На этой странице собраны примеры моих работ: от бытовых и садовых изделий (столы, мангалы, каркасы) до силовых станин и специализированных металлоконструкций.

Каждый проект выполнен с соблюдением технологии подготовки металла, геометрии сборки и контроля качества сварных швов (РДС / MMA).

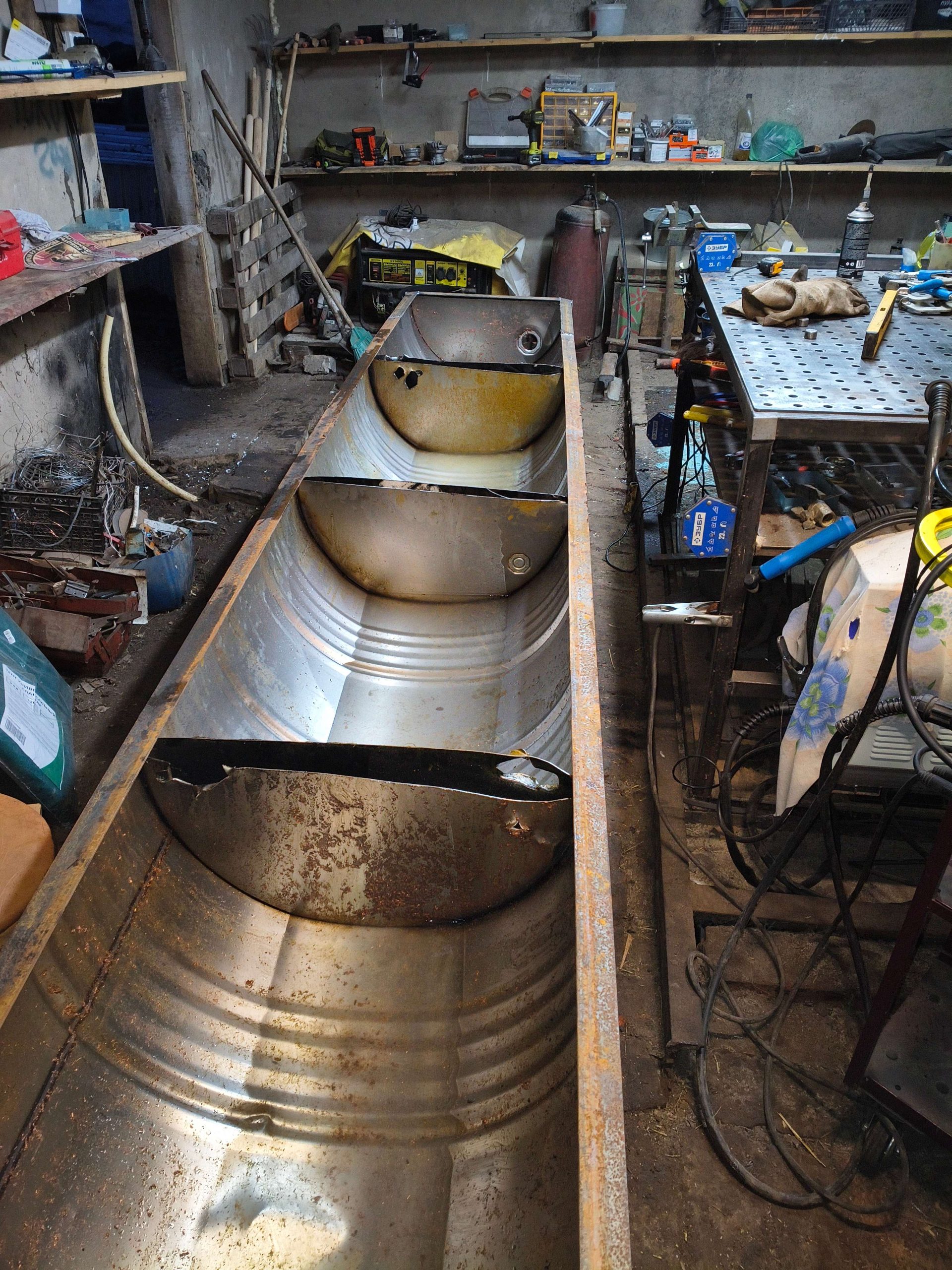

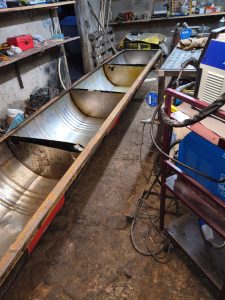

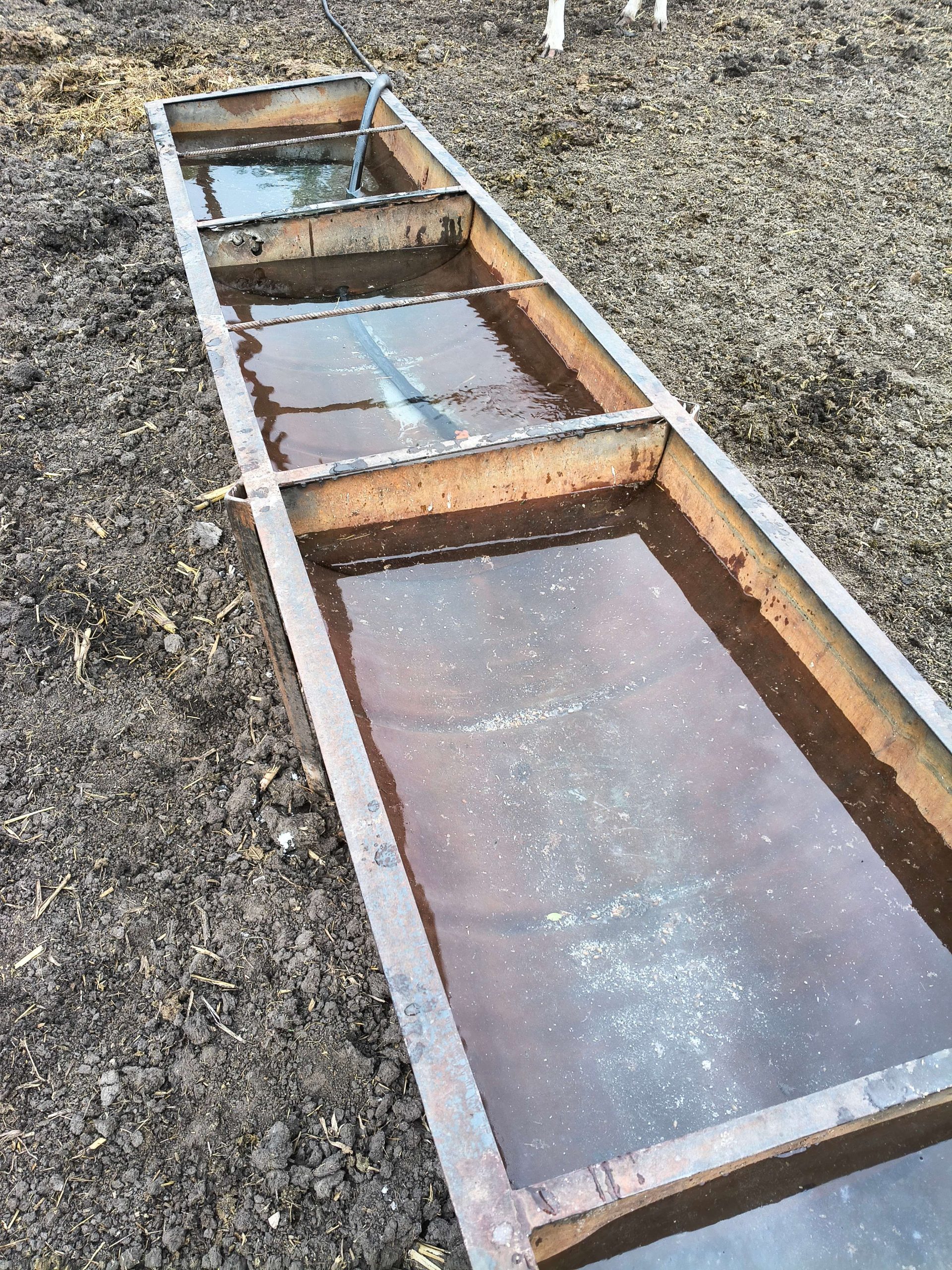

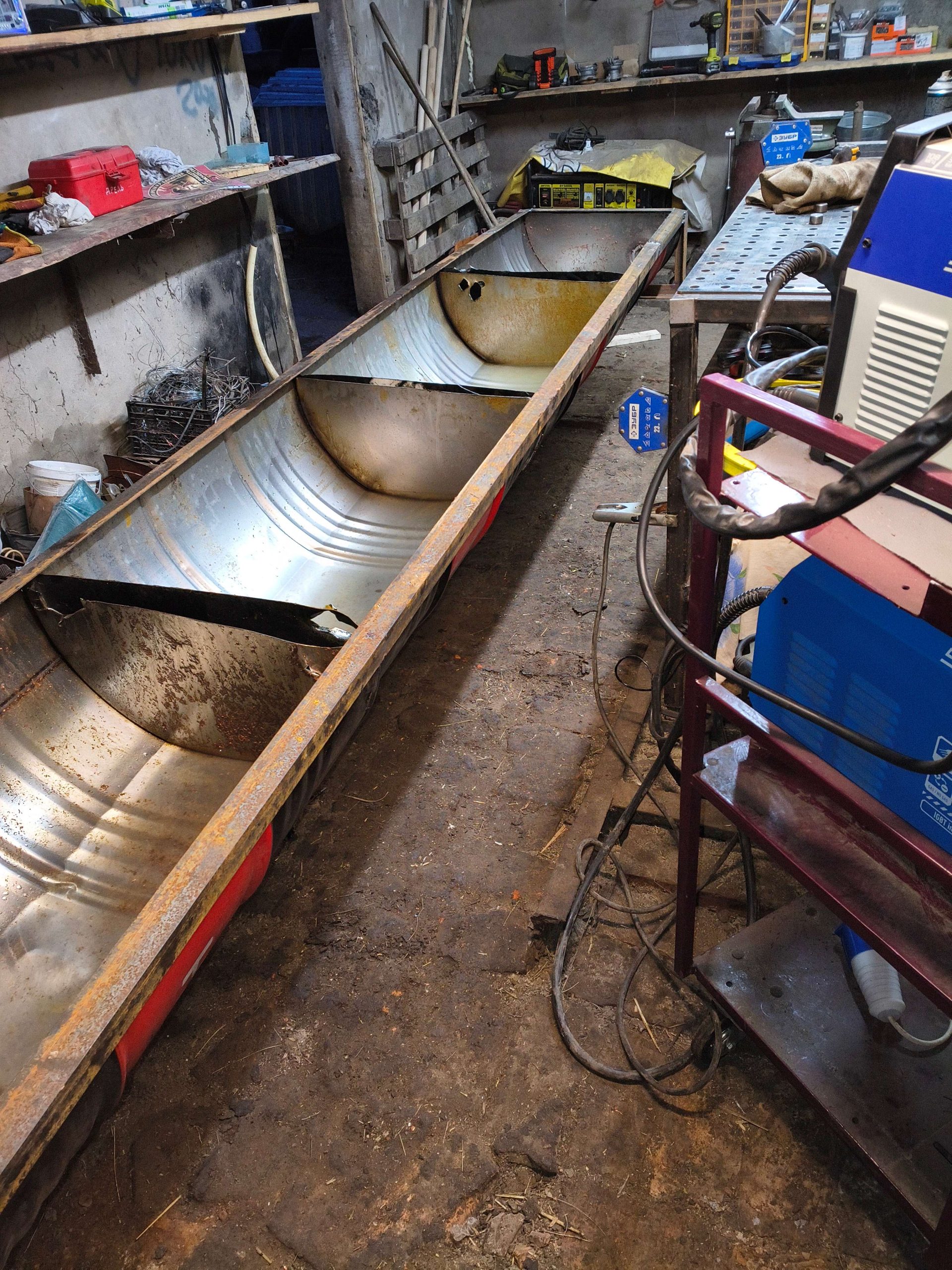

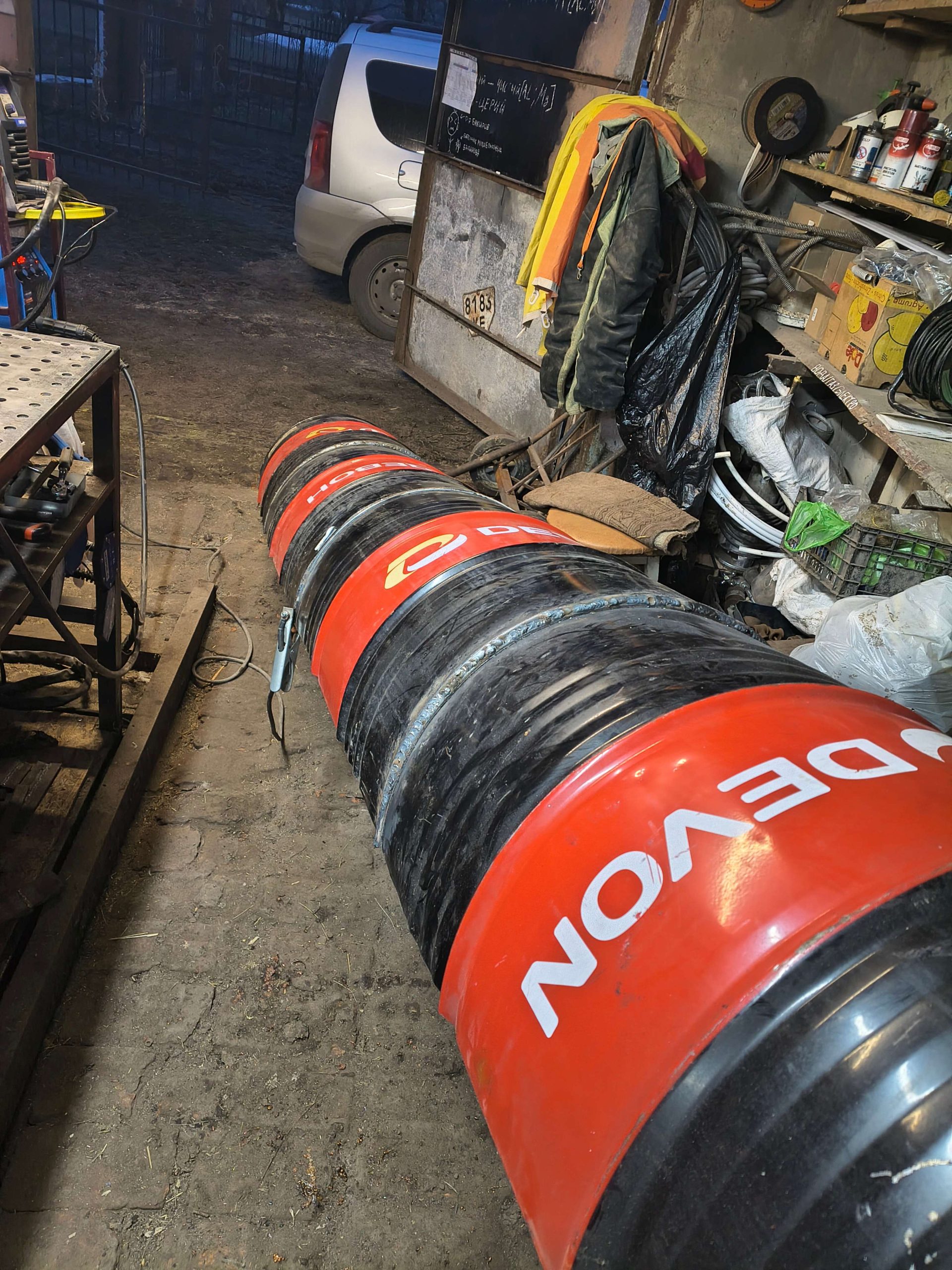

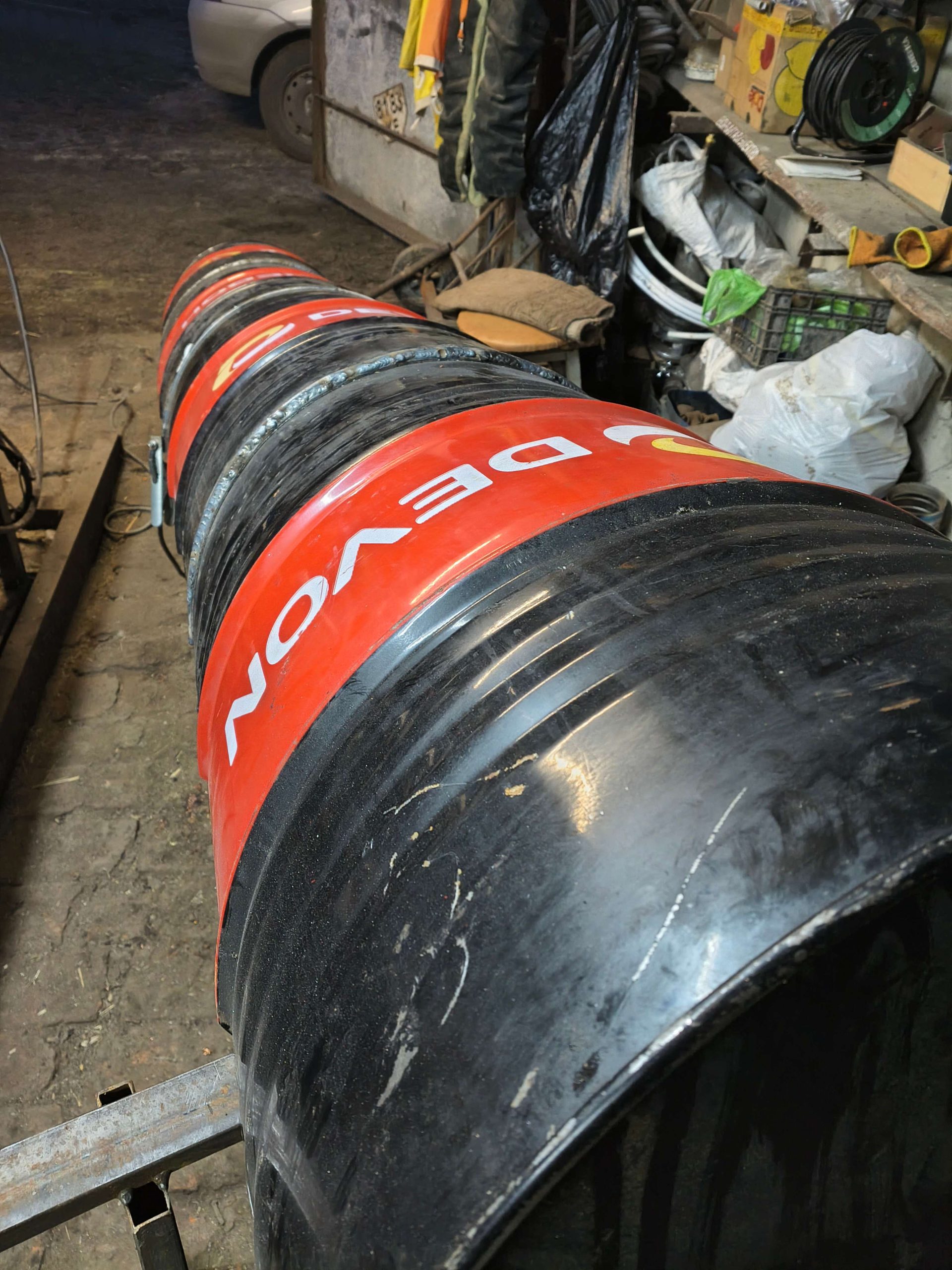

Групповая автопоилка для КРС на 400 литров (из секций бочек)

Технические характеристики:

Назначение: Бесперебойное автоматическое поение крупного рогатого скота (КРС) и молодняка на выгульных площадках и в загонах.
Объем корыта: ~400 литров (одновременное обслуживание 4–6 голов).
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальные 200-л бочки (разрезанные вдоль), профильная труба / стальной уголок (обрамление и силовой каркас), арматура (разделители), поплавковый клапан.
Автоматизация: Установлен поплавковый клапан автозаполнения (поддержание постоянного уровня воды от водопровода или емкости).

Особенности выполнения и техника сварки:

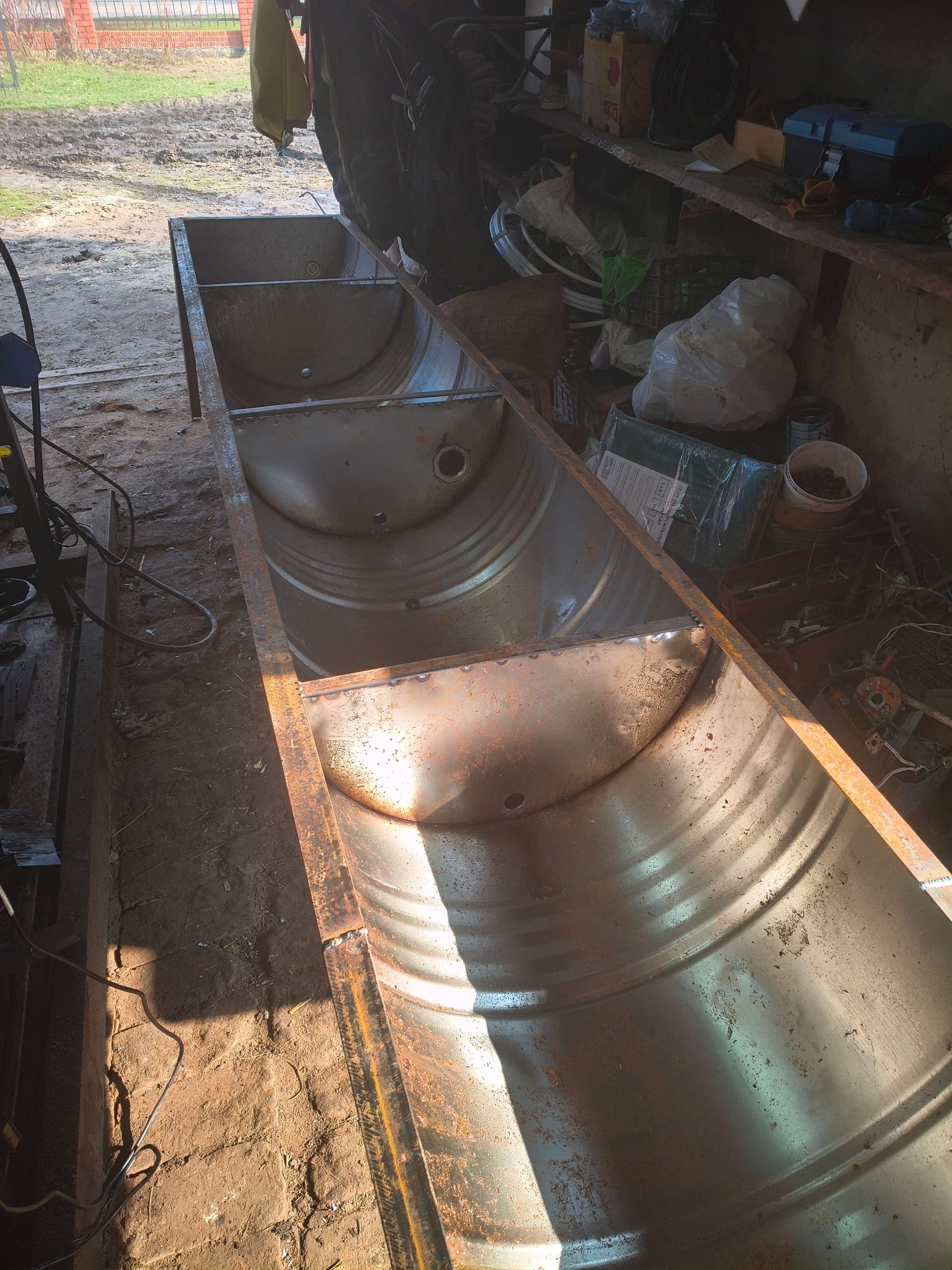

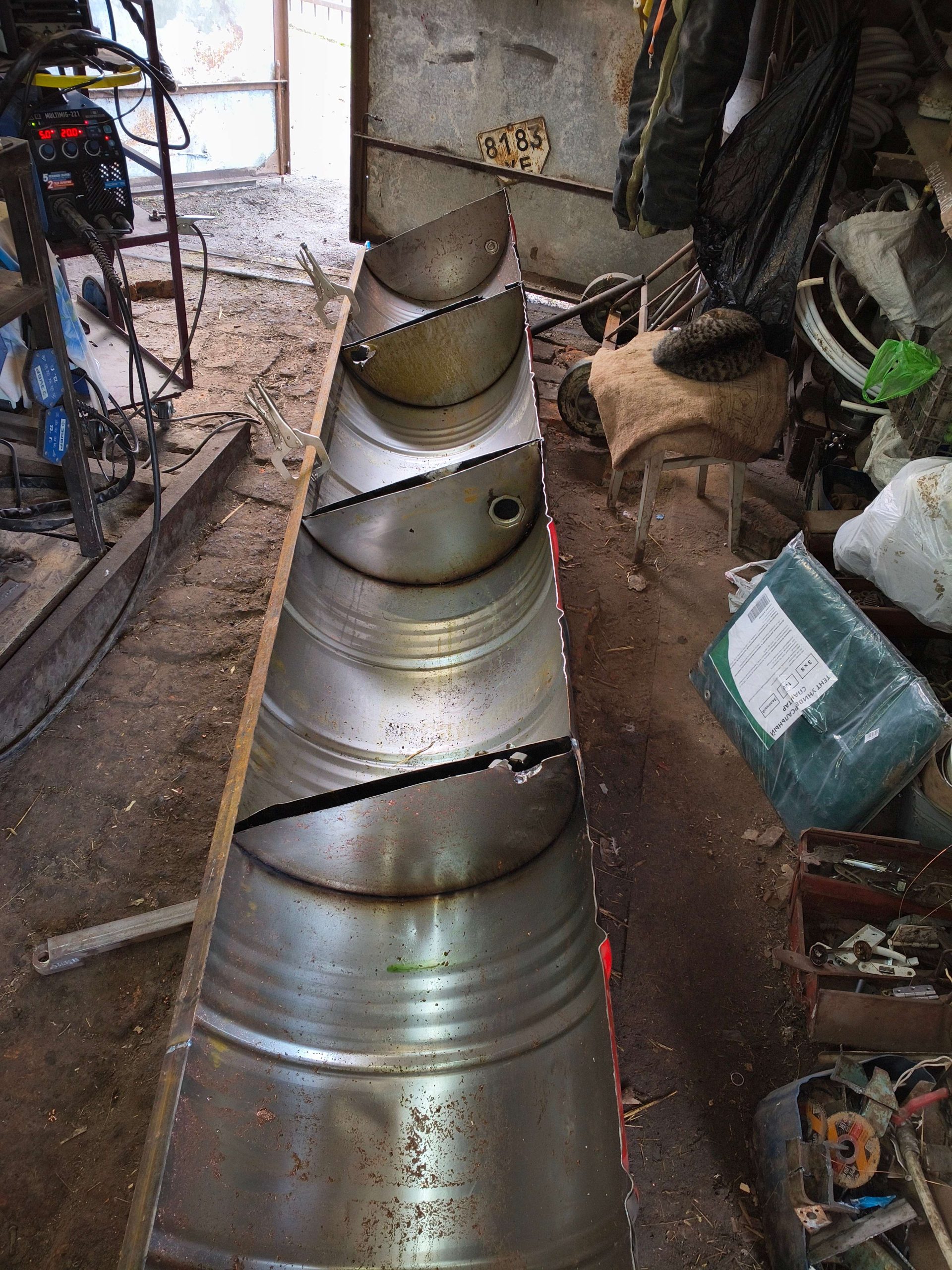

Сварка тонкостенного металла: Чтобы избежать прожогов тонкого металла стенок бочки, стыковка половинок производилась полуавтоматом по усиленным заводским отбортовкам/ободам крышек, где толщина металла выше.

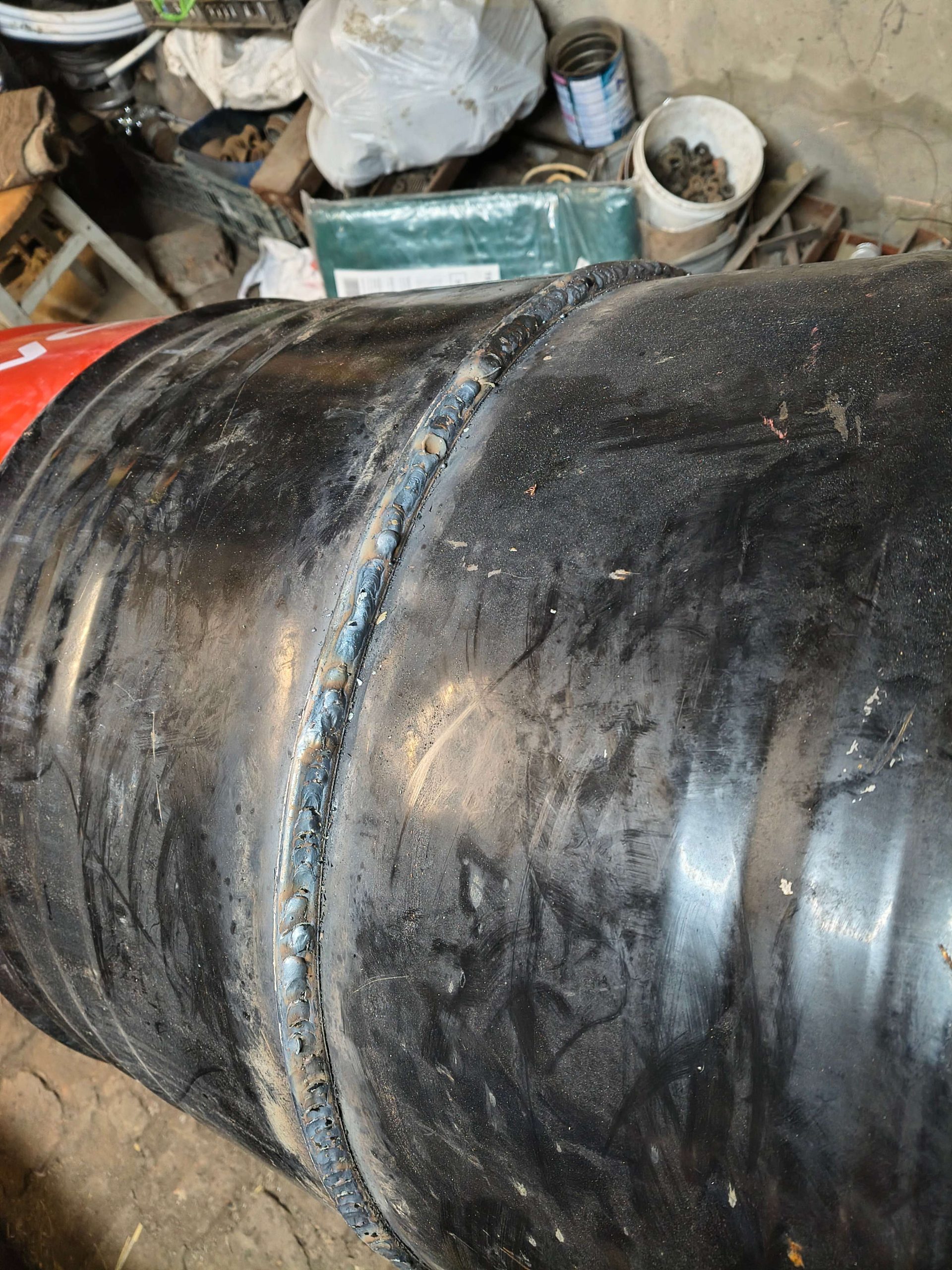

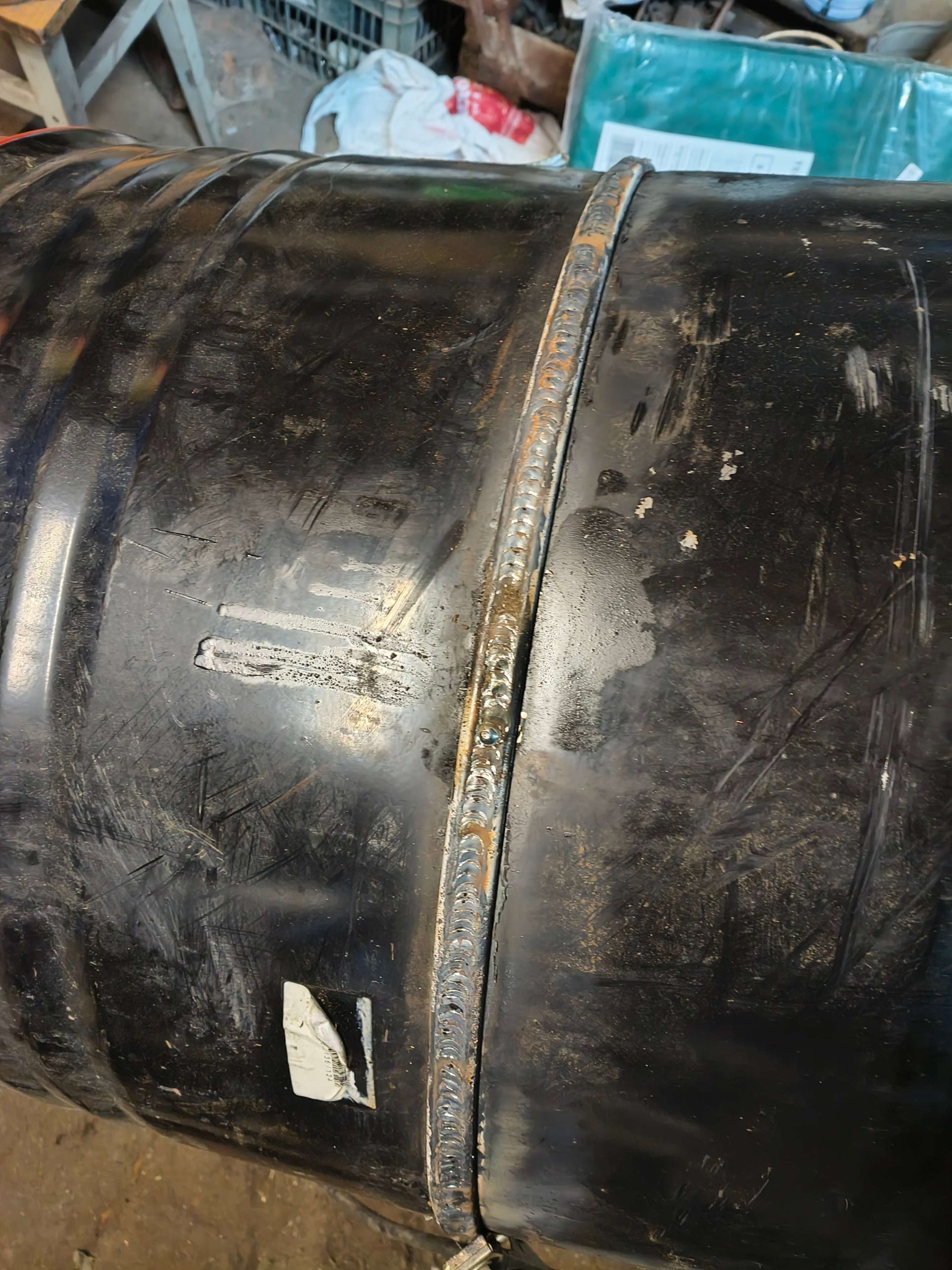

Гидроизоляция и провар: Стыковые швы проварены сплошным герметичным швом с проверкой на отсутствие протечек под давлением воды.

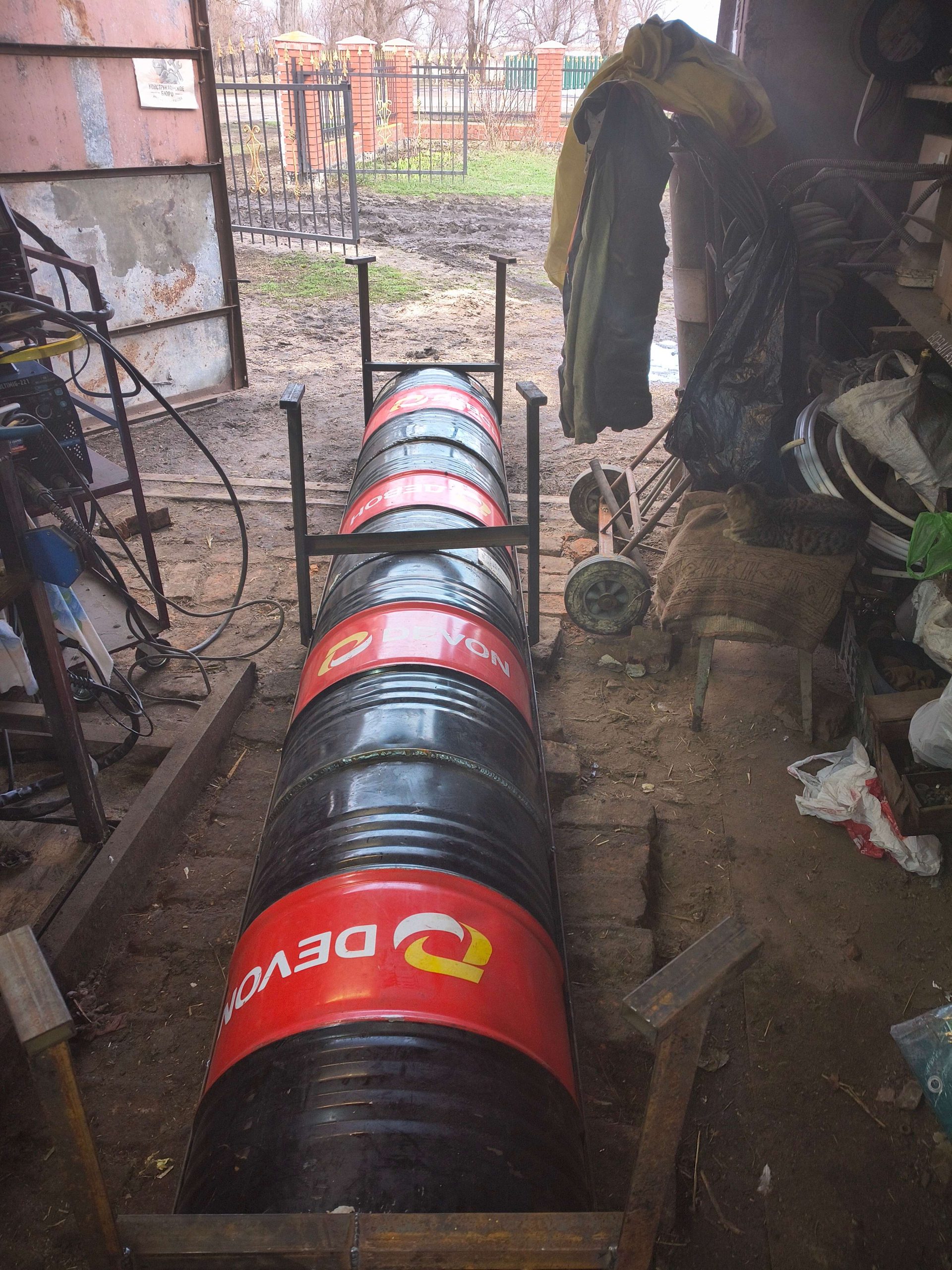

Безопасность скота: Верхняя острая кромка распиленных бочек по всему периметру обварена защитным металлопрофилем (уголок/полоса), а все швы и углы тщательно зачищены лепестковым кругом УШМ для исключения травм животных.
Гигиеническая подготовка: Перед сборкой внутренние поверхности бочек прошли термическую обработку (обжиг) и промывку от заводских остатков.
Зонирование и сообщающиеся сосуды: В перегородках между секциями проделаны перепускные отверстия для равного распределения воды, а отдельные отсеки ограничены приваренной арматурой для безопасного поения телят.

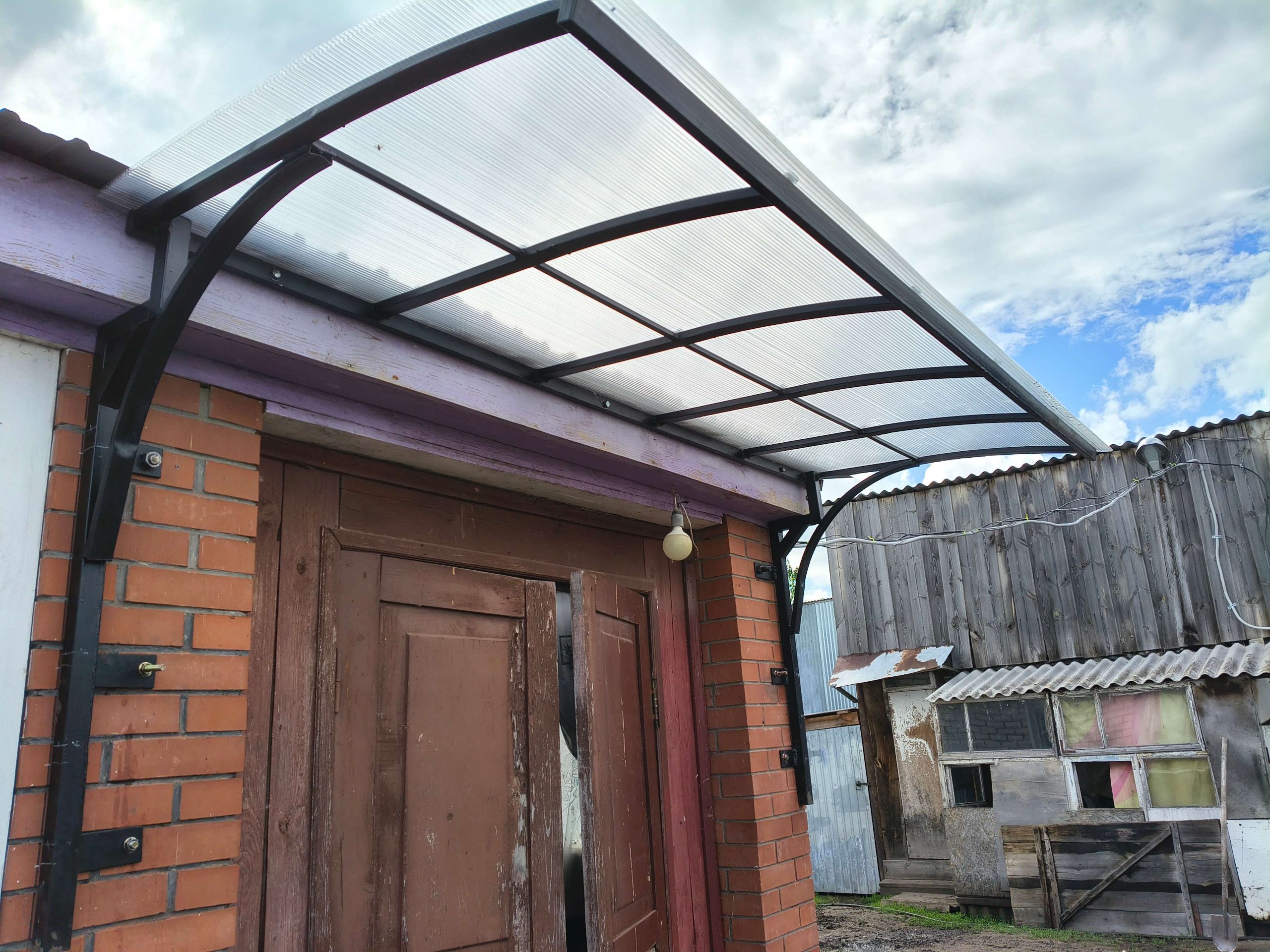

Арочно-консольный козырек над крыльцом с обшивкой поликарбонатом

Технические характеристики:

Назначение: Защита входной группы, крыльца и дверей от атмосферных осадков (снег, дождь, наледь) и ветровых нагрузок.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы:
- Каркас и обрешетка: Профильная труба $40\times20\times1.5$ мм (прокат на профилегибе).
- Настенные пристенные стойки: Профильная труба $40\times20\times1.5$ мм.
- Кровля: Сотовый поликарбонат 12 мм.
Крепление к стене: Монтажные пластины, анкерные болты и резьбовая шпилька М20 с использованием химического анкера в кирпичное основание.
Покрытие: Двухслойное антикоррозийное окрашивание (черный матовый/глянцевый слой).

Особенности конструкции, изготовление и монтаж:

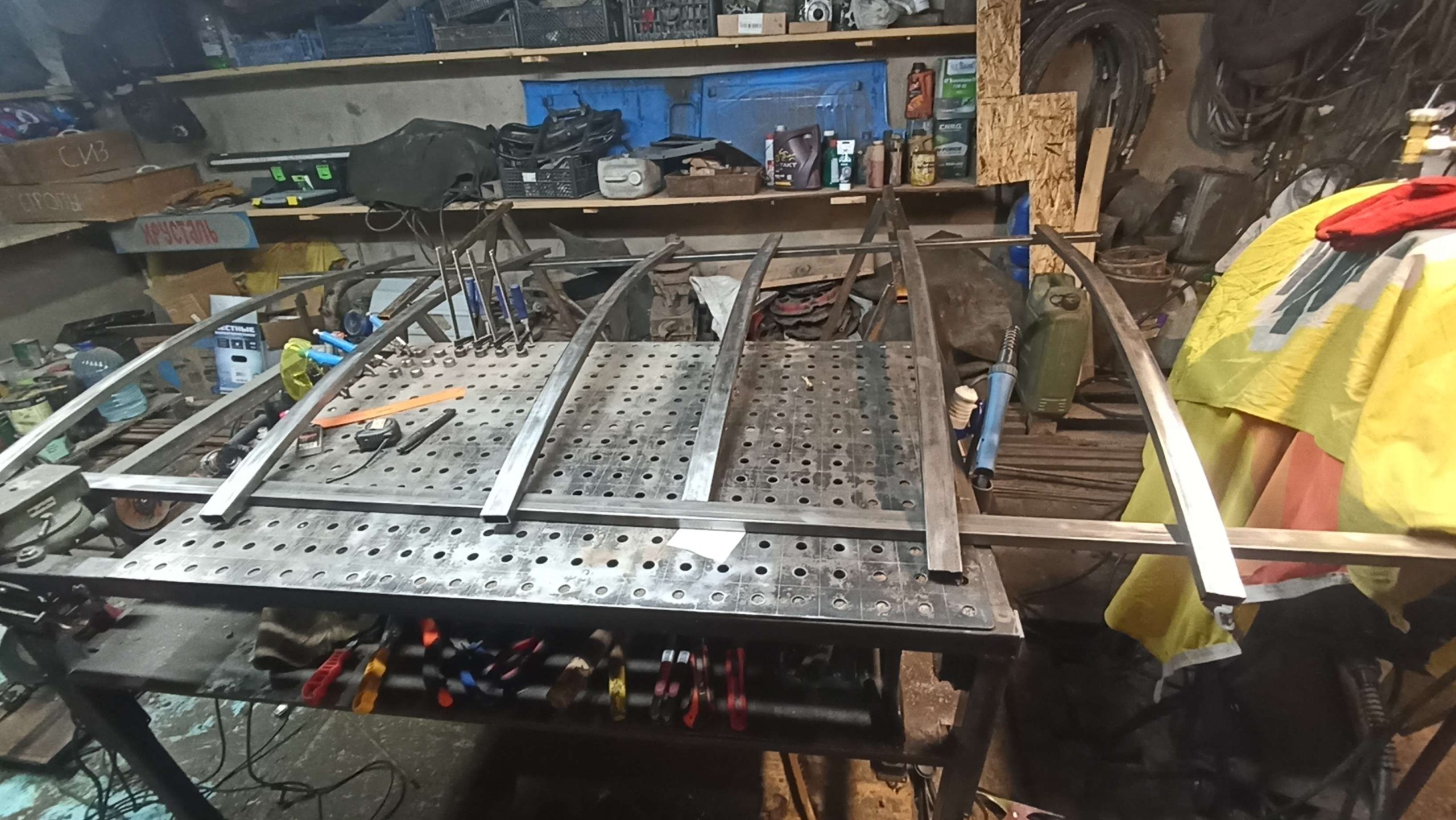

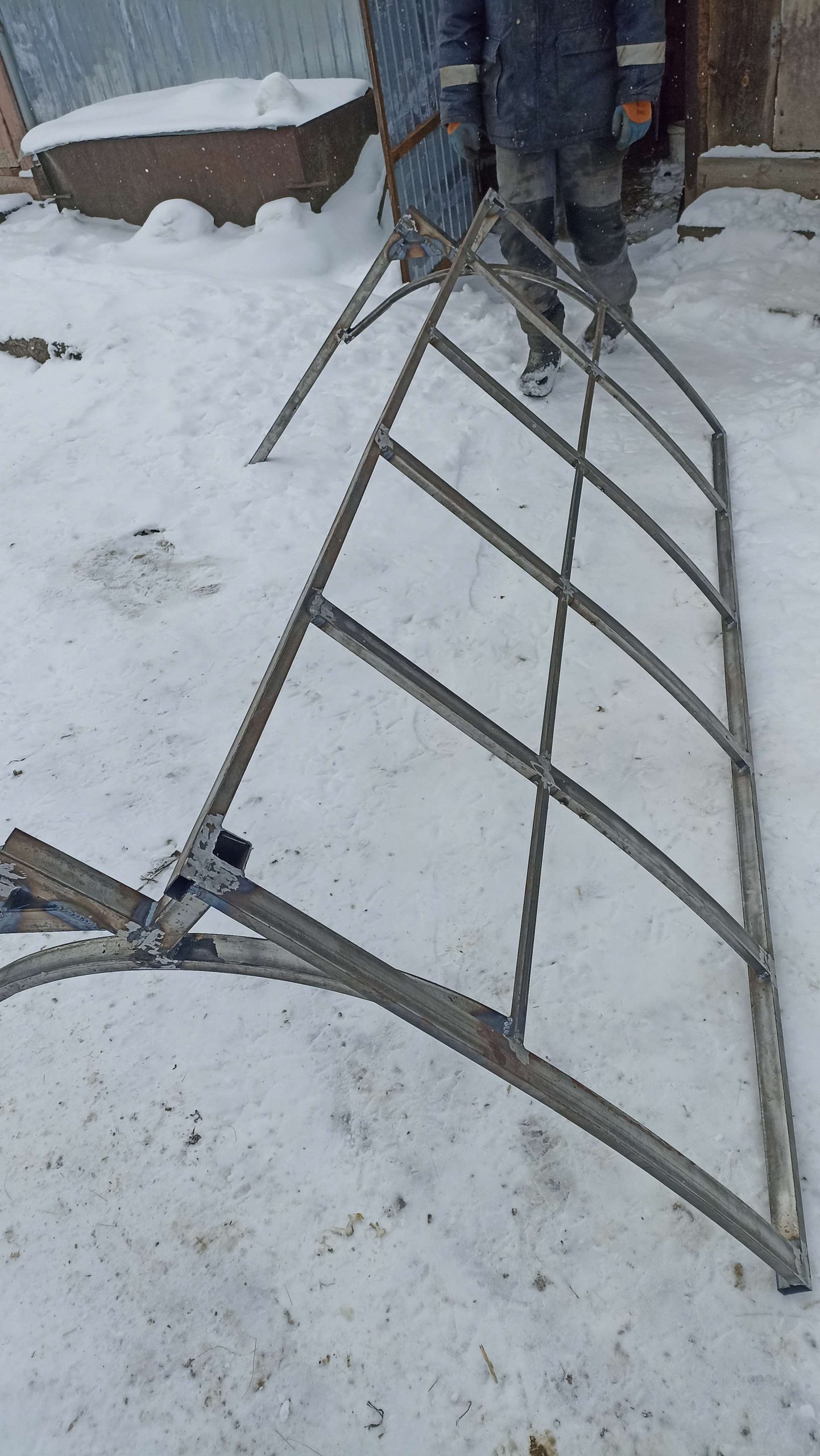

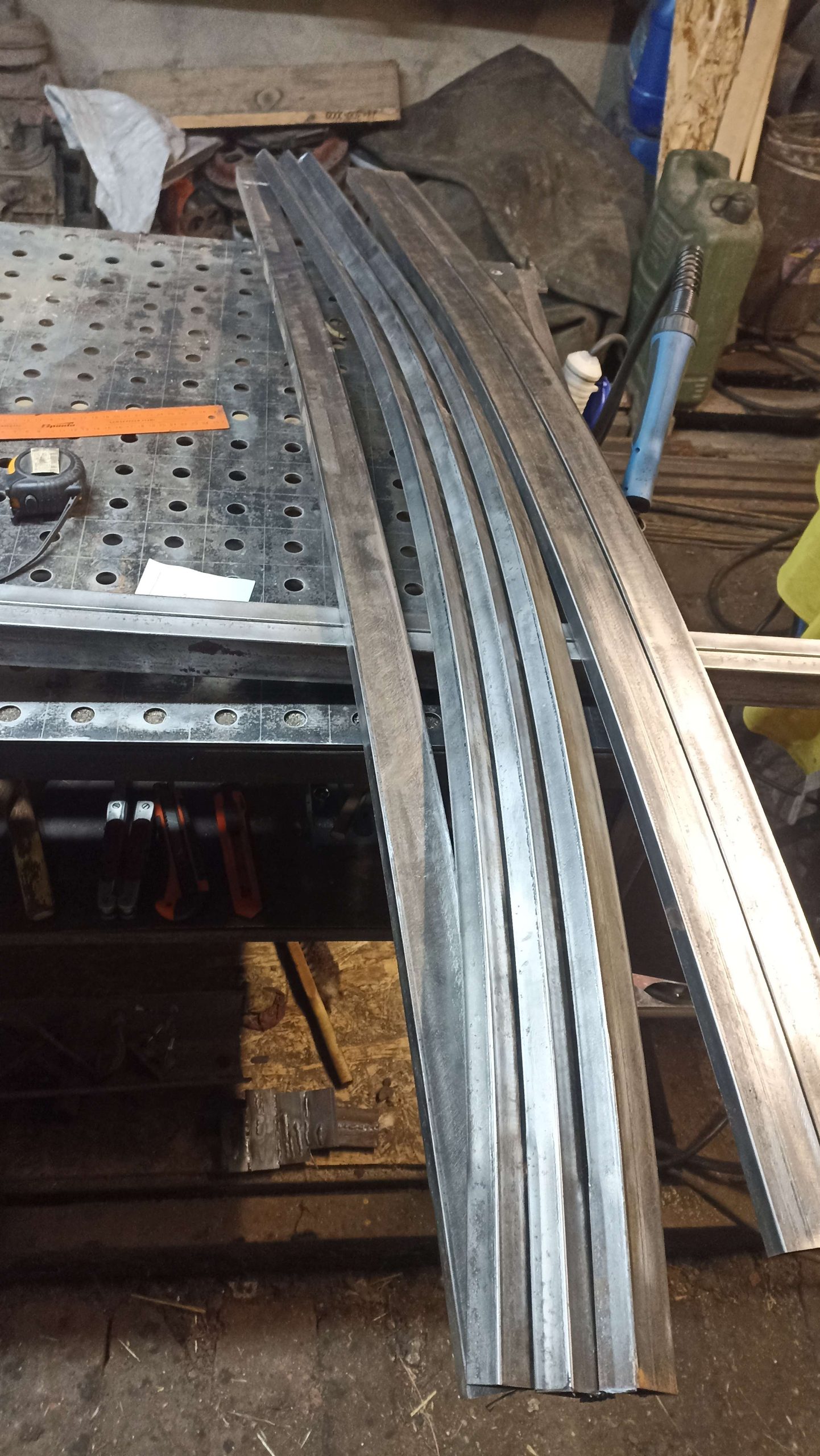

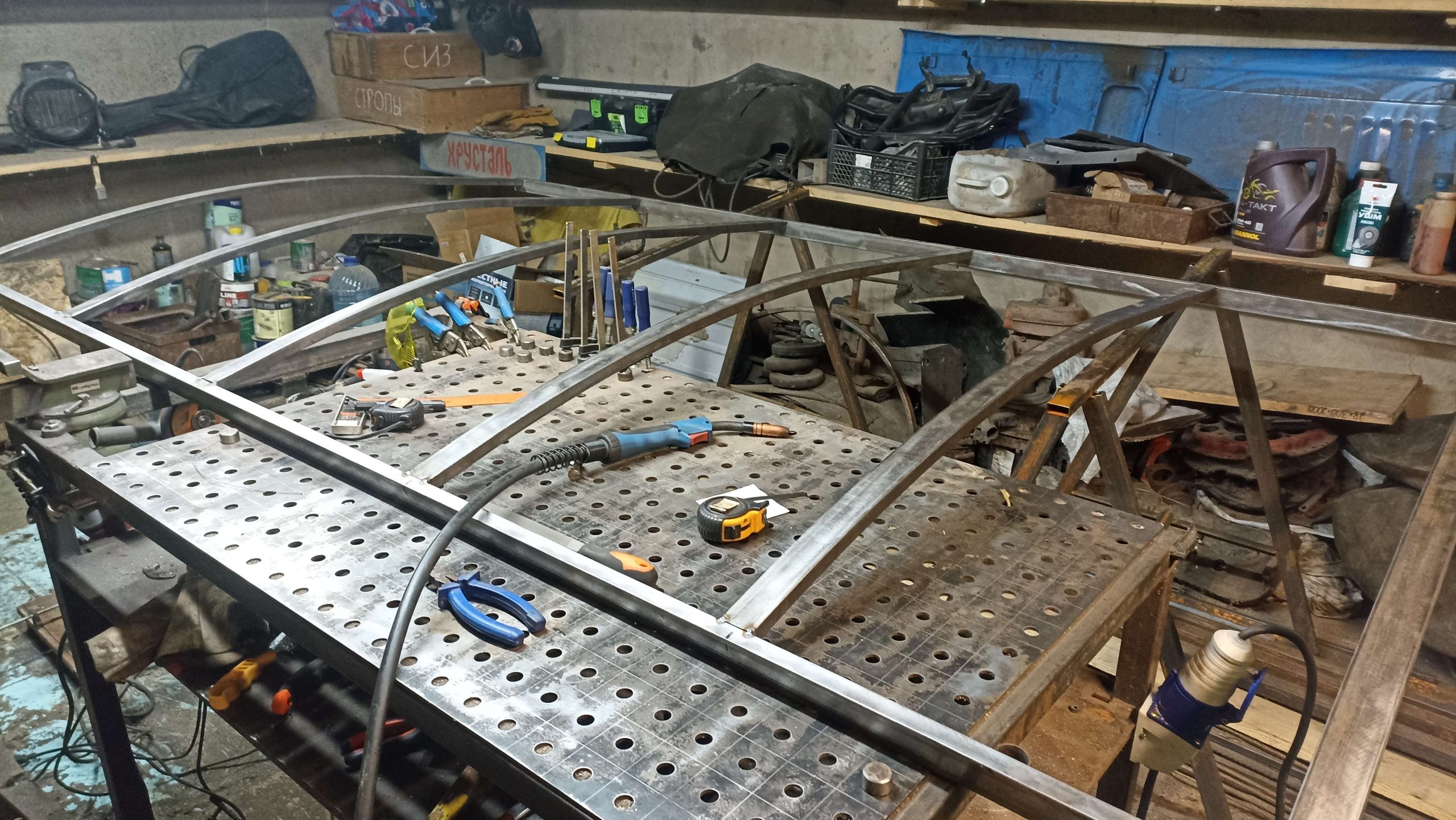

Точная вальцовка стропил: Основные несущие трубы согнуты на профилегибе под постоянный радиус для обеспечения уклона и естественного схода воды/снега.
Радиусные усиливающие подкосы: Нижние поддерживающие дуги выполнены на трубогибе и формируют жесткую консольную ферму, принимающую на себя изгибающий момент от снеговой нагрузки.
Сборка объемного каркаса: Поперечные и продольные связи сваривались полуавтоматом с выдерживанием диагоналей и плоскости под укладку листов поликарбоната.
Высоконадежный монтаж (Силовая фиксация): Учитывая консольный вылет и вес снега, фиксация к кирпичной кладке выполнена на шпильки М20 с заполнением шурфов химическим анкером, что исключает разрушение кирпича и вырыв крепежа.
Монтаж кровельного покрытия: Сотовый поликарбонат 12 мм закрепился с использованием кровельных саморезов и термошайб для компенсации температурных расширений материала.

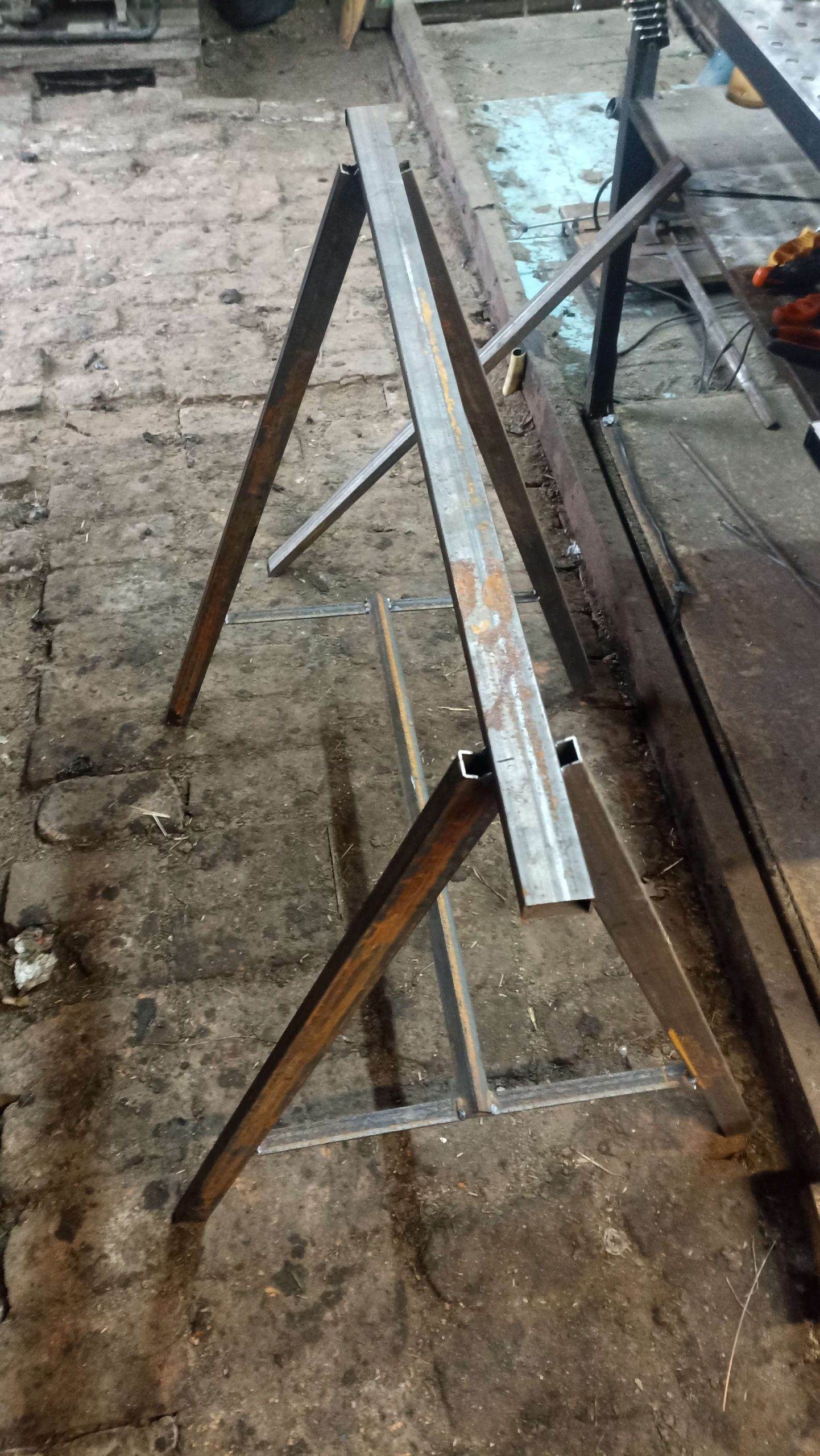

Металлические слесарно-монтажные козлы (А-образные подставки)

Технические характеристики:

Назначение: Опора для распиловки пиломатериалов, малярных работ, сборки длинномерных металлоконструкций и размещения массивных заготовок.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальная профильная труба.
Конструкция: А-образные боковые стойки с нижними поперечными связями жесткости и продольной верхней несущей балочкой.

Особенности конструкции и сборки:

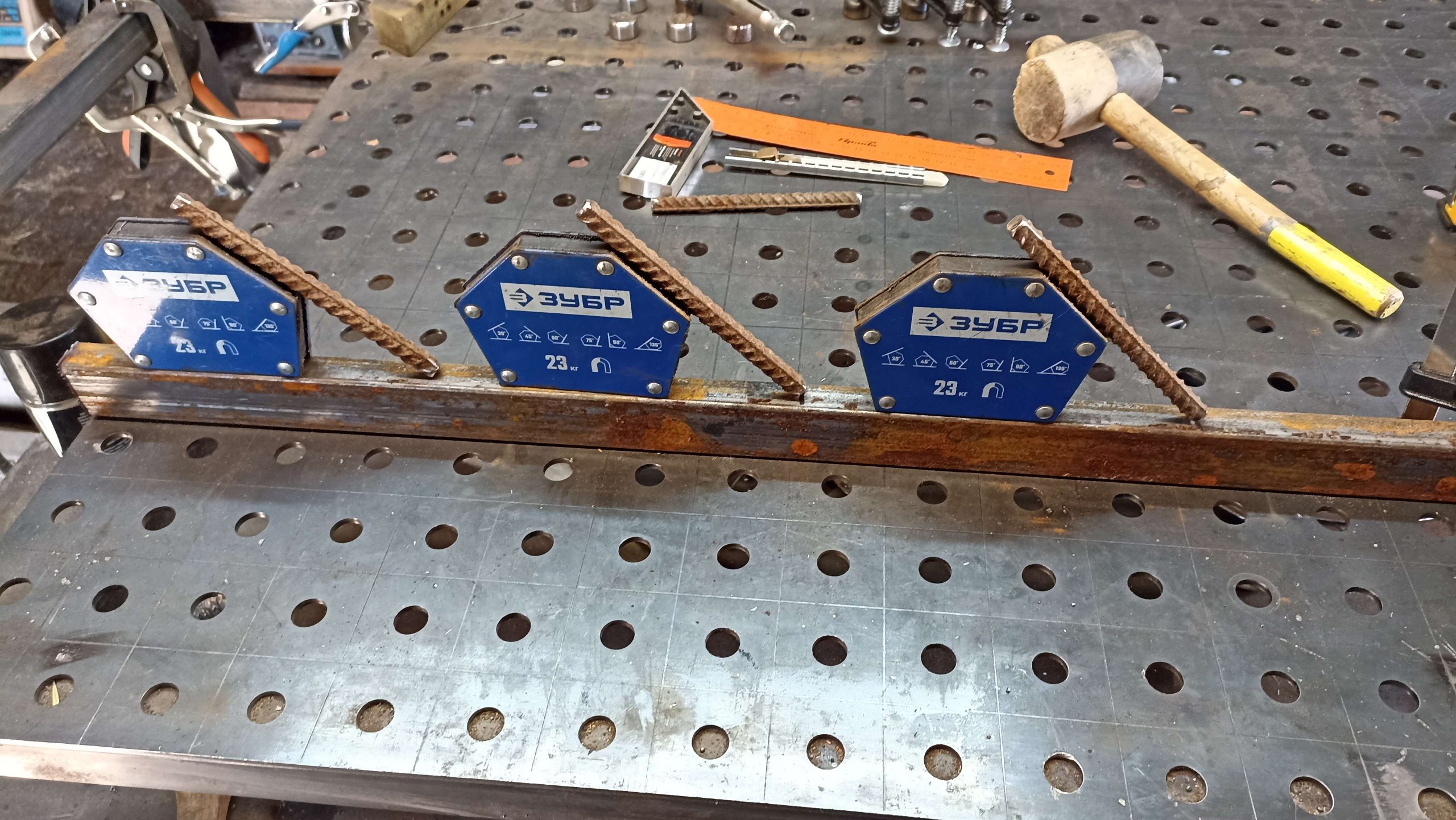

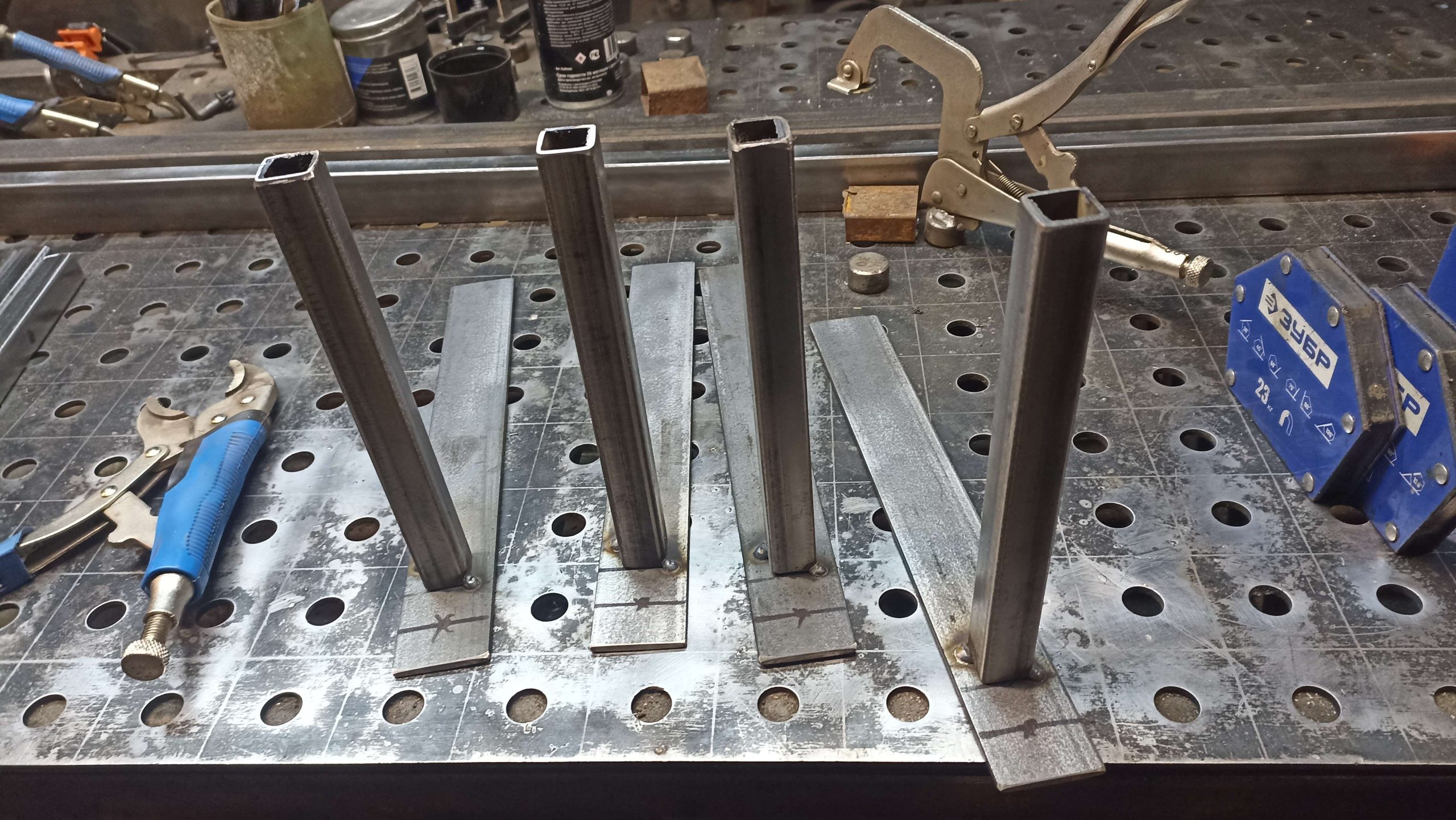

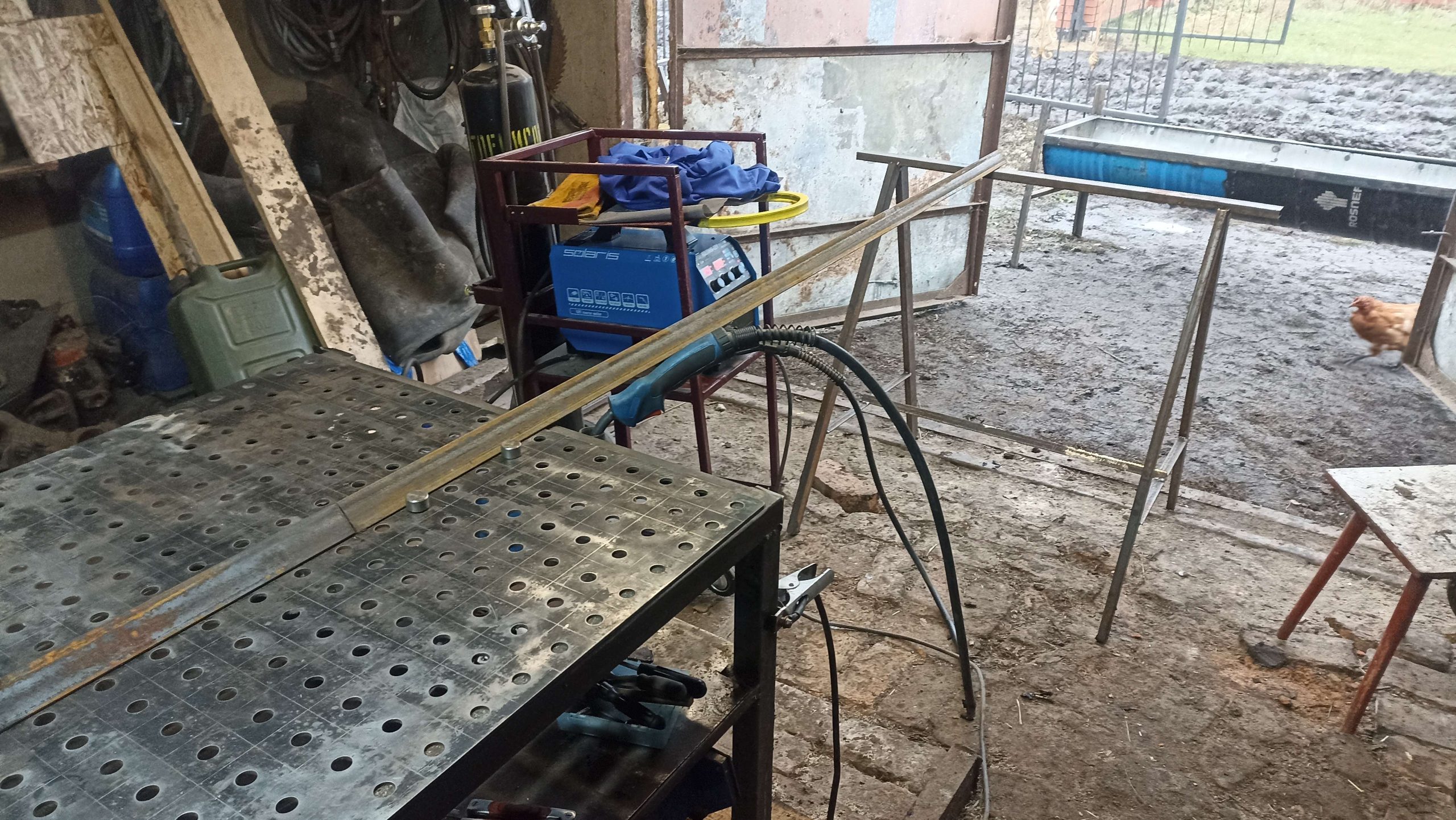

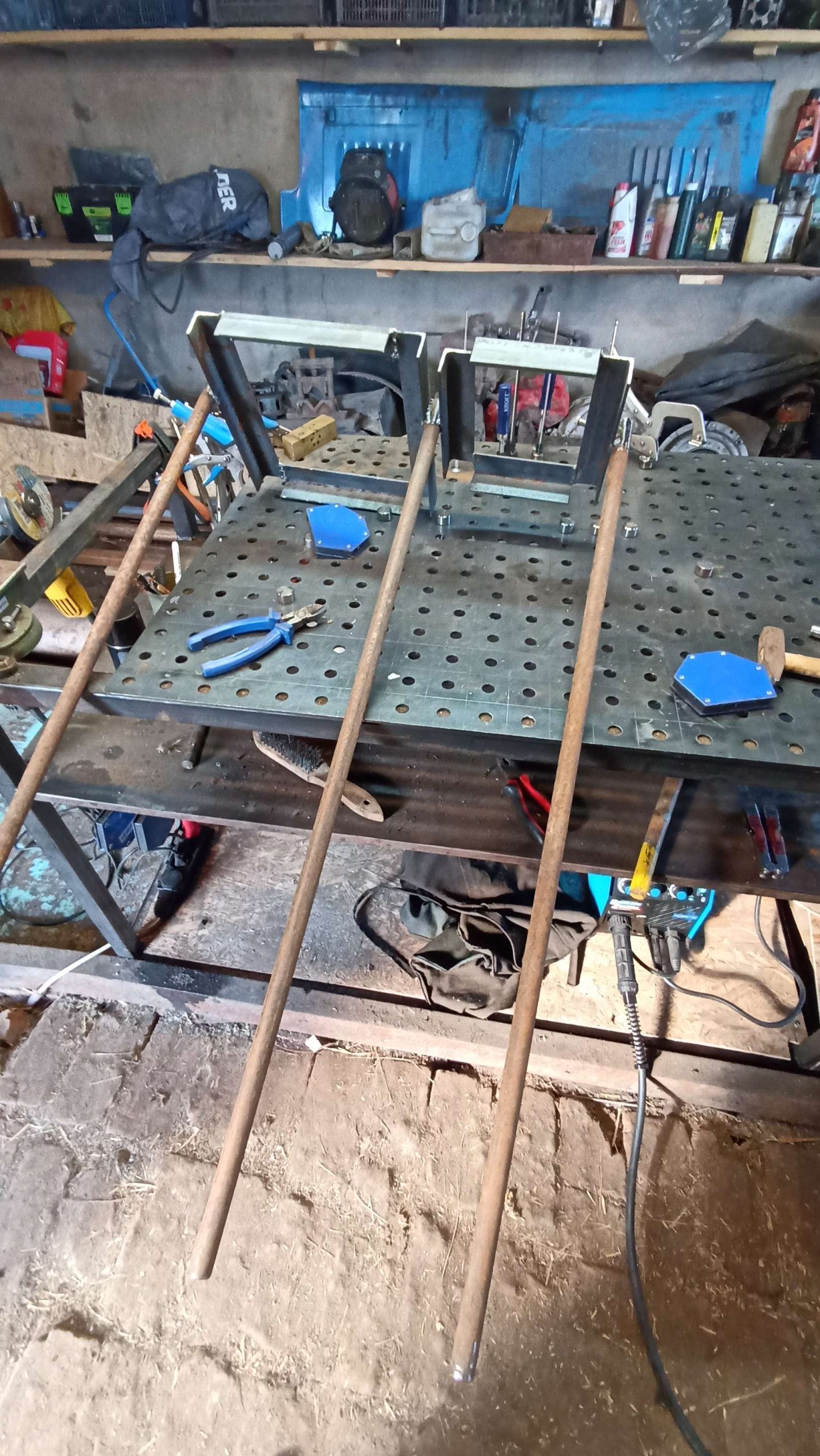

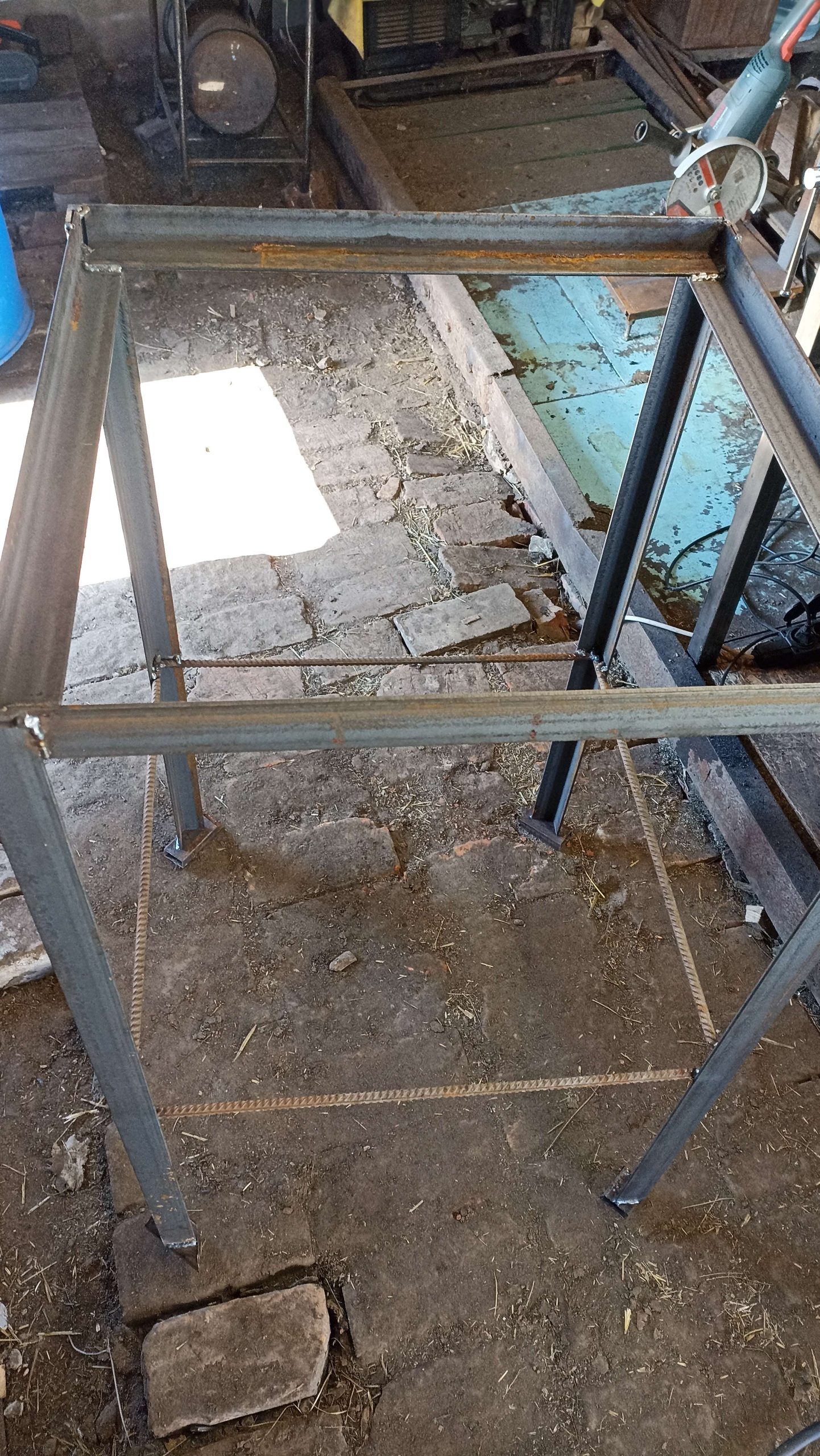

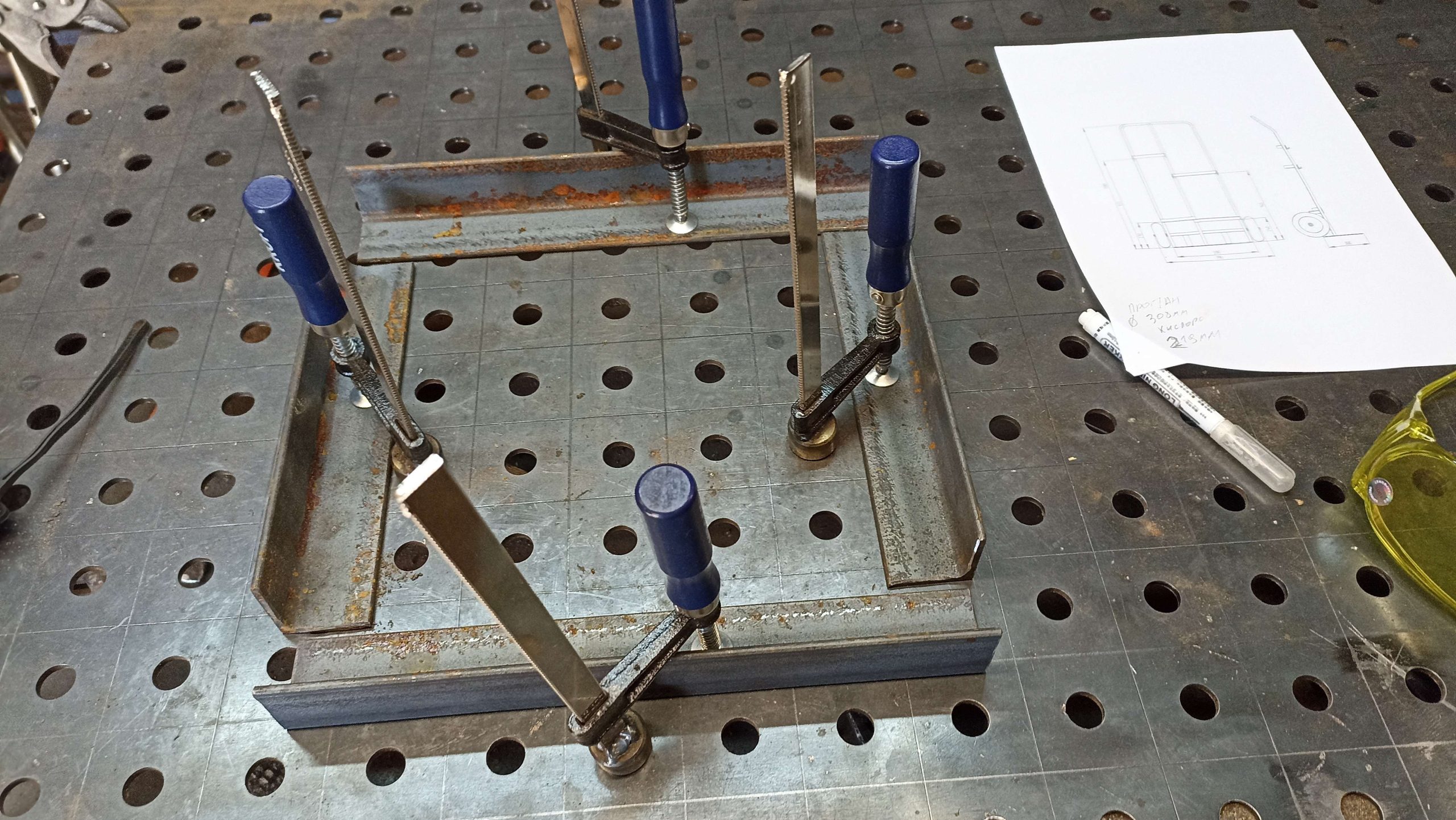

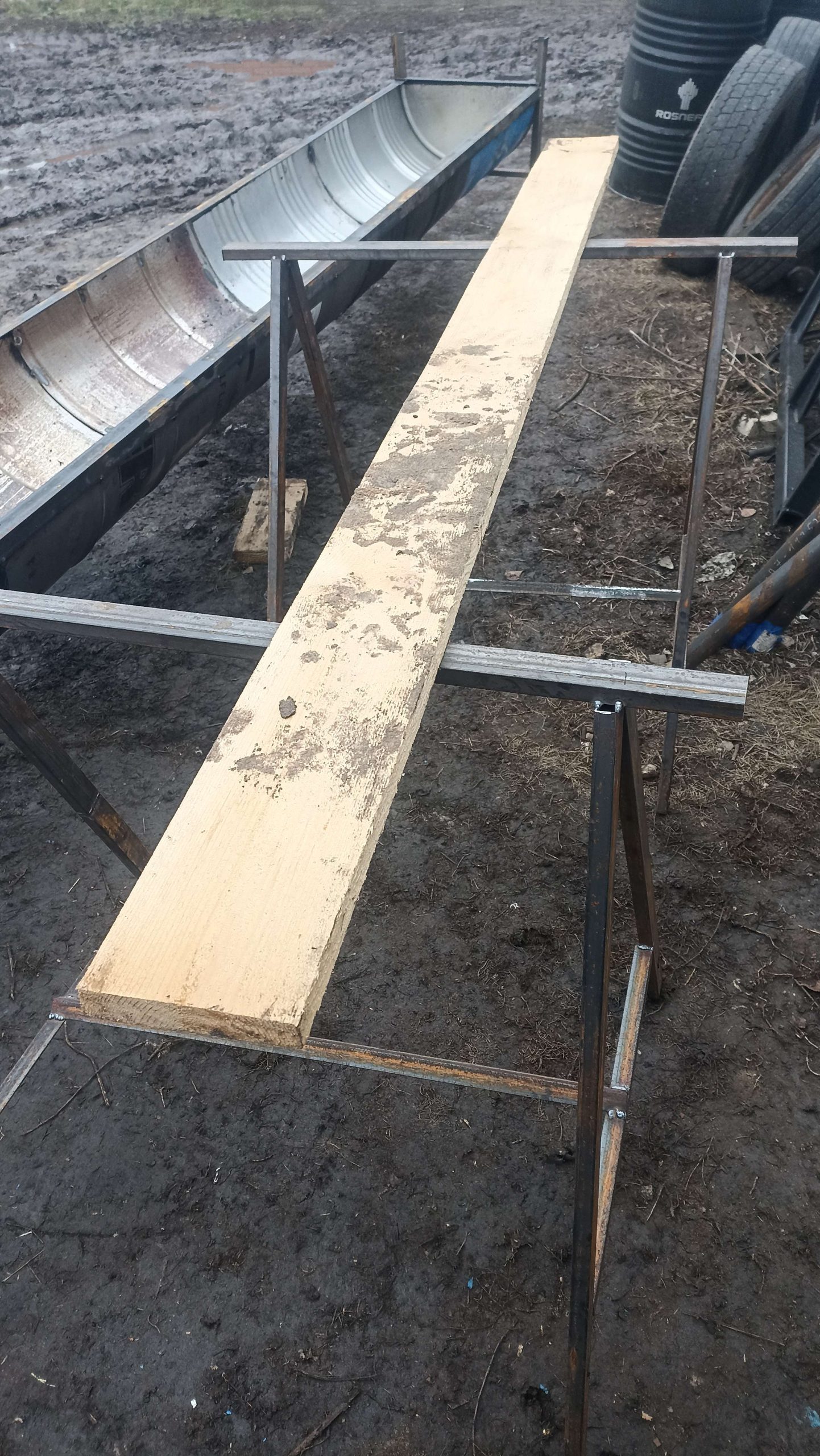

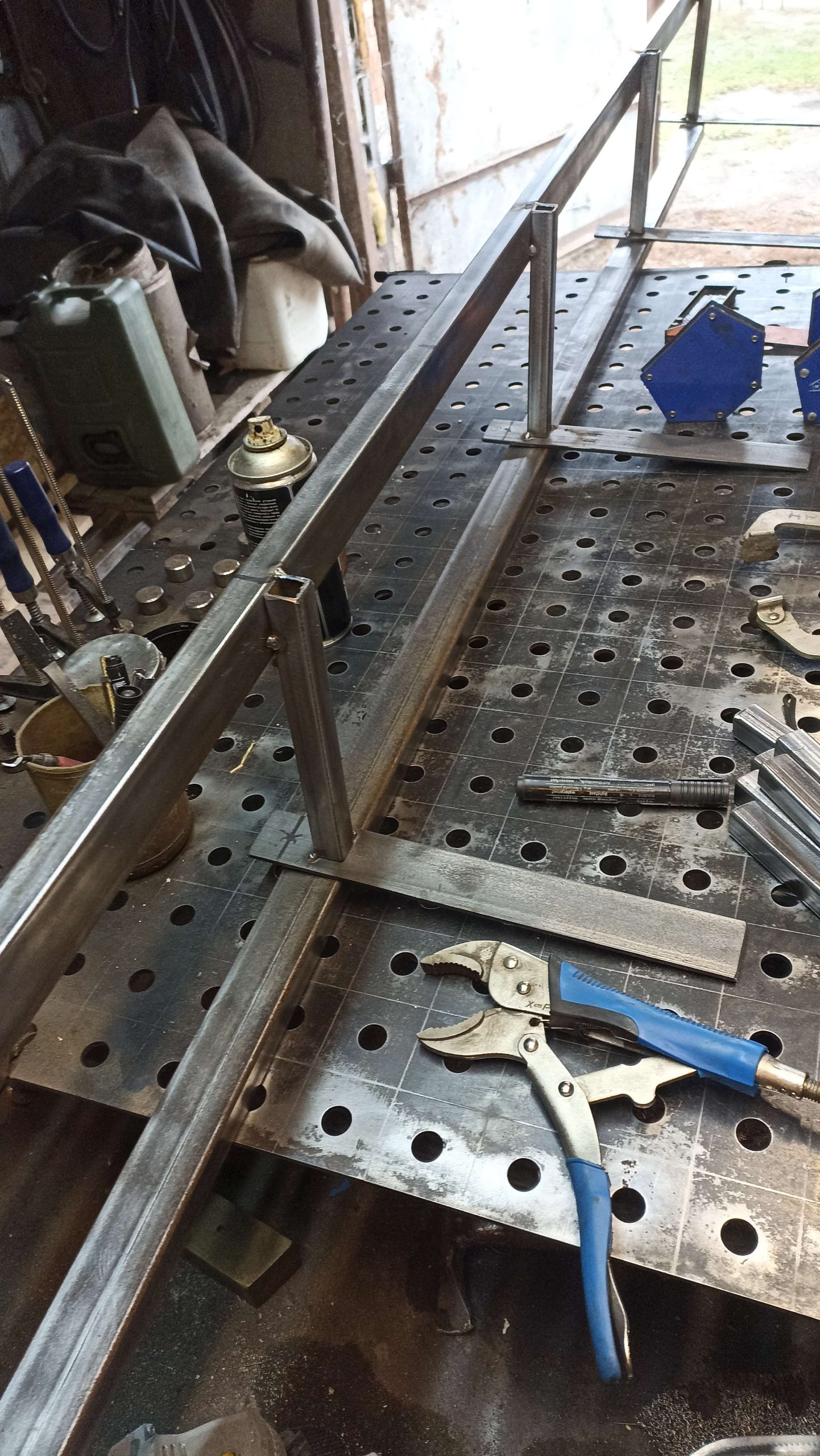

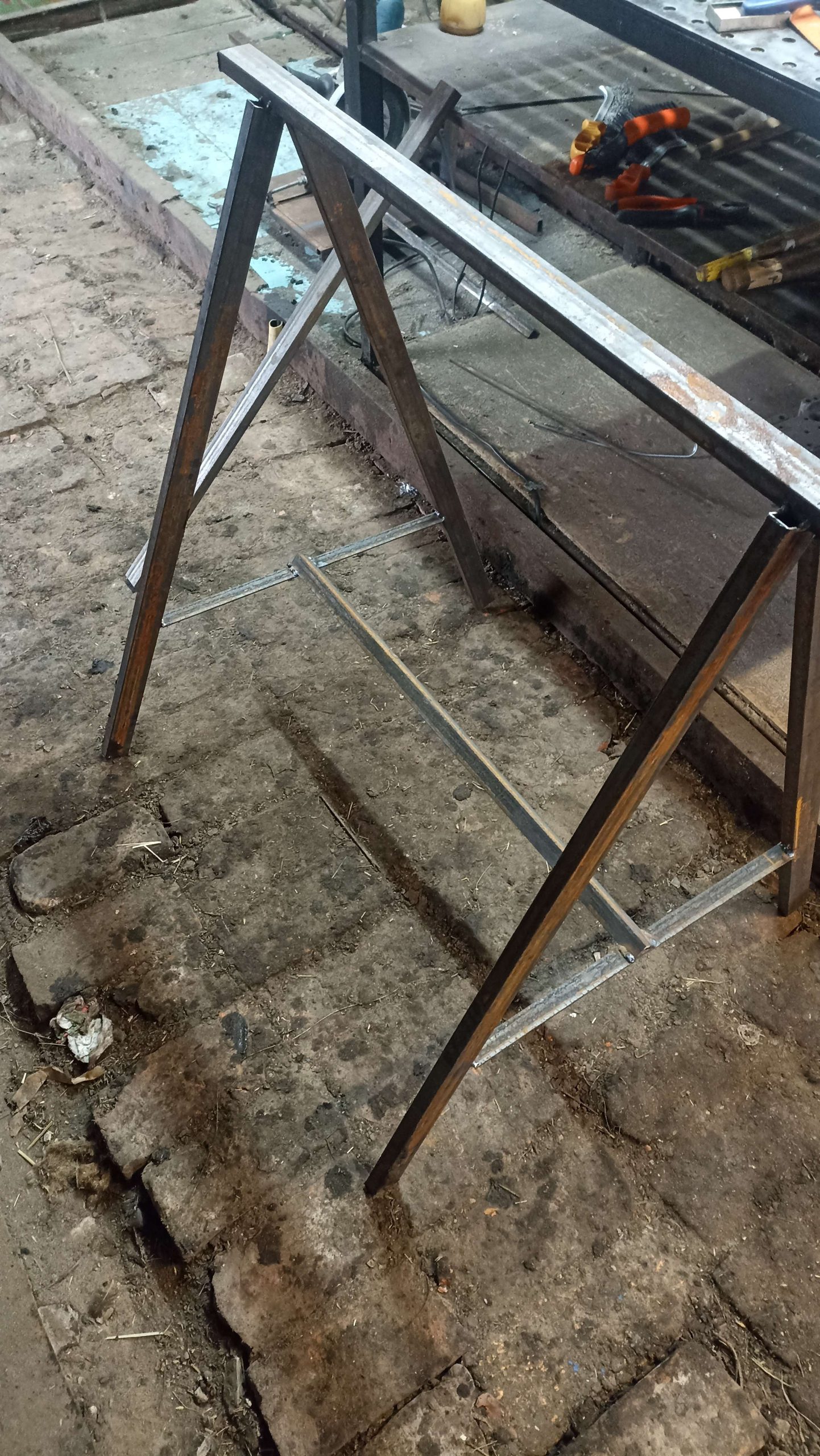

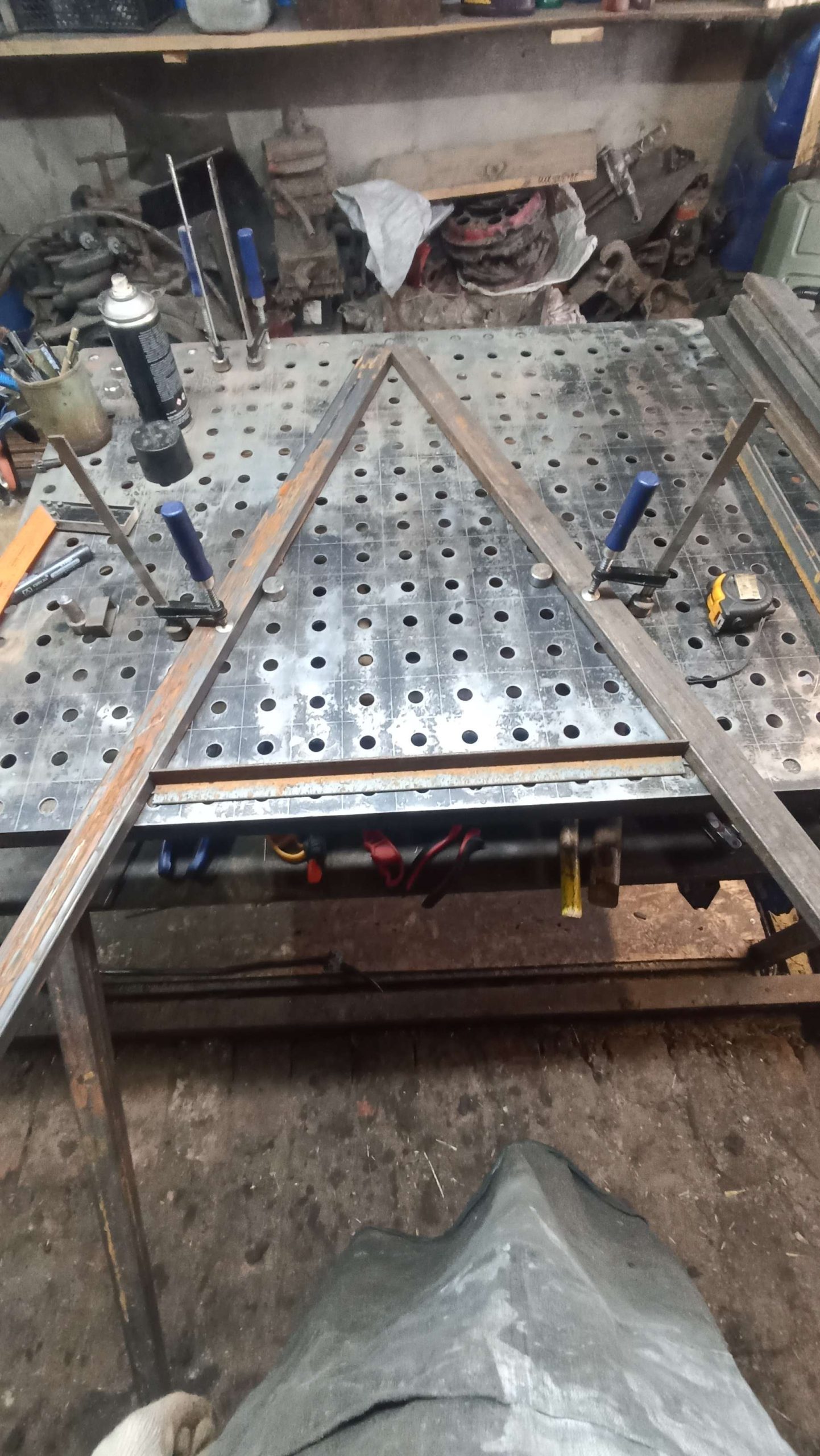

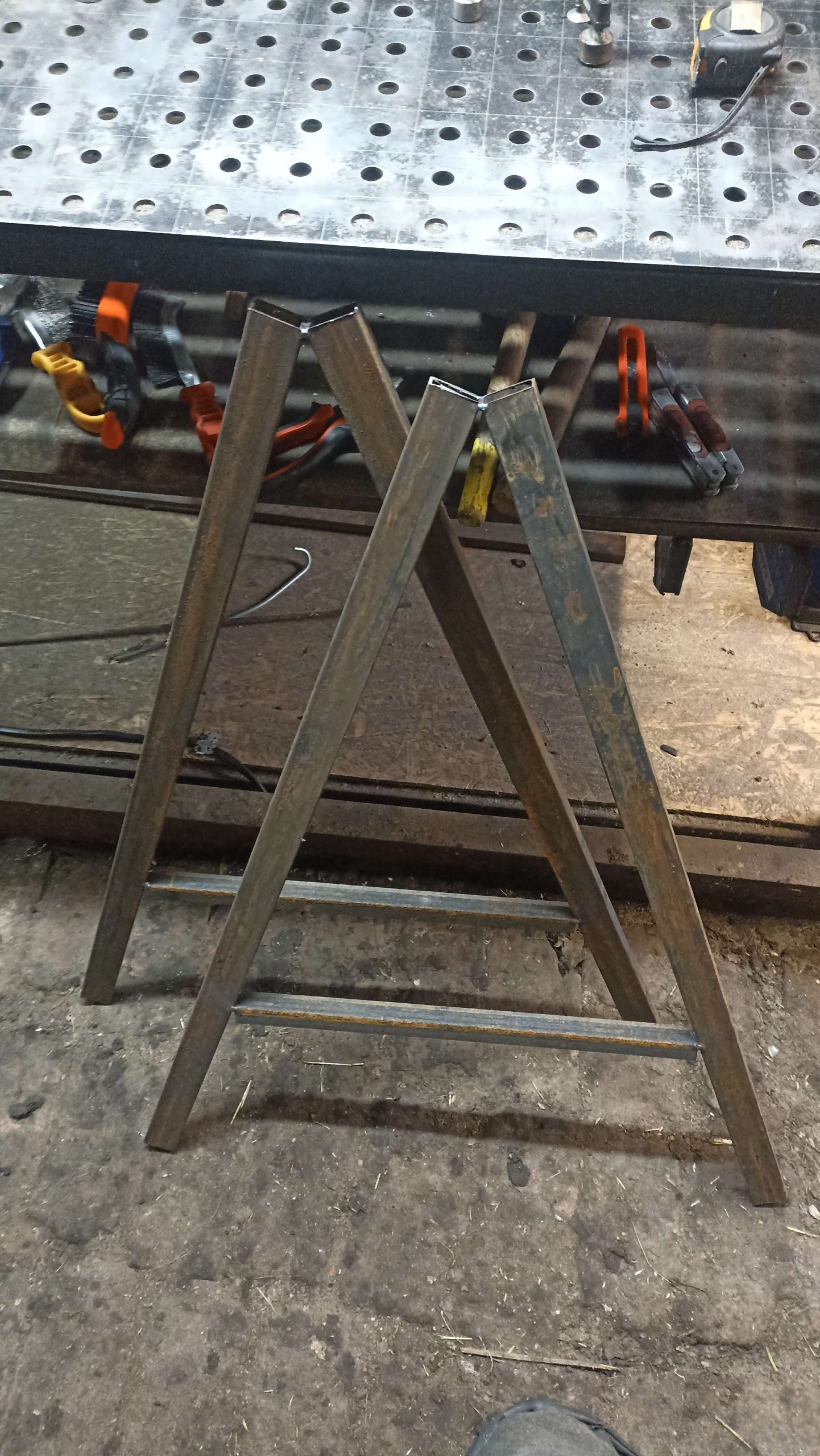

Точная сборка опор: А-образные стойки выставлялись на сварочном столе с использованием струбцин и фиксаторов, что обеспечило идентичность углов и высоты всех ног.
Силовая геометрия: Треугольная форма А-стоек в сочетании с горизонтальными раскосами предотвращает складывание подставки под нагрузкой и обеспечивает высокую устойчивость к боковым сдвигам.
Ровная несущая плоскость: Верхние продольные перекладины приварены строго горизонтально для ровной укладки досок, листового металла или длинных профильных труб.
Универсальность и надежность: Конструкция рассчитана на жесткие условия эксплуатации (ударные, вибрационные и малярные нагрузки) и способна выдерживать большой вес тяжелых заготовок.

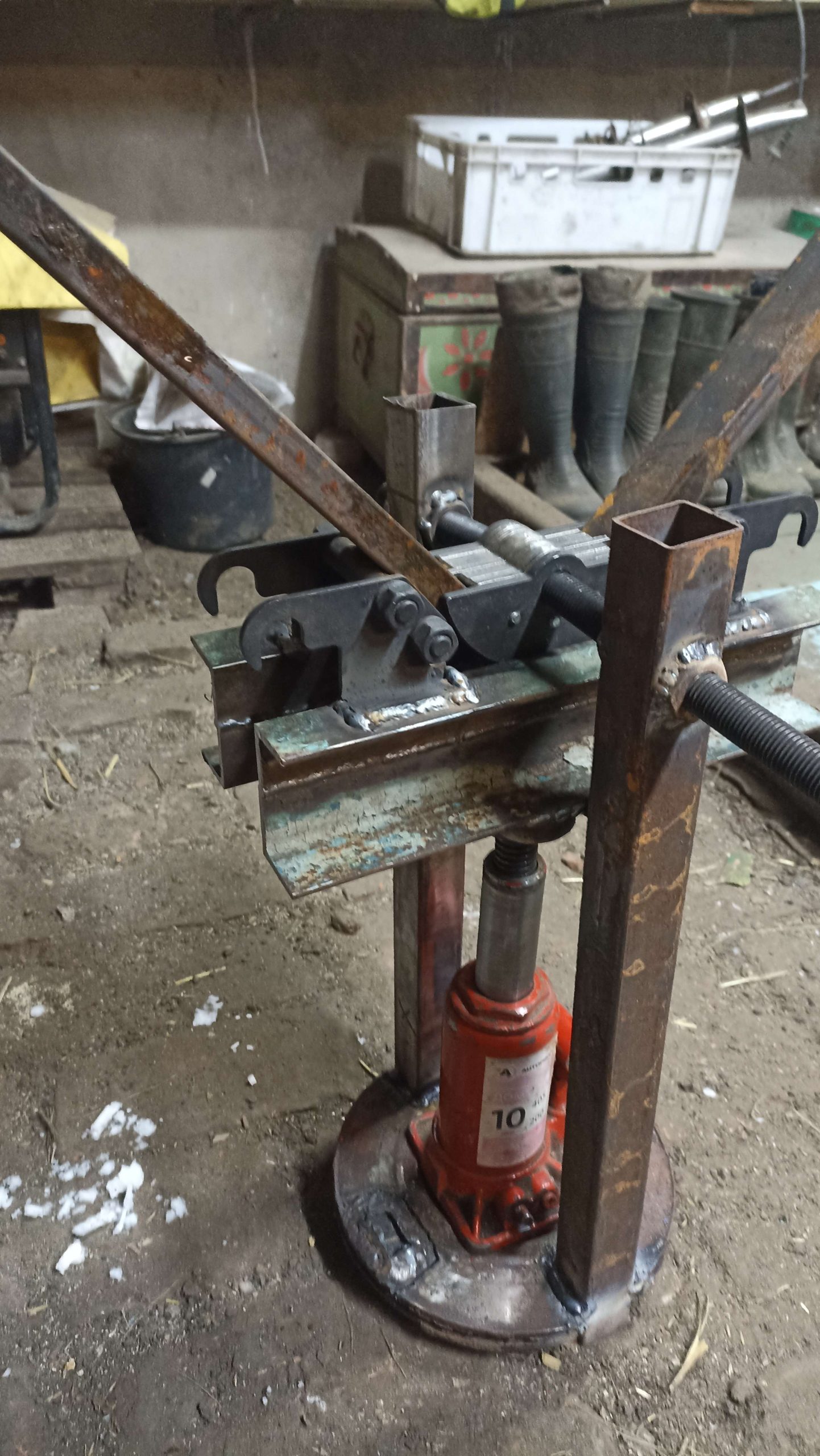

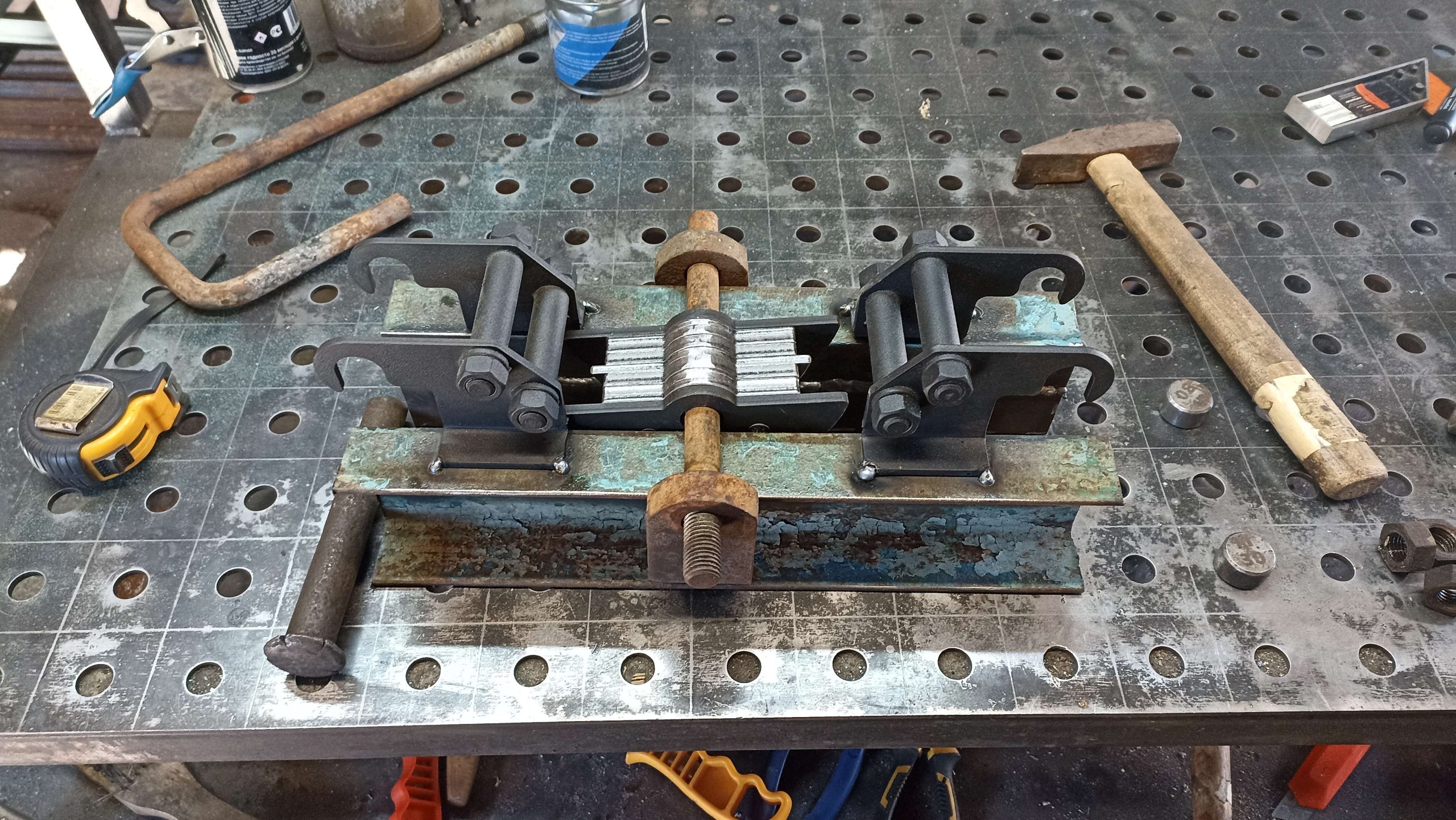

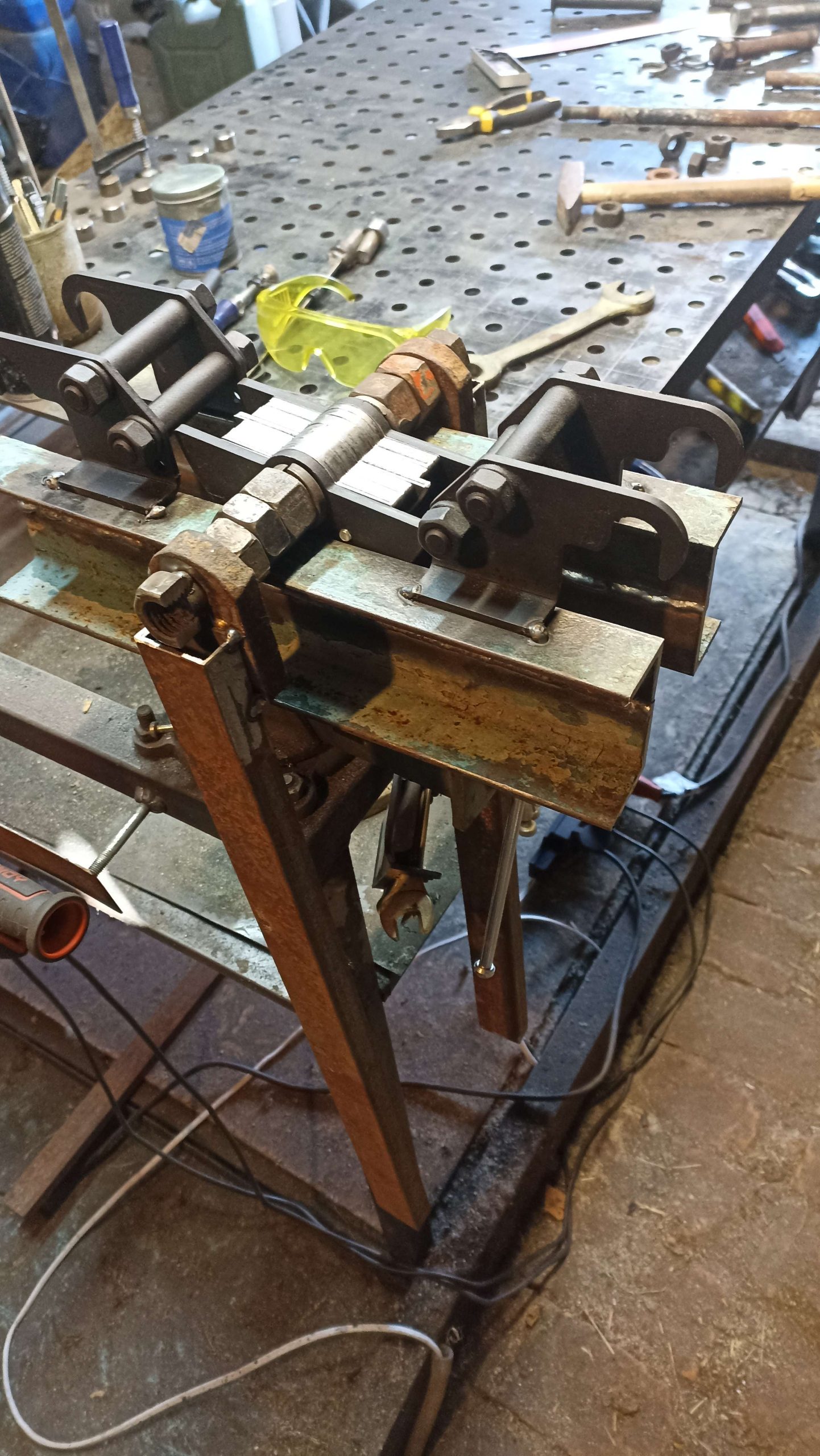

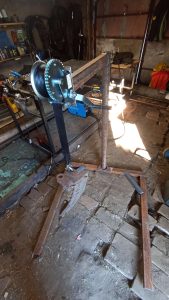

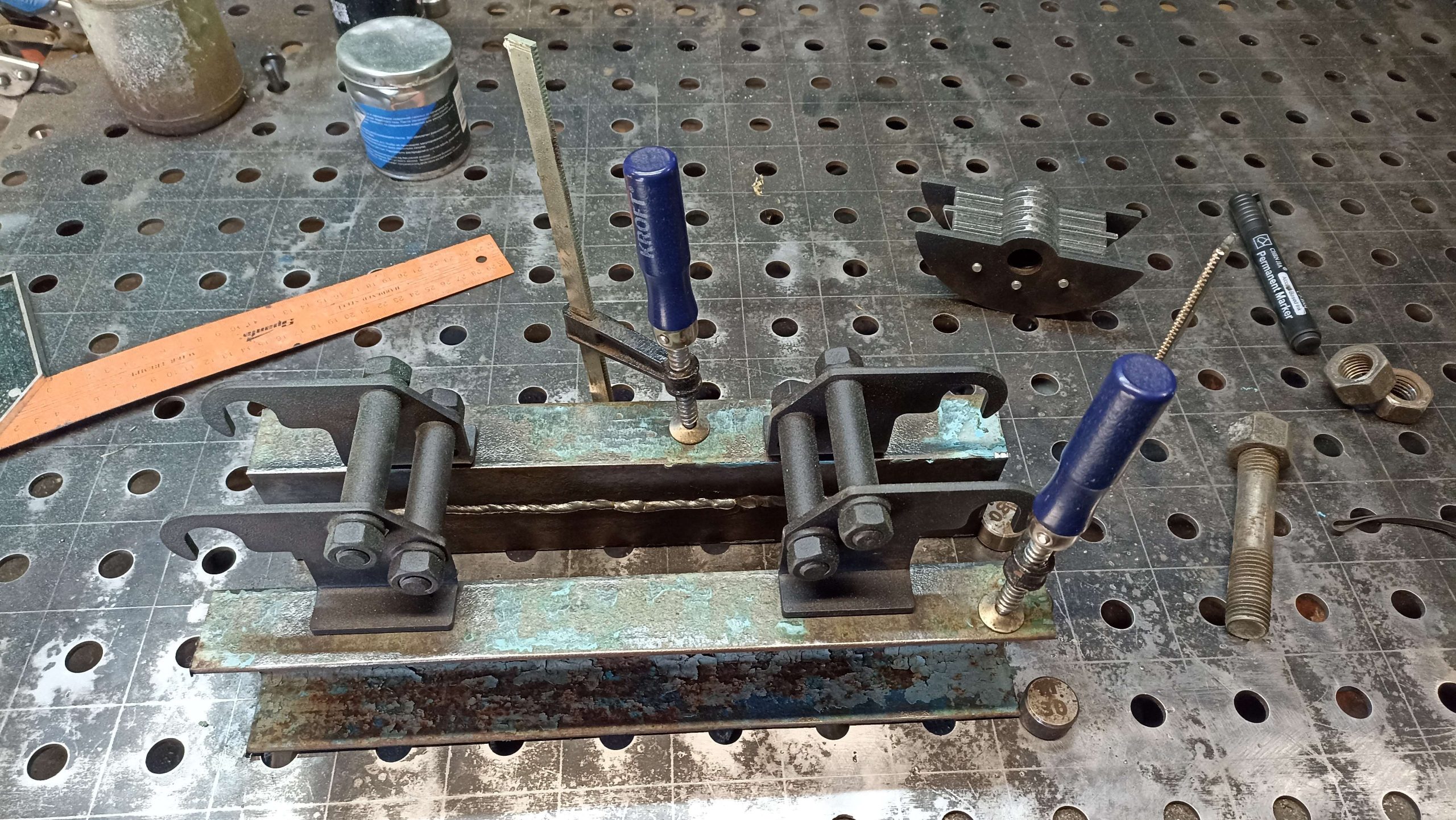

Гидравлический станок-углогиб (90°) для профильных труб

Технические характеристики:

Назначение: Точная холодная гибка профильной трубы под углом до 90° без заломов и деформации стенок.
Методы сварки: Комбинированная сварка — полуавтоматическая (MIG/MAG) + ручная дуговая сварка штучным электродом (MMA / РДС).

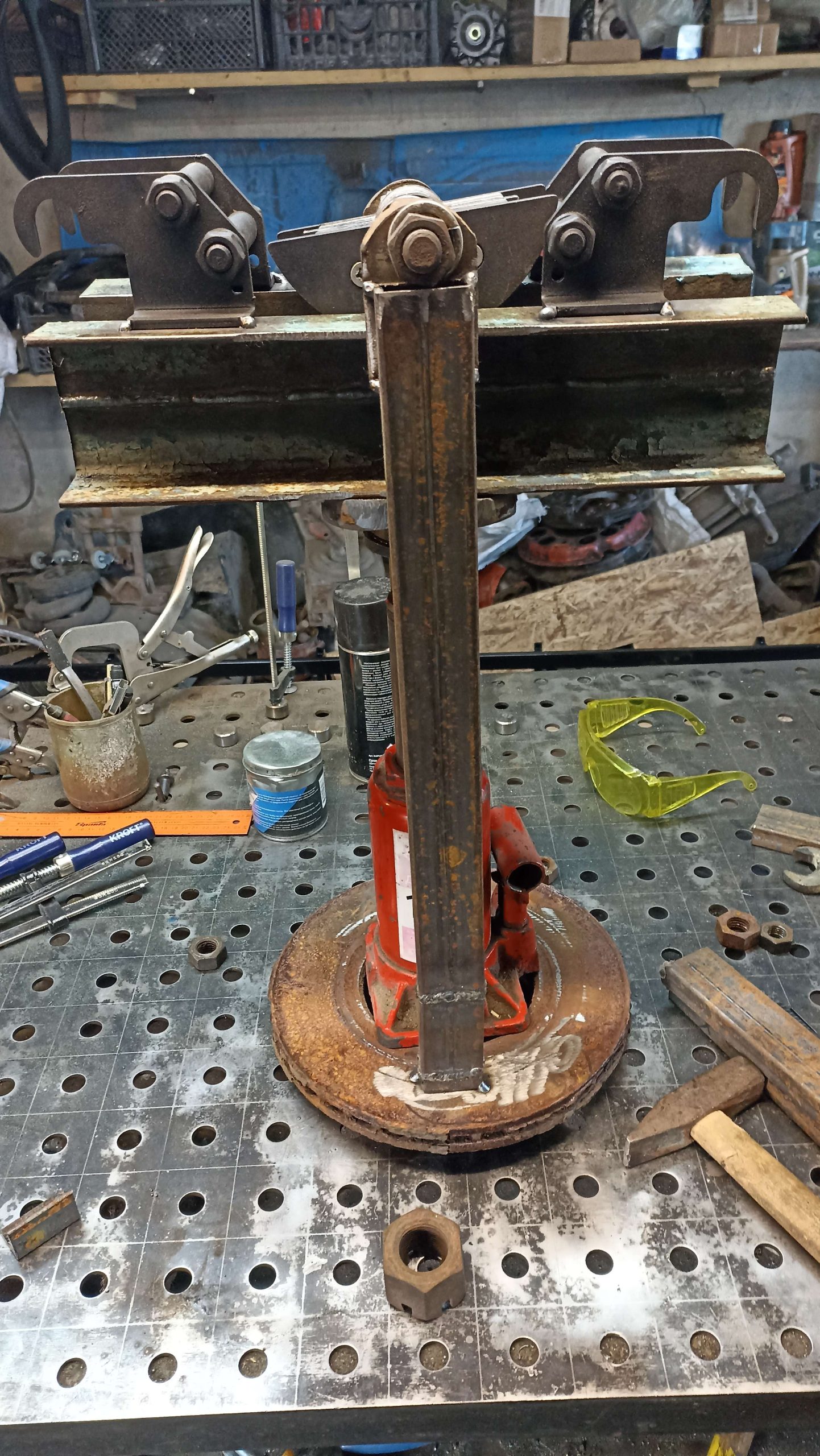

Силовой привод: Бутылочный гидравлический домкрат (усилие до 10 тонн).
Материалы: Автомобильный тормозной диск (тяжелое массивное основание), профильная труба (вертикальные направляющие), швеллер/уголок, упорные ролик-блоки, сегментная матрица (пуансон).

Особенности конструкции и технологии сварки:

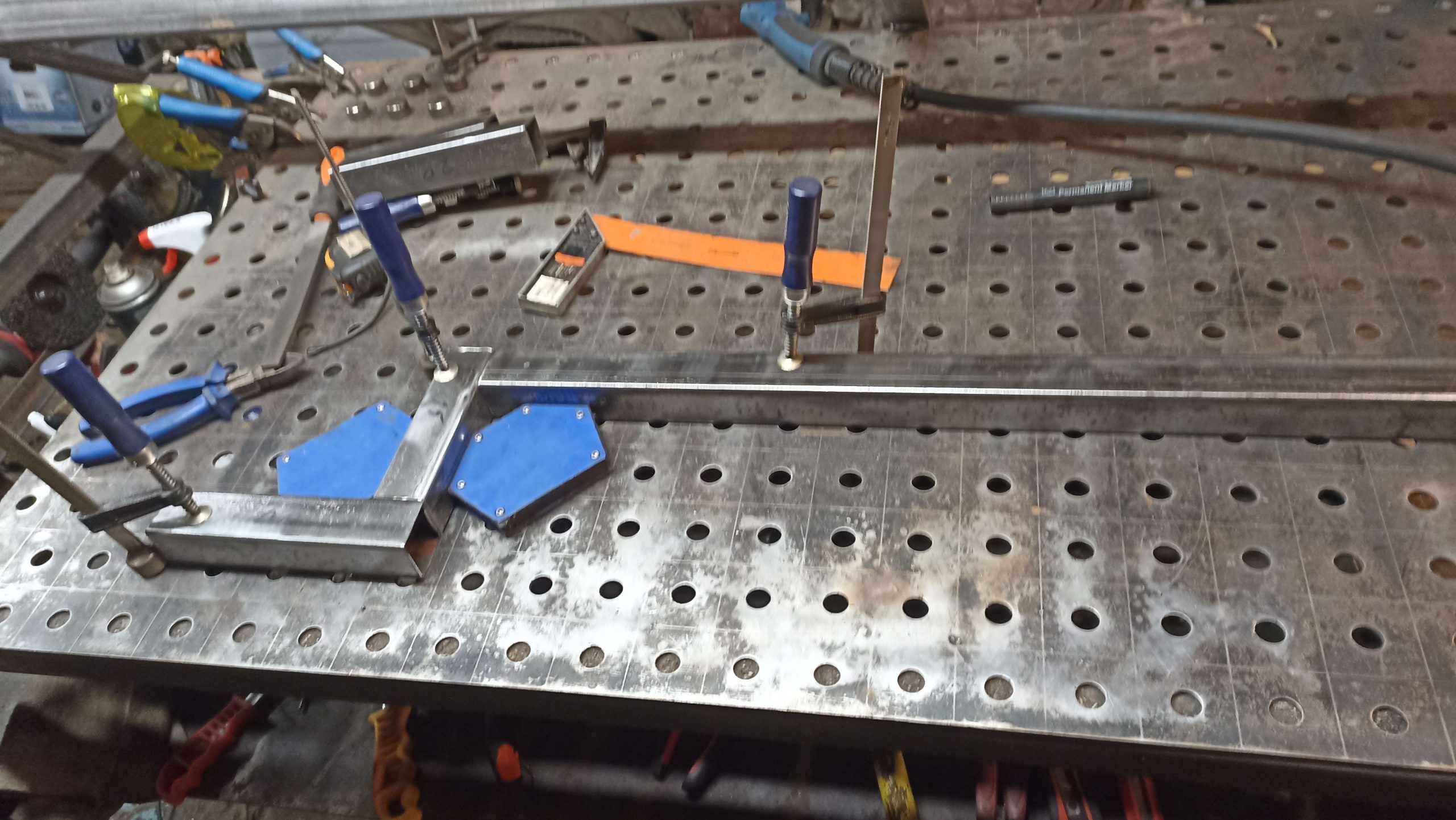

Комбинированный выбор сварки: Для сборки точных узлов и матриц применялся полуавтомат, а нагруженные стыки вертикальных стоек с стальным тормозным диском проваривались методом РДС (MMA) для достижения глубокого проплавления металла и максимальной прочности на разрыв.
Устойчивое основание: В качестве базы использован массивный стальной тормозной диск, обеспечивающий низкий центр тяжести и устойчивость станка при высокой нагрузке.

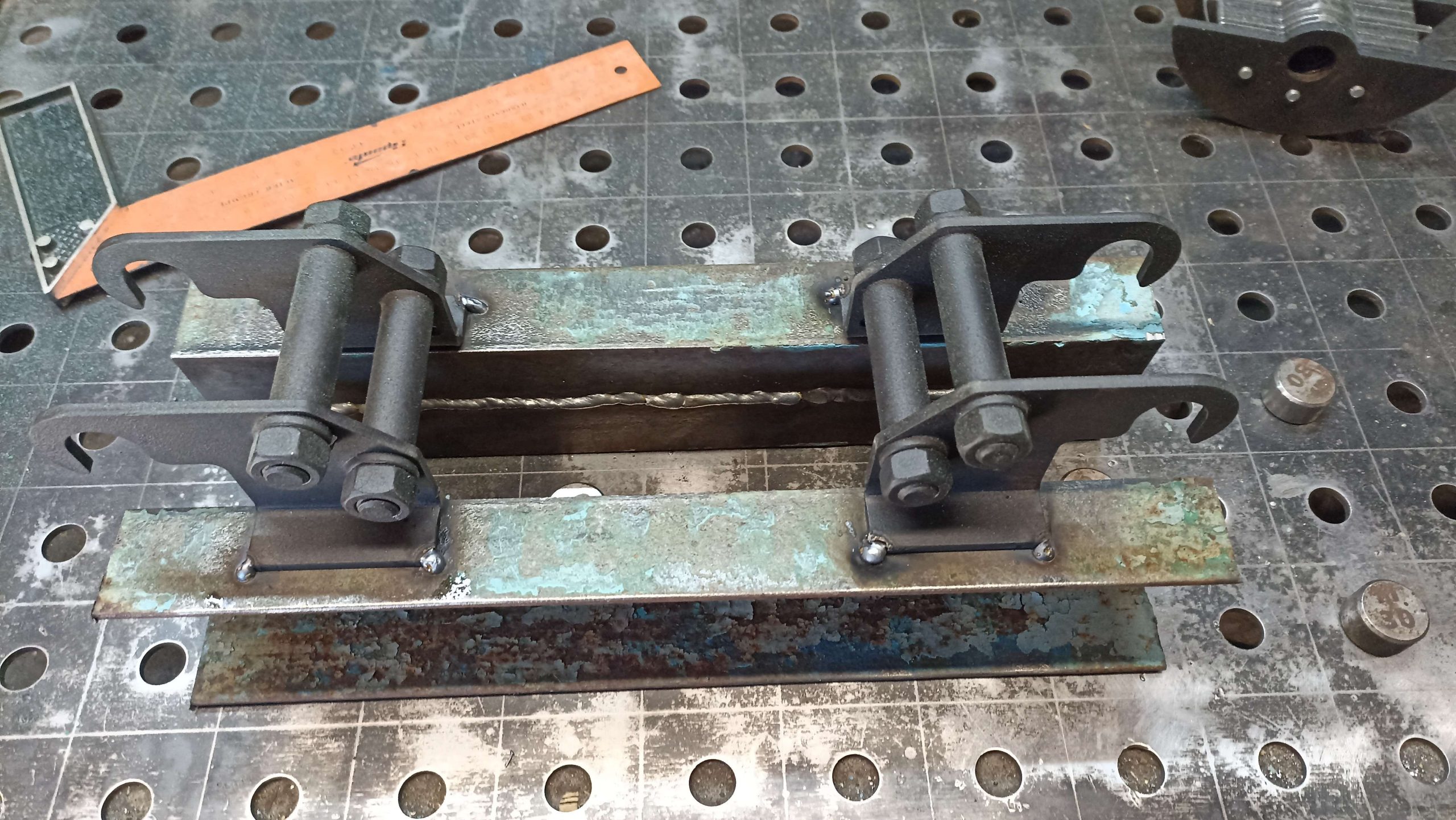

Автономность инструмента: Модуль углогиба (изначально предназначенный как насадка на трубогиб) был модернизирован и собран в виде полноценного самостоятельного настольного станка.
Качество гиба: Геометрия матрицы и боковых упоров позволяет получать чистый радиусный гиб профильной трубы 90° с сохранением параллельности граней и без образования внешних заломов.

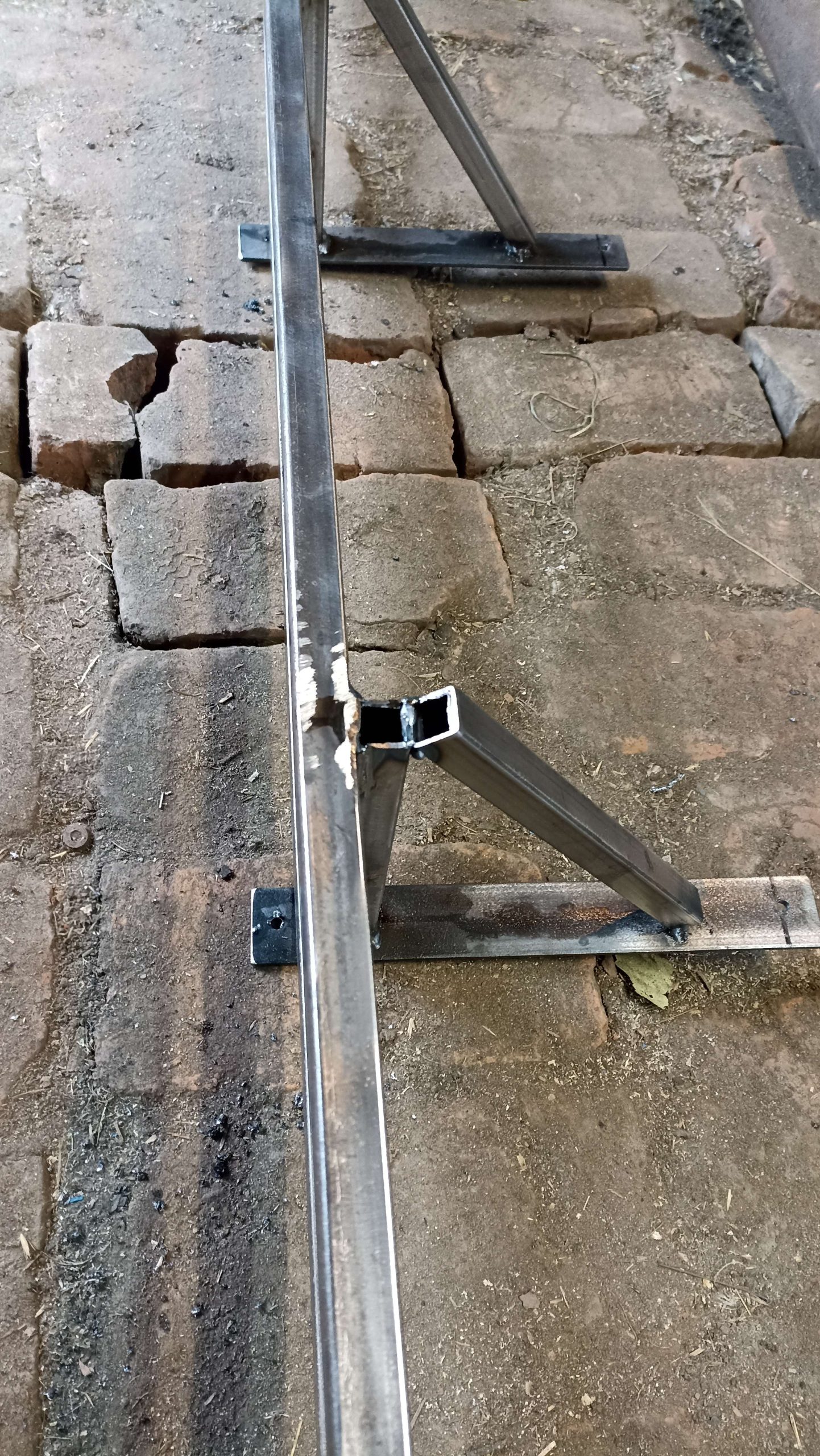

Трубчатый снегозадержатель для защиты крыши и козырька

Технические характеристики:

Назначение: Предотвращение лавинообразного схода снежных масс и наледи с основной кровли для защиты навеса/козырька крыльца.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Профильная труба прямоугольного и квадратного сечения, стальная полоса/пластины (опорные кронштейны).
Покрытие: Антикоррозийная эмаль (черный глянец).
Защита от коррозии: Предусмотрены дренажные (технологические) отверстия в нижних точках профиля для свободного вывода затекающей воды и конденсата (предотвращение разрыва труб замерзшим льдом).

Особенности конструкции и сборки:

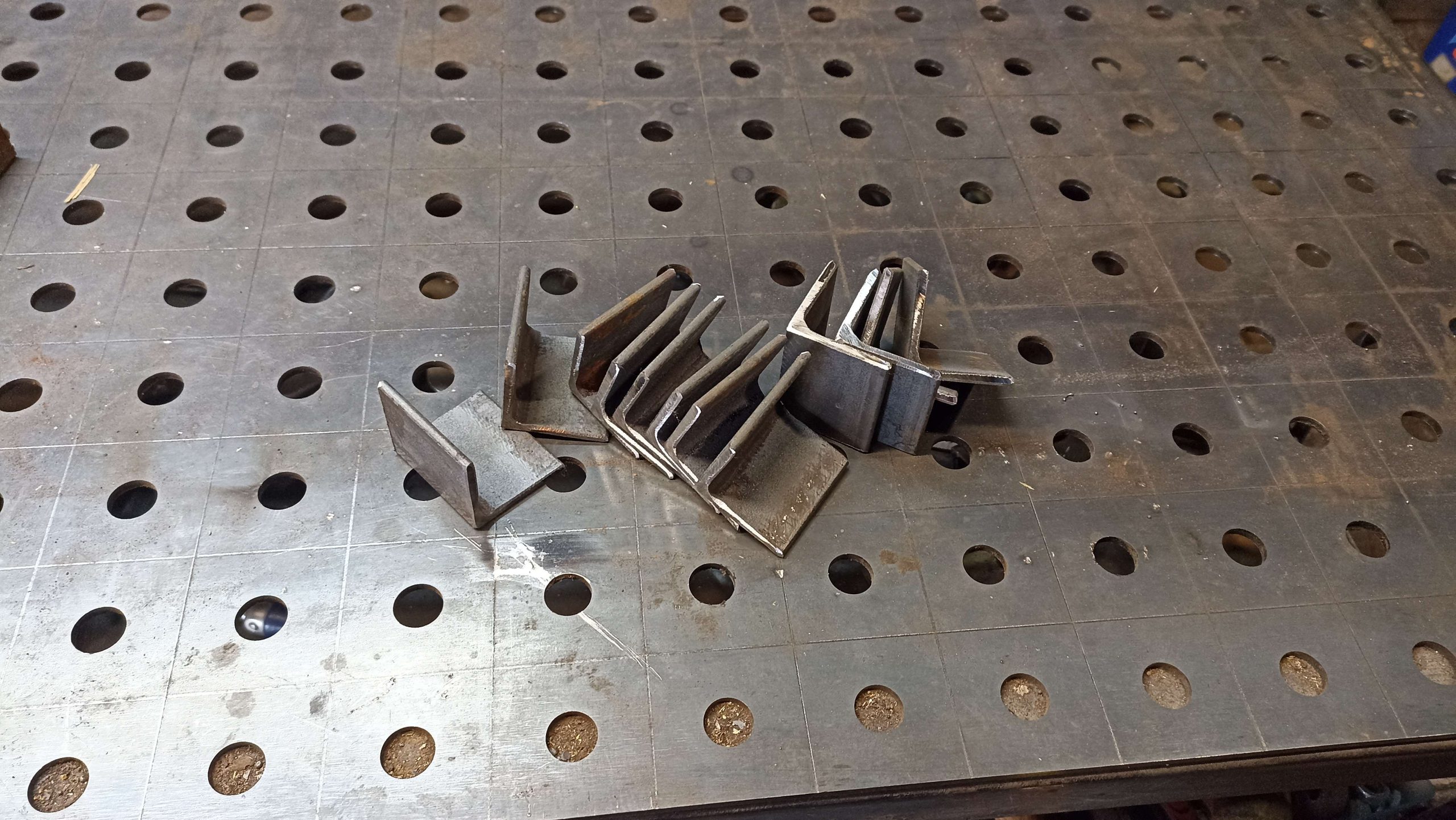

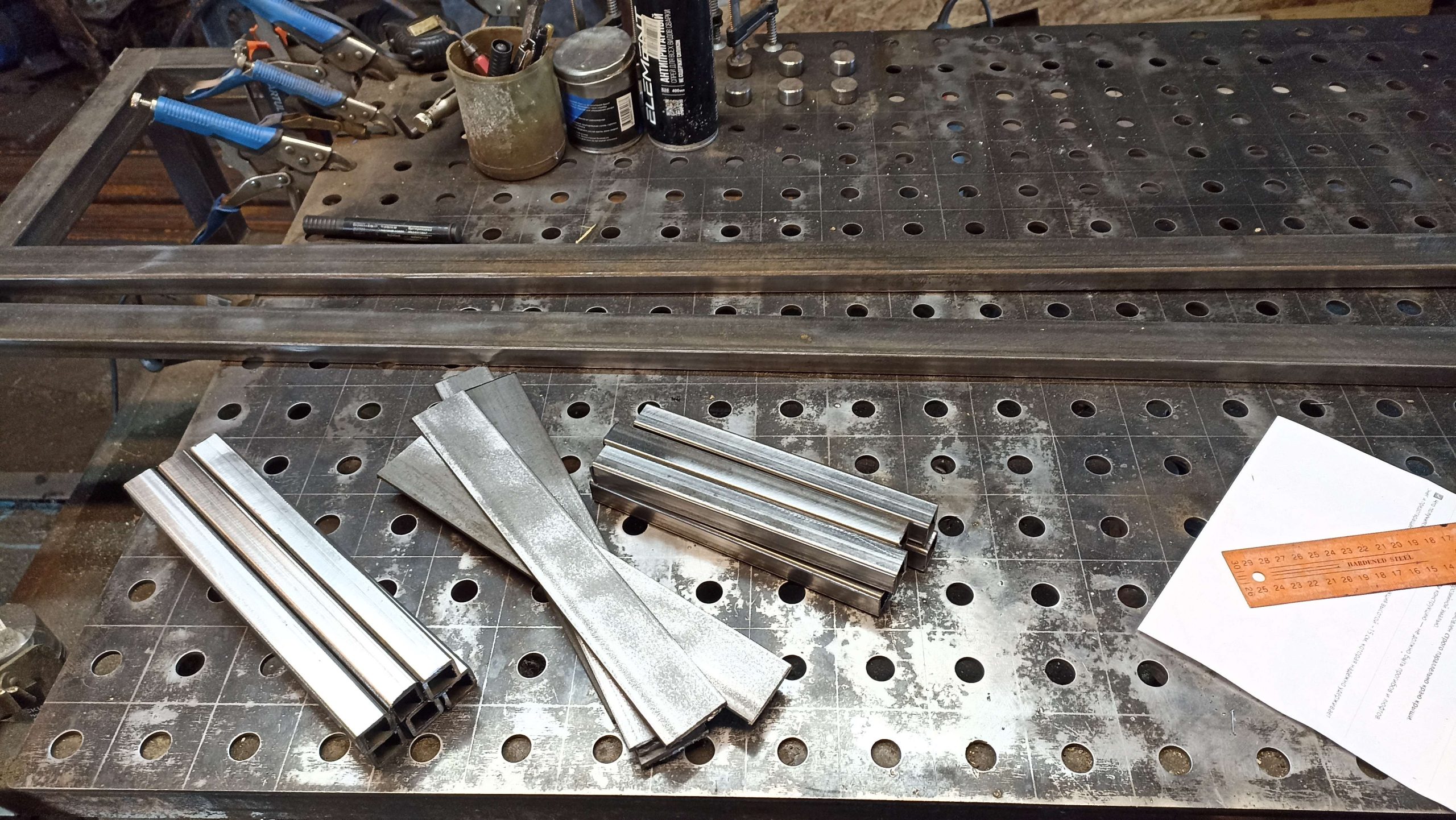

Заготовка и повторяемость кронштейнов: Опорные пластины, вертикальные стойки и подкосы нарезались серийно с выдерживанием одинаковых размеров на сварочном столе.
Силовая геометрия (Треугольный подкос): Каждая опорная лапа усилена наклонной укосиной, образуя жесткий треугольный кронштейн. Это защищает снегозадержатель от изгиба при критических снеговых нагрузках.
Продольные направляющие: Кронштейны связываются длинными параллельными профильными трубами, удерживающими пласт снега и разрезающими его на безопасные части.
Антикоррозийная подготовка: Все сварные швы зачищены, конструкция обезжирена и покрыта плотным слоем защитной эмали. Дренажные отверстия исключают застой влаги внутри полости замкнутого профиля.

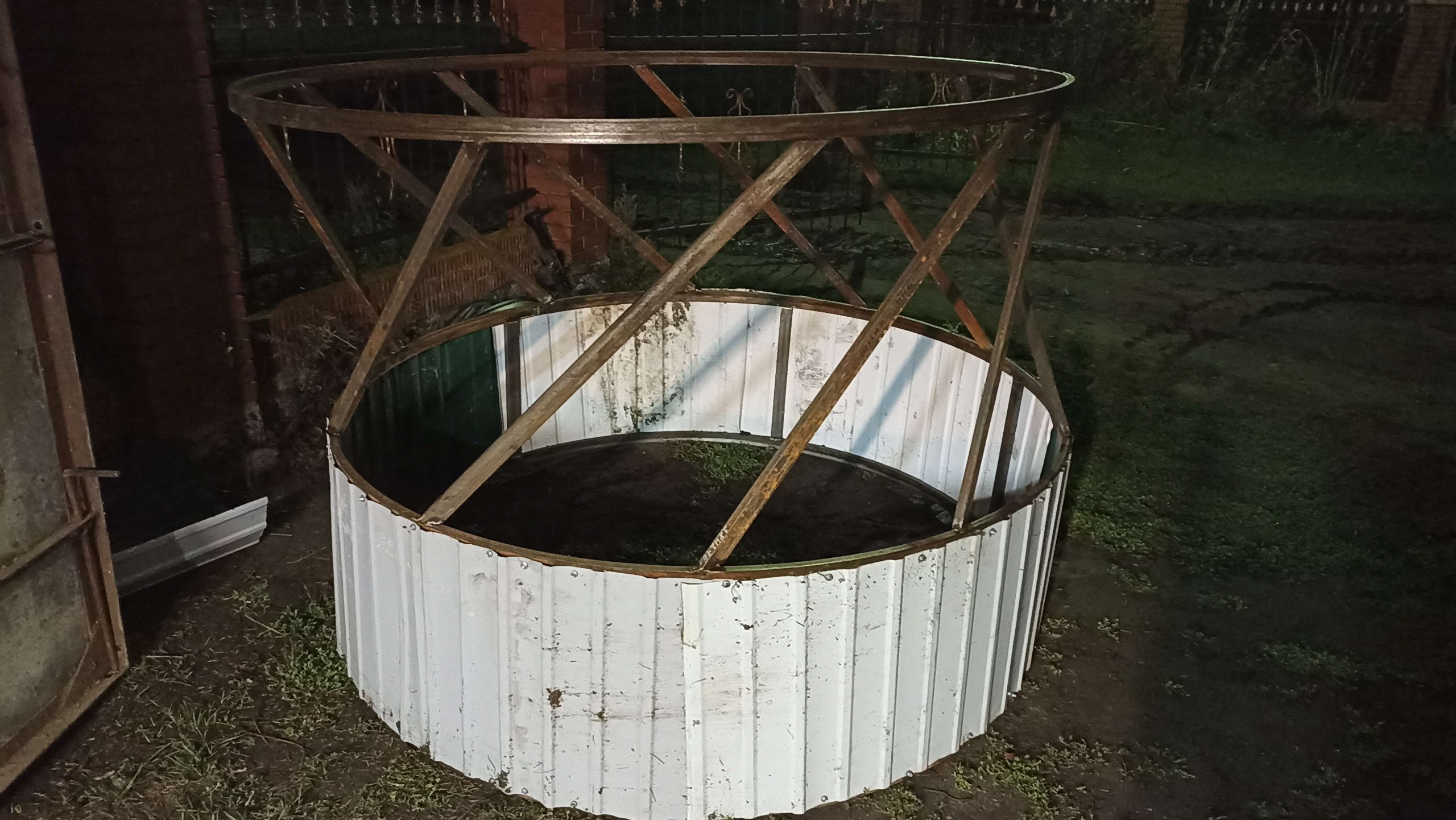

Круглая кормушка для КРС под рулонные тюки

Технические характеристики:

Назначение: Рациональное и бережливое кормление крупного рогатого скота (КРС) сеном в рулонах, предотвращение затоптывания и растаскивания корма.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Профильная труба (вальцованная в кольца на трубогибе), оцинкованный/крашеный профлист (защитный борт), кровельные саморезы/клепки.
Безопасность: Полная шлифовка всех сварных швов и остроугольных стыков лепестковым кругом (УШМ) для исключения травмирования животных.

Особенности конструкции и сборки:

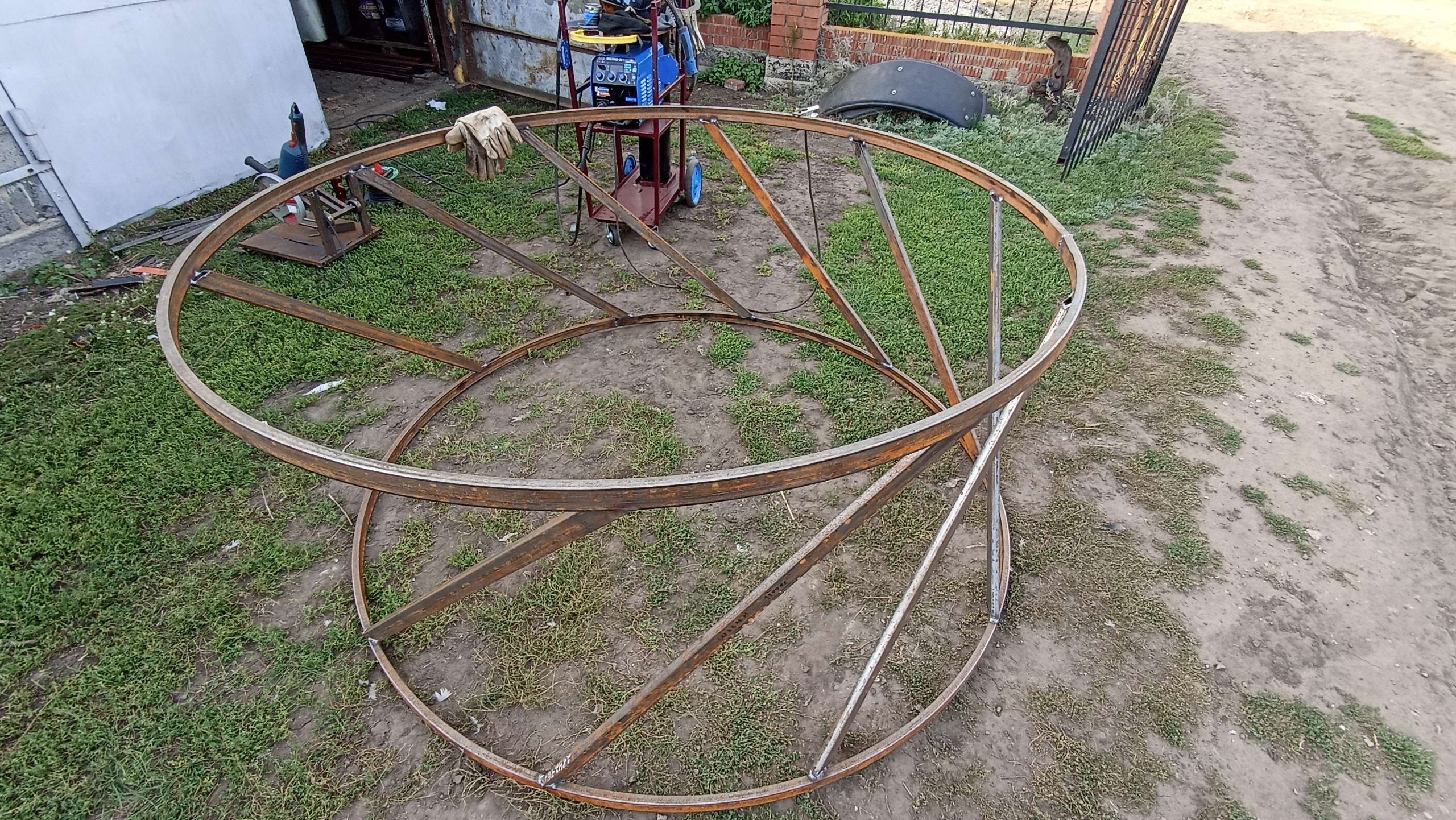

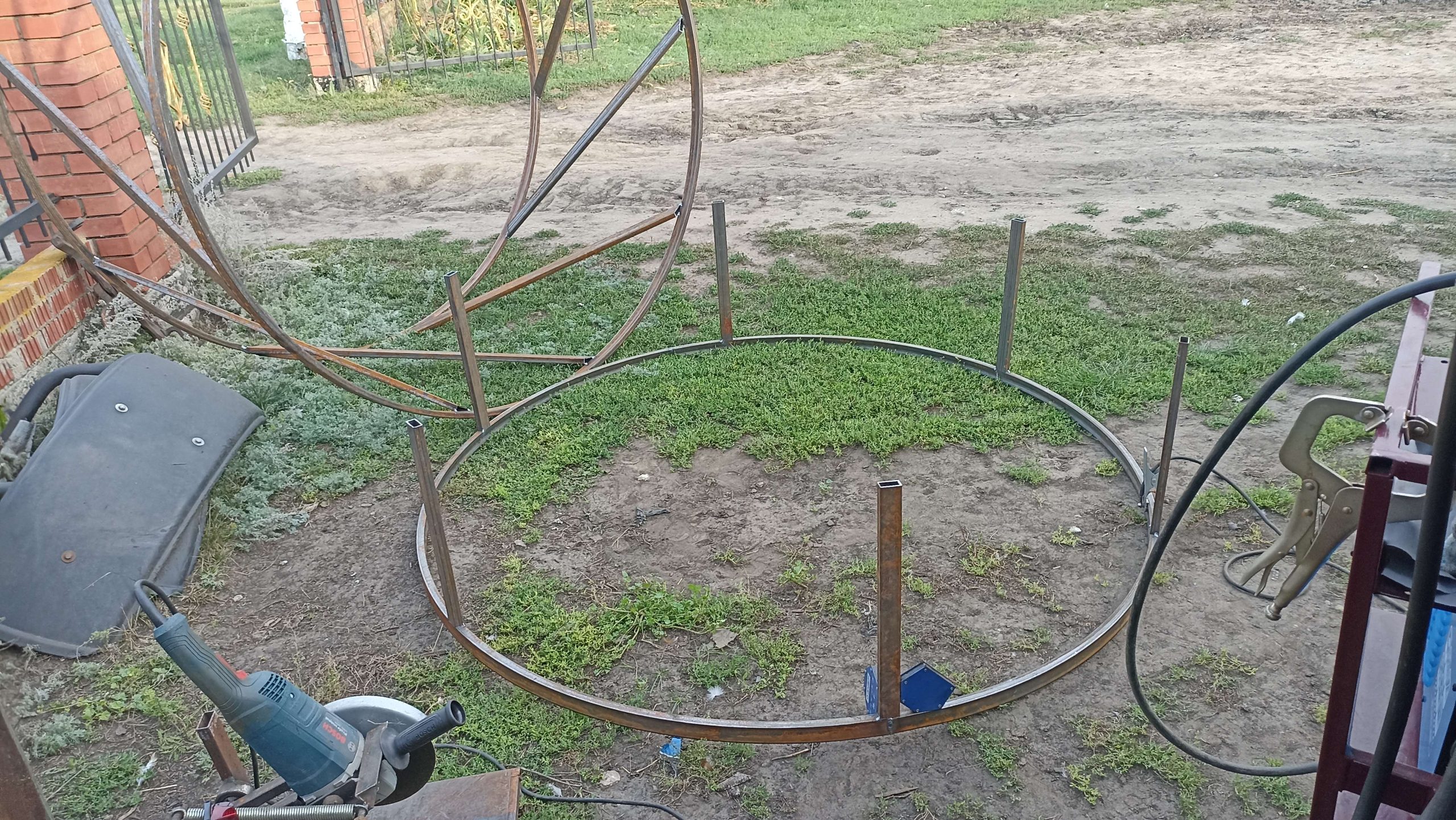

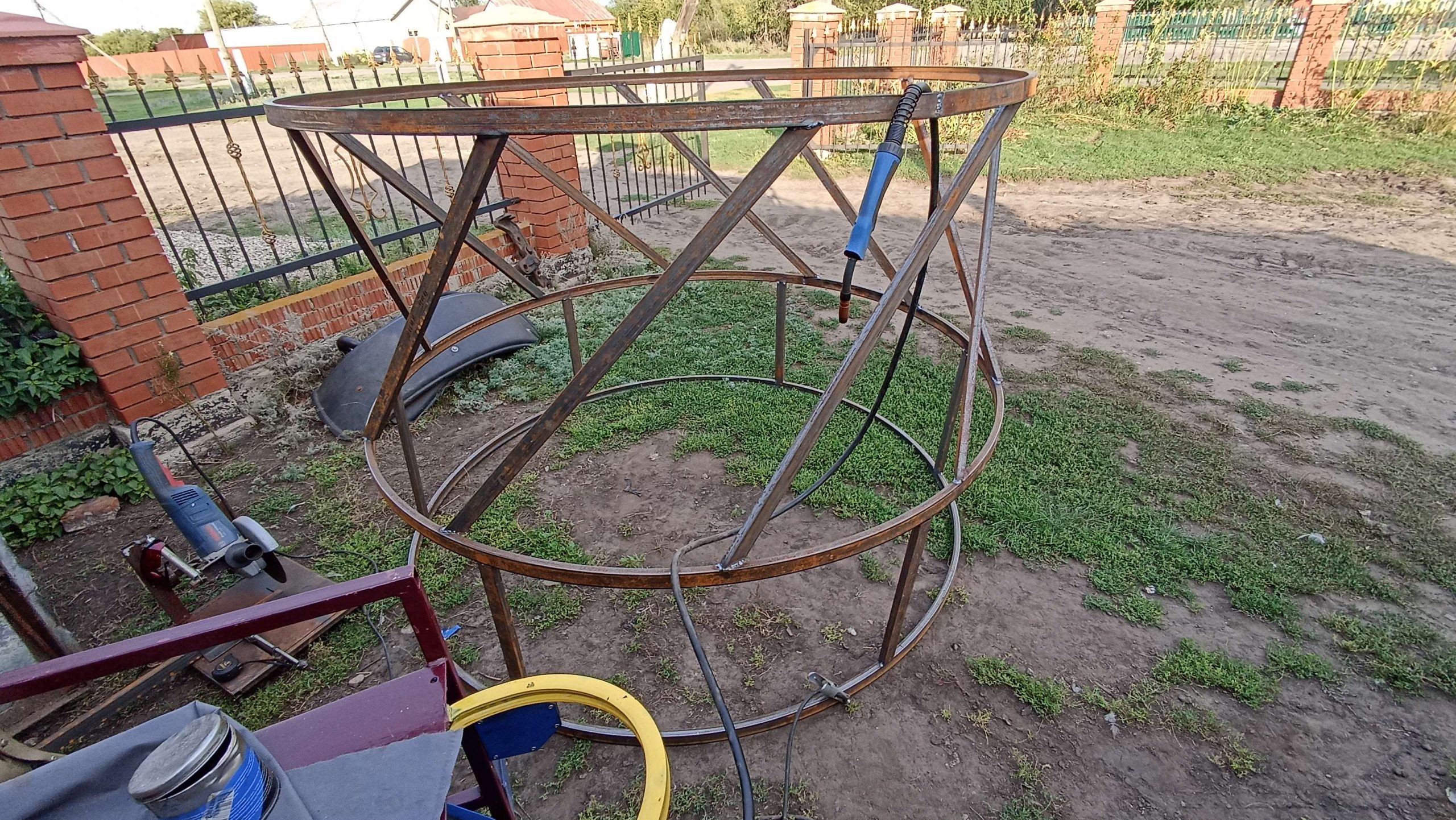

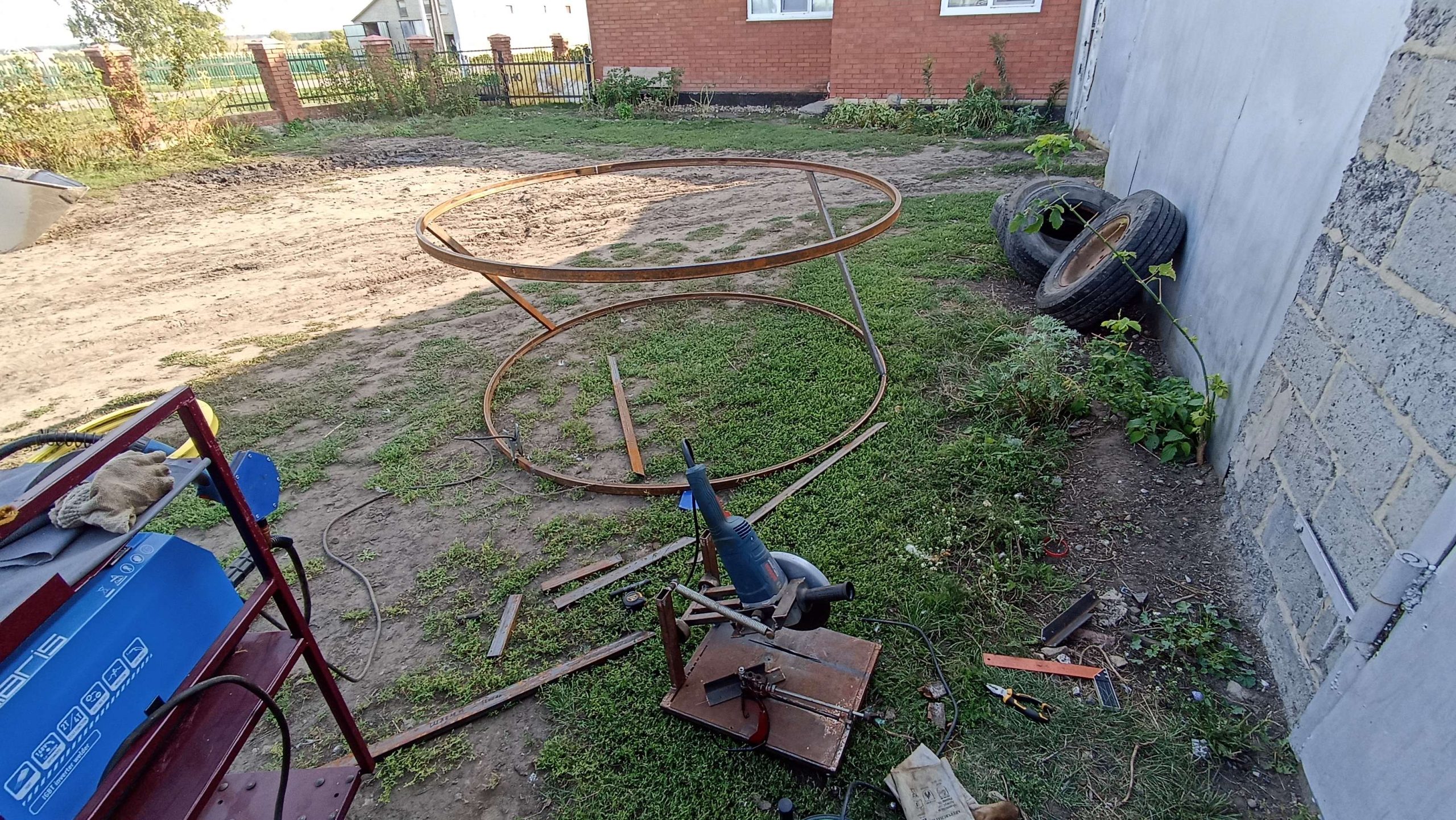

Вальцовка профиля: Верхний и нижние несущие пояса кормушки согнуты на профилегибе (трубогибе) в идеальные кольца заданного диаметра под стандартный рулон сена.

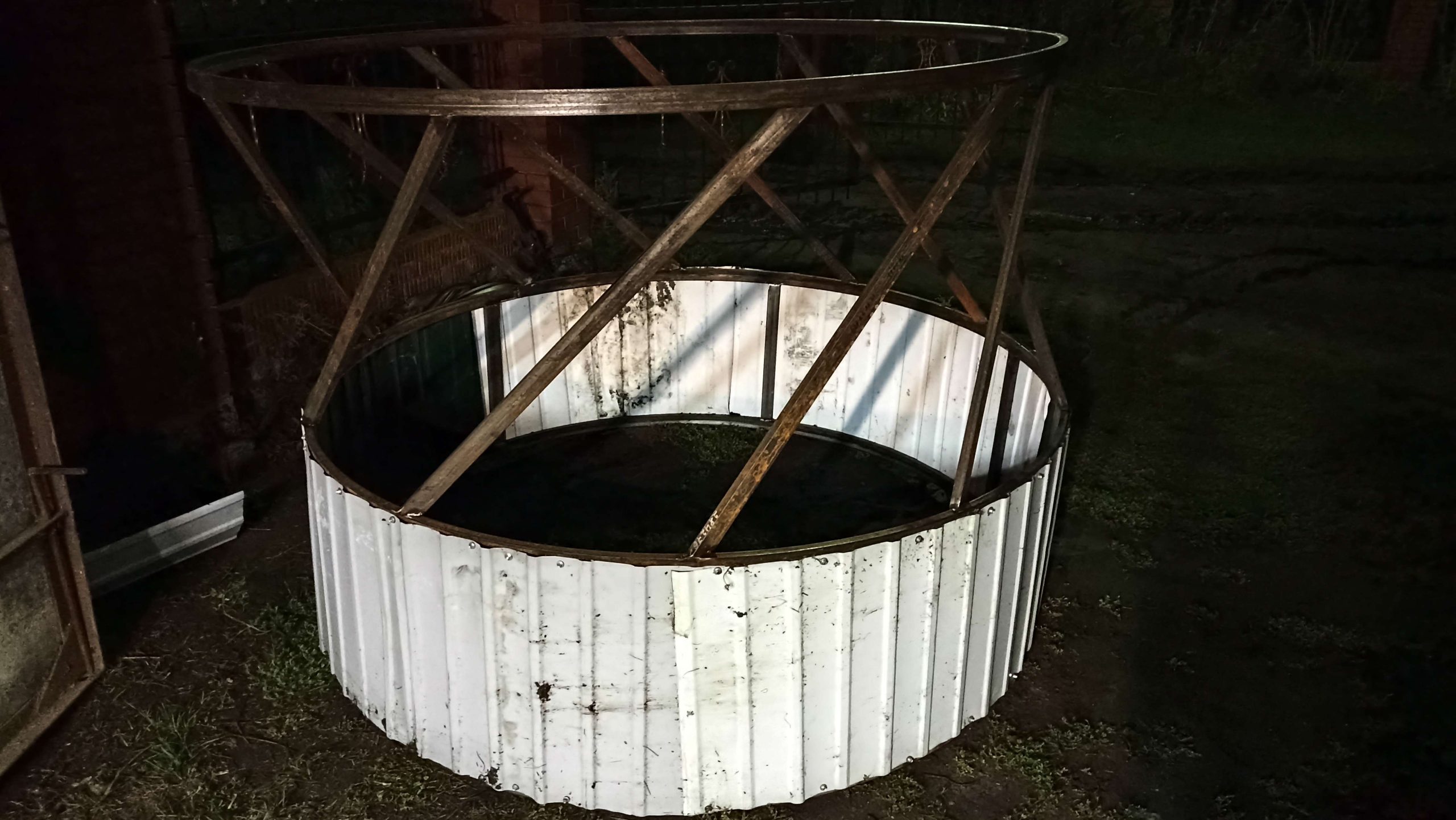

Безопасные наклонные перегородки: Вертикальные раскосы уложены под углом (диагонально). Такая геометрия не дает животным залезть ногами внутрь кормушки и исключает застревание головы.
Защитный нижний борт: Нижняя часть кормушки по периметру обшита профилированным листом. Борт удерживает мелкую осыпь сена внутри кольца, сокращая потери корма до минимум 30%.
Легкость и мобильность: Конструкция имеет оптимальный вес — её может перекатывать или перемещать один человек при смене рулона на пастбище или в загоне.

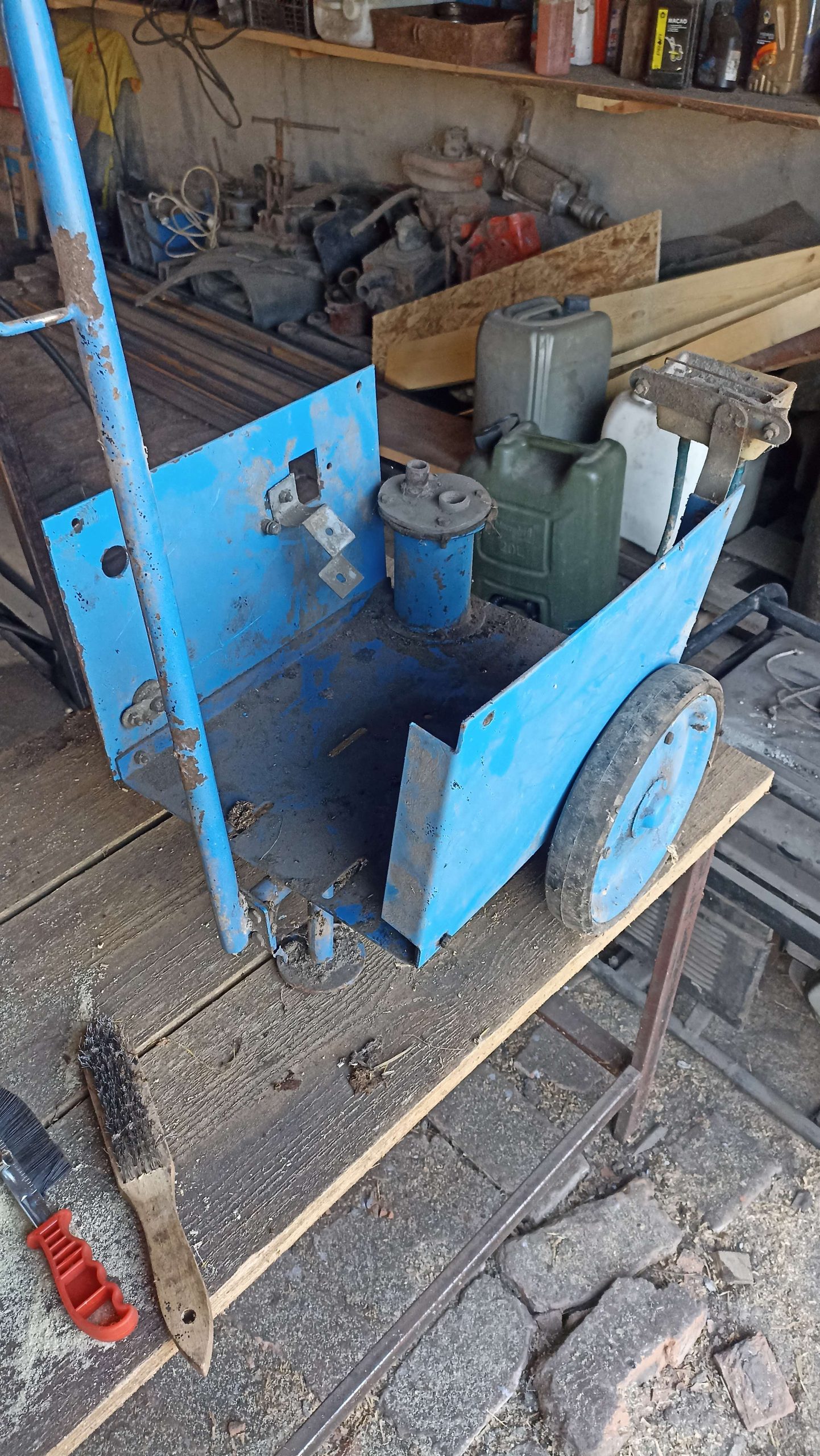

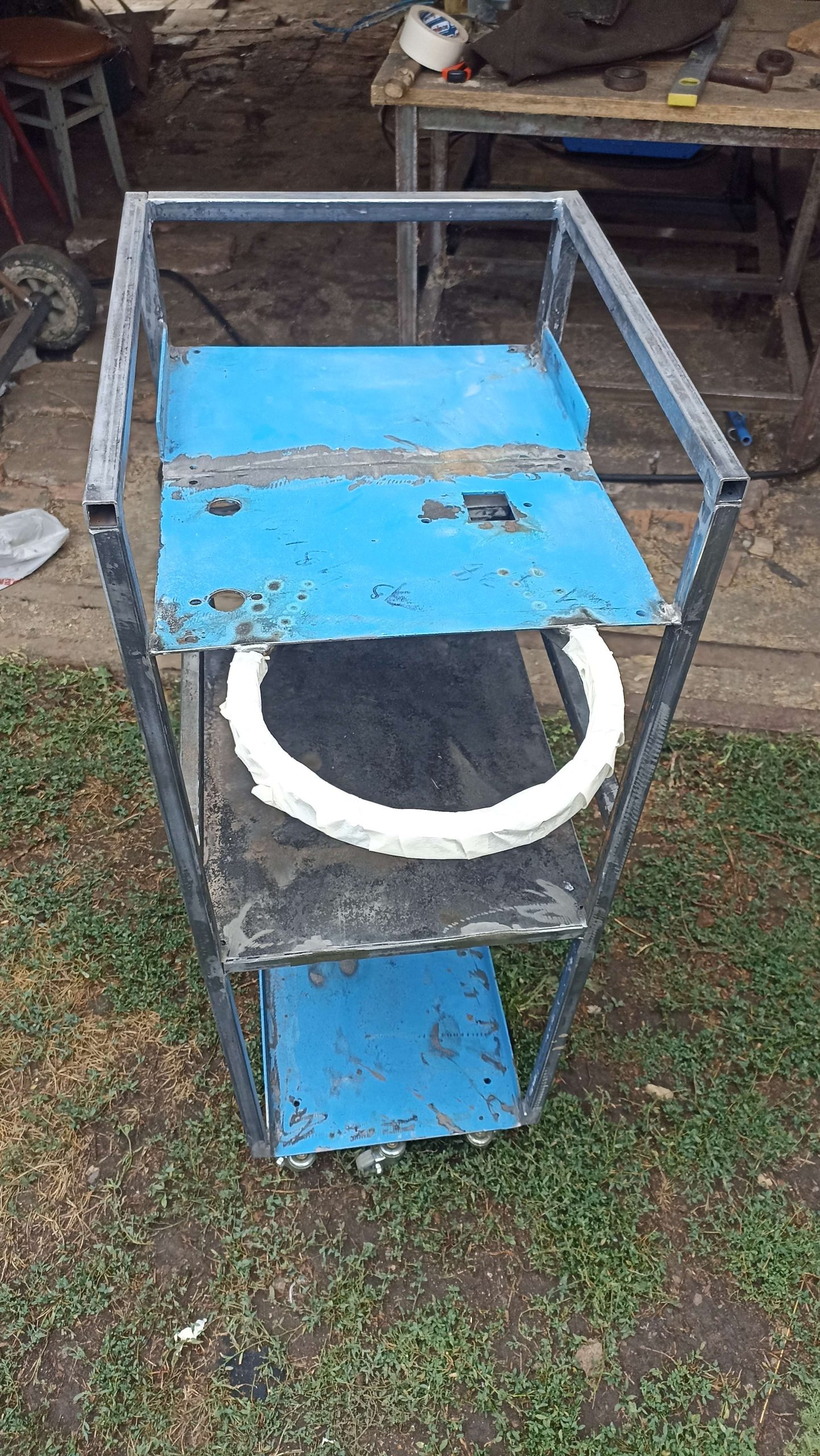

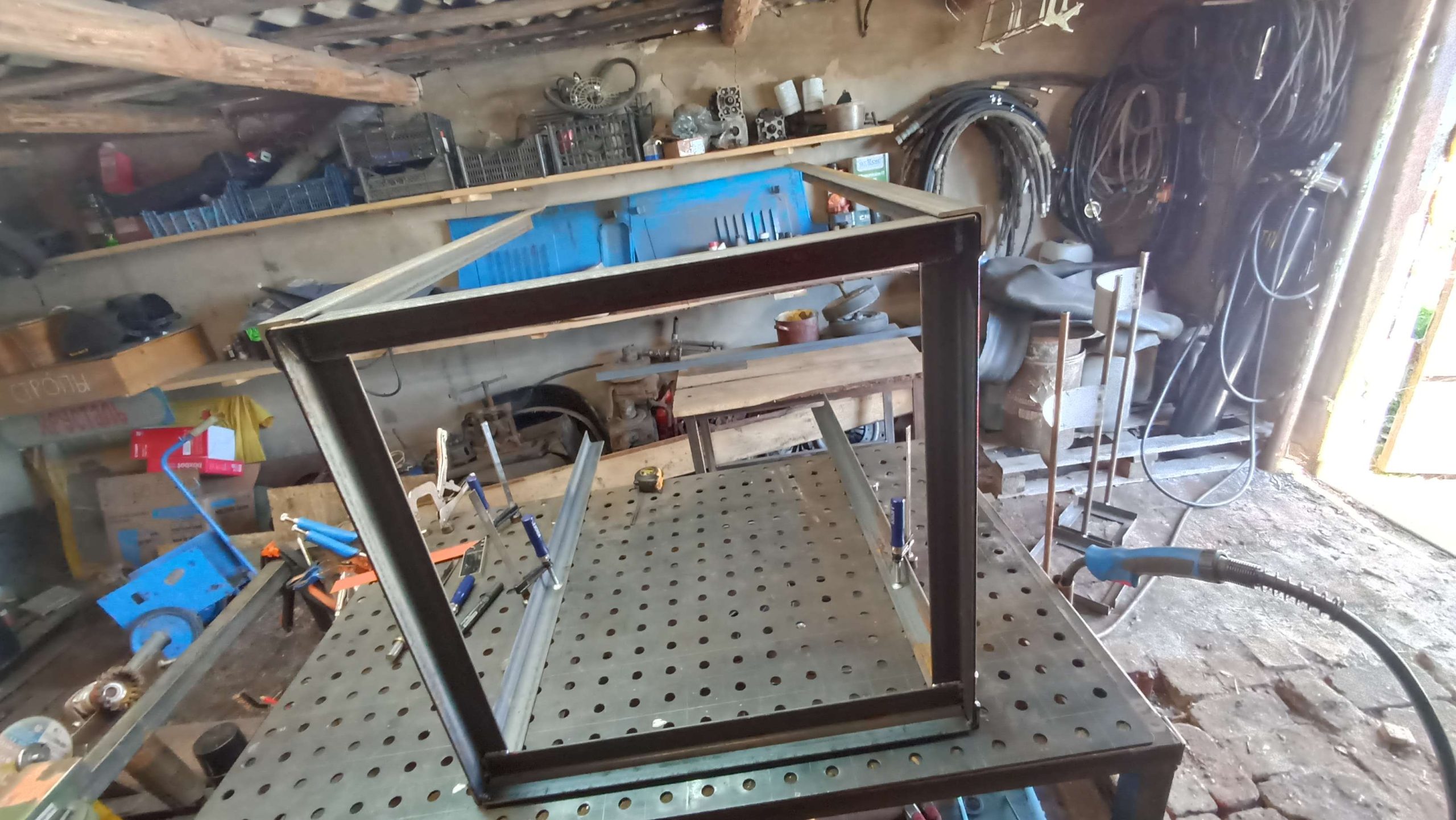

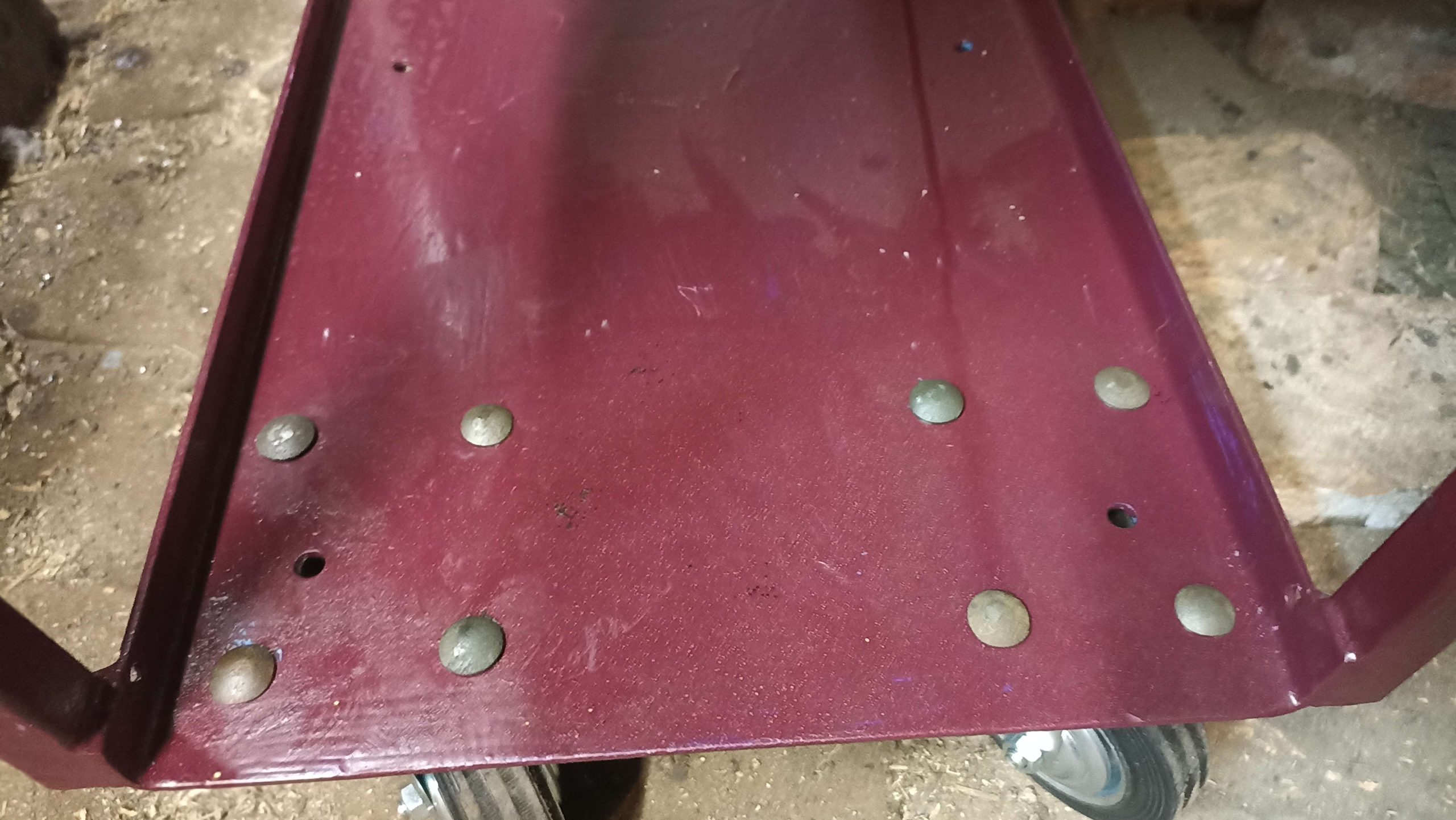

Мобильная трехъярусная тележка для сварочного полуавтомата и газового баллона

Технические характеристики:

Назначение: Организация компактного и мобильного сварочного поста (размещение аппарата MIG/MAG, защитного баллона с газом, маски, магнитов и расходных материалов).
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальной каркас и листовой металл (донор — тележка доильного аппарата), профильная труба, поворотные колесные опоры.
Покрытие: Защитная молотковая/глянцевая эмаль (вишневый цвет) с акцентной покраской рукояти.

Особенности конструкции и глубокой модернизации:

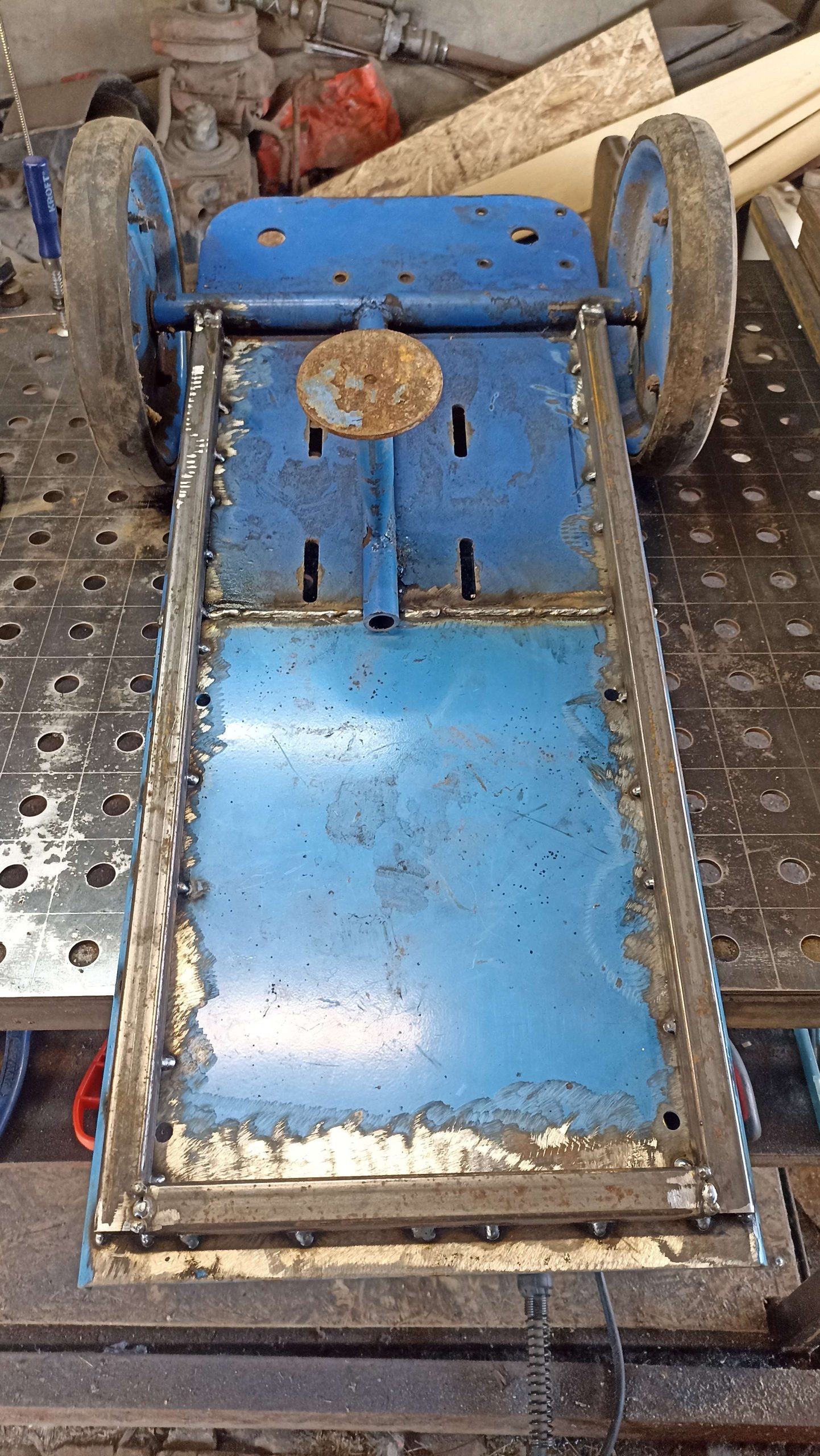

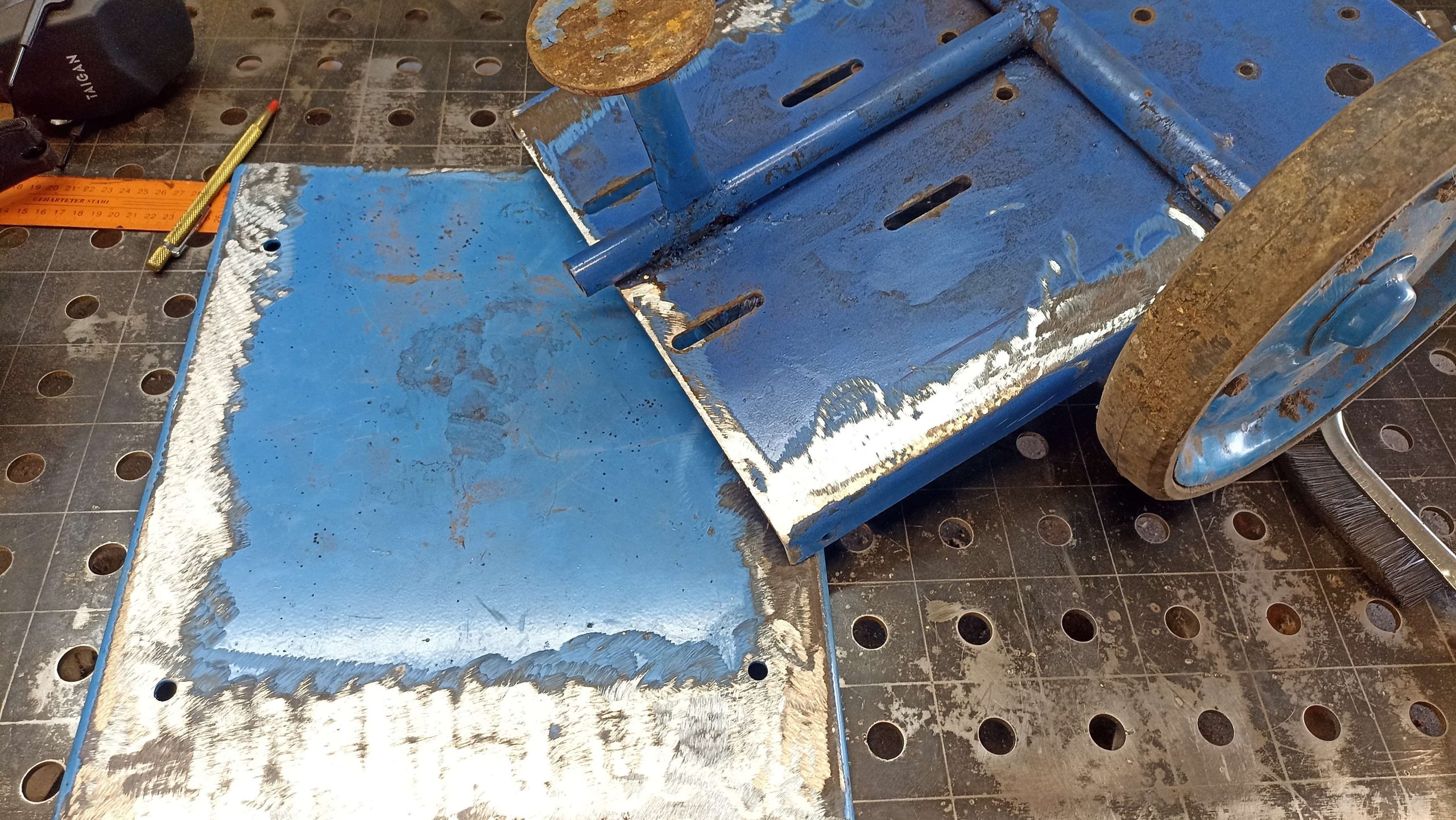

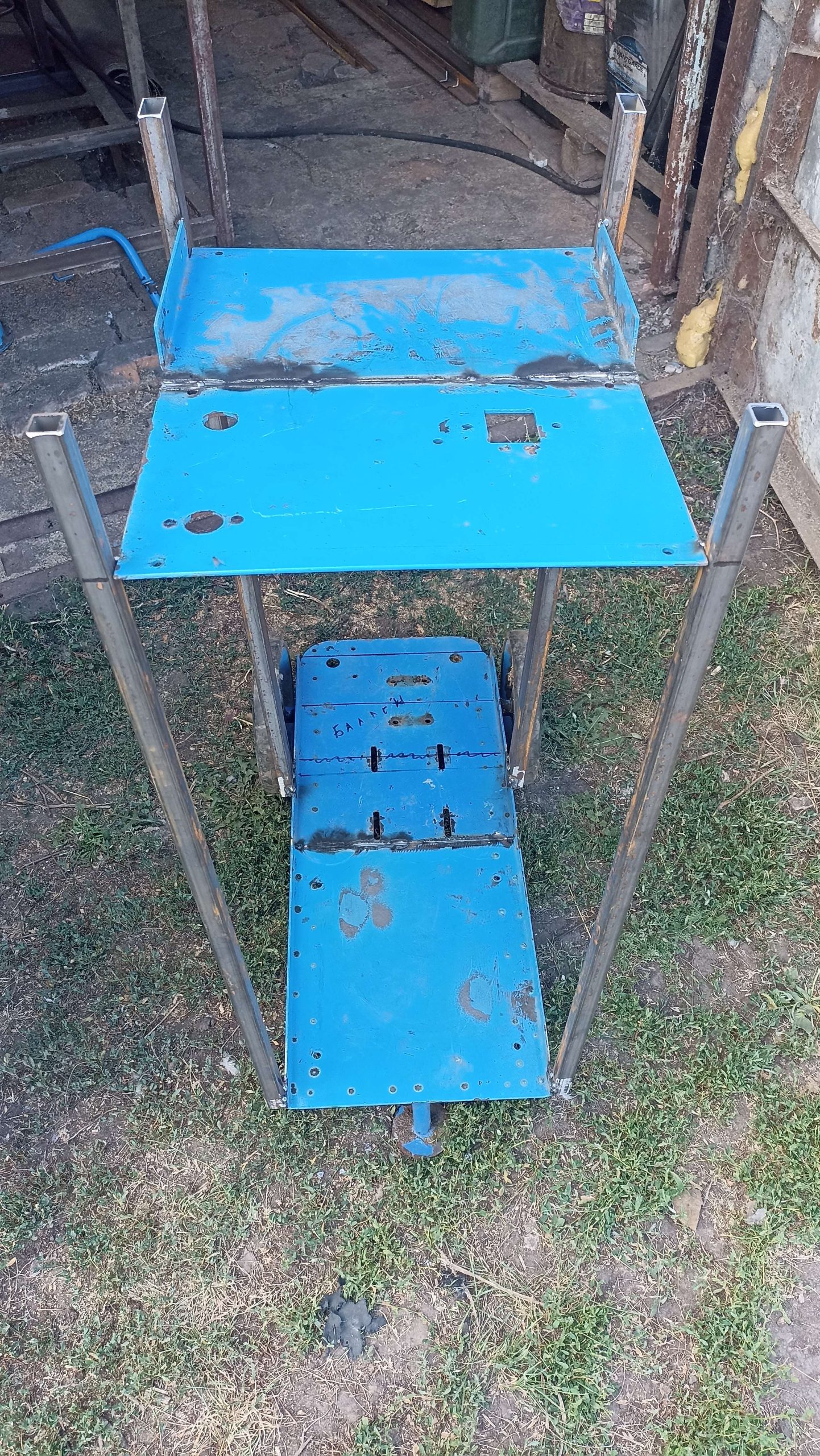

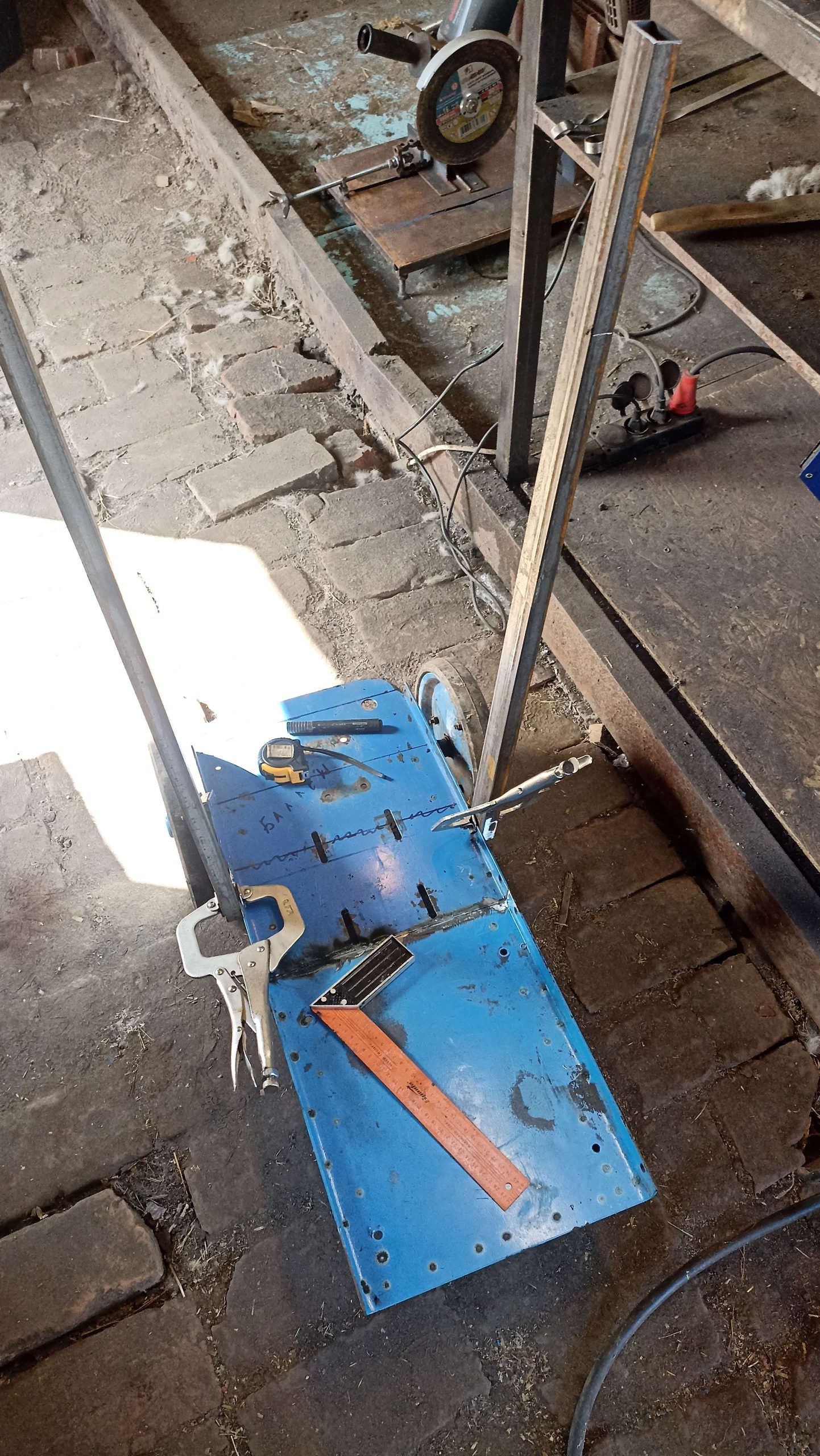

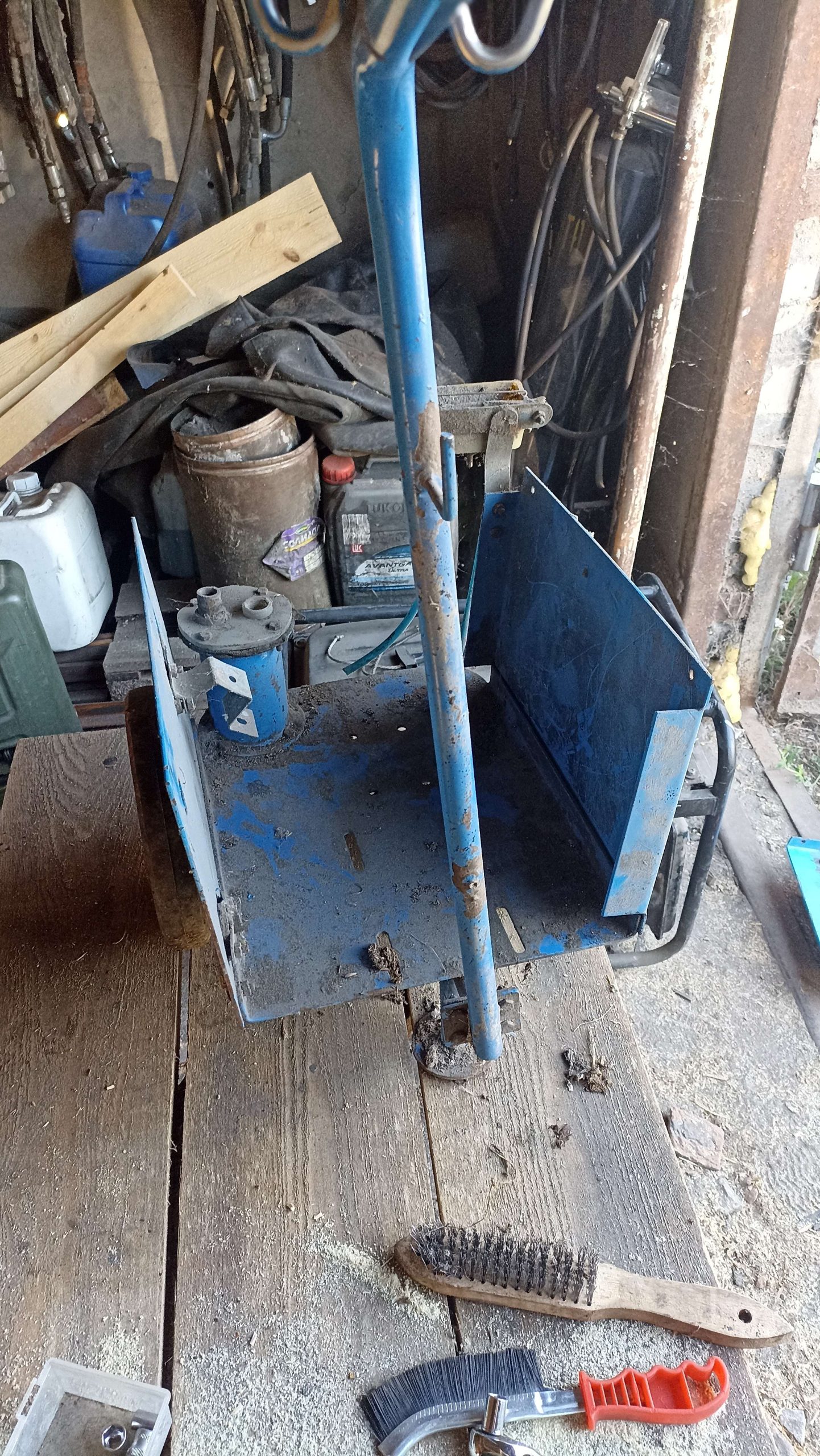

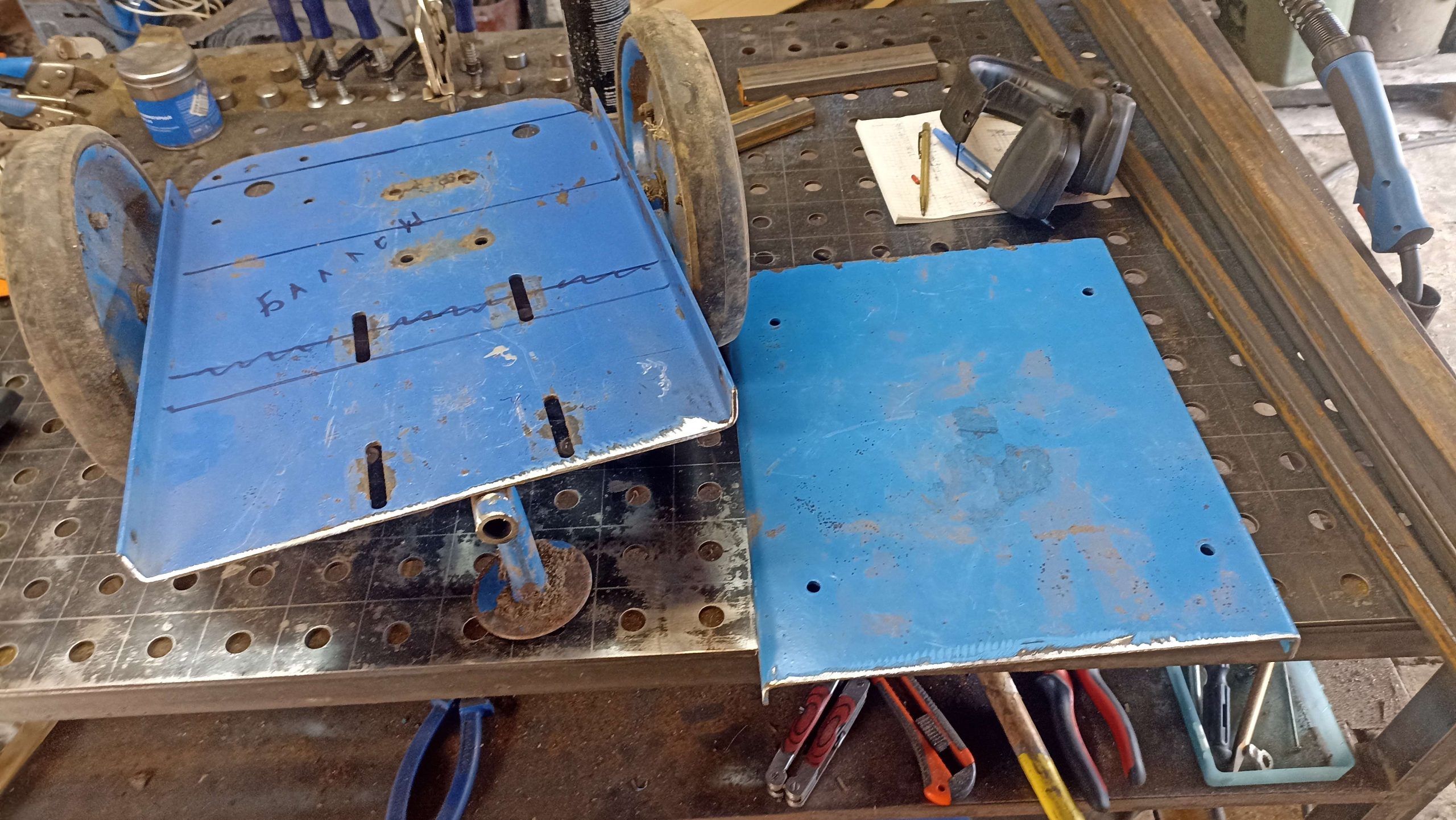

Вторичное использование металла: Старые боковые стенки донорской тележки были срезаны, отрихтованы и переварены в три ровные горизонтальные полки.

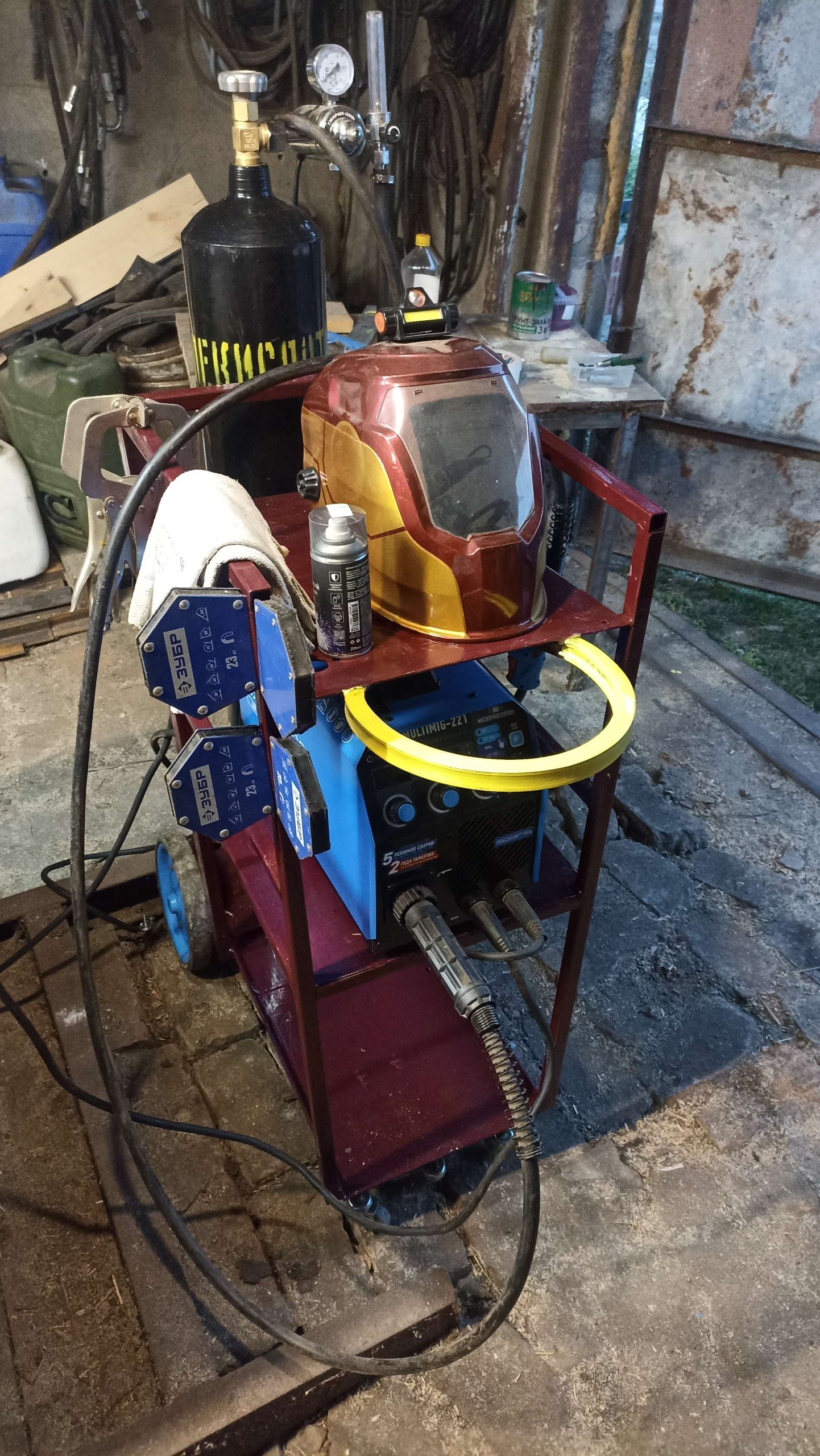

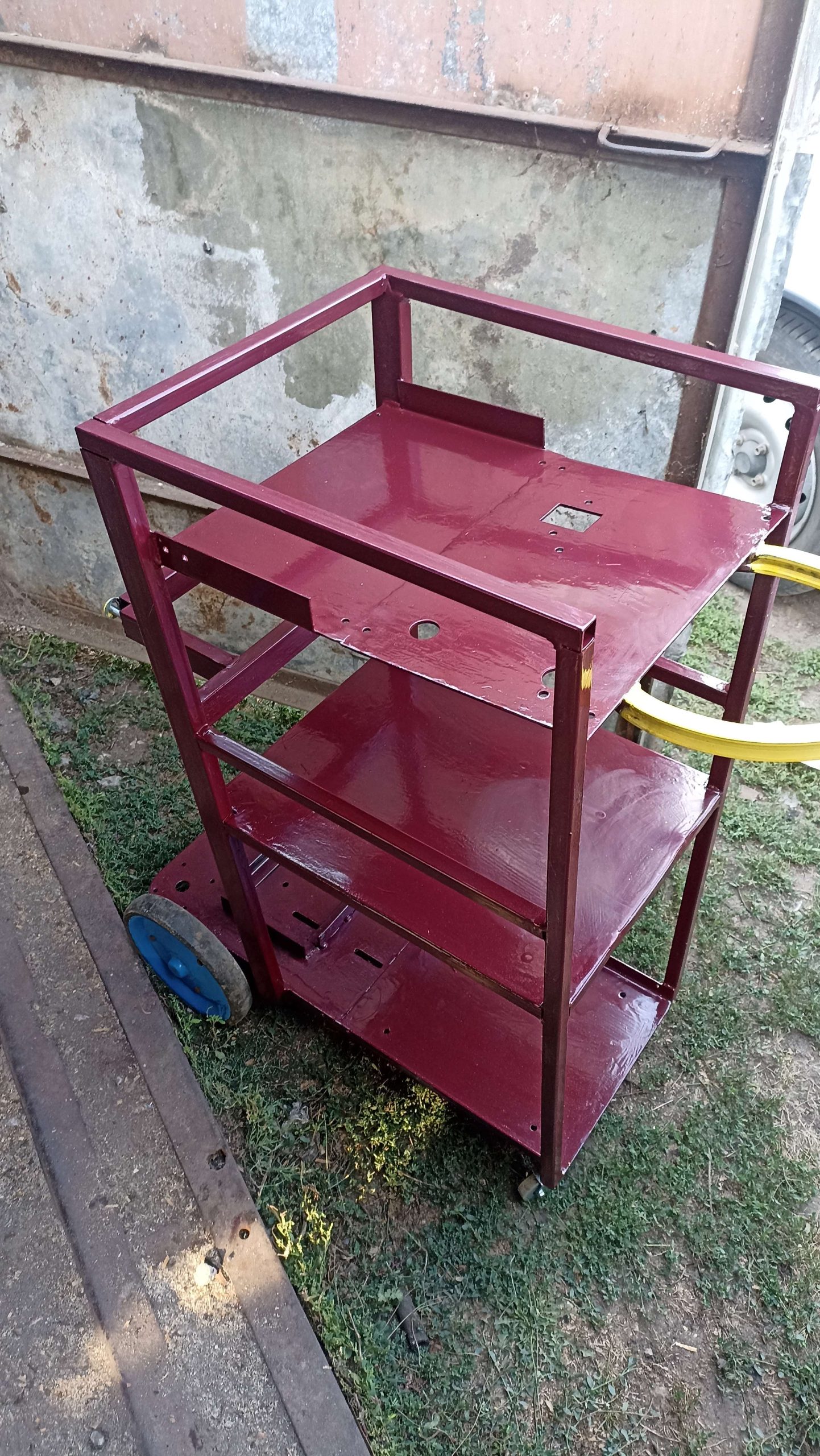

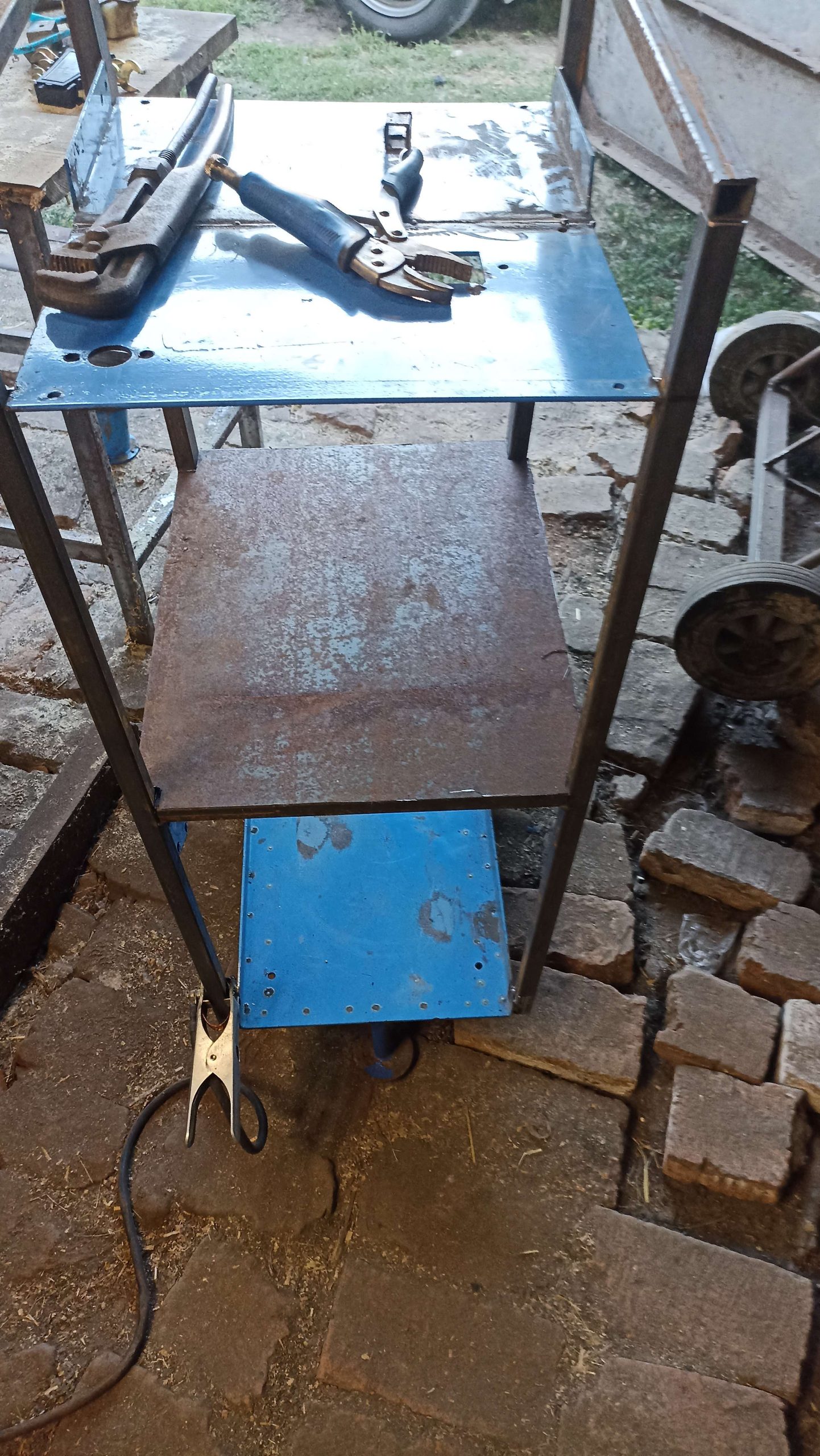

Трехъярусная компоновка:
- Нижний ярус: Полка под тяжелый инструмент, кабели и массы.
- Средний ярус: Установка сварочного полуавтомата с удобным доступом к органам управления и панели настроек.
- Верхний ярус: Площадка под сварочную маску «Хамелеон», антипригарные спреи и текущий инструмент.
Задняя площадка под баллон: В кормовой части конструкции зафиксирована платформа с низким центром тяжести для безопасной установки и транспортировки сварочного баллона с редуктором.
Маневренность и устойчивость: Сохранены крупные задние колеса для легкого преодоления порогов и неровностей пола, а спереди установлены поворотные малые колеса для разворота тележки на месте.
Оснастка и органайзеры: Приварена удобная изогнутая ручка для катания, боковые кронштейны-крюки для смотки сварочной горелки и фиксации магнитных угольников.

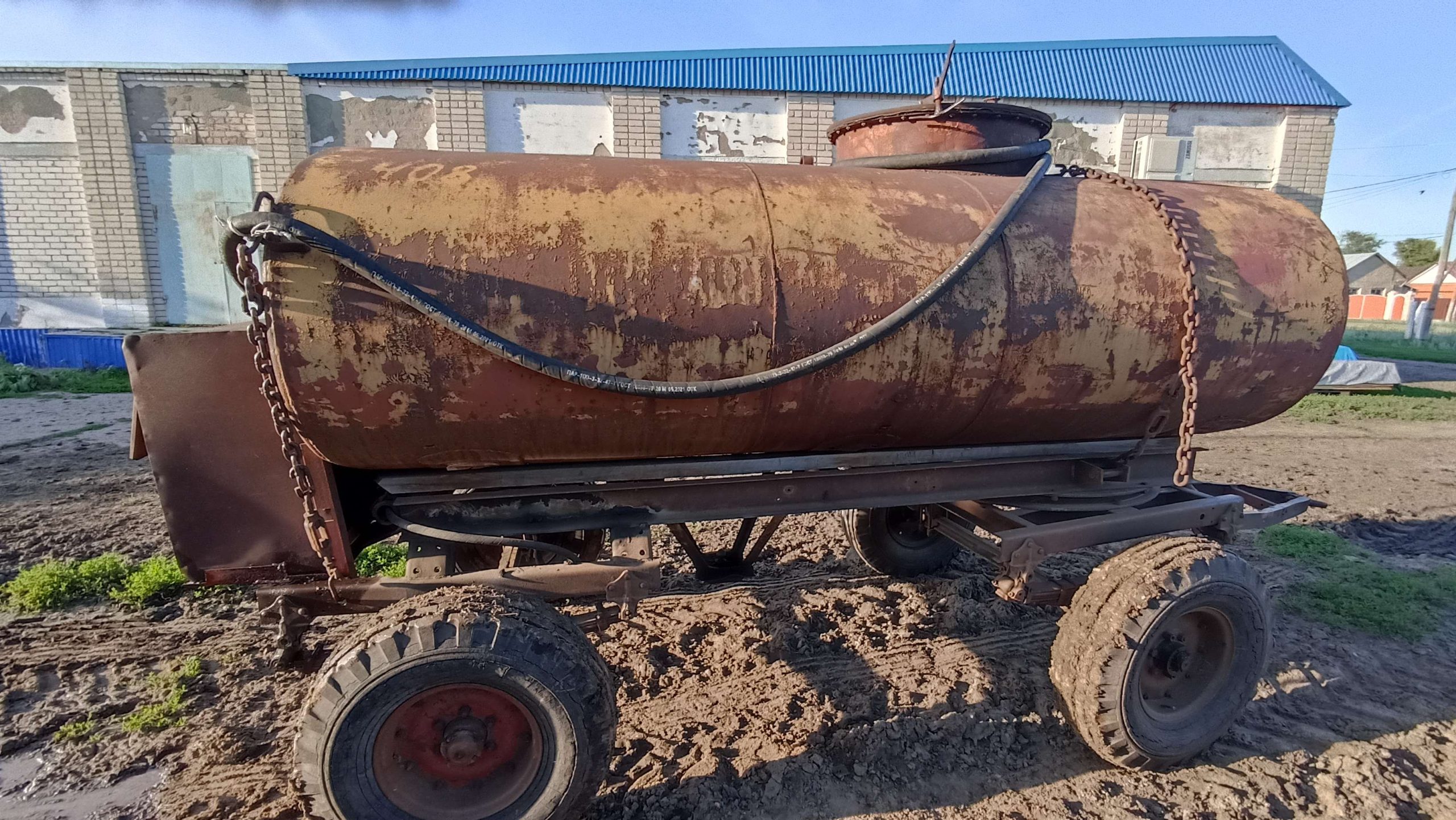

Врезка сливного крана в цистерну для дизельного топлива

Технические характеристики:

Назначение: Монтаж нижнего сливного узла (определителя остатка/слива) на мобильной цистерне топливозаправщика.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальной резьбовой патрубок (сгон), латунный шаровой кран, герметизирующая паста/ФУМ-лента.
Безопасность: Выполнение правил пожарной безопасности при сварочных работах на емкостях из-под ГСМ (пропаривание/промывка и заполнение водой).

Особенности выполнения и соблюдение ТБ:

Подготовка и пожаробезопасность: Цистерна прошла предварительную промывку от остатков дизельного топлива и была частично заполнена водой для вытеснения взрывоопасных горючих паров из зоны сварки.

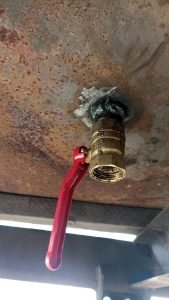

Врезка стального адаптера: К нижней точке корпуса емкости полуавтоматом приварен стальной резьбовой сгон. Шов выполнен по кругу с глубоким проплавлением и плотной заваркой для обеспечения полной герметичности под гидростатическим давлением.
Сверление канала: Проделывание сливного отверстия в стенке цистерны выполнялось дрелью непосредственно через приваренный патрубок, что позволило избежать повреждения резьбы и получить чистое отверстие точно по центру.

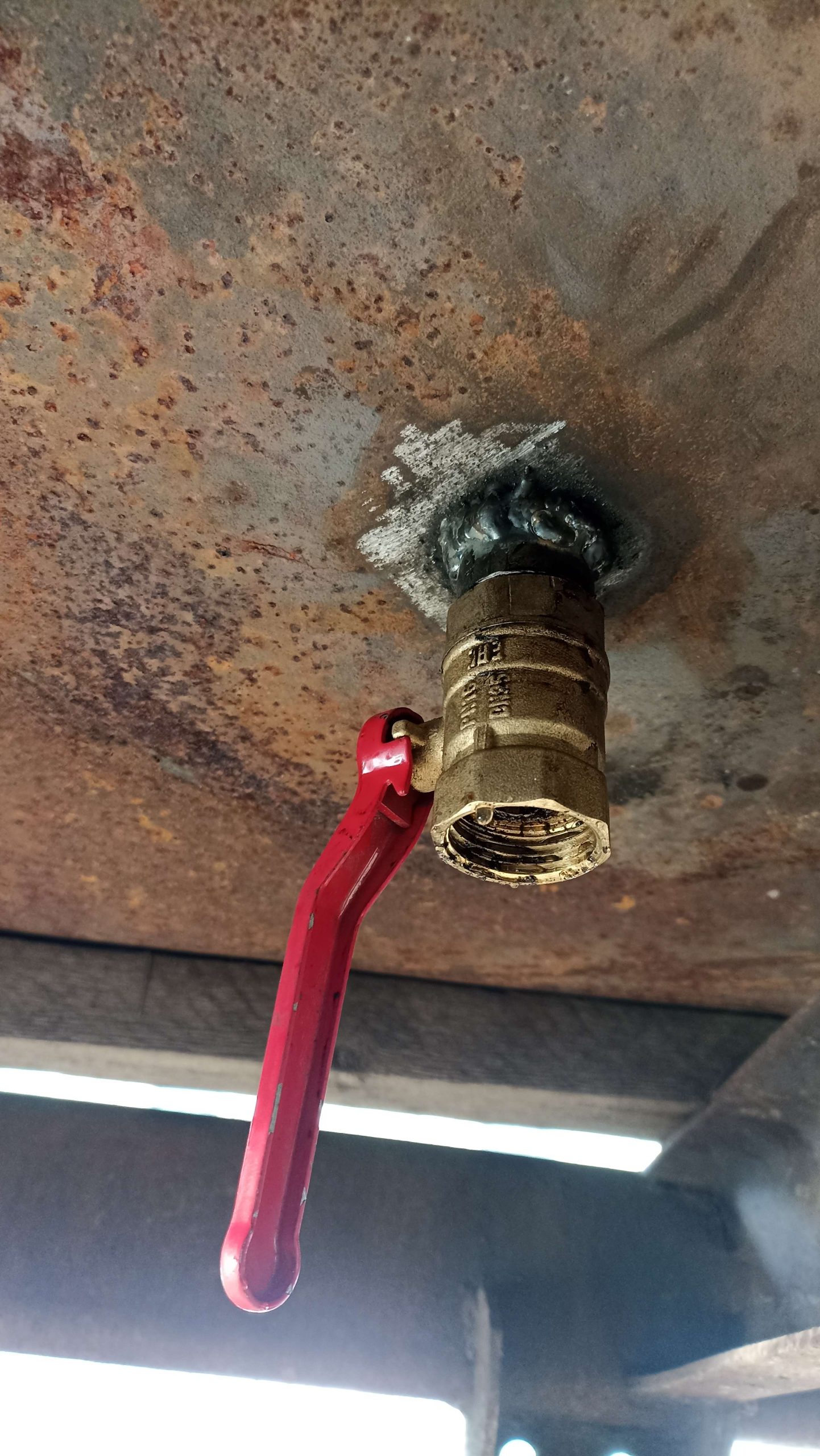

Монтаж запорной арматуры: В приваренный стальной адаптер на резьбу смонтирован полнопроходной шаровой кран с рычагом для удобного слива топлива.

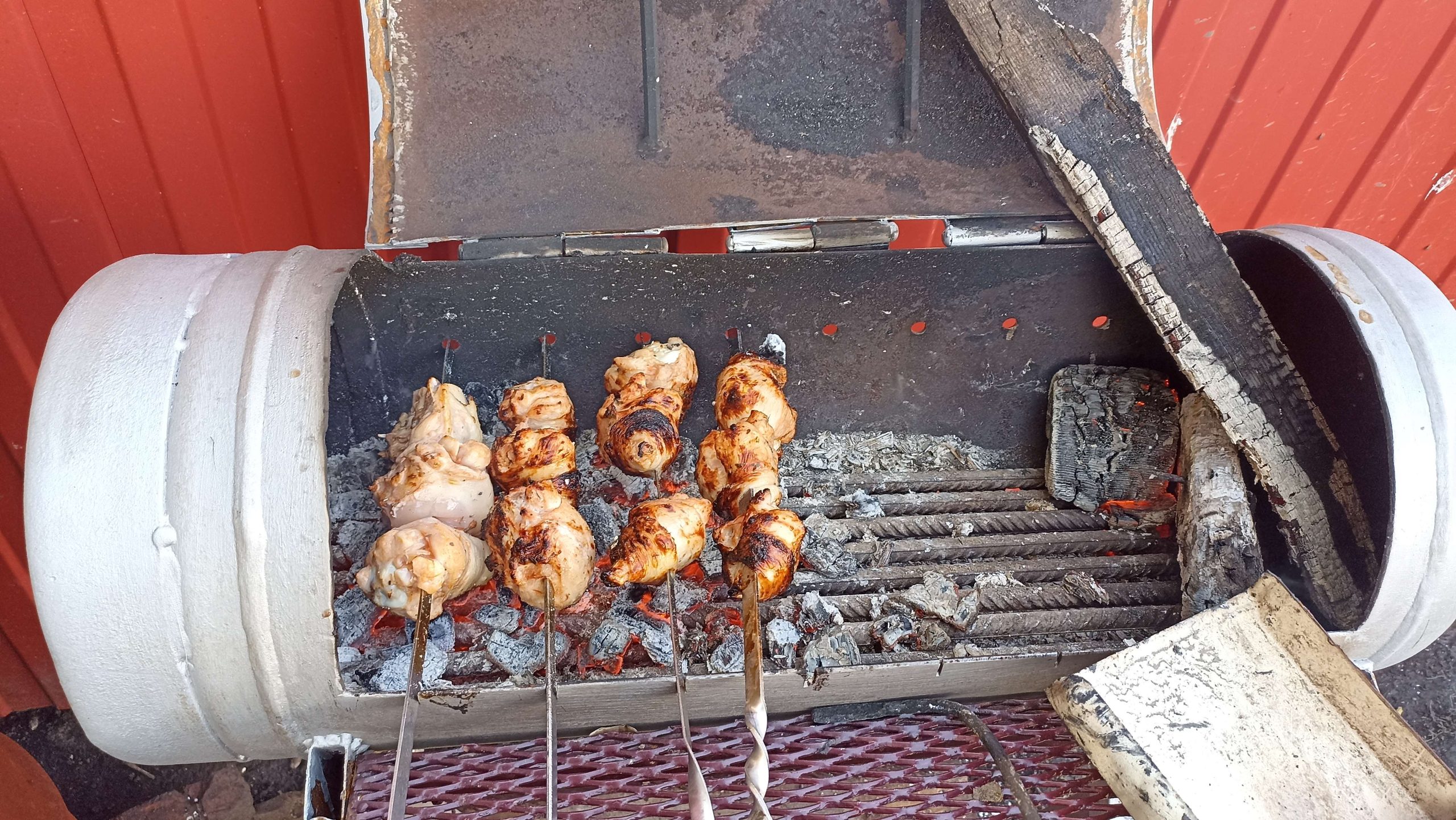

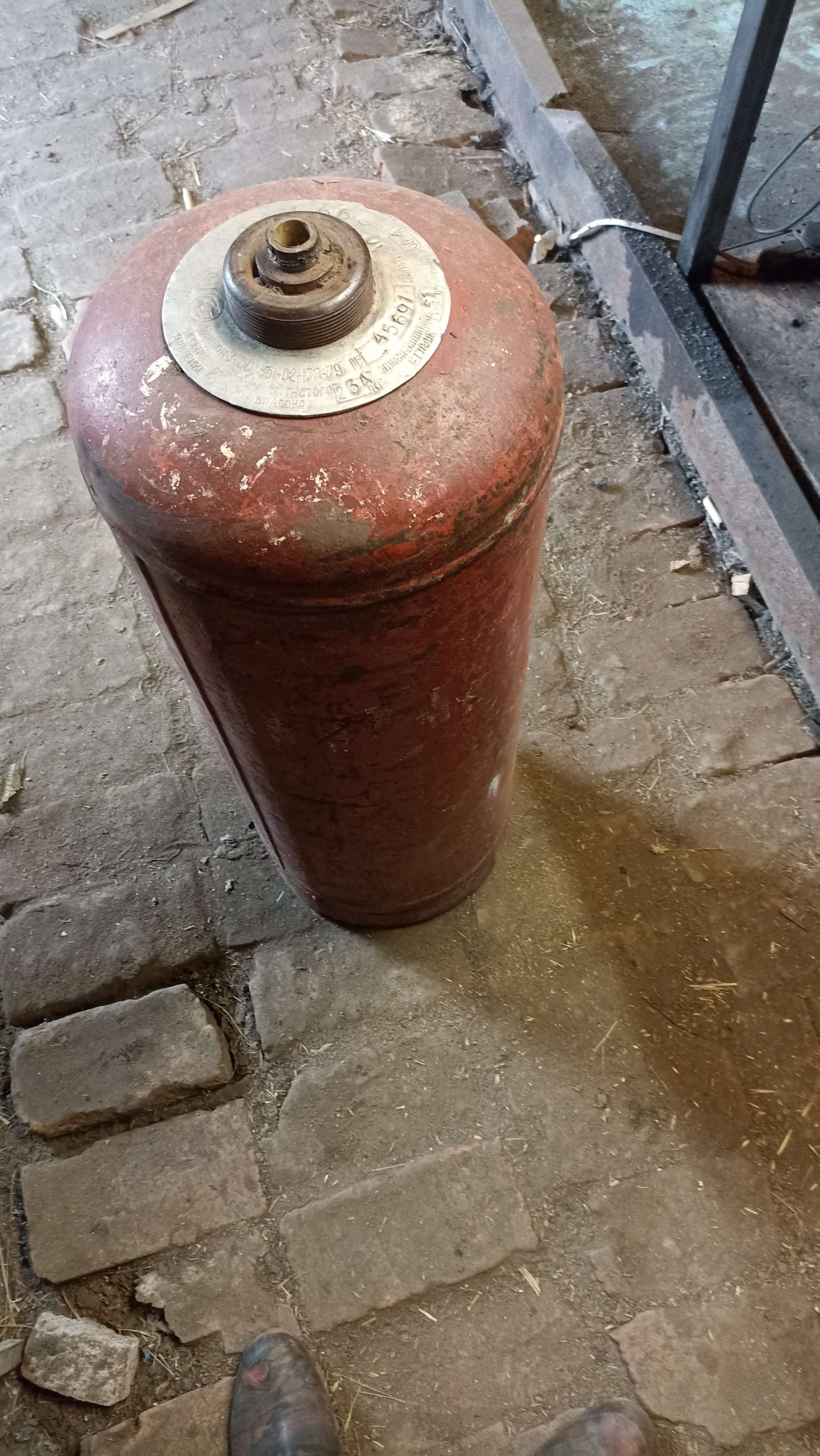

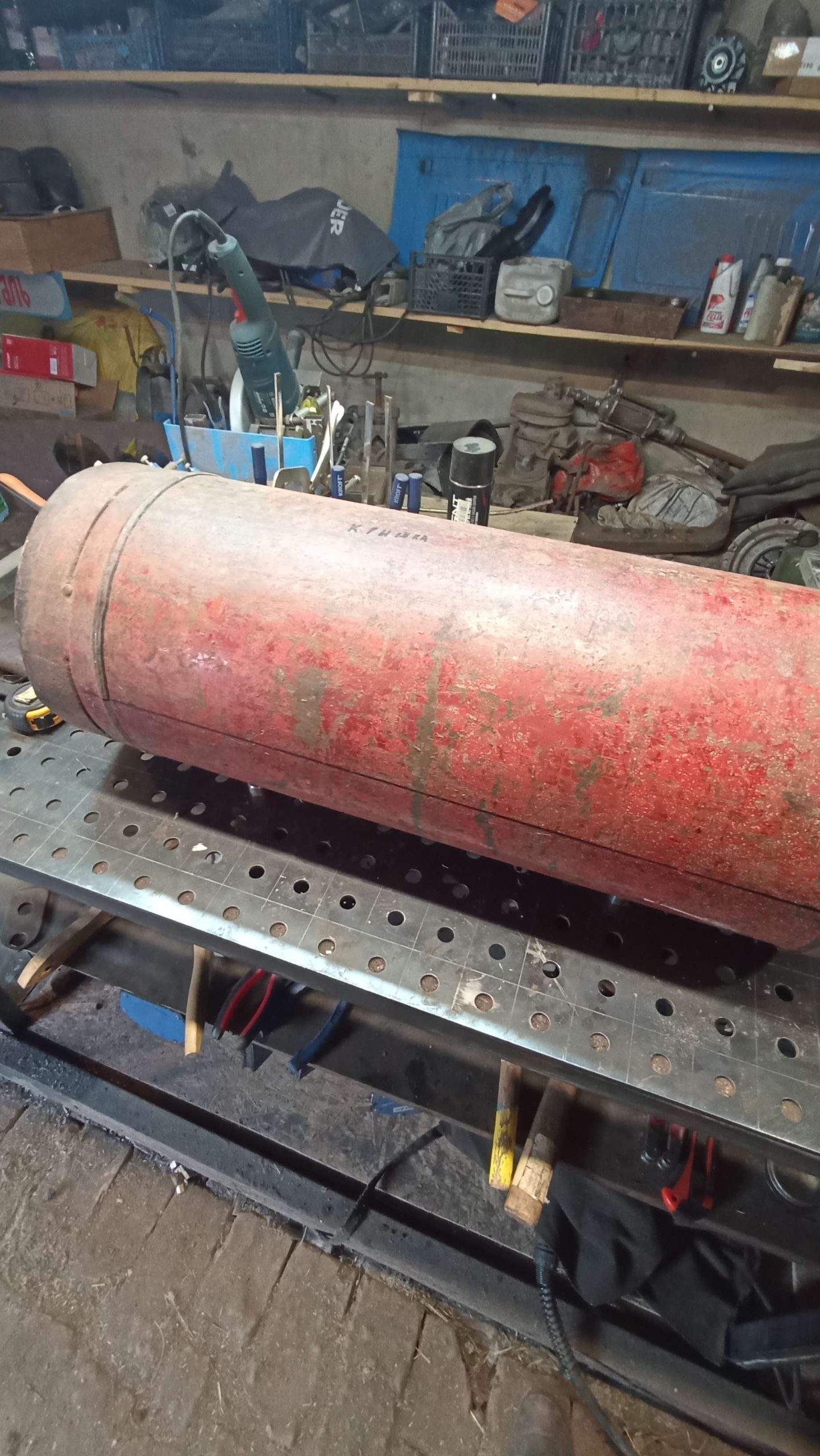

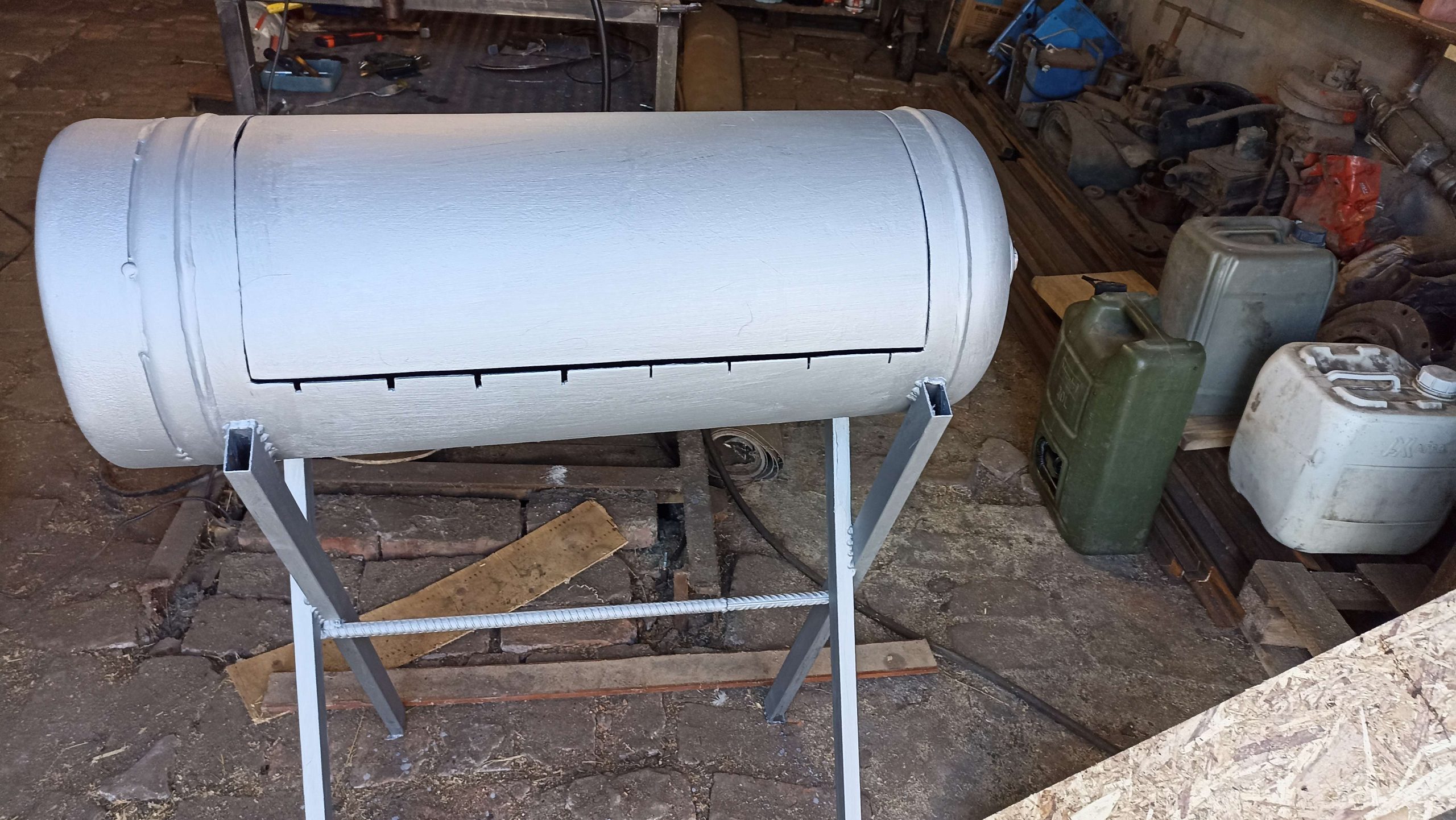

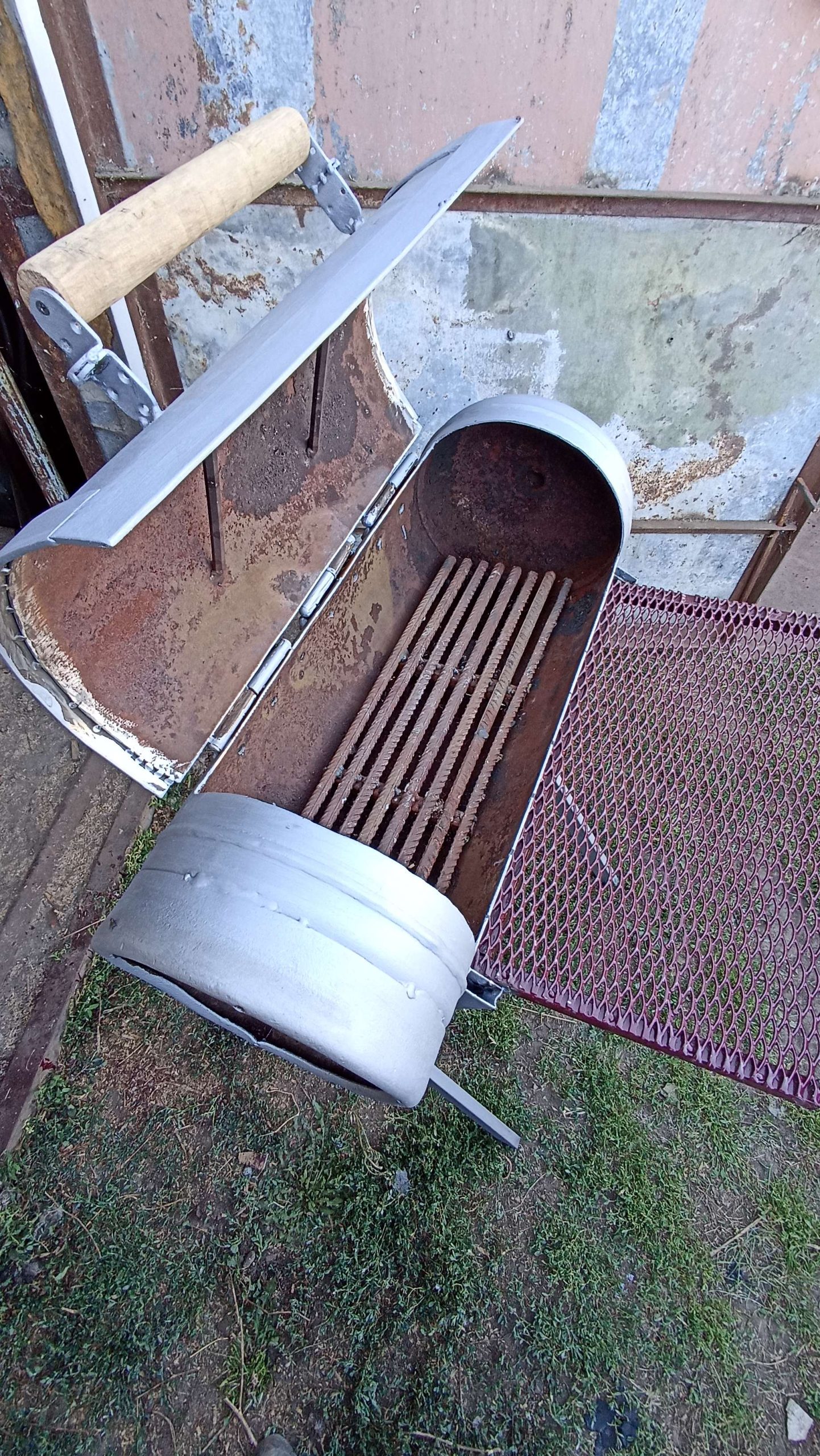

Мангал-барбекю из пропанового баллона со съемным колосником

Технические характеристики:

Назначение: Приготовление блюд на углях (шашлык, барбекю, запекание) с возможностью регулировки жара крышкой.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Толстостенный газовый баллон (пропан), арматура (колосник), профильная труба (ножки/подставка), просечно-вытяжная сетка (столик-полка), деревянная ручка.
Покрытие: Термостойкая кремнийорганическая краска.

Особенности конструкции и сборки:

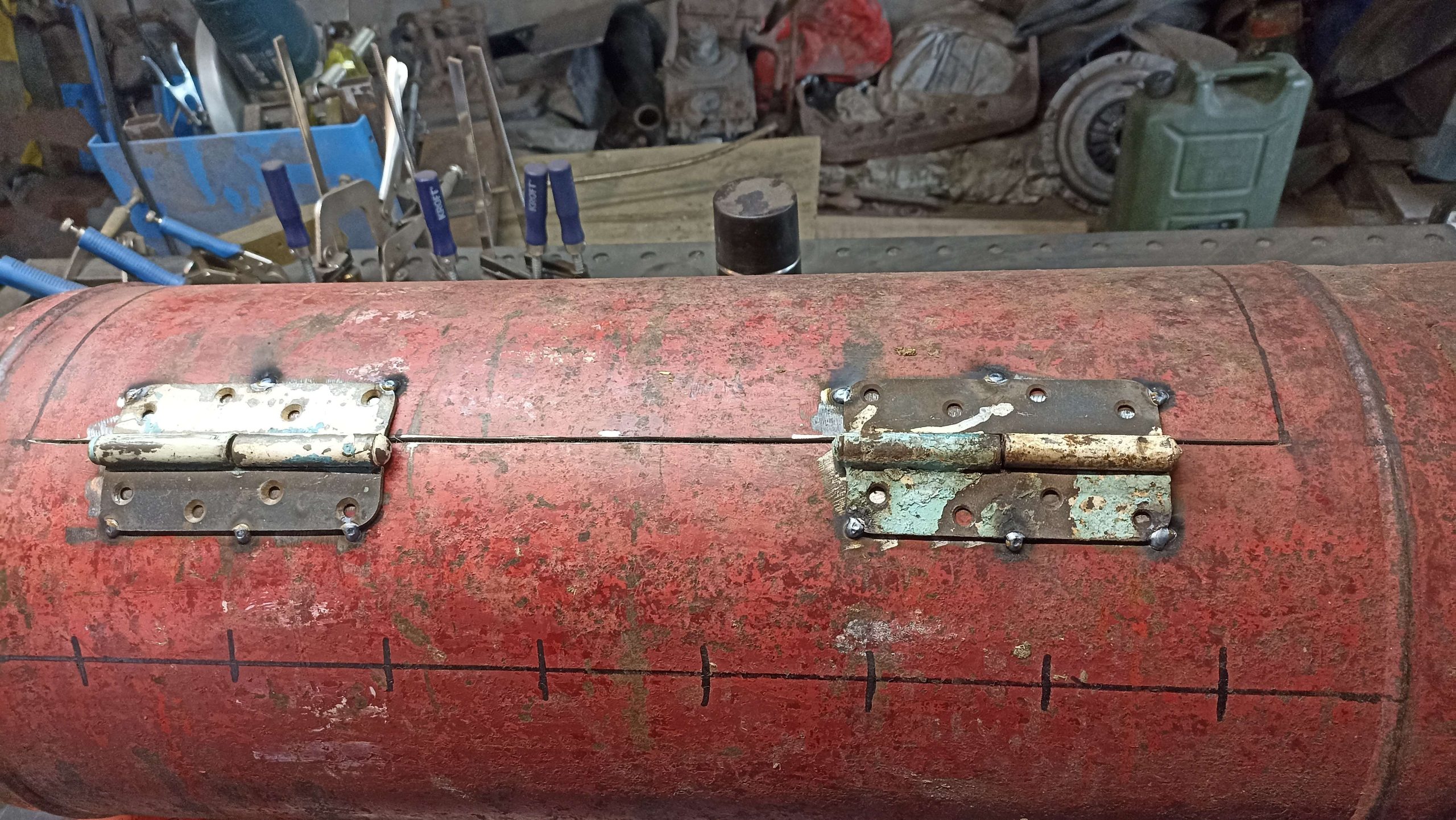

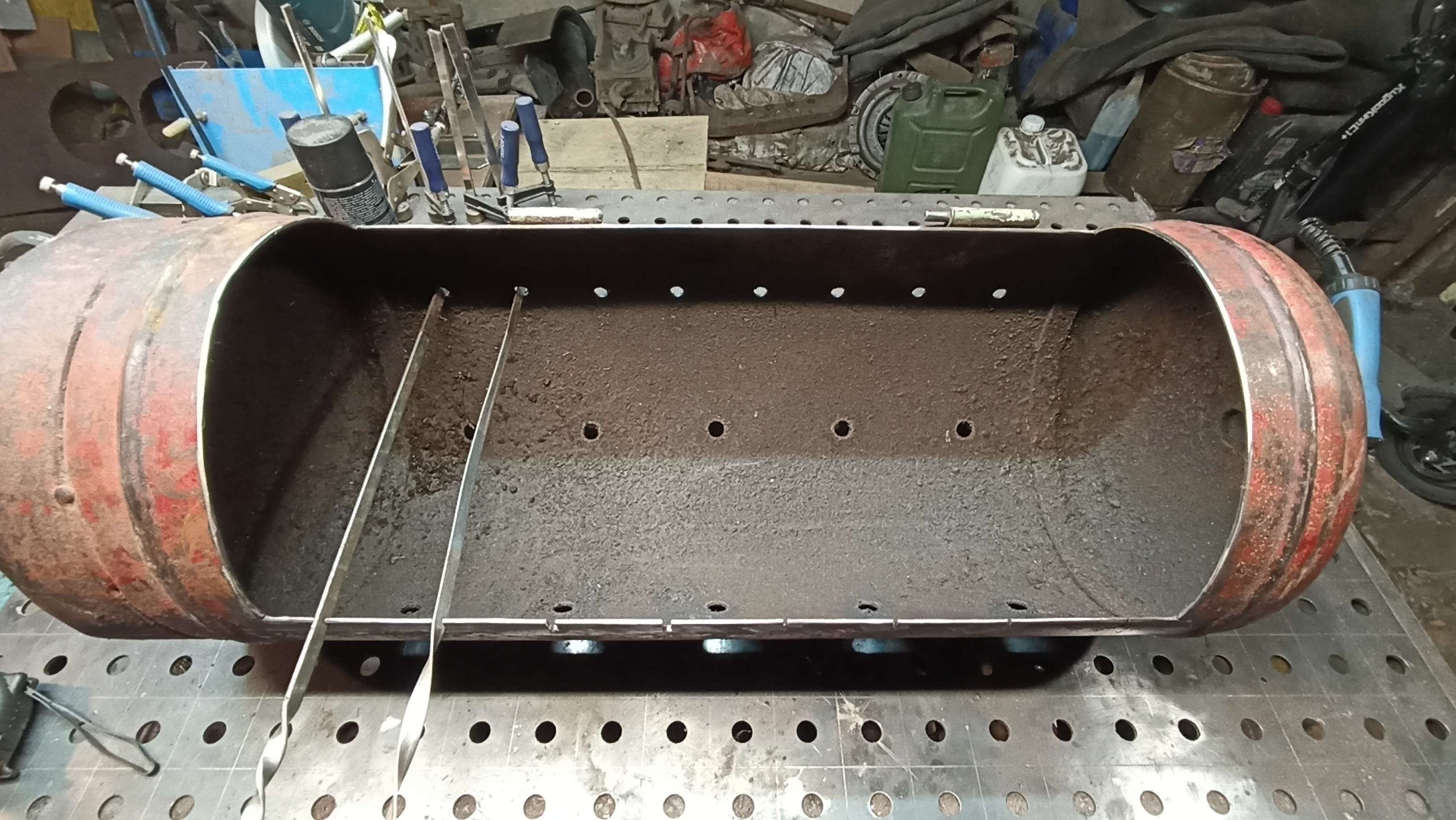

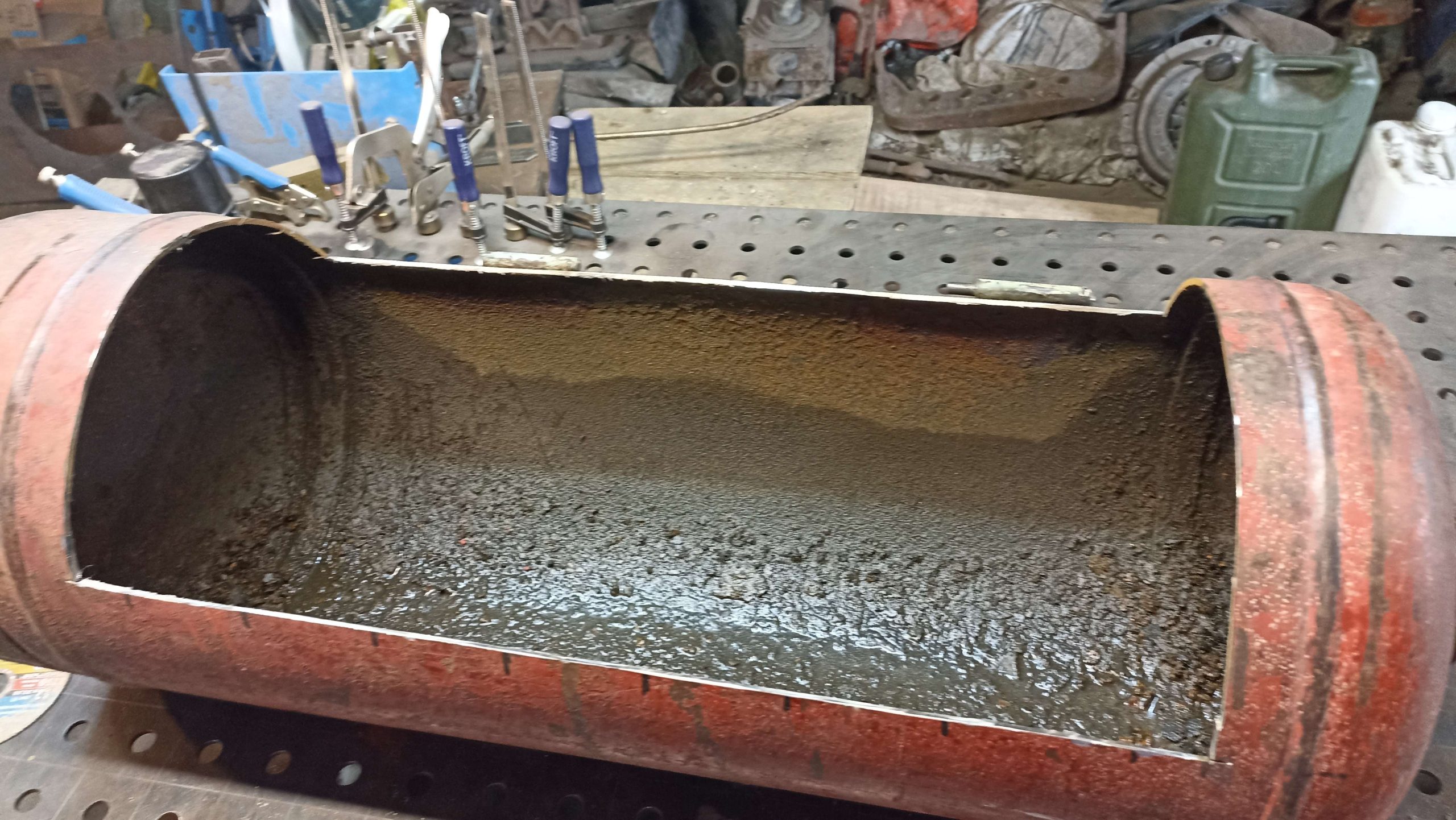

Безопасная подготовка емкости: Из баллона полностью выкручен вентиль, вымыт газовый конденсат и выполнена промывка водой перед резкой и сваркой.

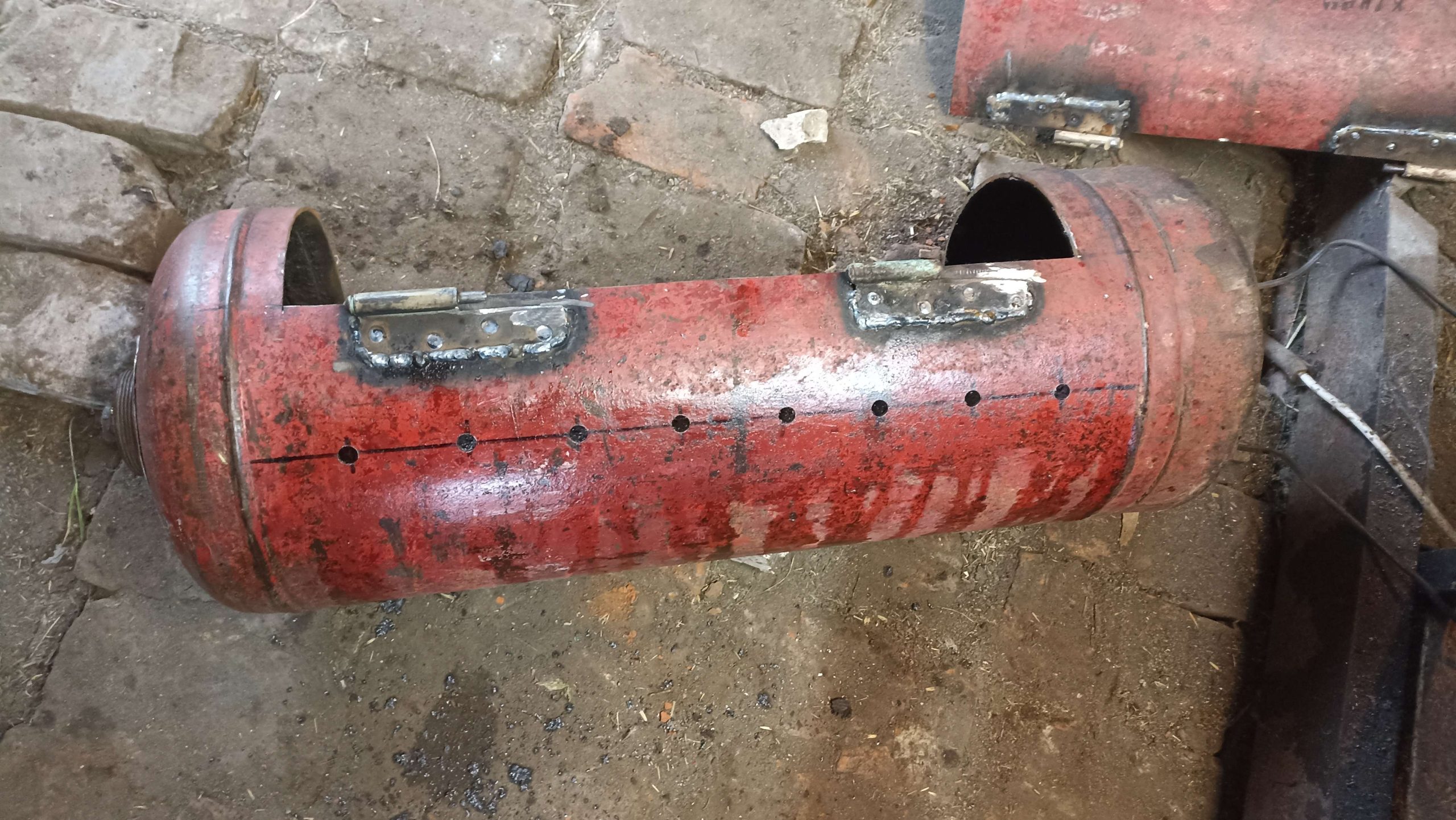

Точная разметка и посадка петлей: Петли приваривались полуавтоматом до окончательного вырезания крышки — это исключило перекос и зазоры при открывании.
Эргономика для шампуров: Высверлены продувные отверстия по бокам корпуса для подвода кислорода к углям, а по верхней кромке сделаны пазы для удобной фиксации шампуров под разными углами.
Съемный колосник и полка: Из арматуры сварен съемный колосниковый решетчатый поддон для сохранения дна и долговременного горения угля. Спереди закреплен удобный столик из просечно-вытяжного листа.
Защита от ожогов: На крышку приварена деревянная рукоятка на стальных кронштейнах, которая не нагревается во время готовки.

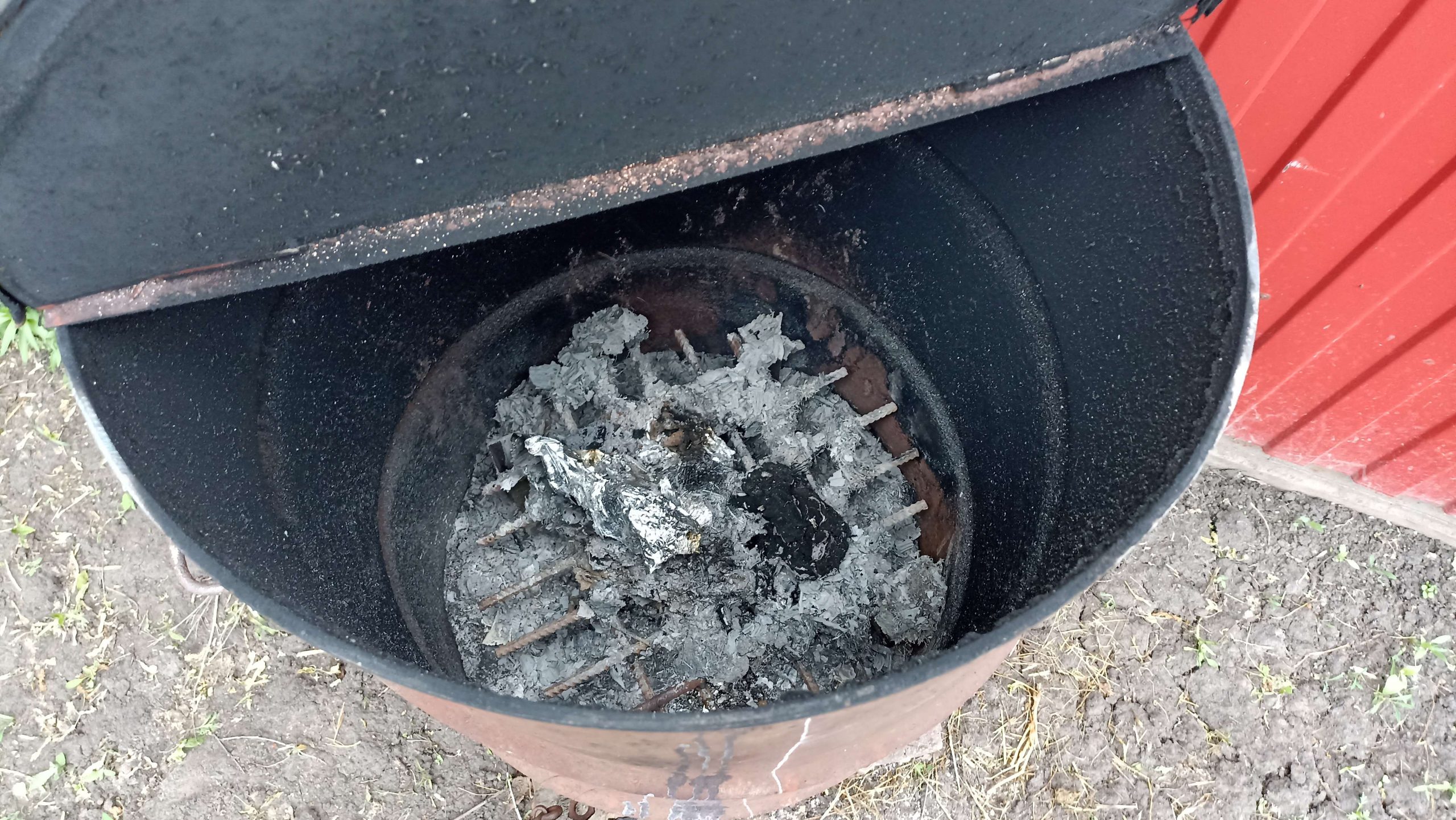

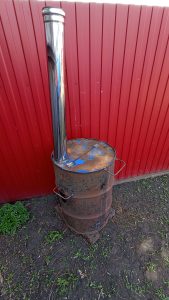

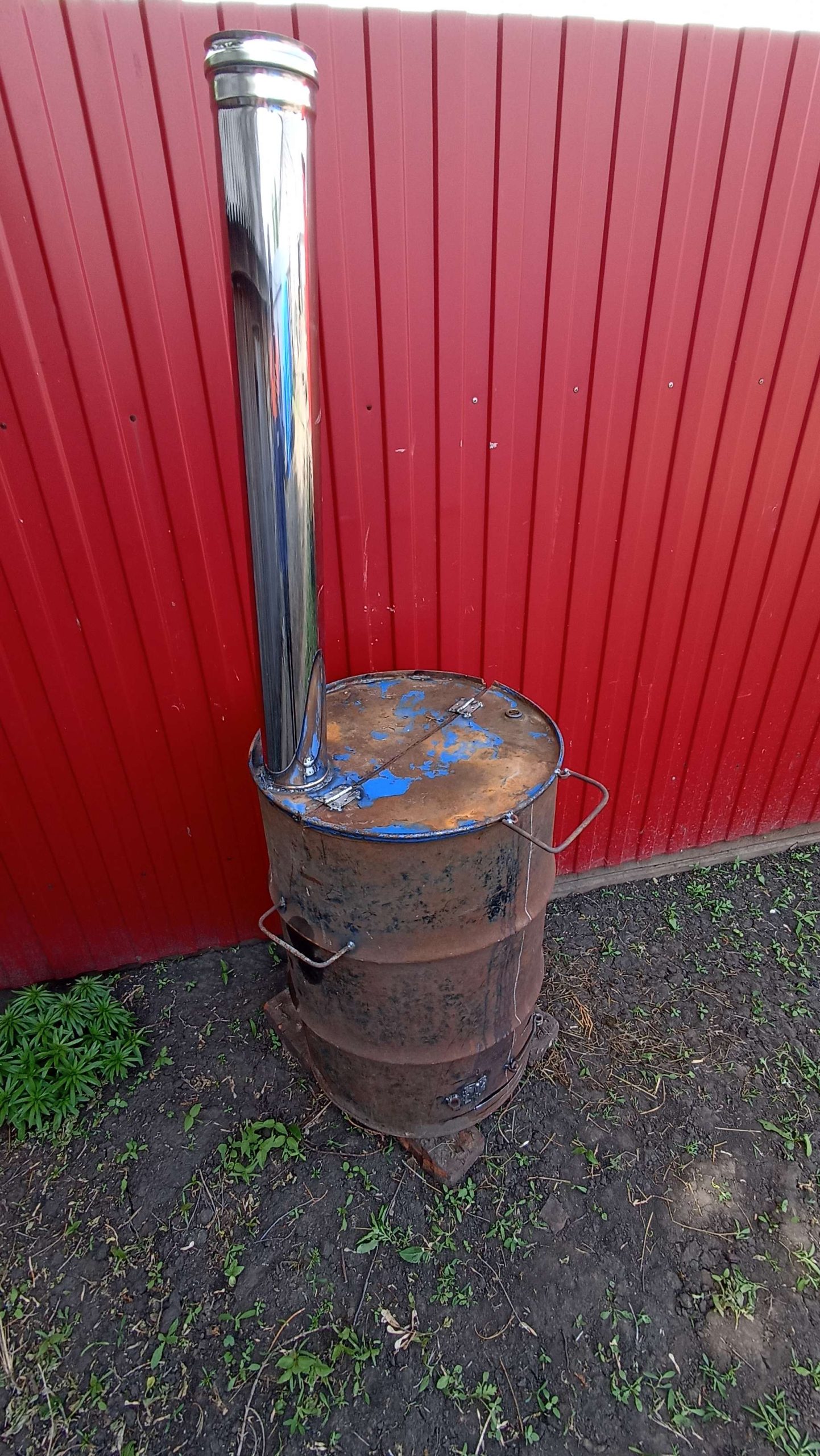

Безопасная садовая печь-утилизатор на базе 200-литровой бочки

Технические характеристики:

Назначение: Быстрая и пожаробезопасная утилизация горючего садового мусора, ветвей и бумаги на участке.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Конструктивные элементы: Стальная 200-л бочка, дымоходная труба из нержавеющей/жаропрочной стали, колосниковая решетка из арматуры, раскладная крышка на петлях, зольная дверца-поддувало с затвором, транспортировочные ручки.

Особенности конструкции и инжиниринга:

Эффективность горения (Нижняя тяга): В нижней части бочки вырезана зольная дверца на петлях со спиральным крючком-затвором. Она служит для регуляции подачи воздуха и быстрой очистки от золы.
Колосник из арматуры: Внутри бочки вварена решетка-колосник, подтягивающая мусор над дном. Это обеспечивает постоянный приток кислорода снизу и горение без задымления.

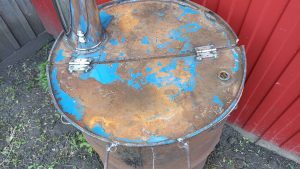

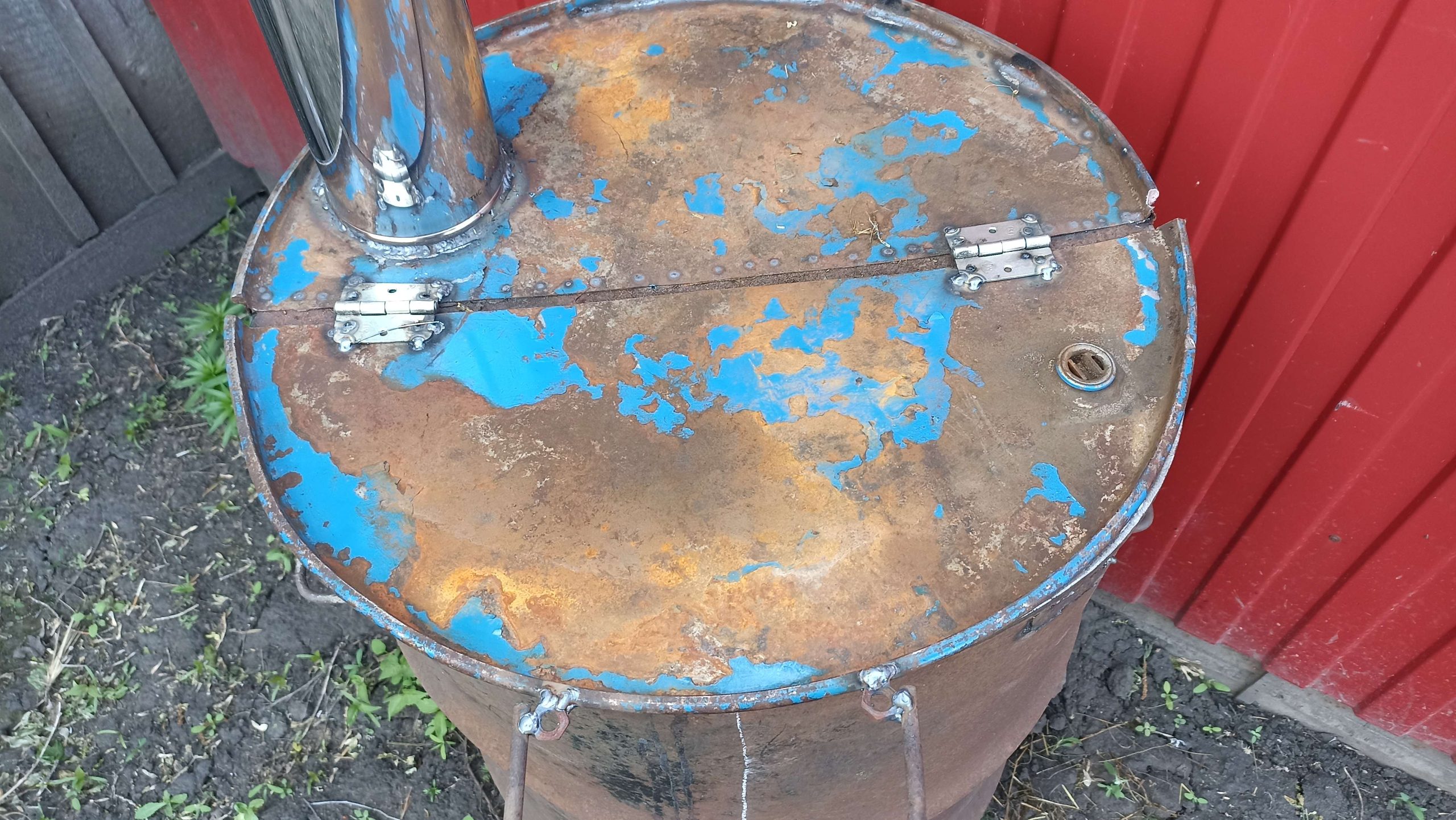

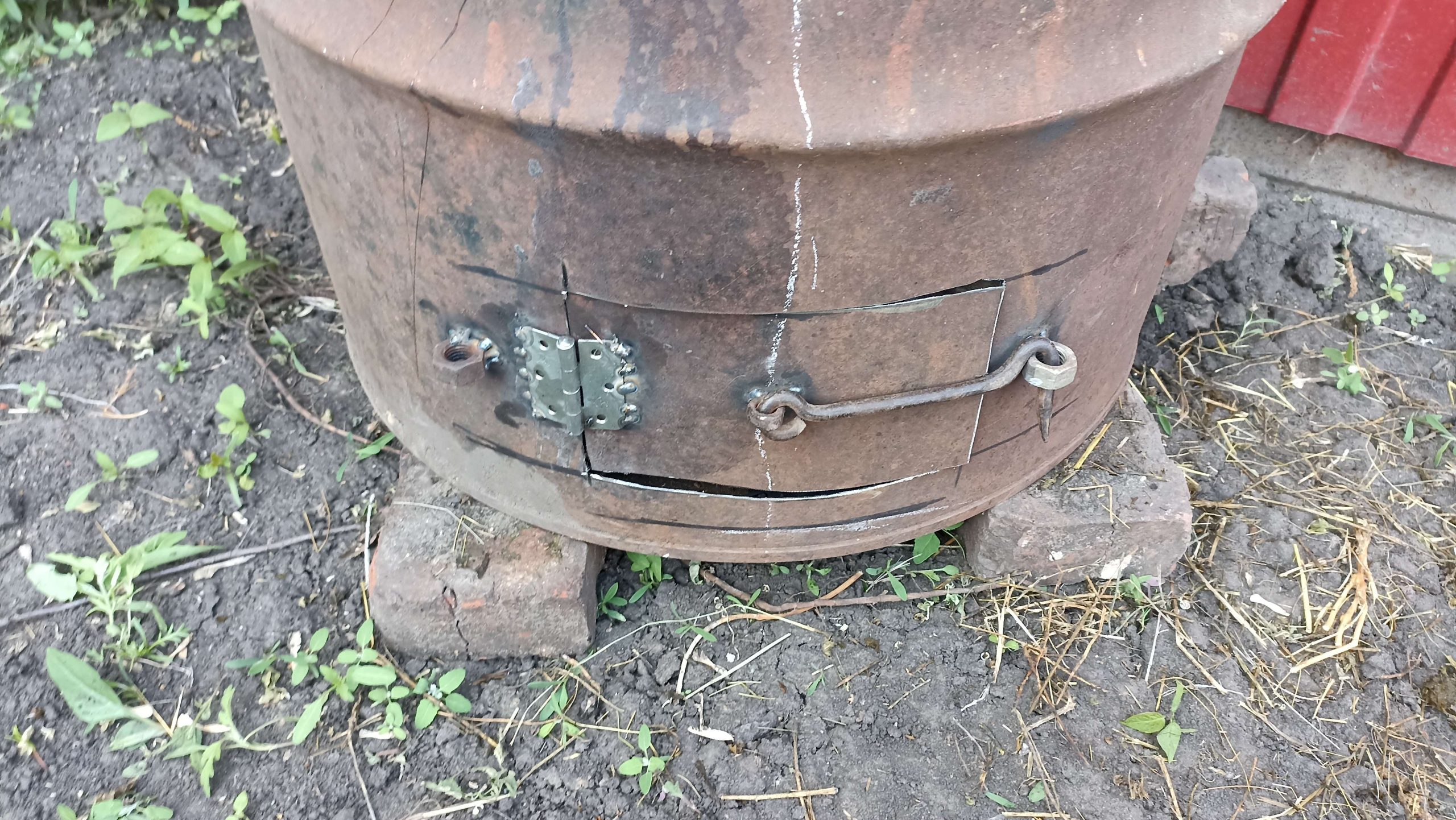

Безопасность и искрогашение: Торцевая крышка распилена пополам: одна часть жестко зафиксирована с врезанным высоким дымоходом, а вторая установлена на петлях для удобной загрузки мусора. Закрытая крышка полностью исключает разнос искр и углей ветром.
Транспортировка и эргономика: По бокам корпуса приварены прочные изогнутые ручки для удобного перемещения печи по участку.

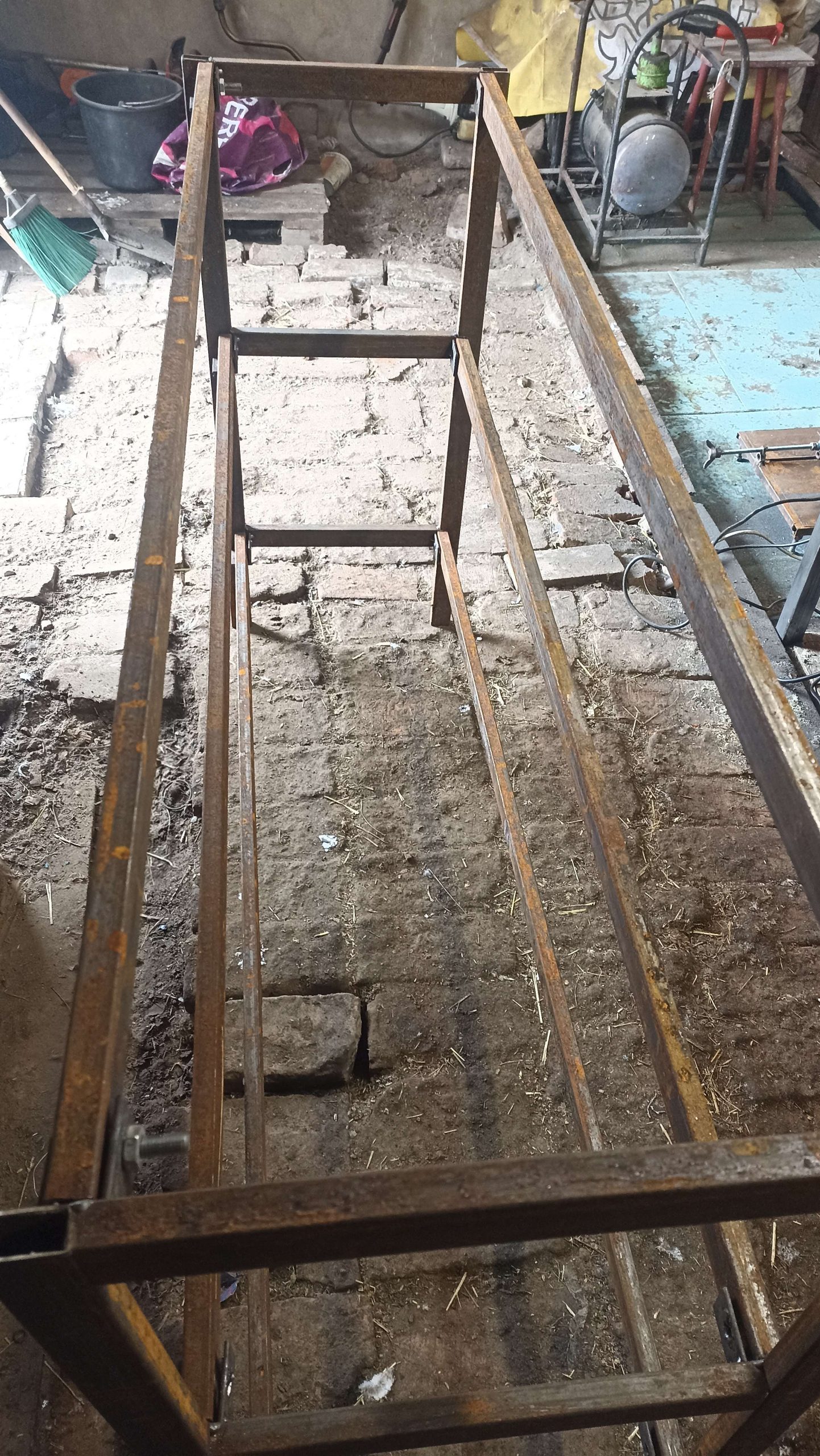

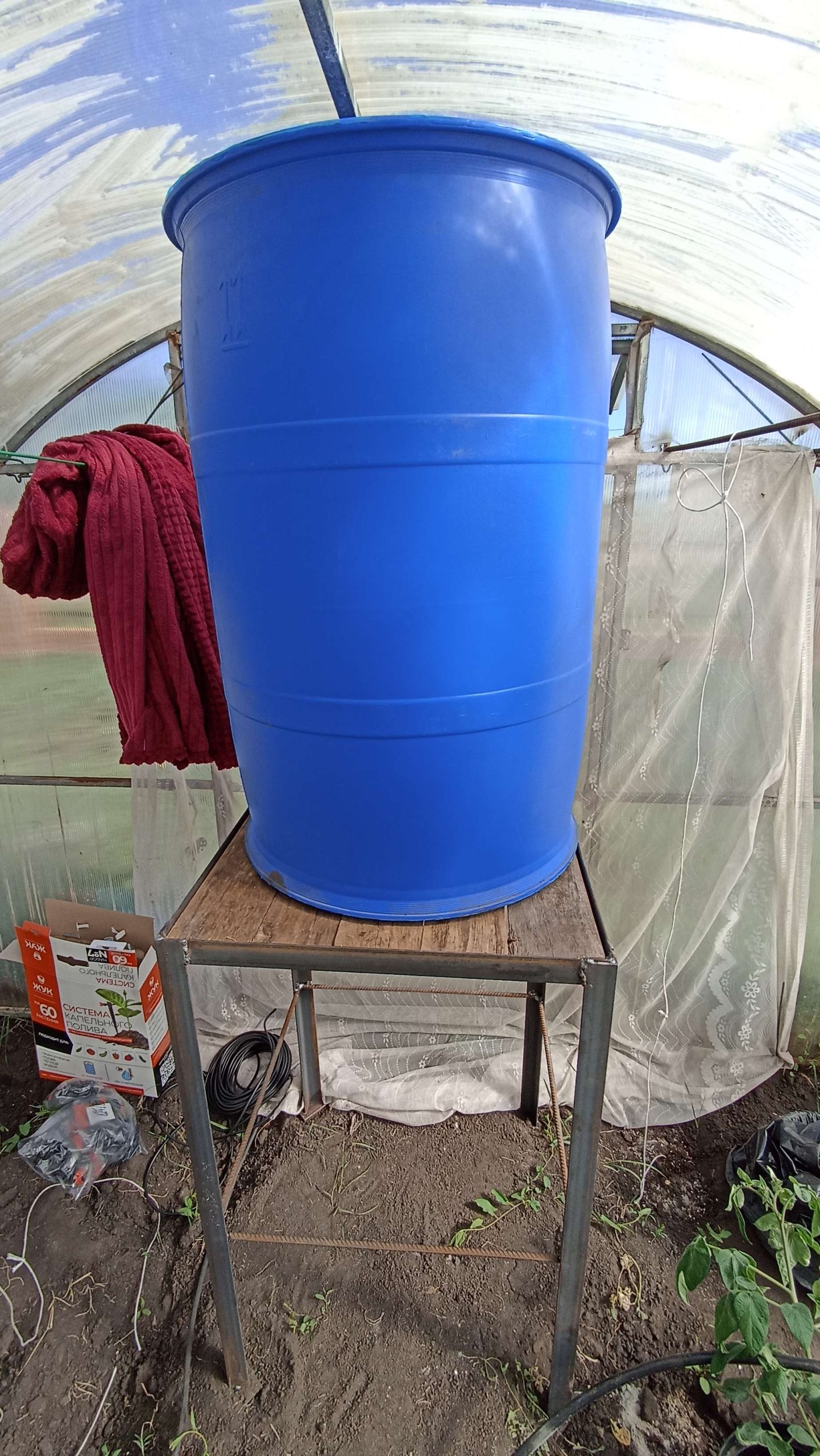

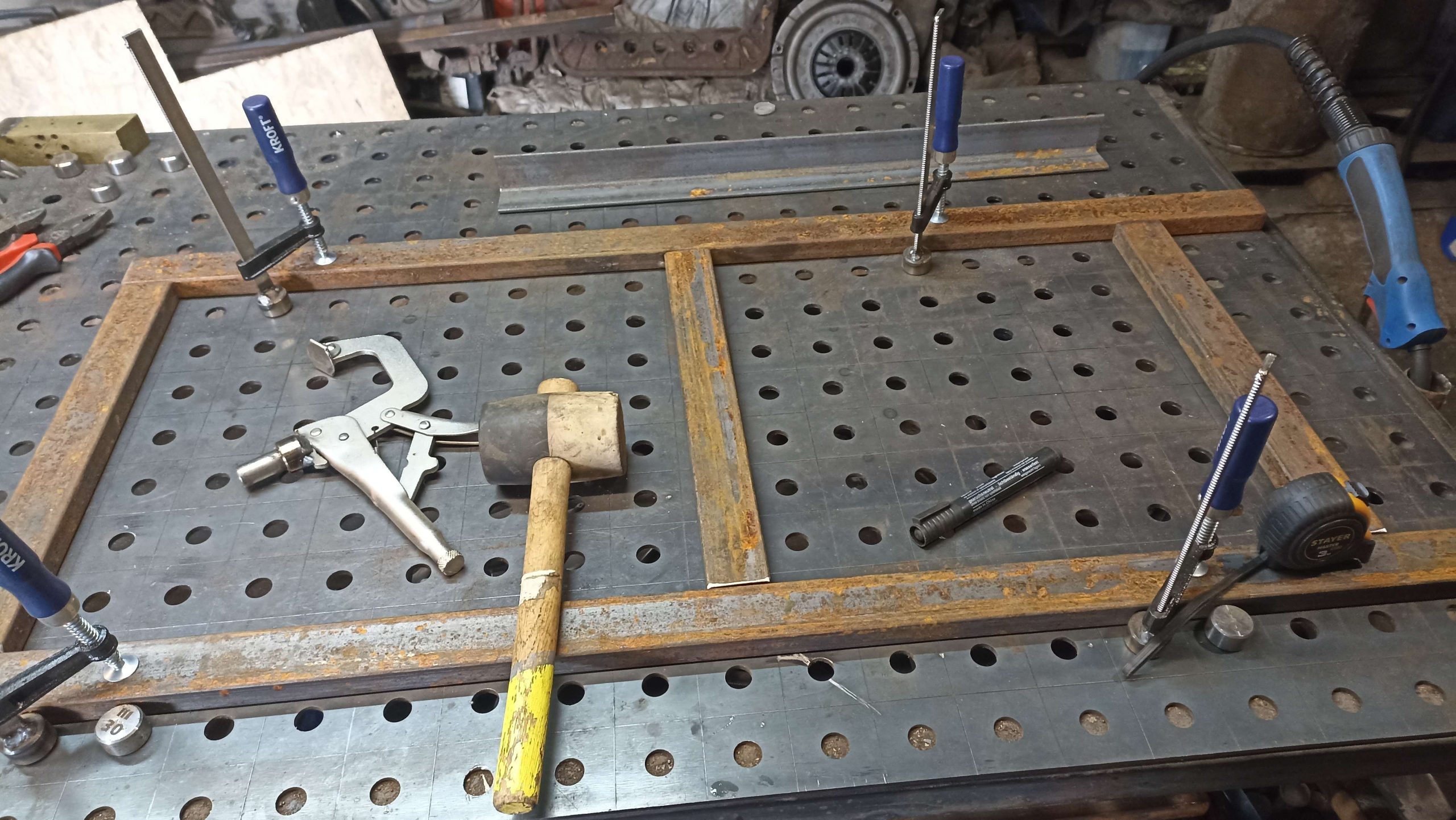

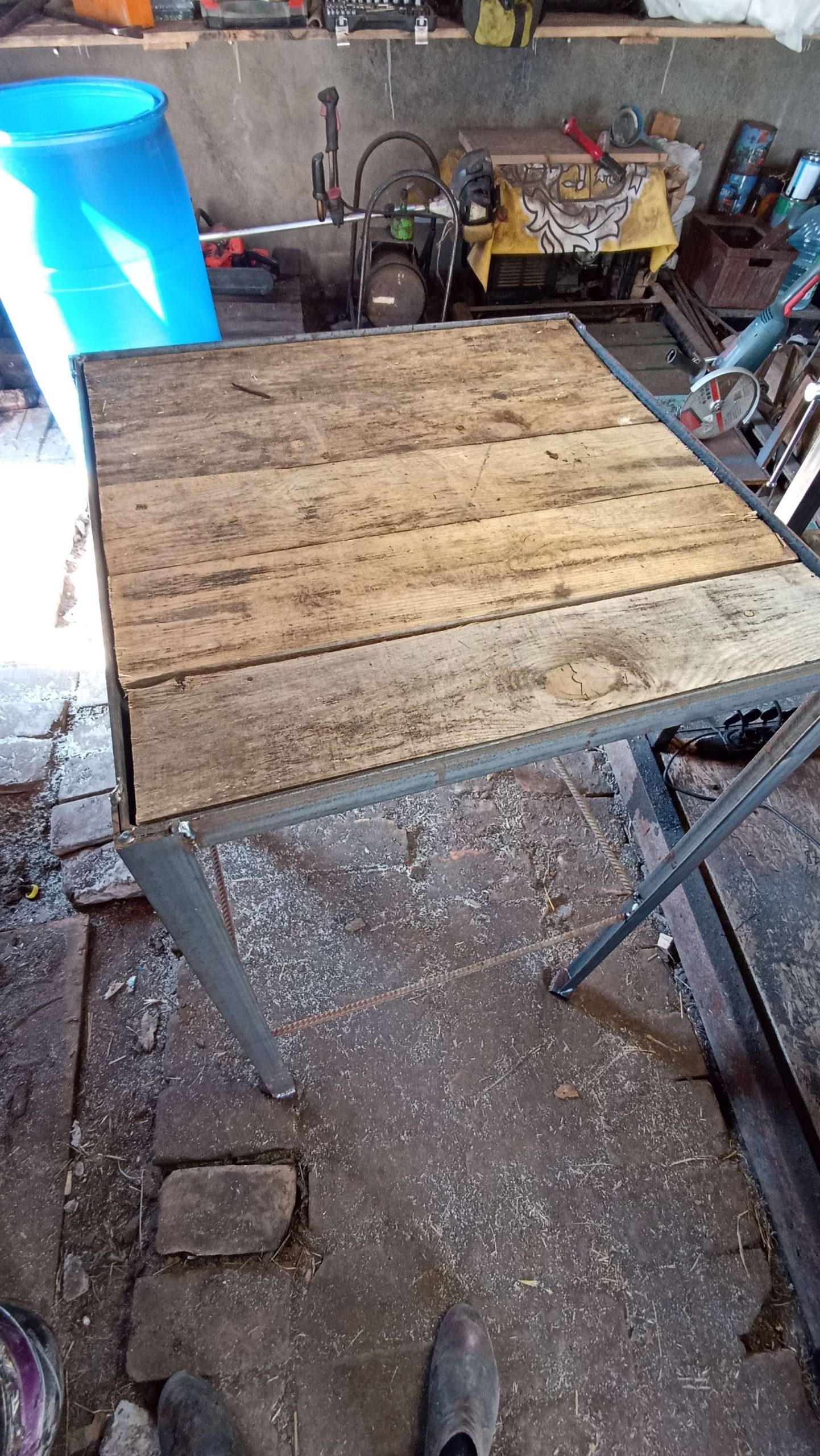

Силовая подставка под 200-литровую бочку для капельного полива

Технические характеристики:

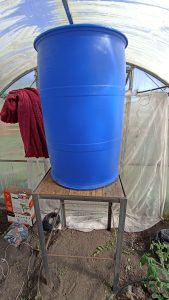

Назначение: Подъем емкости с водой на рабочую высоту для создания самотечного давления в системе капельного полива теплицы.
Расчетная нагрузка: Статическая нагрузка 200–250 кг (заполненная 200-литровая бочка).
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальной уголок / профильная труба (рама и ноги), арматура (связи жесткости), деревянный щит/настил (площадка), опорные пластины (пятки).

Особенности конструкции и сборки:

Пространственная жесткость: Ноги каркаса соединены перекрестными и продольными укосинами/связями из арматуры, что предотвращает раскачивание и складирование конструкции под тяжелым весом.
Распределение нагрузки: В нижней части опор приварены увеличенные стальные «пятки» (пластины), исключающие проседание подставки в мягкий грунт теплицы.

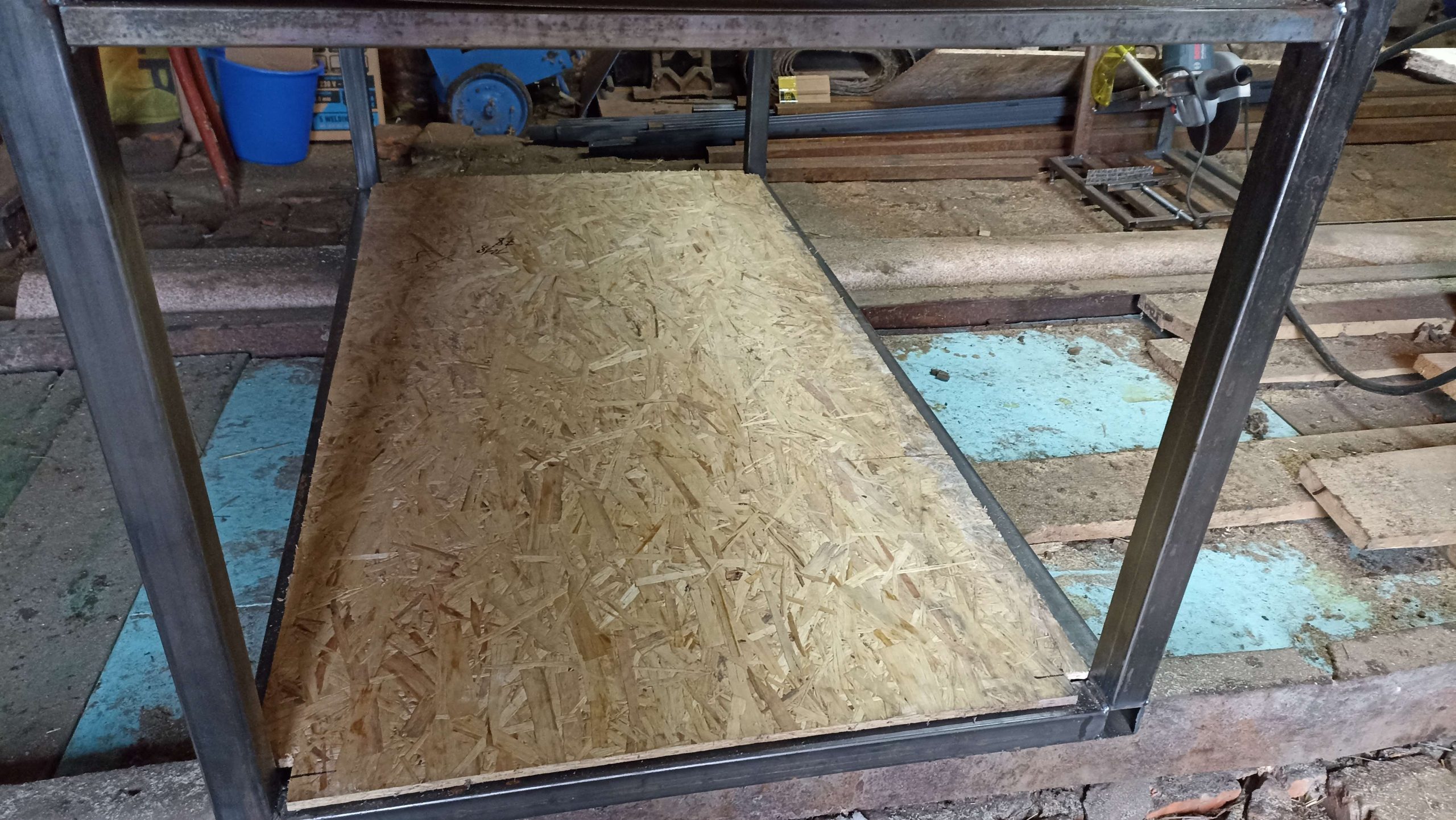

Рама под настил: Верхний контур сварен из уголка полочкой внутрь, создавая надежный защитный борт для фиксирования деревянного настила и самой бочки.

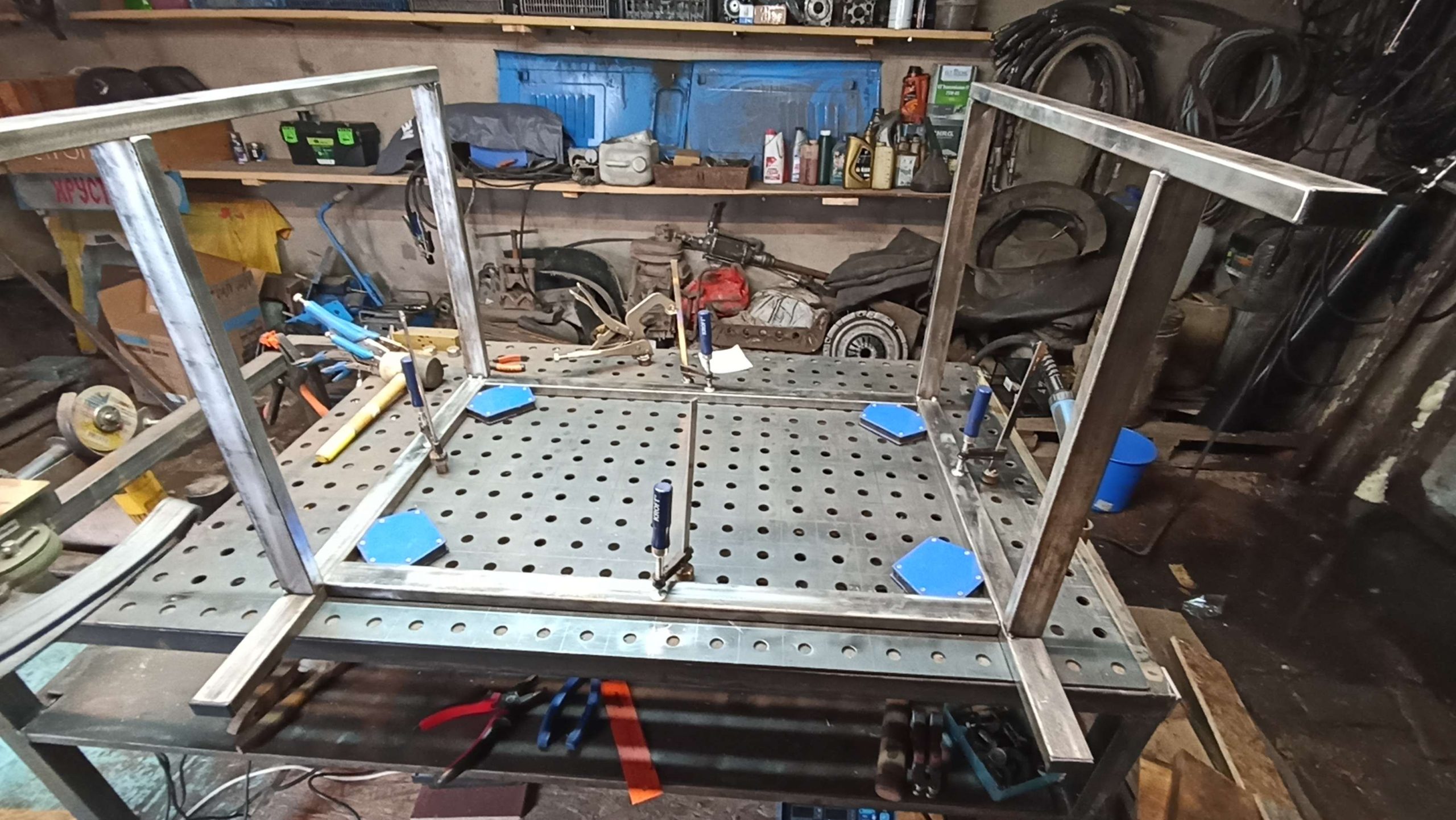

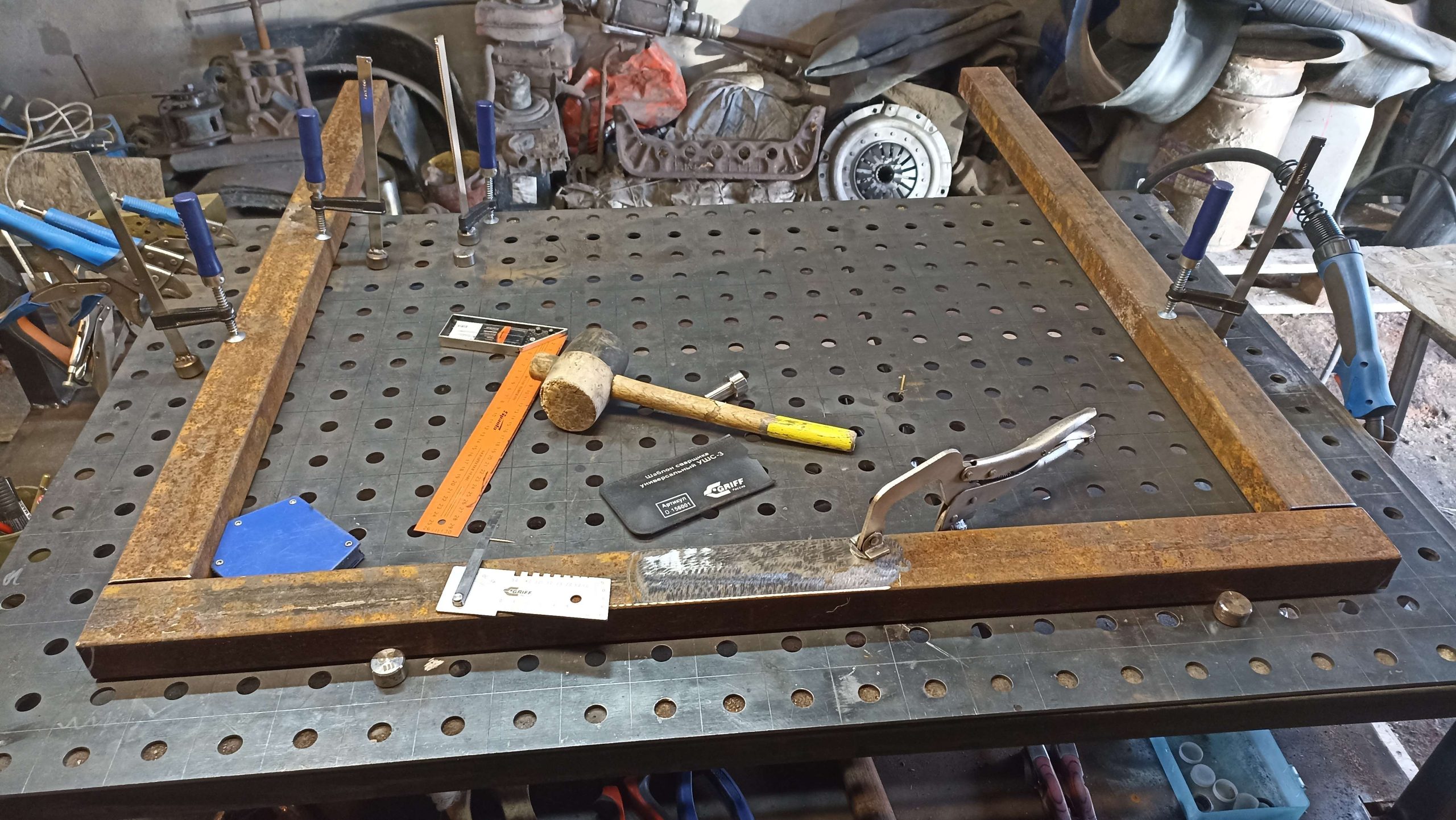

Контроль геометрии: Сборка рамы выполнялась на сварочном столе с прижимом струбцинами для выдерживания плоскости и углов 90°.

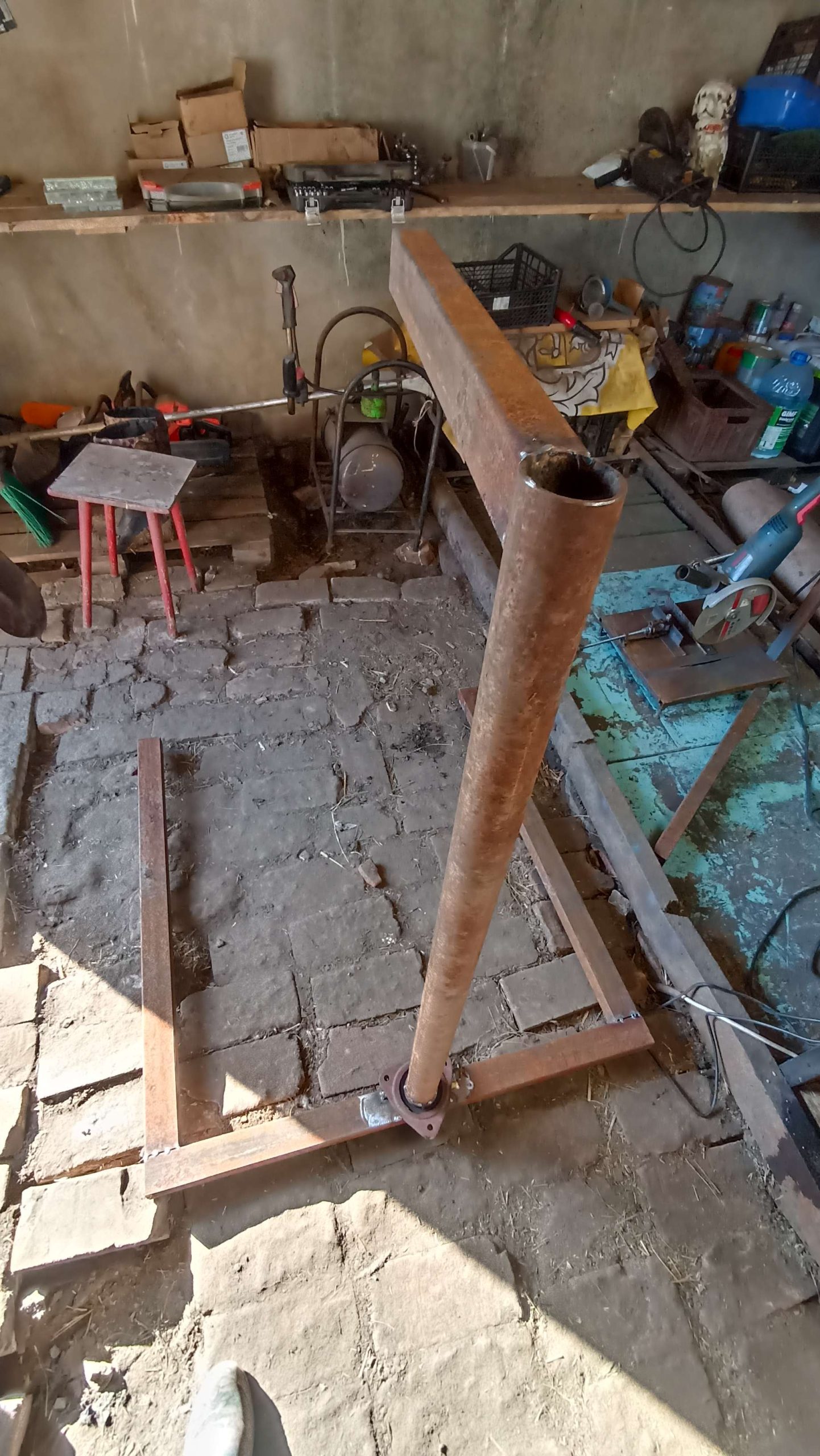

Переносной поворотный кран-гусь для погребов и колодцев (грузоподъемность 200 кг)

Технические характеристики:

Назначение: Механизация подъема и спуска тяжелых грузов (урожай, гидроаккумуляторы, насосы, оборудование) в люки погребов, технологические приямки и колодцы.
Грузоподъемность: До 200 кг.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Профильные трубы прямоугольного сечения, круглая труба (поворотная стойка), стальной фланец, монтажная пластина.
Оснастка: Ручная барабанная лебедка с текстильной лентой и храповым механизмом (защита от самопроизвольного разматывания).

Особенности конструкции и инжиниринга:

Расчет устойчивости: Ширина и вылет П-образного опорного основания рассчитаны так, чтобы сместить центр тяжести и полностью исключить опрокидывание подъемника при вылете стрелы с максимальным грузом.

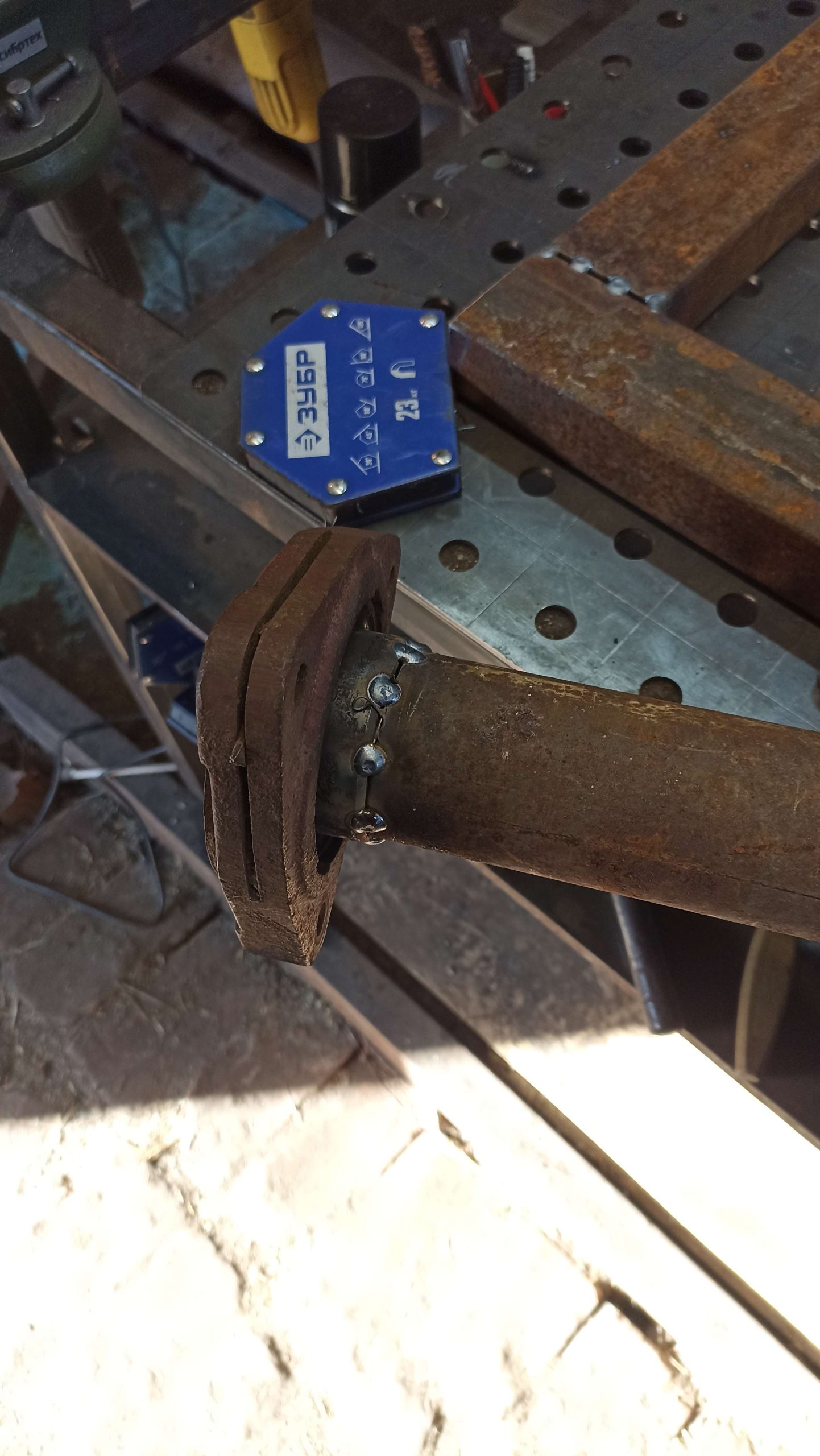

Поворотная стрела: Вертикальная стойка зафиксирована на фланцевом узле, что позволяет свободно вращать стрелу с грузом вокруг своей оси и фиксировать её в нужном положении для удобной разгрузки.

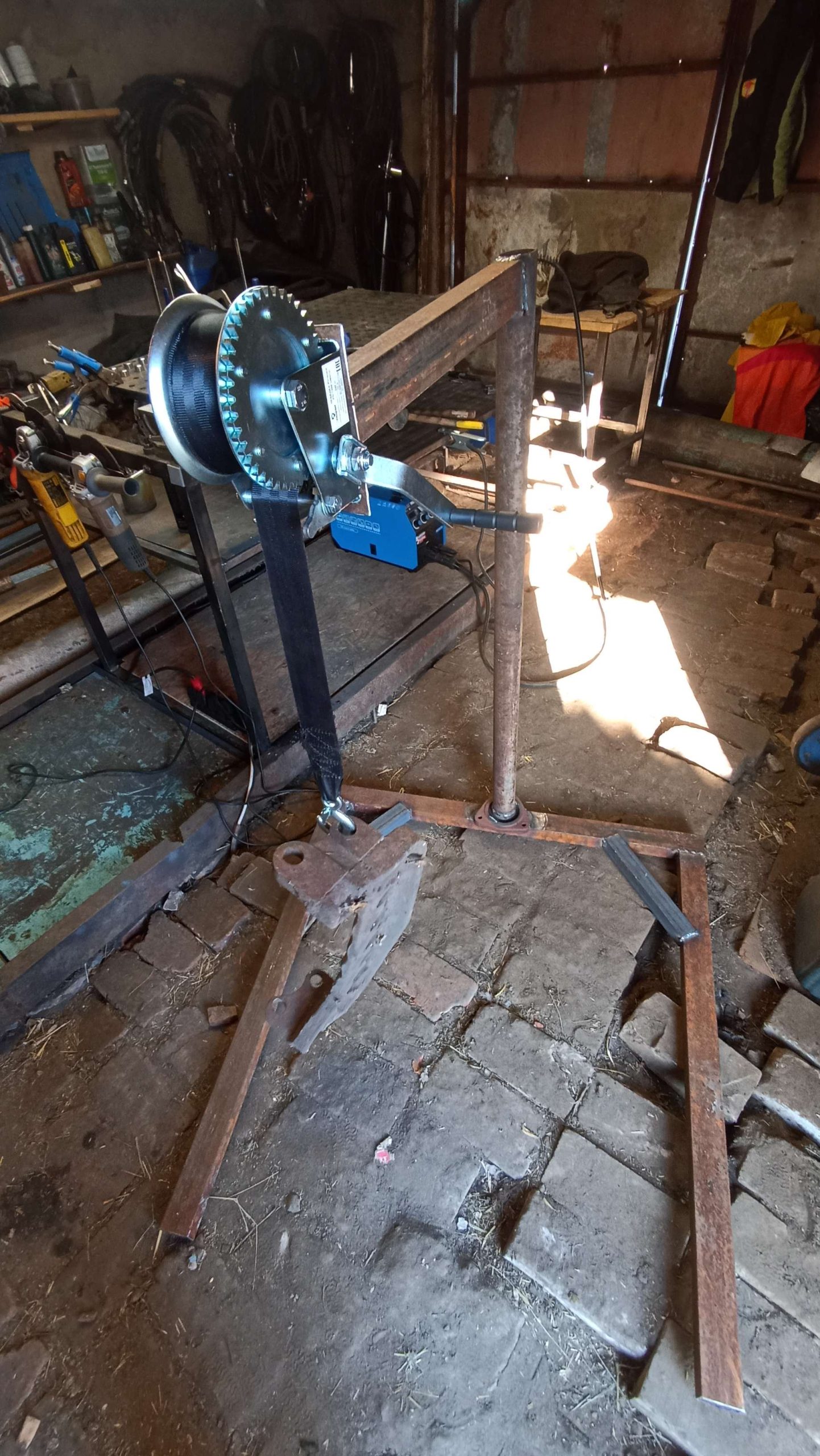

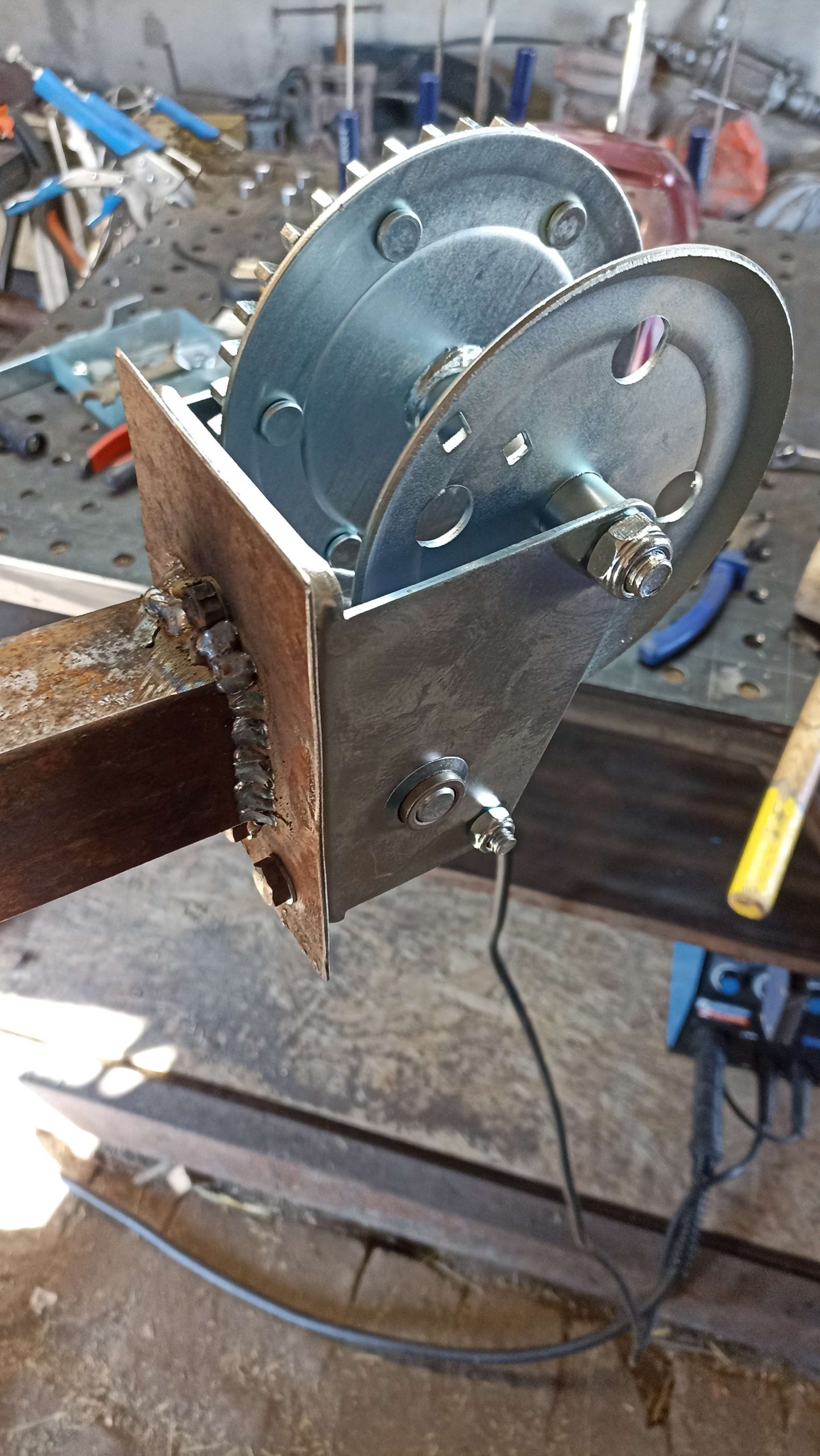

Модульность лебедки: На конец стрелы приварена усиленная переходная стальная пластина. Лебедка крепится на болтовые соединения, что позволяет быстро демонтировать ее для обслуживания или транспортировки.
Безопасность работ: Лебедка оснащена храповым стопором, который надежно фиксирует груз на любой высоте и исключает раскручивание рукоятки под весом.

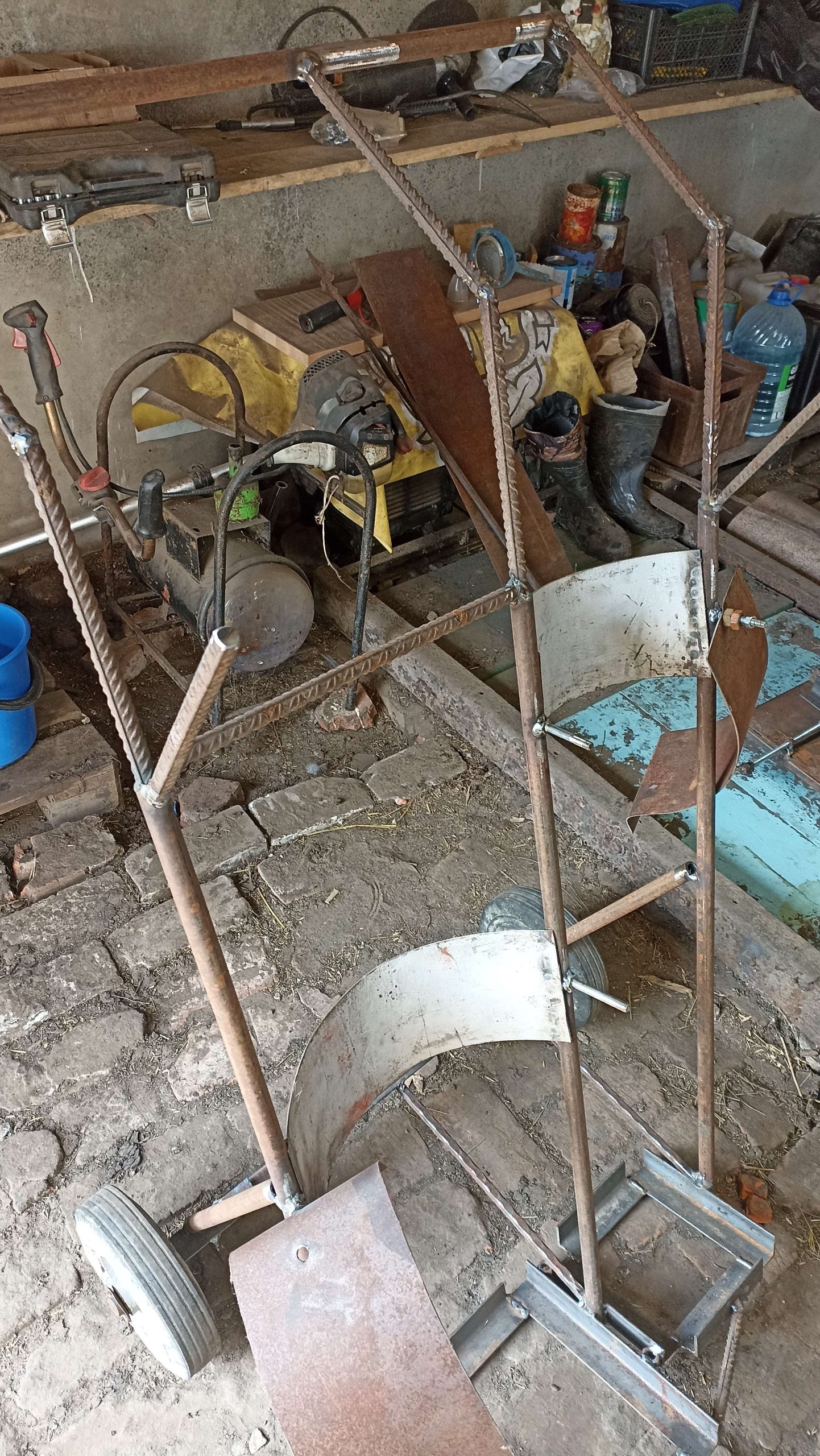

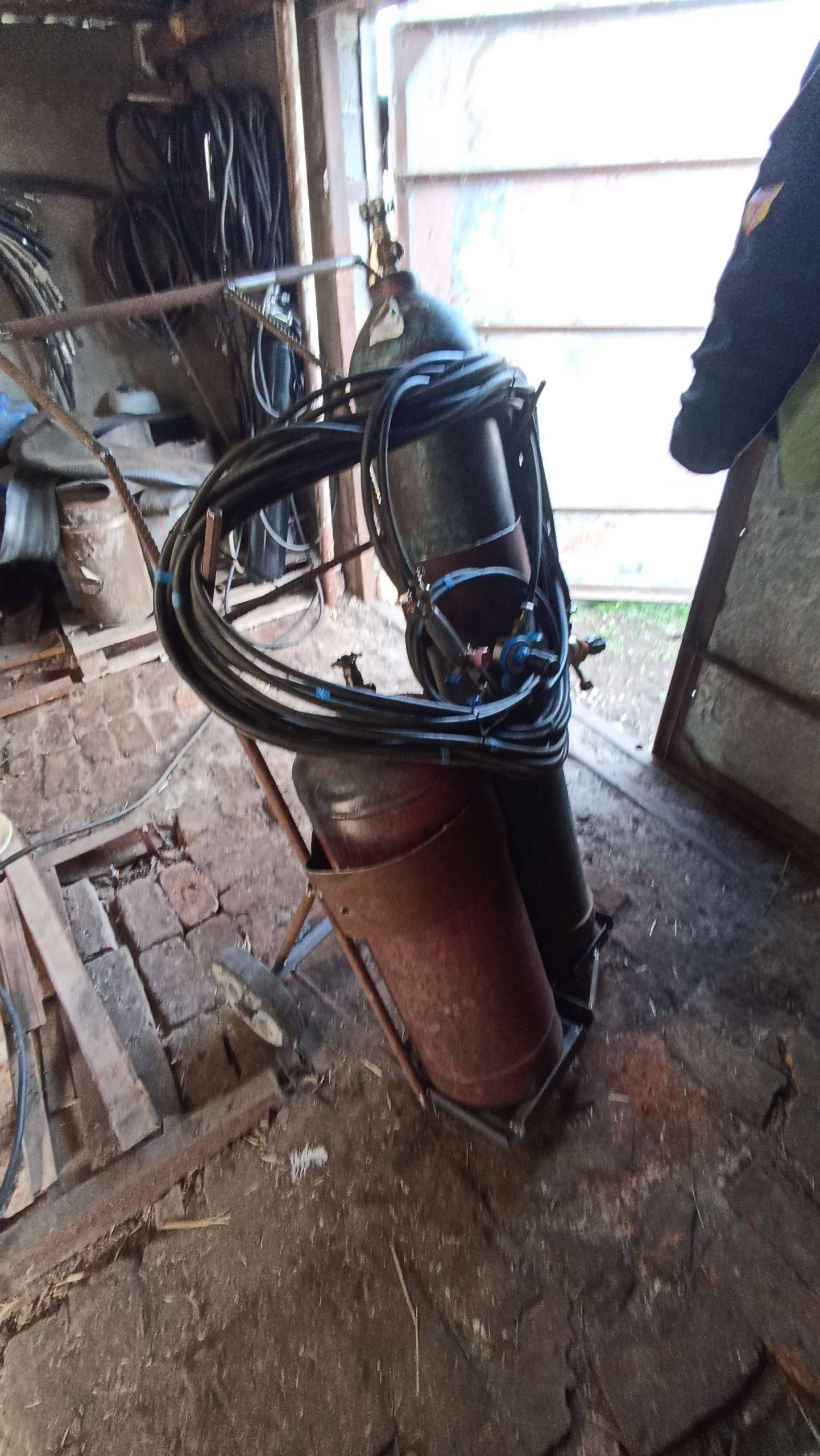

Двухколесная тележка для газорезного поста (кислород + пропан)

Технические характеристики:

Назначение: Мобильная транспортировка кислородного и пропанового баллонов одним оператором с возможностью хранения рукавов и резака.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Конструктивные элементы: Уголок, профильная труба, круглая труба, арматурный каркас, колесный мост, съемные радиусные зажимы из листовой стали с фиксацией на гайки-барашки.
Безопасность: Регулируемый угол наклона (режим транспортировки под углом для защиты от опрокидывания / вертикальный режим 90°).

Особенности конструкции и сборки:

Проектирование и предварительный чертеж: Сборка рамы и опорных площадок выполнялась строго по эскизу с увязкой разных диаметров баллонов (кислород d219 мм и пропан).

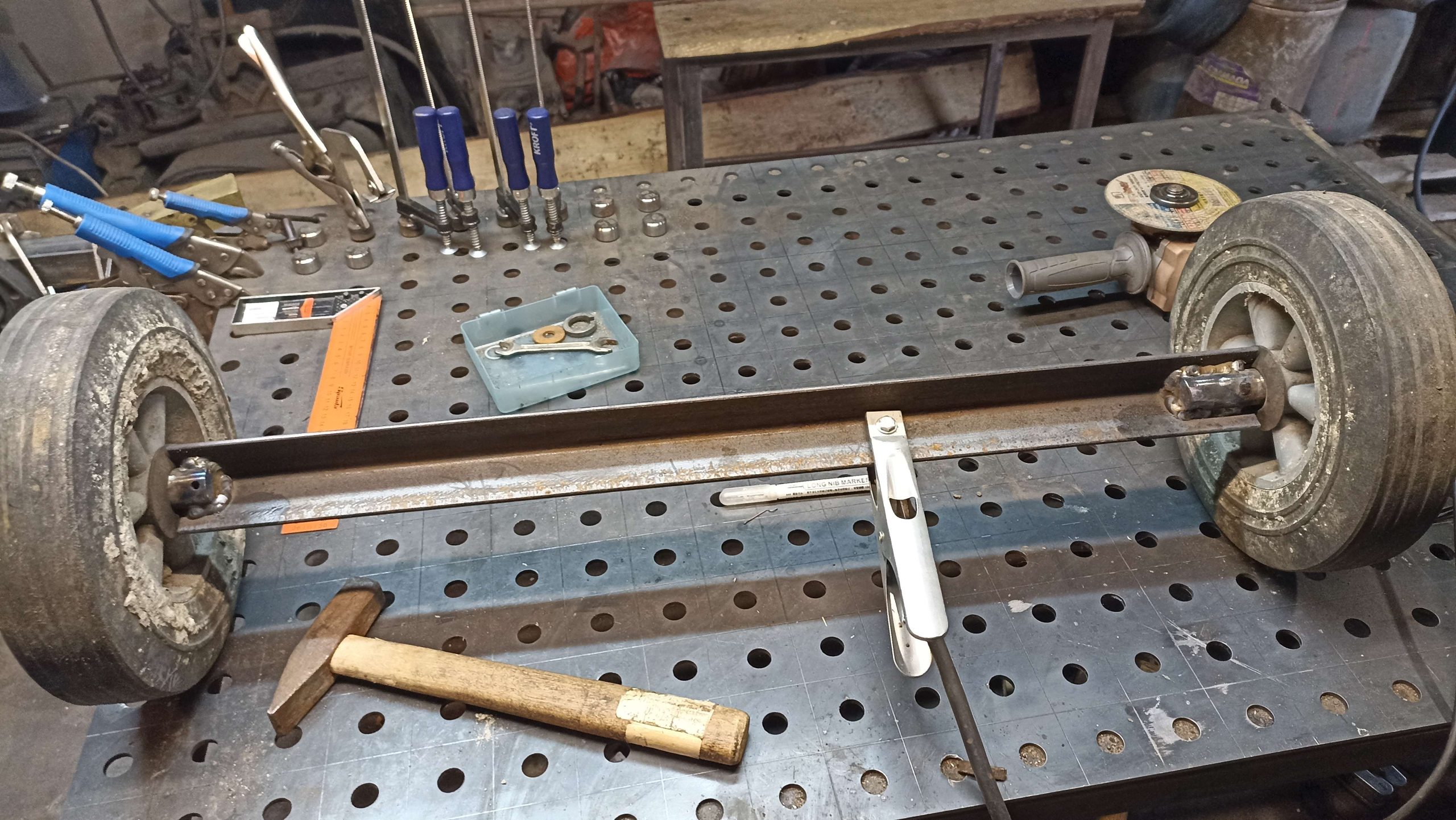

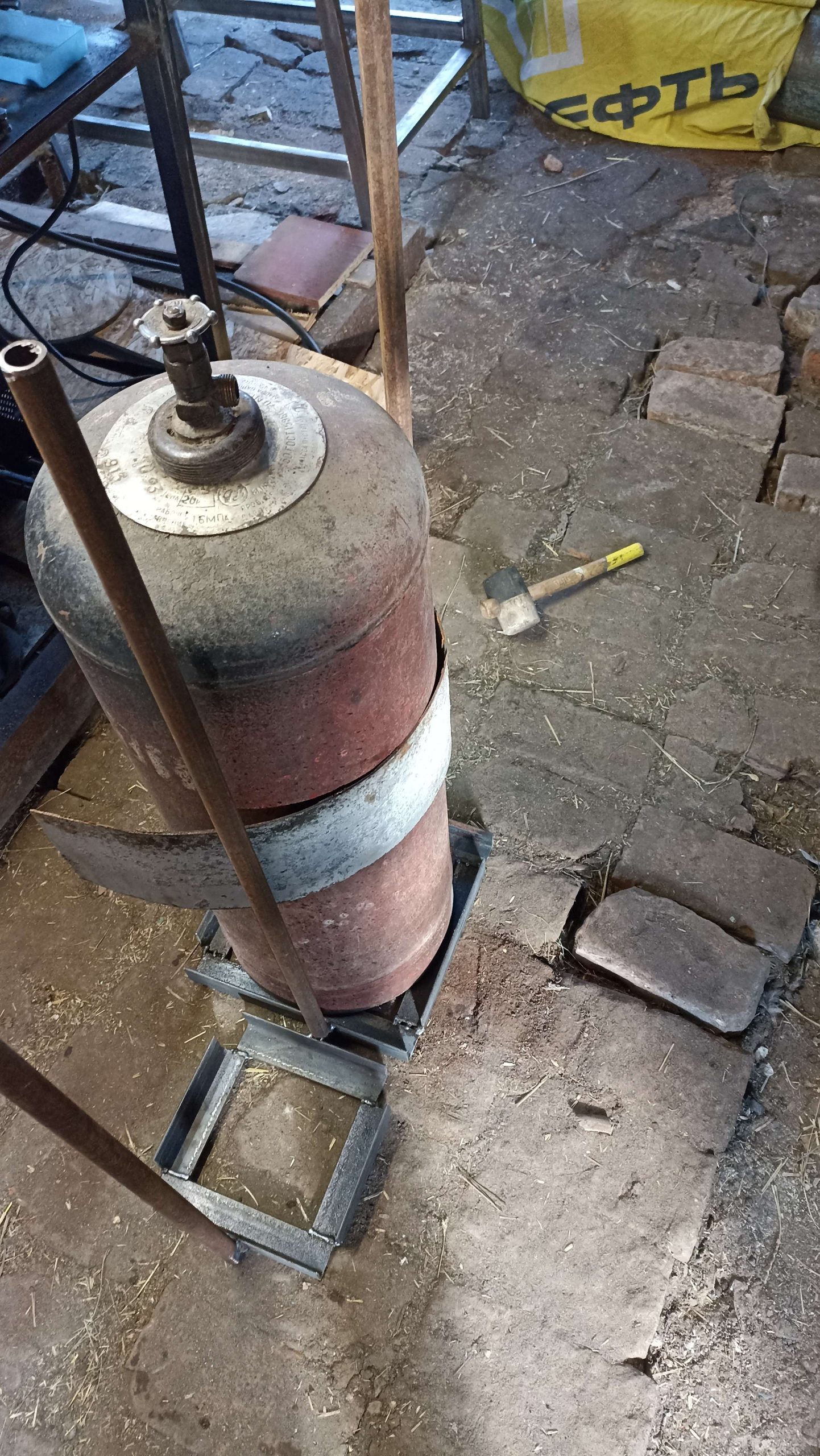

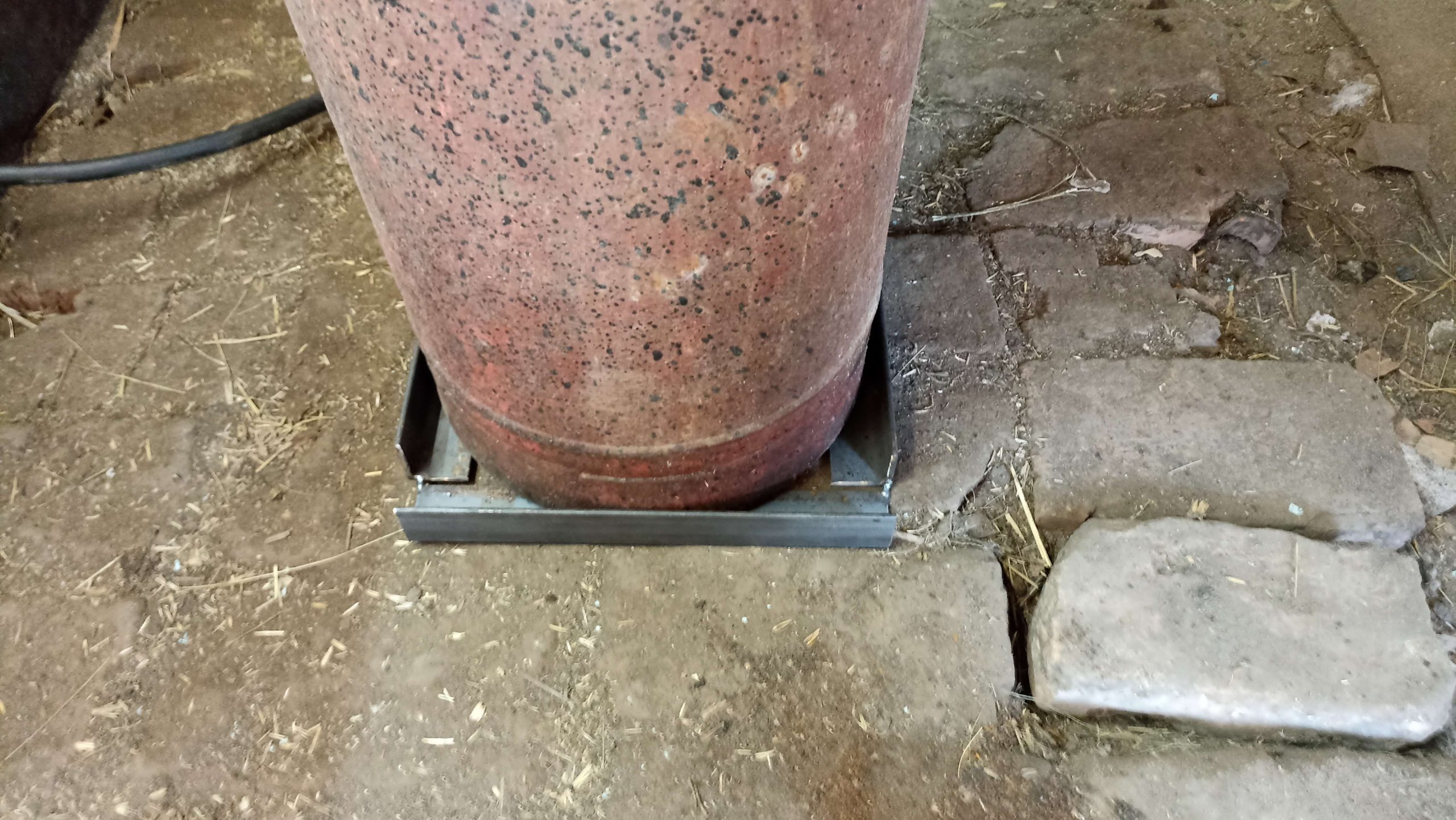

Сборка нижних поддонов: Базовые рамки под основания баллонов сваривались из уголка на сварочном столе с фиксацией струбцинами для выдерживания прямых углов (90°).

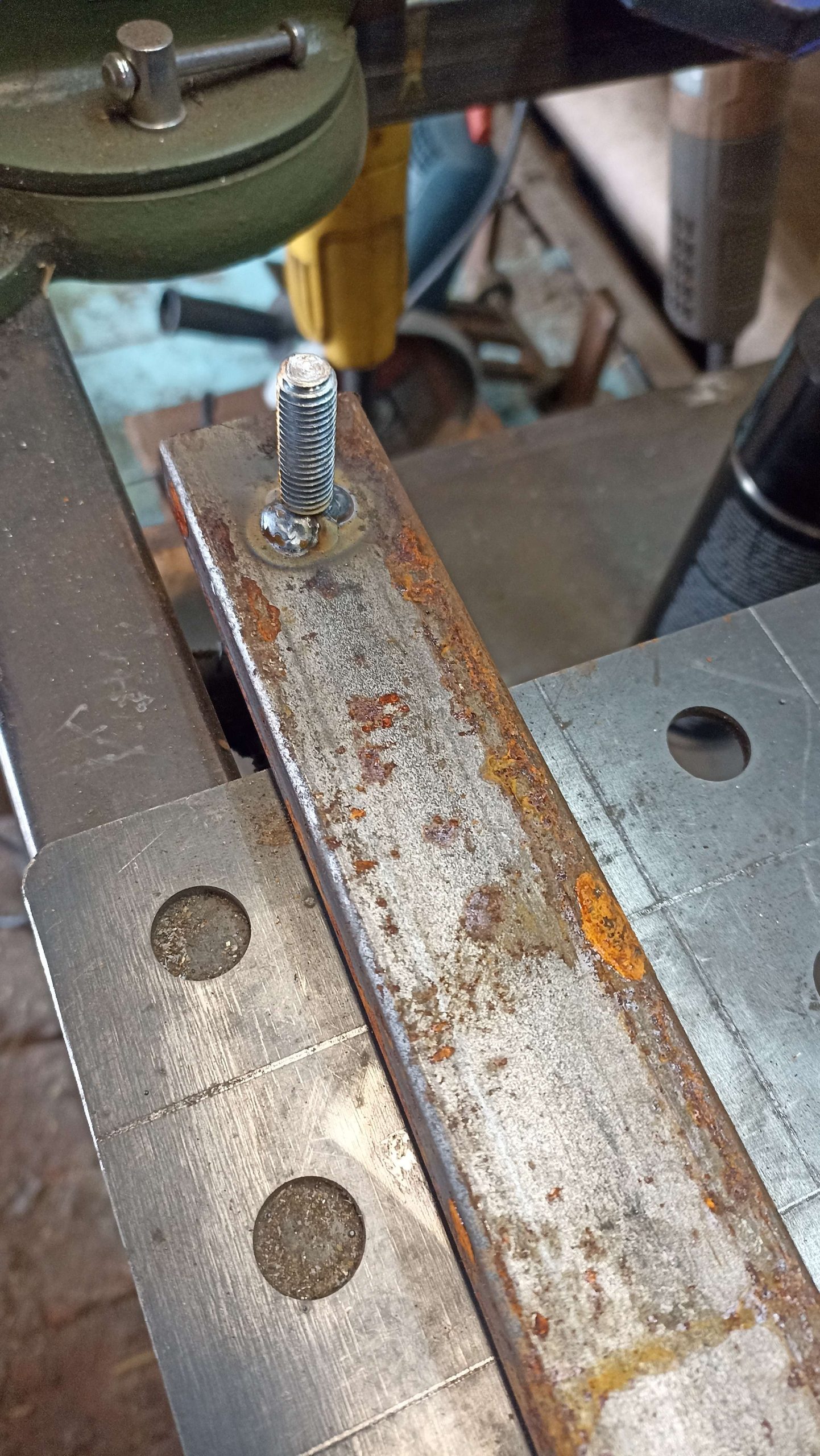

Система фиксации баллонов: Изготовлены широкие формованные пластины из листового металла, повторяющие радиус баллонов. Быстросъемный механизм на резьбовых шпильках с барашками позволяет оперативно зажимать или снимать баллоны без инструмента.
Устойчивость и эргономика: Рама спроектирована так, что центр тяжести смещен к колесной оси. Наклоненное положение баллонов исключает их случайное падение при перемещении по неровному полу мастерской или стройплощадке.

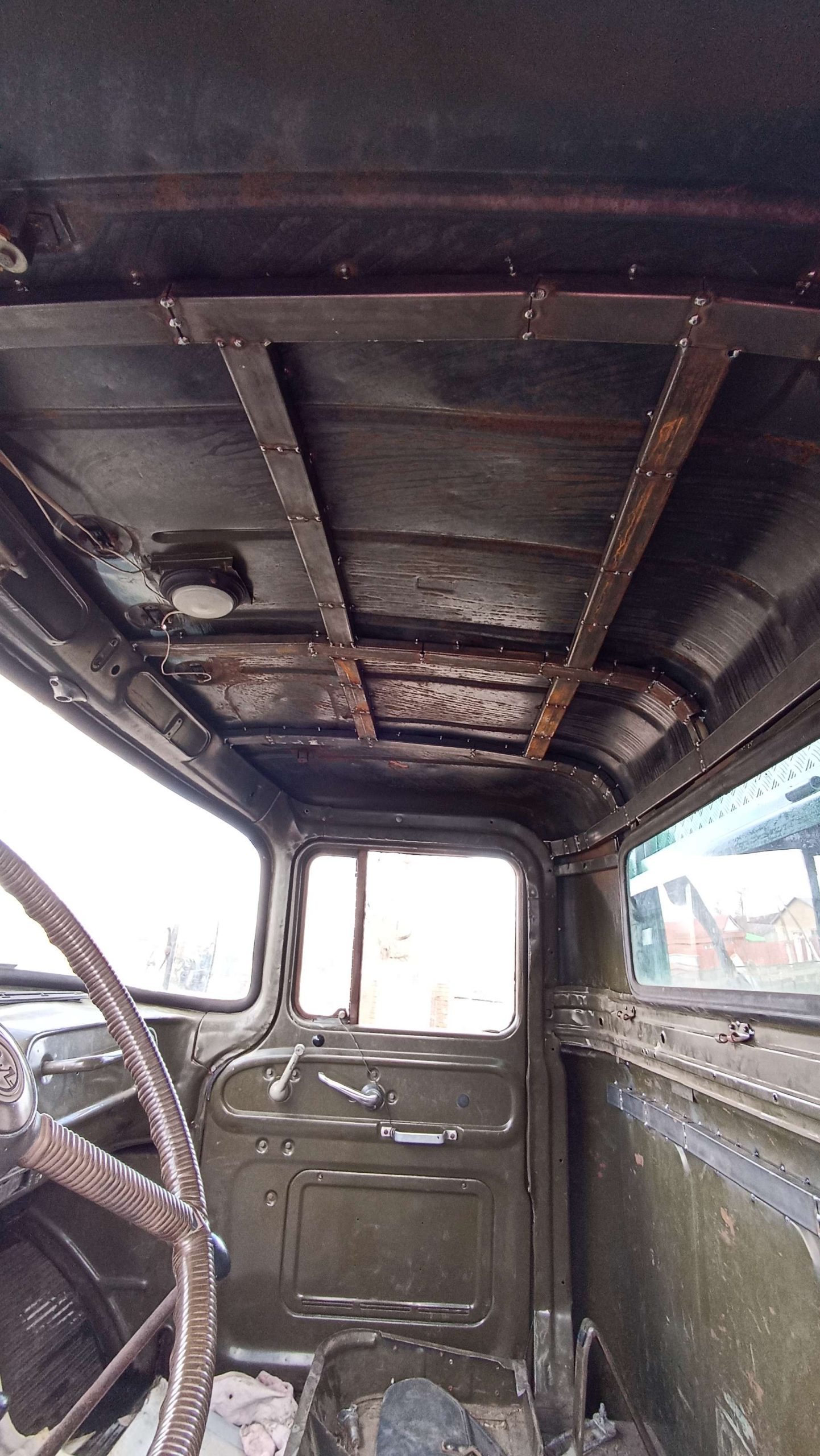

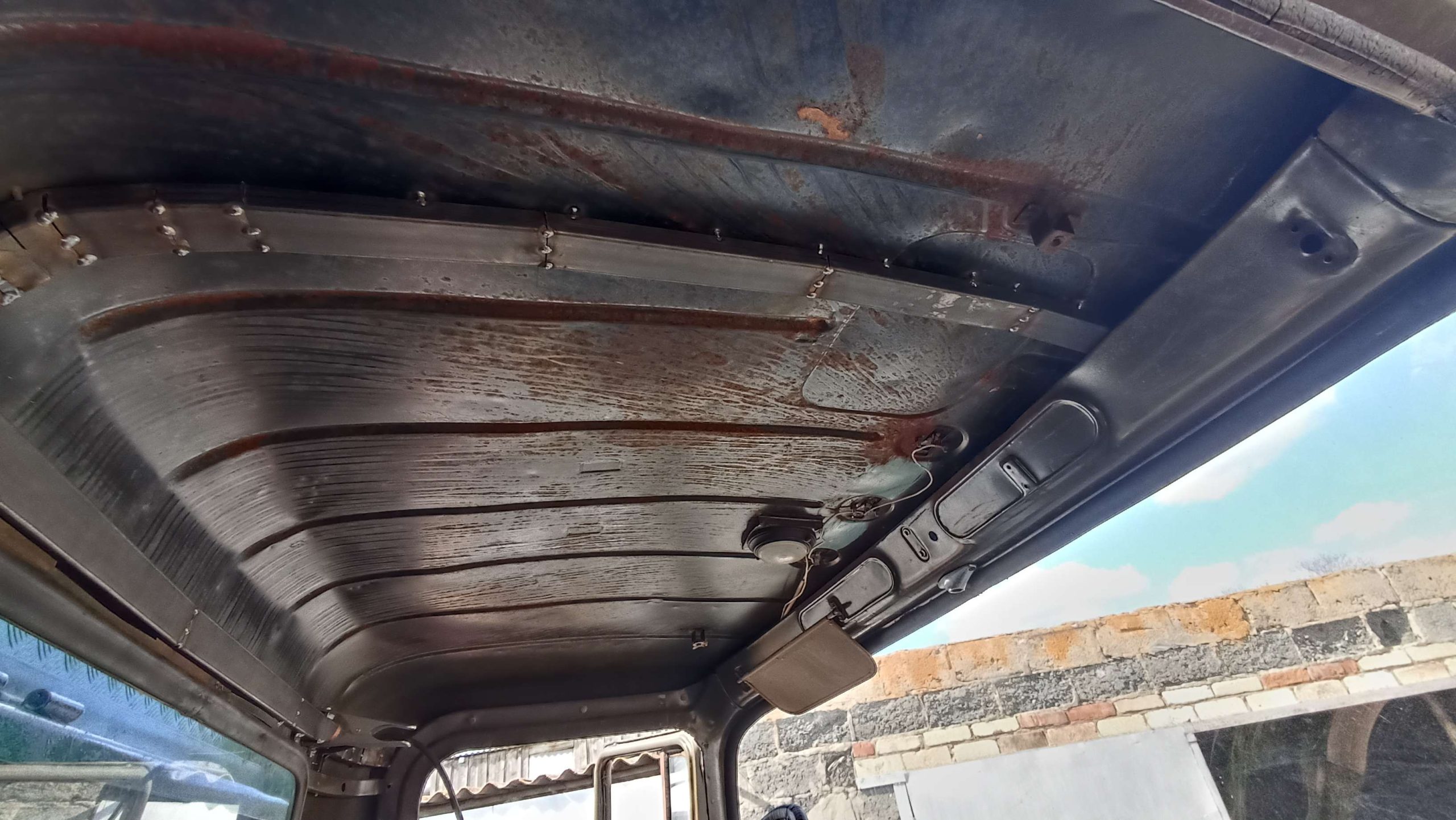

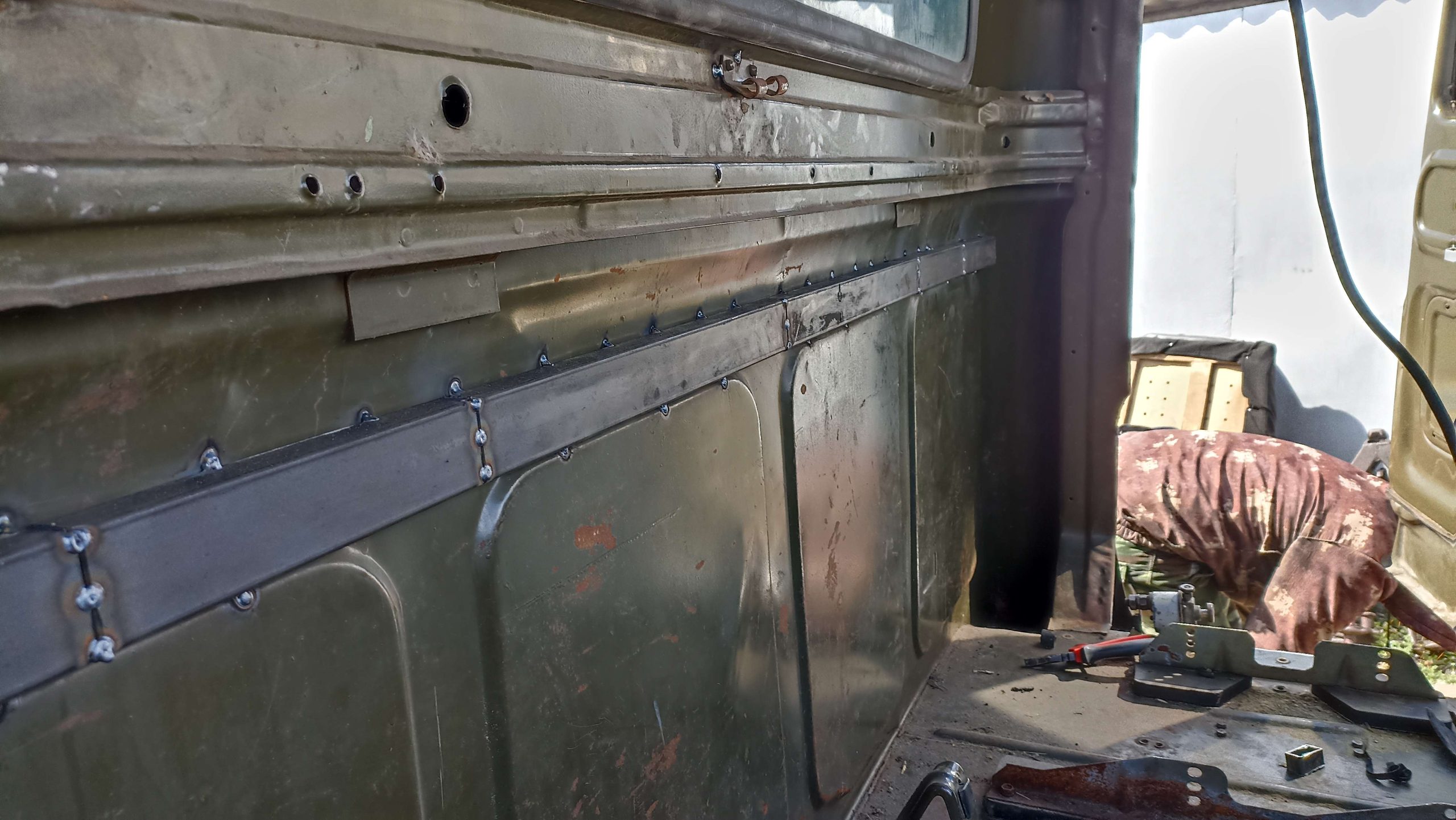

Силовой пространственный каркас кабины ЗИЛ-130

Технические характеристики:

Назначение: Усиление жесткости кузова кабины грузового автомобиля, устранение усталостных трещин и подготовка к эксплуатационным нагрузкам.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Профильная труба 40*20*1.5 мм.
Сложность: Кузовной ремонт тонкостенного металла с радиусной подгонкой элементов по обводам крыши и задней стенки.

Особенности выполнения и техника работы:

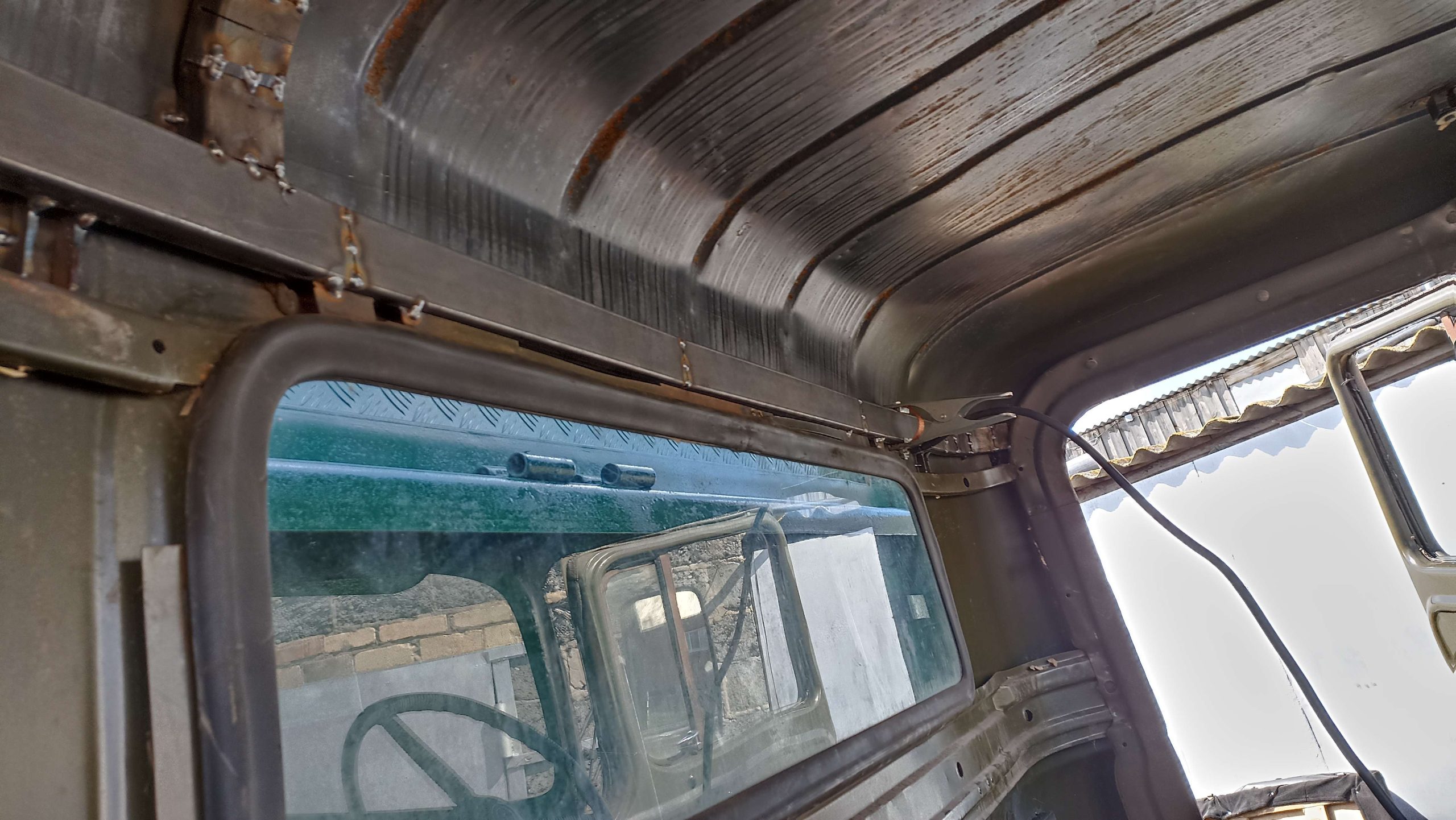

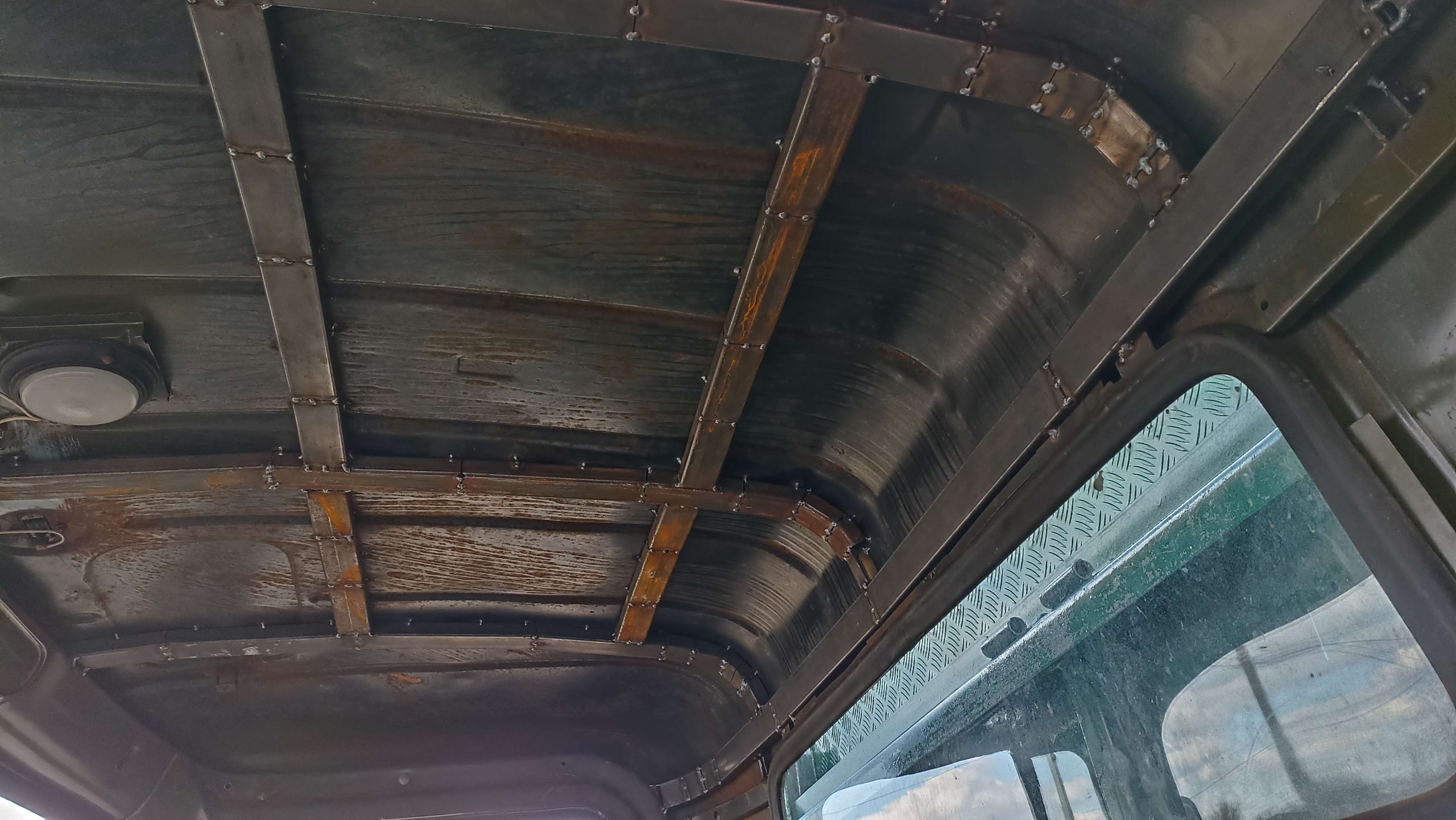

Подгонка по сложным радиусам: Для повторения заводского изгиба крыши и уголков кабины профильная труба подрезалась сегментами (выполнялись клиновидные надрезы) с последующей проваркой стыков по радиусу.
Сварка с тонкостенным кузовным металлом: Приварка силового каркаса к кузовному металлу кабины выполнялась точечно и аккуратными короткими прихватками с паузами для охлаждения сварочной ванны. Это полностью исключило сквозные прожоги старого металла.
Объемная геометрическая жесткость: Сварен единый замкнутый каркас, связывающий крышу, заднюю стенку и стойки кабины, что значительно увеличивает стойкость кузова к диагональному скручиванию на бездорожье.
Контроль зазоров: Профиль подгонялся вплотную к заводским штампованным ребрам кабины для минимального скрадывания полезного пространства салона.

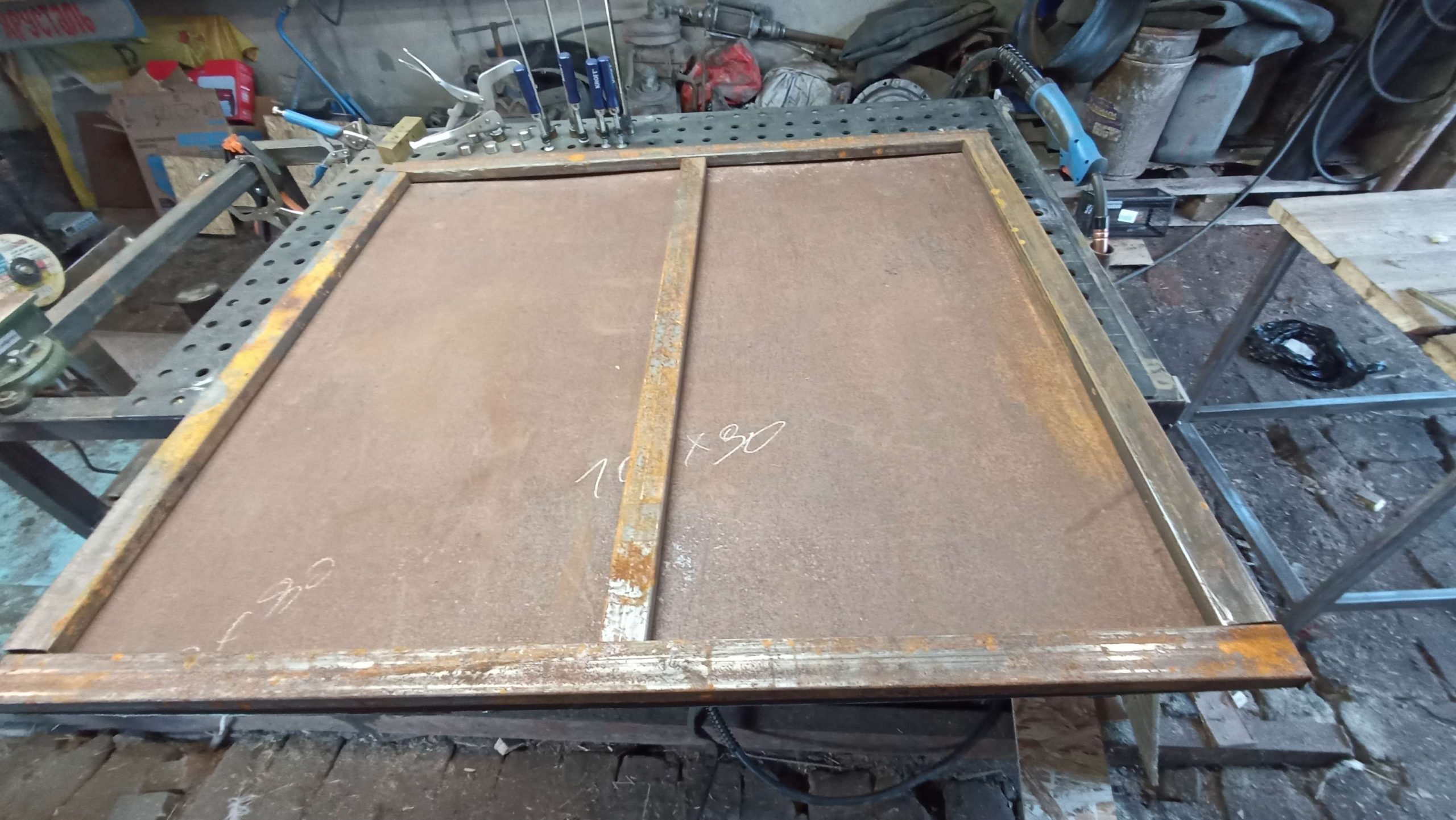

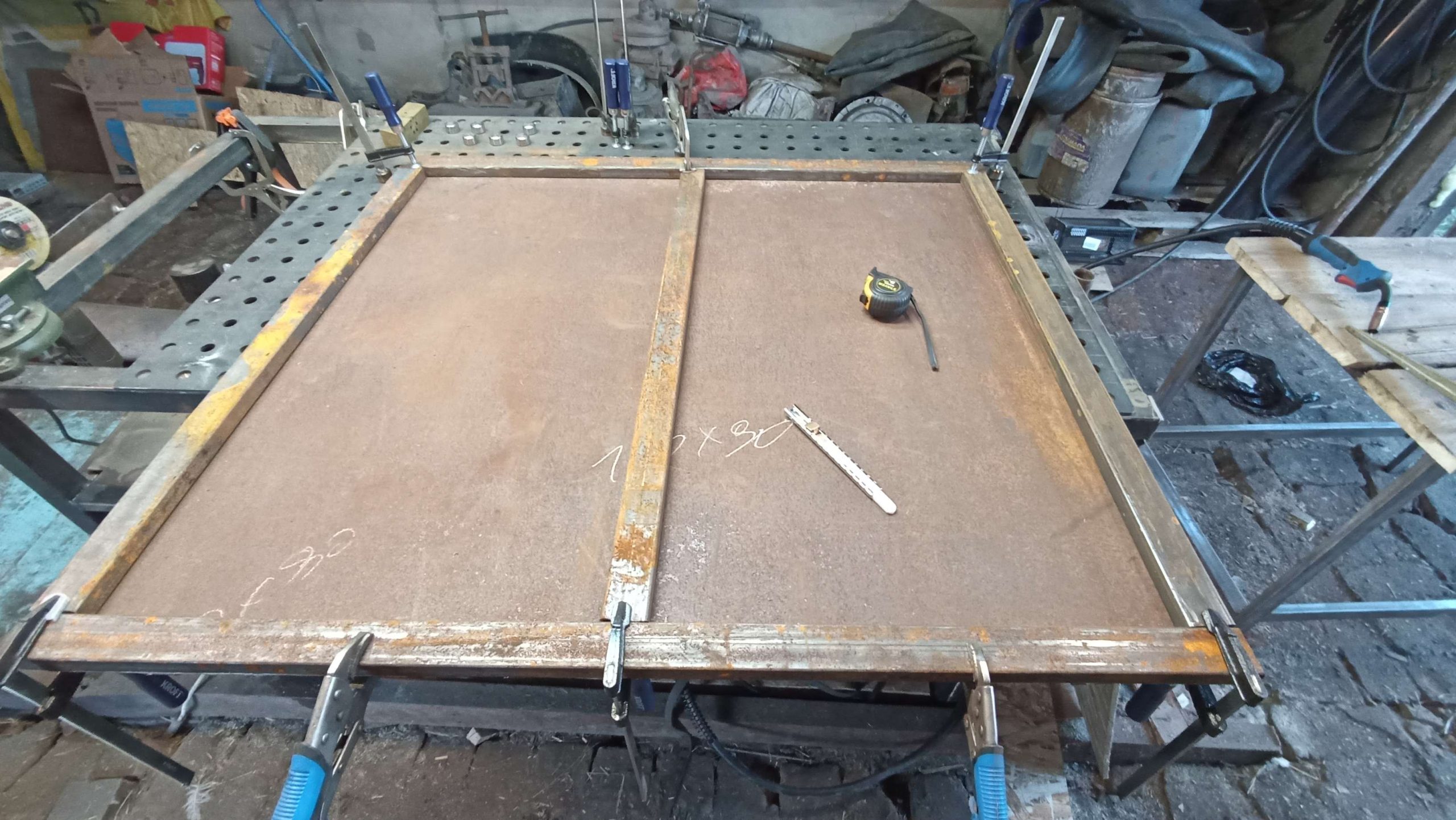

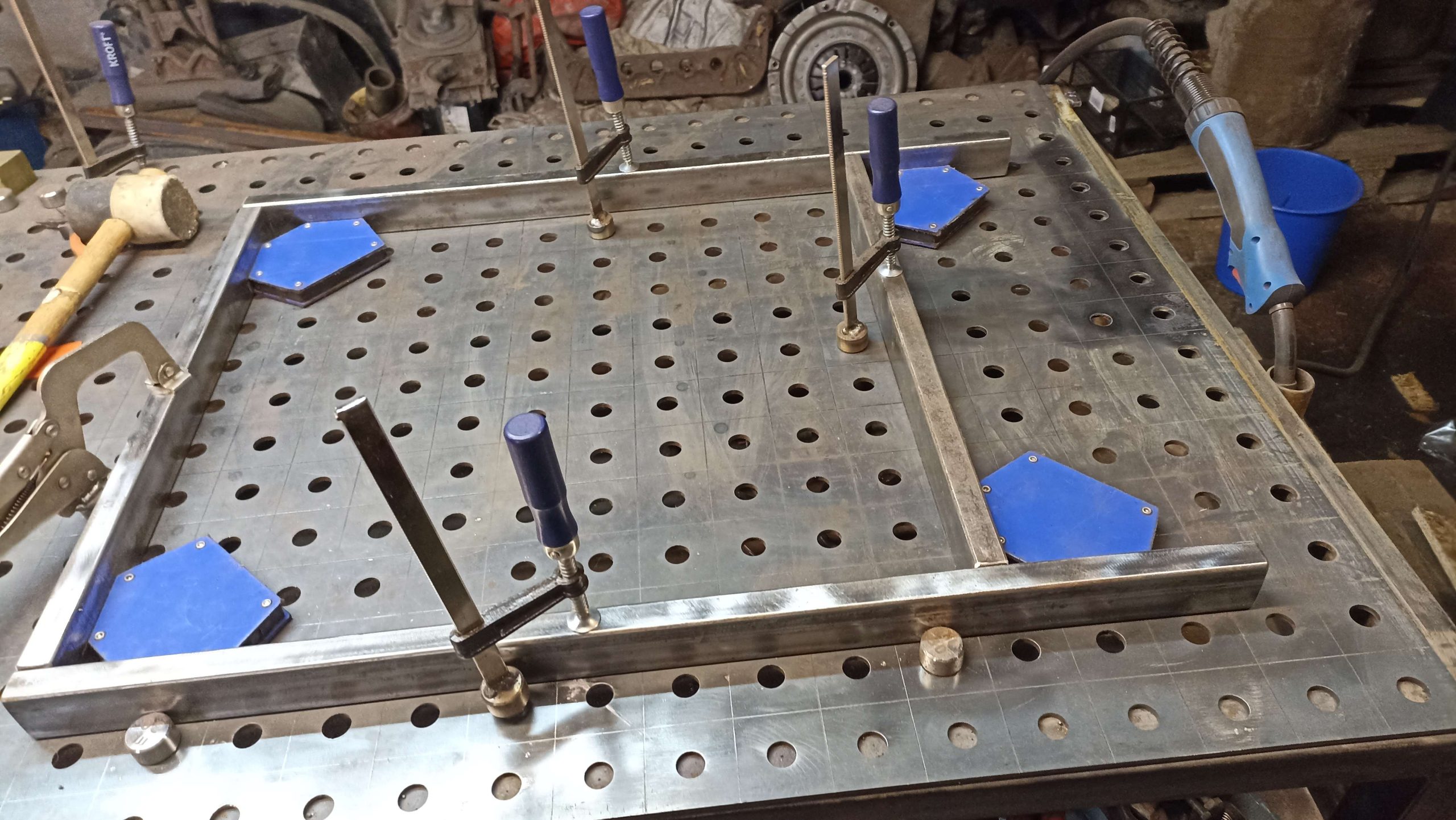

Уличный крышка-люк для погреба (с жестким каркасом и ручкой)

Технические характеристики:

Назначение: Защитный уличный люк для закрытия горловины погреба/подпола.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальной лист 2 мм, профильная труба (внешняя рама и крестовина жесткости), скоба-ручка из гладкой арматуры/прутка.
Фиксация: Эргономичная стальная ручка для удобного подъема.

Особенности выполнения и техника сварки:

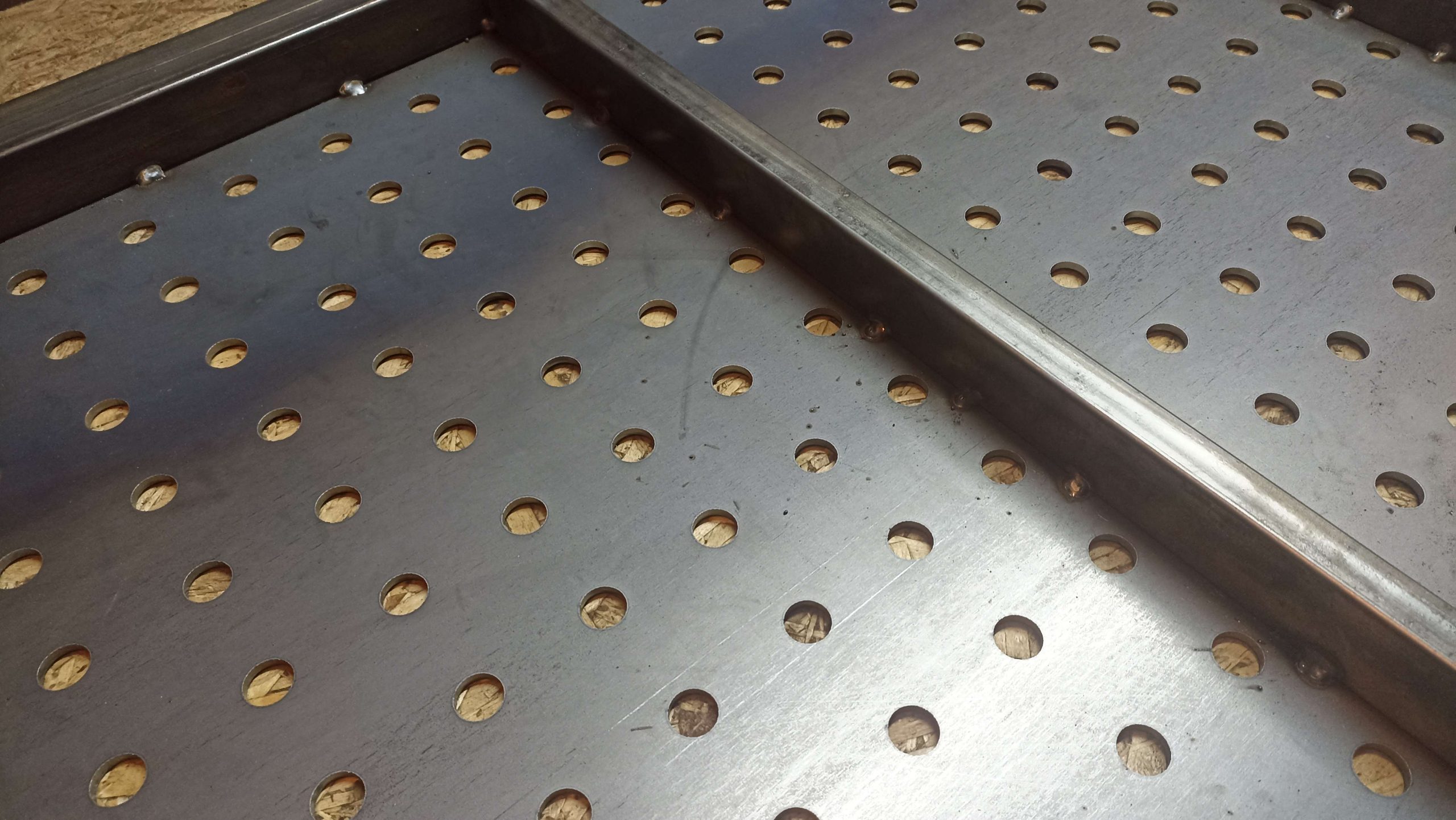

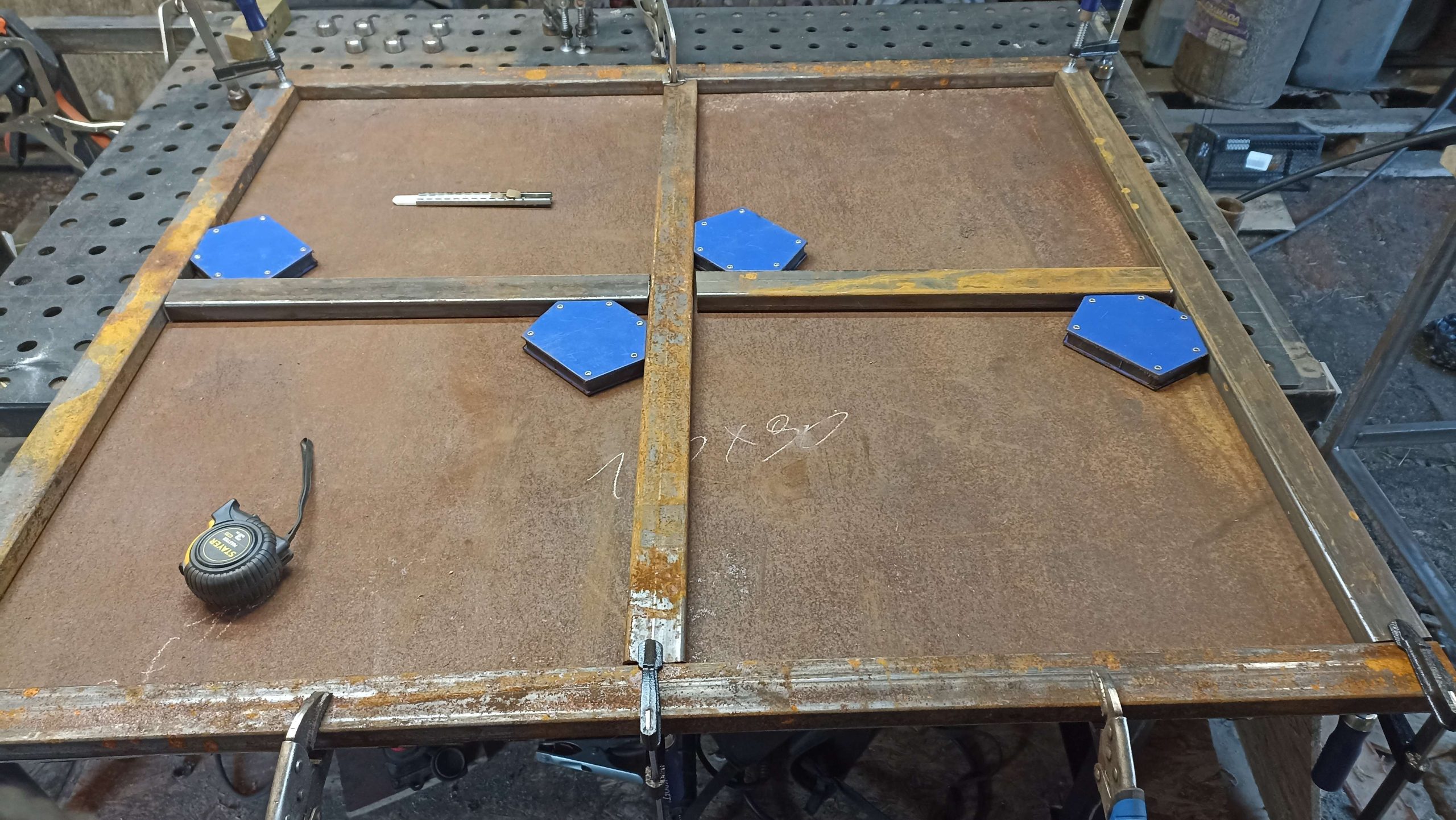

Борьба с поводками (деформацией) металла: Для сохранения идеальной плоскости стальной лист фиксировался к сборочному столу струбцинами по всему периметру.

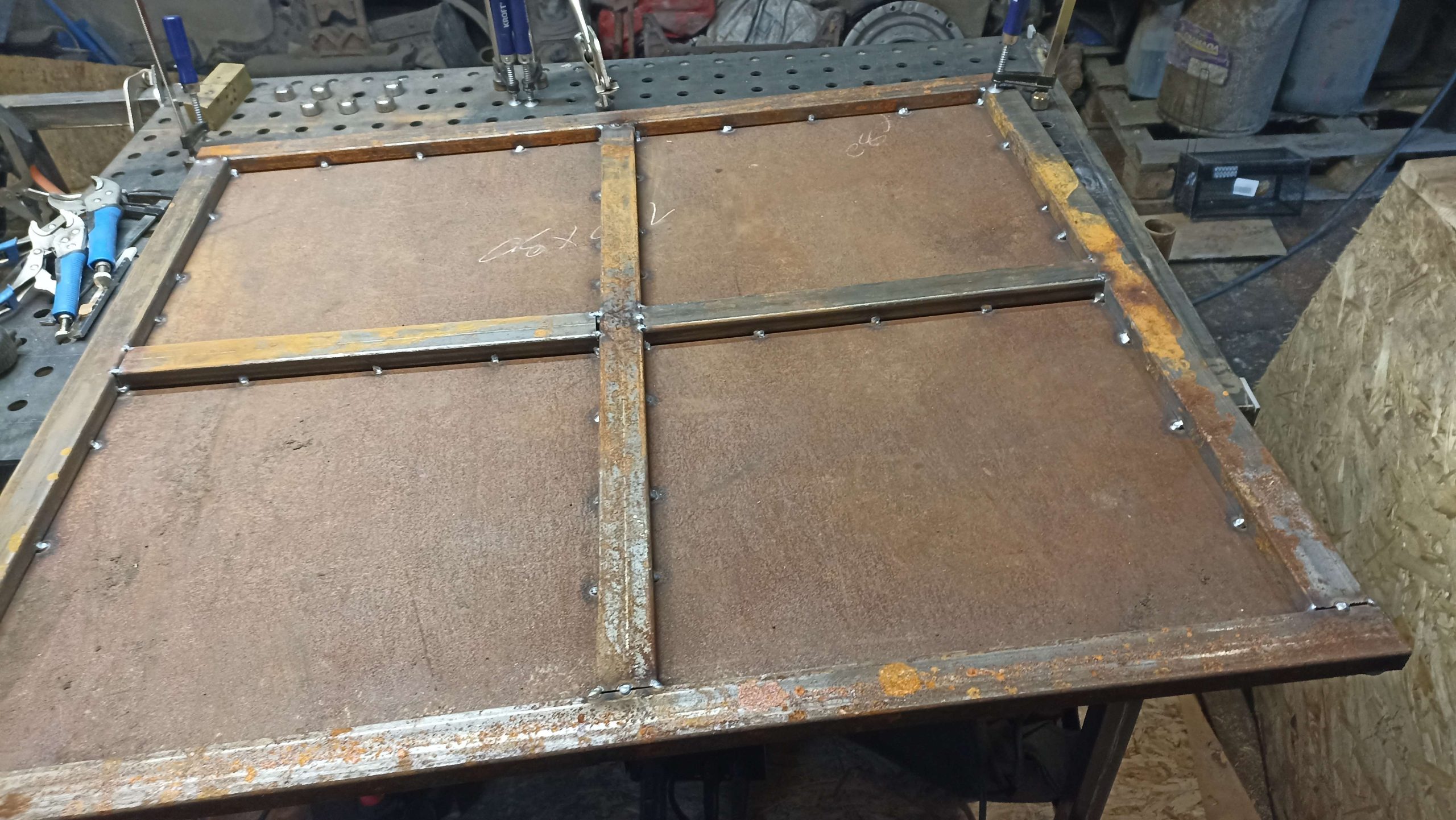

Шаговая приварка (прихватки): Сварка тонкого листа к профилю производилась точечными прихватками с равномерным шагом по периметру и ребрам жесткости. Это исключило перегрев и «волнообразование» листового металла.

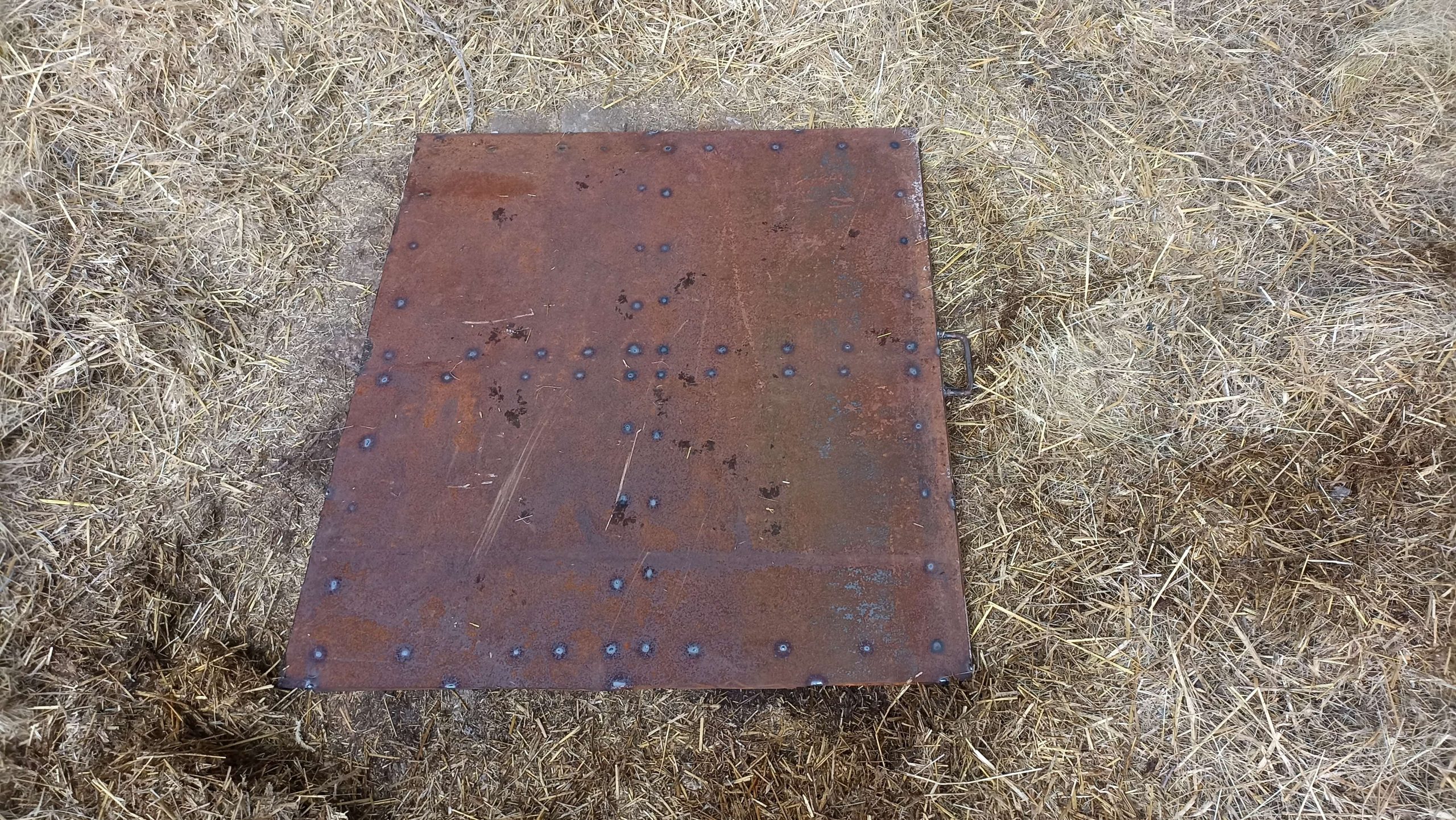

Усиление конструкции: Внутренняя крестовина из профильной трубы обеспечивает жесткость крышки на прогиб — люк спокойно выдерживает вес человека и снеговую нагрузку.
Зачистка и эргономика: Места приварок зачищены, с торца установлена прочная ручка-скоба, рассчитанная на регулярный подъем крышки.

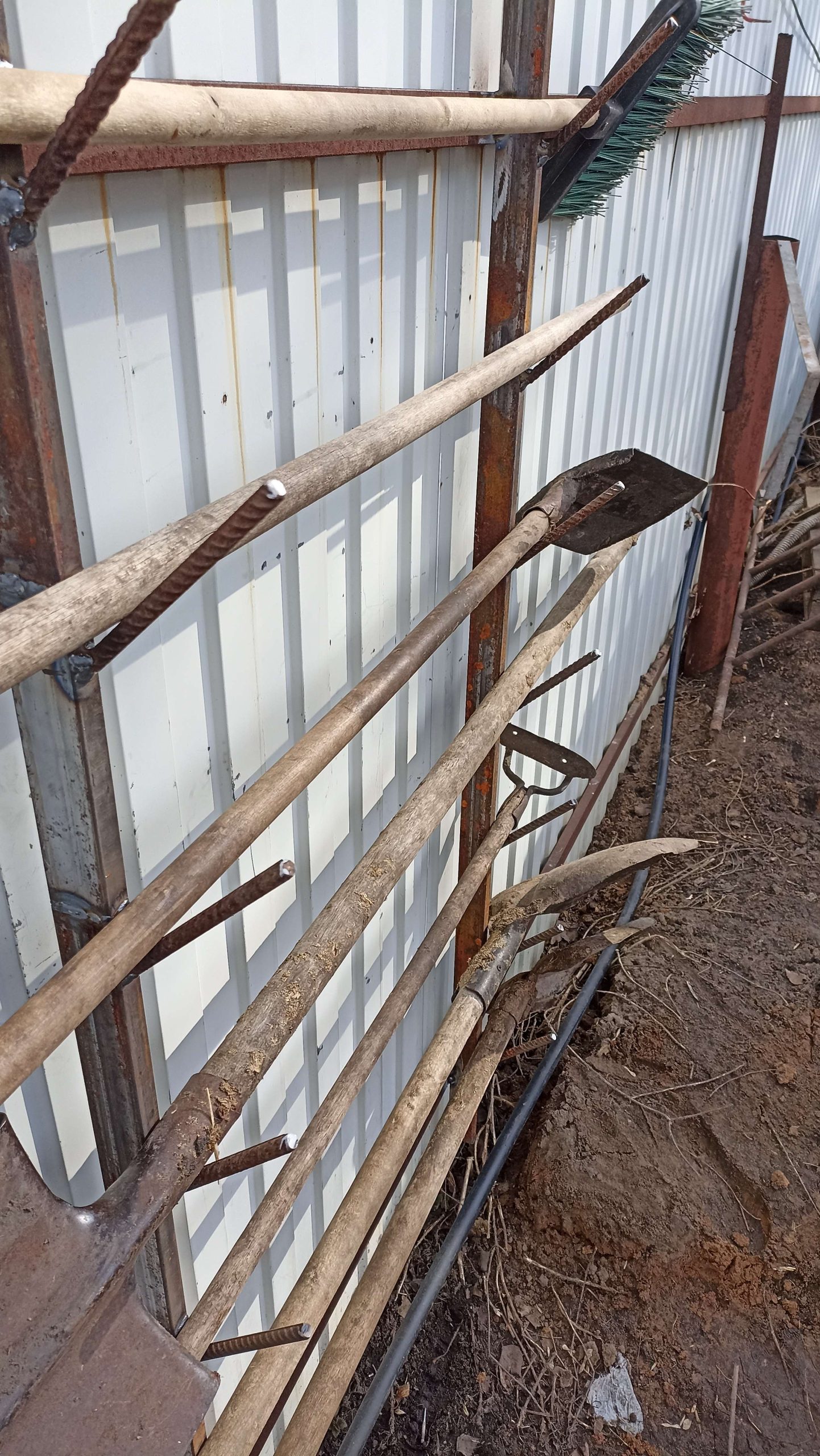

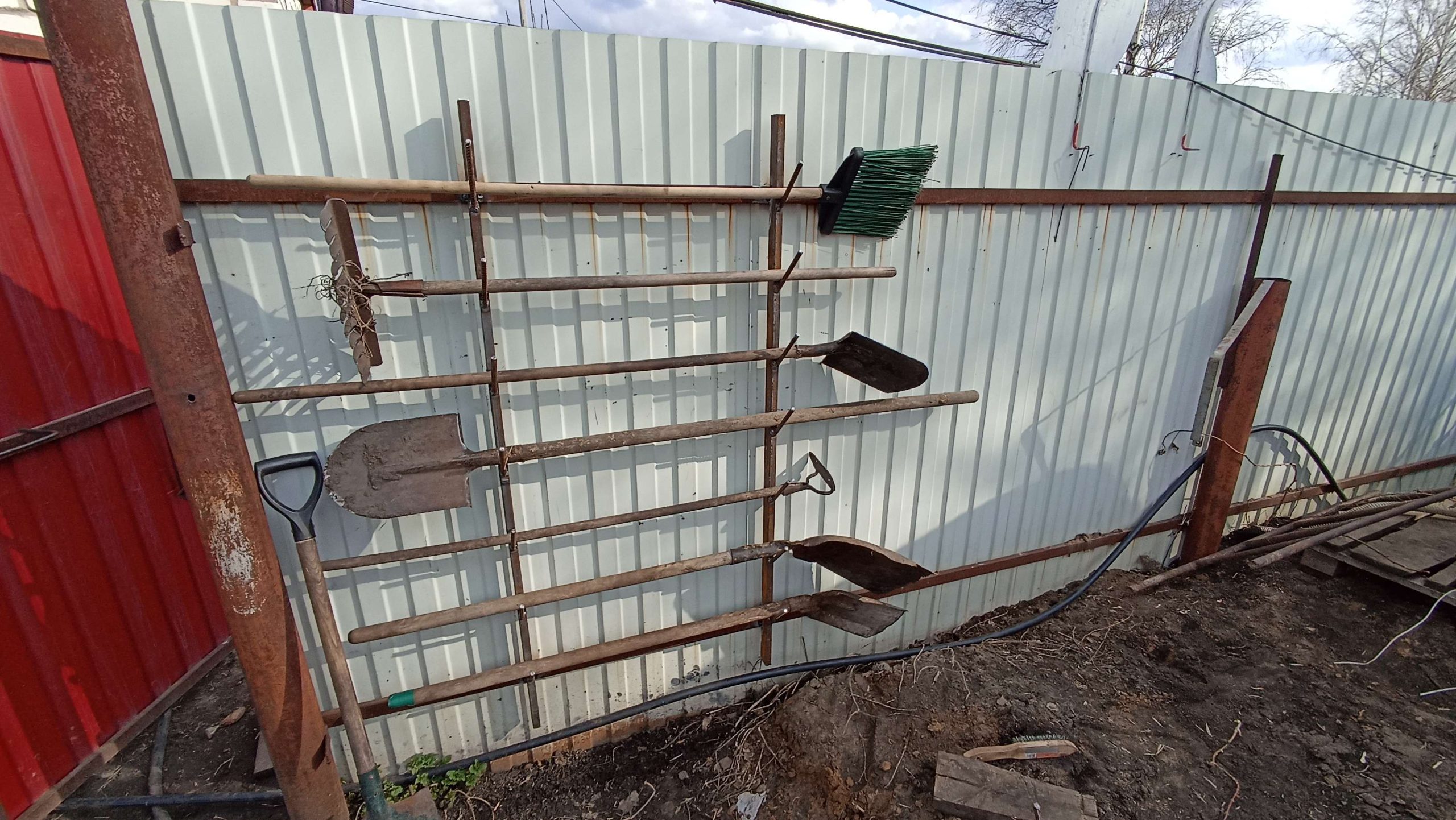

Настенный органайзер (держатель) для садового инвентаря

Технические характеристики:

Назначение: Компактное и удобное хранение лопат, граблей, мотыг и метел вдоль стены или забора.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальная профильная труба (вертикальные направляющие) и отрезки рифленой арматуры (крюки-держатели).
Угол приварки элементов: 45° (для надежной фиксации черенков под собственным весом).

Особенности изготовления и сборки:

Точность серийной приварки: Отрезки арматуры выставлялись под строгим углом 45° с помощью магнитных угольников для соблюдения одинакового наклона и эстетичного вида.

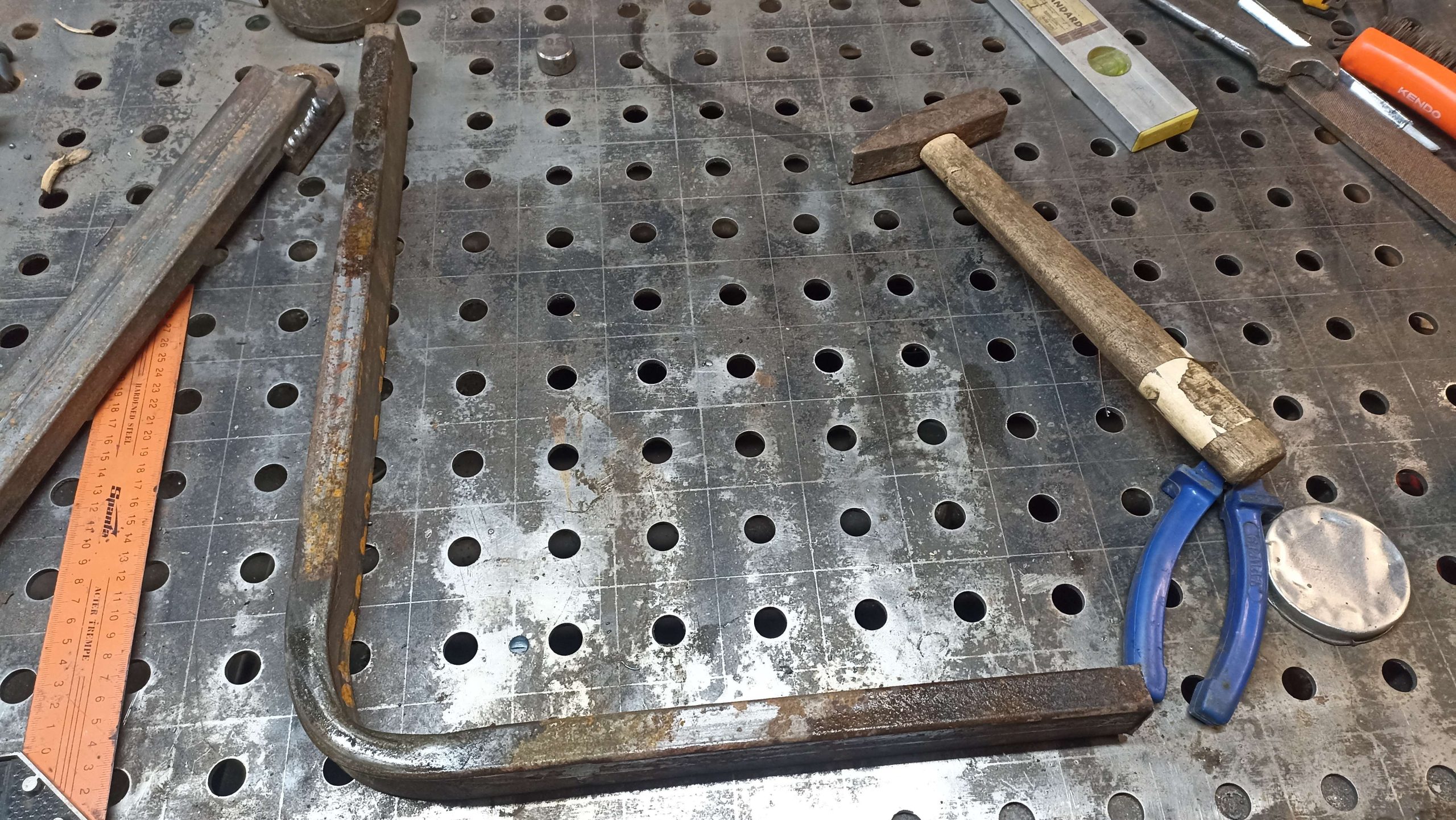

Параллельность и шаг: Сборка выполнялась на сварочном столе с фиксацией струбцинами, что обеспечило одинаковое расстояние между крюками и правильную геометрию обеих стойках.
Надежность узлов: Приварка арматуры к профильной трубе выполнена полуавтоматом с хорошим проплавлением, гарантирующим устойчивость к излому под весом тяжелого инвентаря.
Эргономичный наклон: Угол 45° предотвращает случайное соскальзывание инструмента и позволяет легко снимать и вешать лопаты одной рукой.

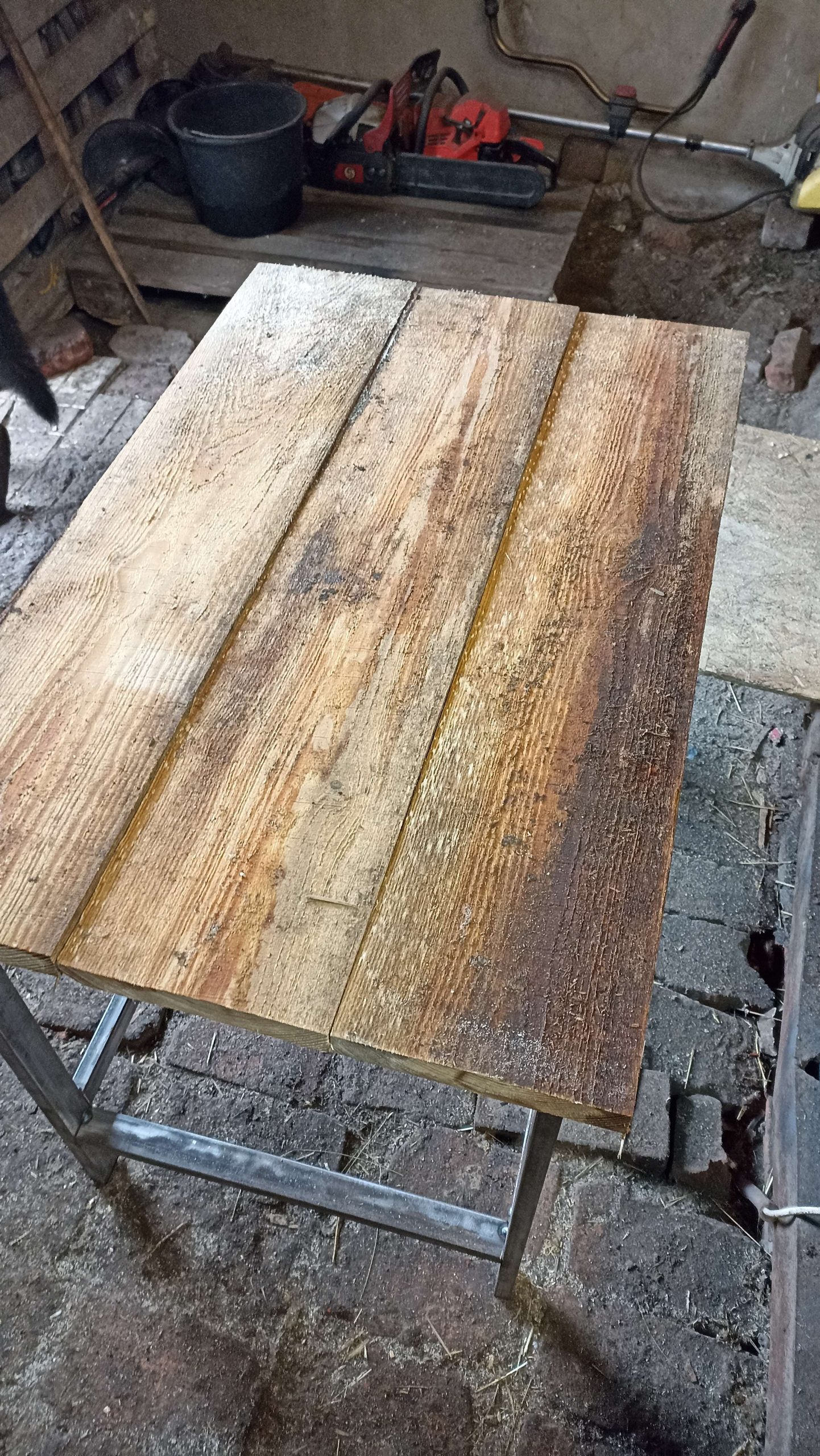

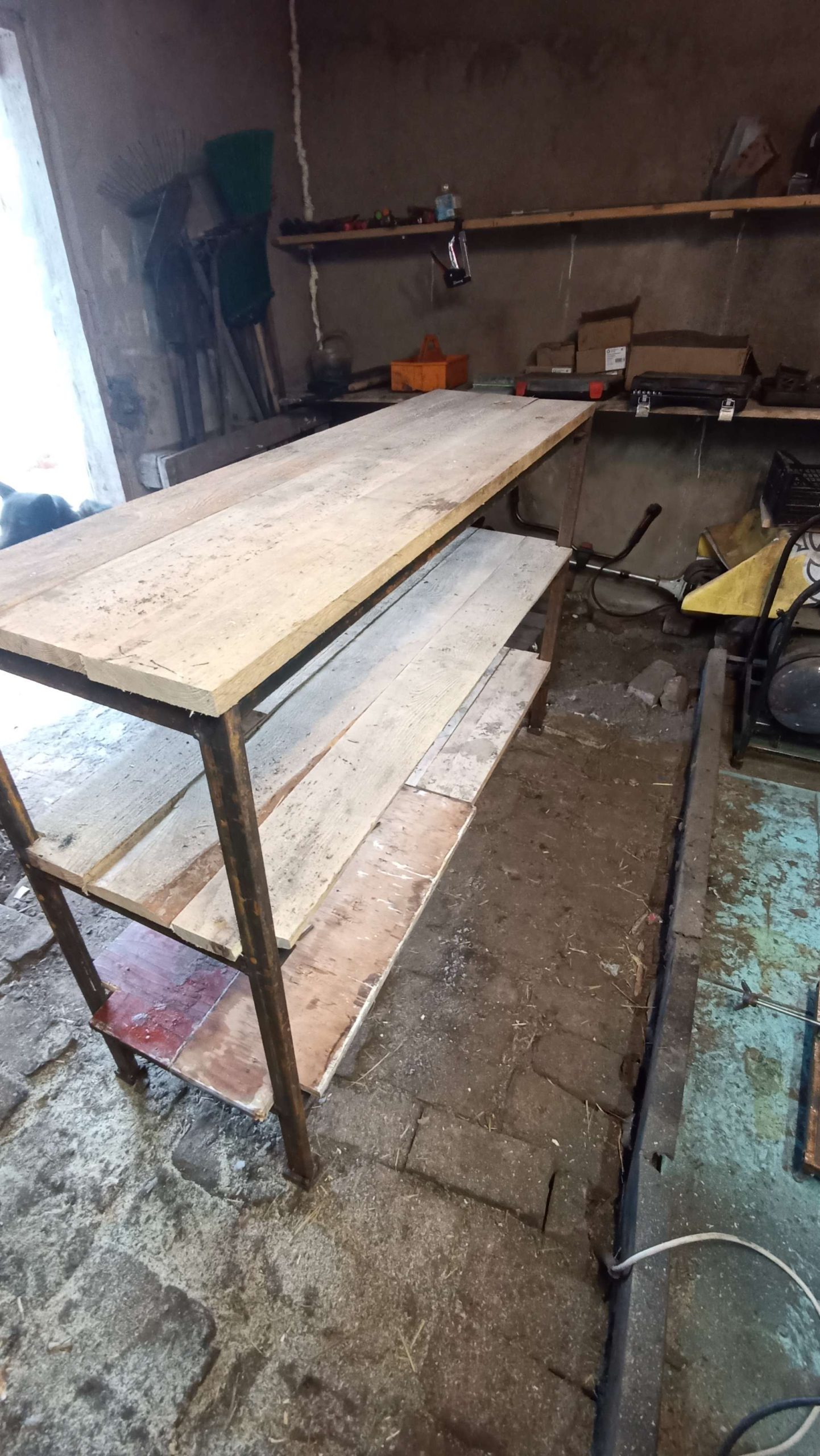

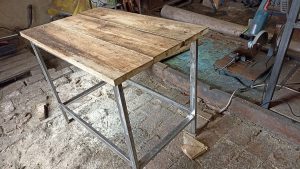

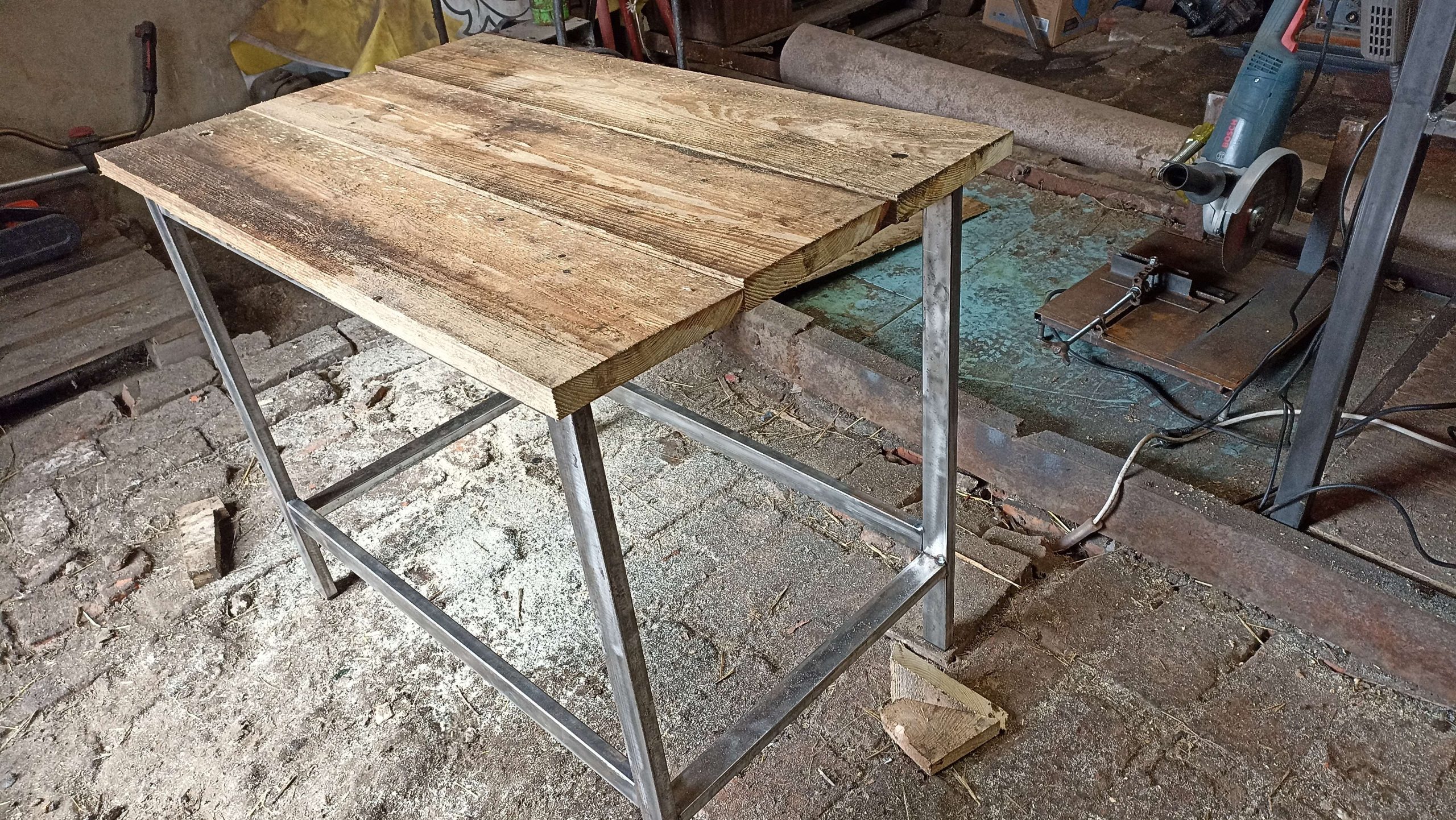

Компактный рабочий стол (подсобный верстак)

Технические характеристики:

Назначение: Практичный, мобильный и надежный рабочий стол для мастерской, гаража или хозяйственных нужд.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы каркаса: Профильная труба 40*20*1.5 мм.
Материал столешницы: Обрезная доска толщиной 25 мм.

Особенности изготовления и сборки:

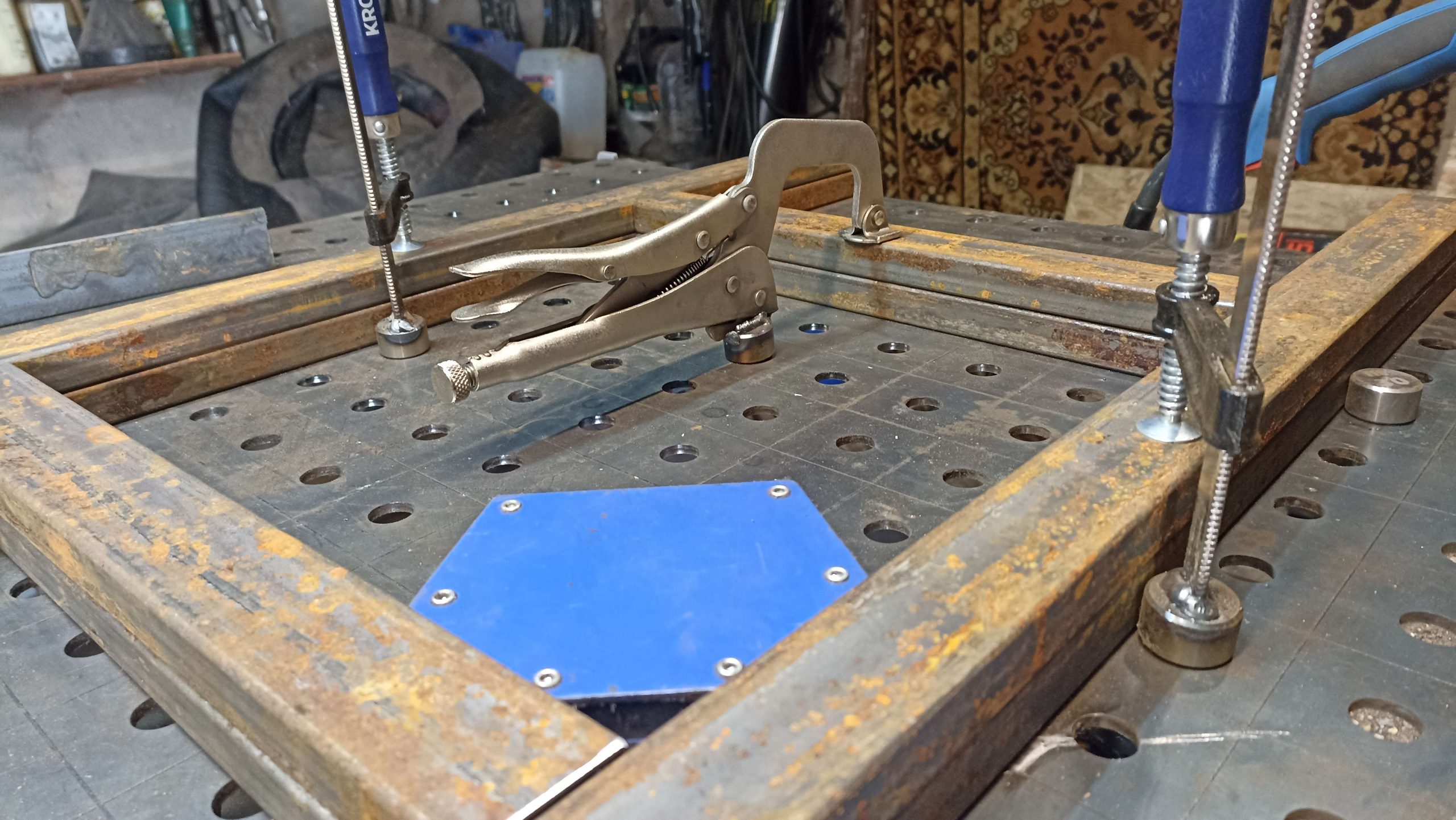

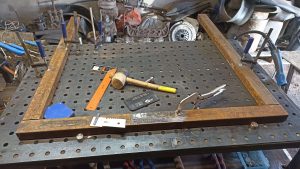

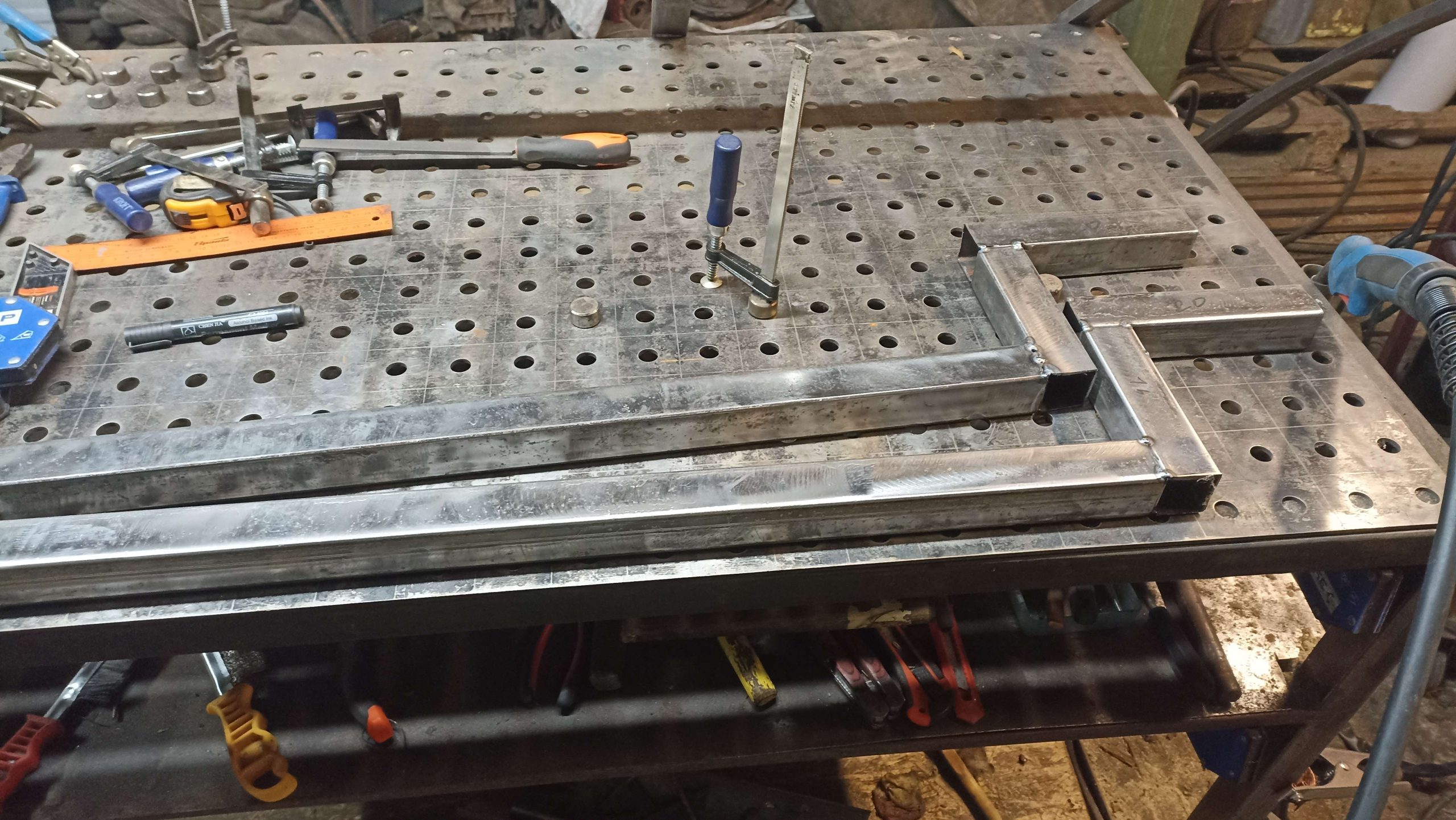

Точная сборка подстолья: Каркас столешницы и силовой рамы выставлялся на сварочном столе с использованием магнитных угольников и струбцин для точного соблюдения прямоугольности (90°).
Работа с тонкостенным металлом: Сварка профильной трубы со стенкой 1.5 мм выполнена полуавтоматом аккуратными швами без прожогов и перегрева металла.
Усиление конструкции: В нижней части предусмотрена обвязка (проножки), которая обеспечивает жесткость всей рамы и предотвращает «шатание» ног при нагрузке.
Зачистка и подготовка: Металлический каркас зачищен под покраску, швы обработаны заподлицо на лицевых плоскостях для плотного прилегания деревянного настила.

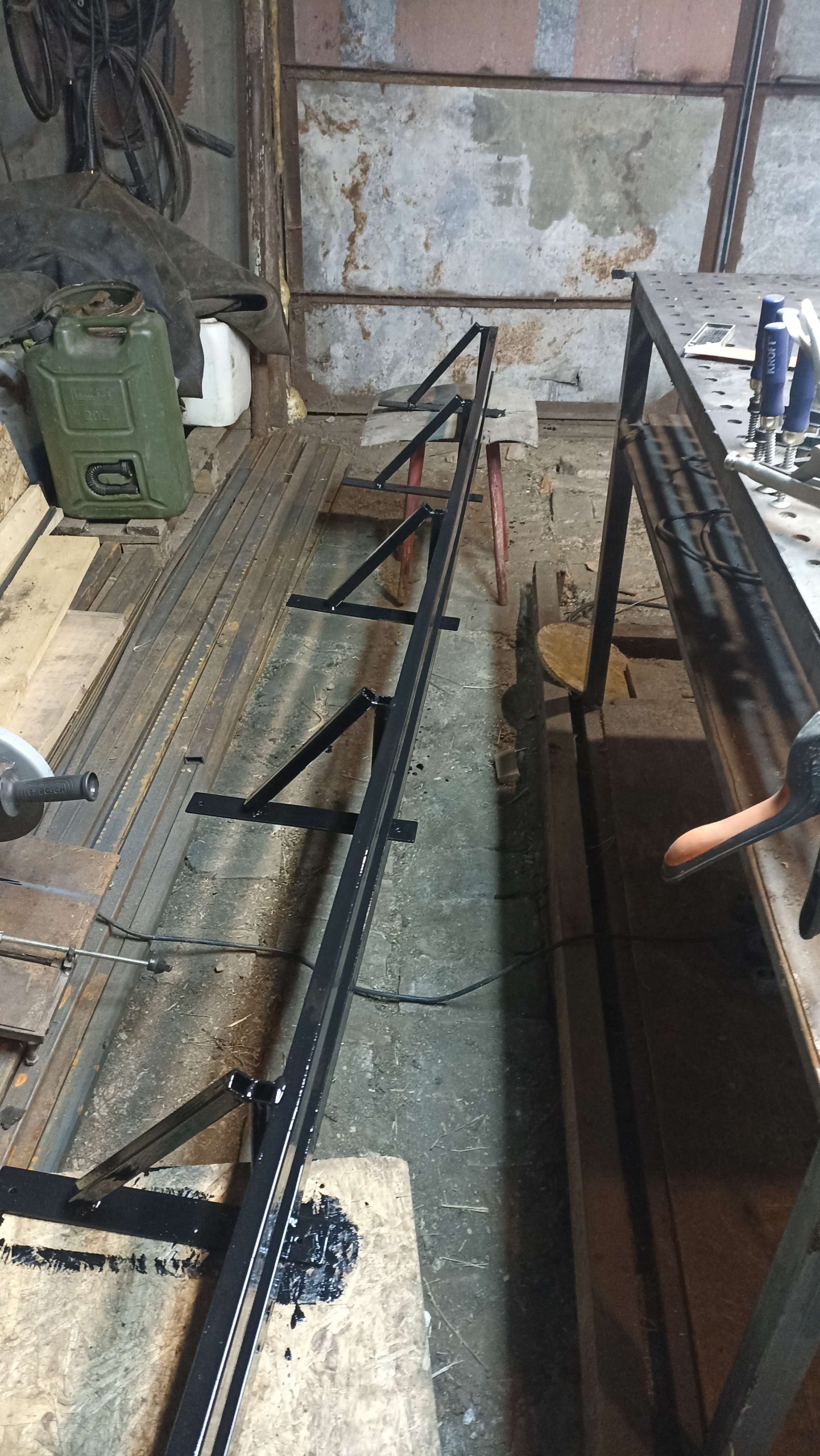

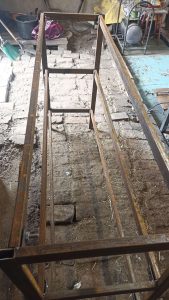

Разборный трехъярусный стеллаж для подпола / погреба

Технические характеристики:

Назначение: Хранение тяжелых домашних заготовок и консервации в условиях ограниченного пространства подпола.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальная профильная труба, монтажные уголки с отверстиями, болтовые соединения, деревянный настил (доски/фанера).
Конструктивная особенность: Полностью разборный каркас на болтовых соединениях для возможности заноса через узкий люк подпола.

Особенности изготовления и сборки:

Проектирование под габариты проема: Из-за невозможности спустить цельносварной каркас, конструкция была разбита на отдельные секции (боковые рамы и продольные перемычки).

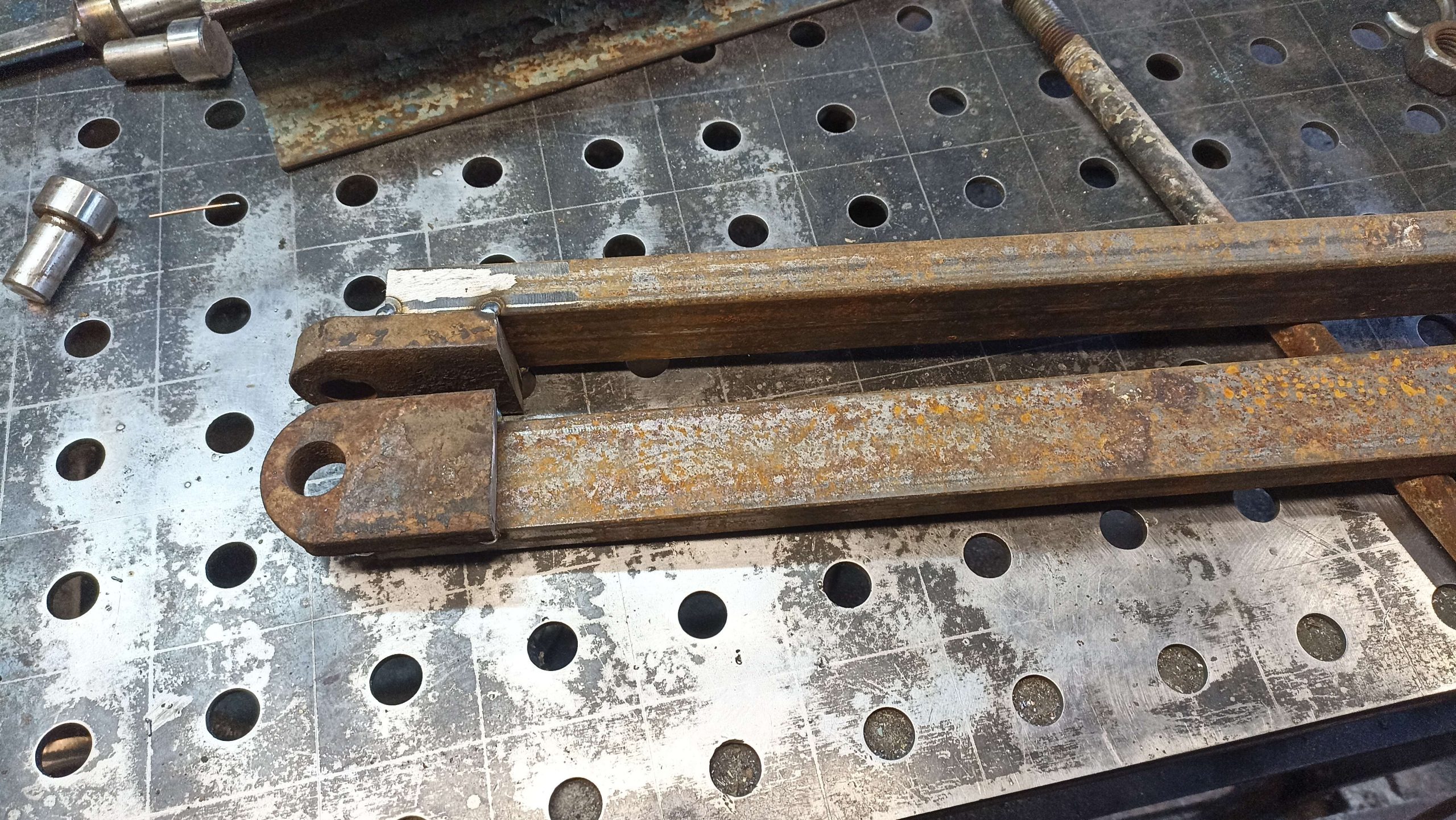

Сварка монтажных узлов: На сварочном столе с контролем углов (90° ) полуавтоматом были приварены ушки и уголки с отверстиями под фиксирующие болты.
Точность сборки и повторяемость: Приварка монтажных элементов производилась с помощью магнитных угольников и струбцин, что обеспечило точное совпадение отверстий при финальной сборке по месту.
Высокая несущая способность: Силовой металлический каркас рассчитан на значительные статические нагрузки от десятков закрученных банок на каждом ярусе.

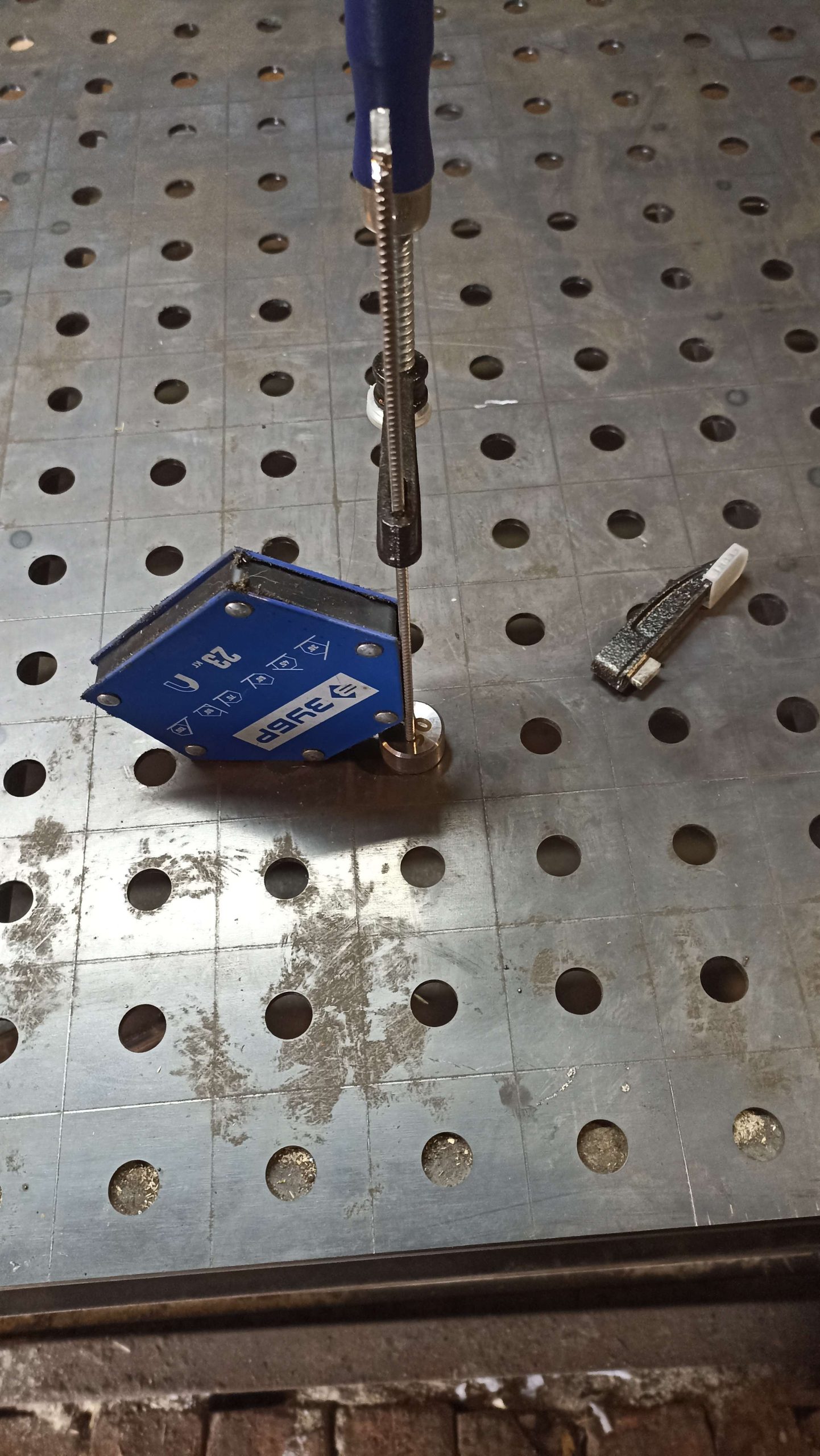

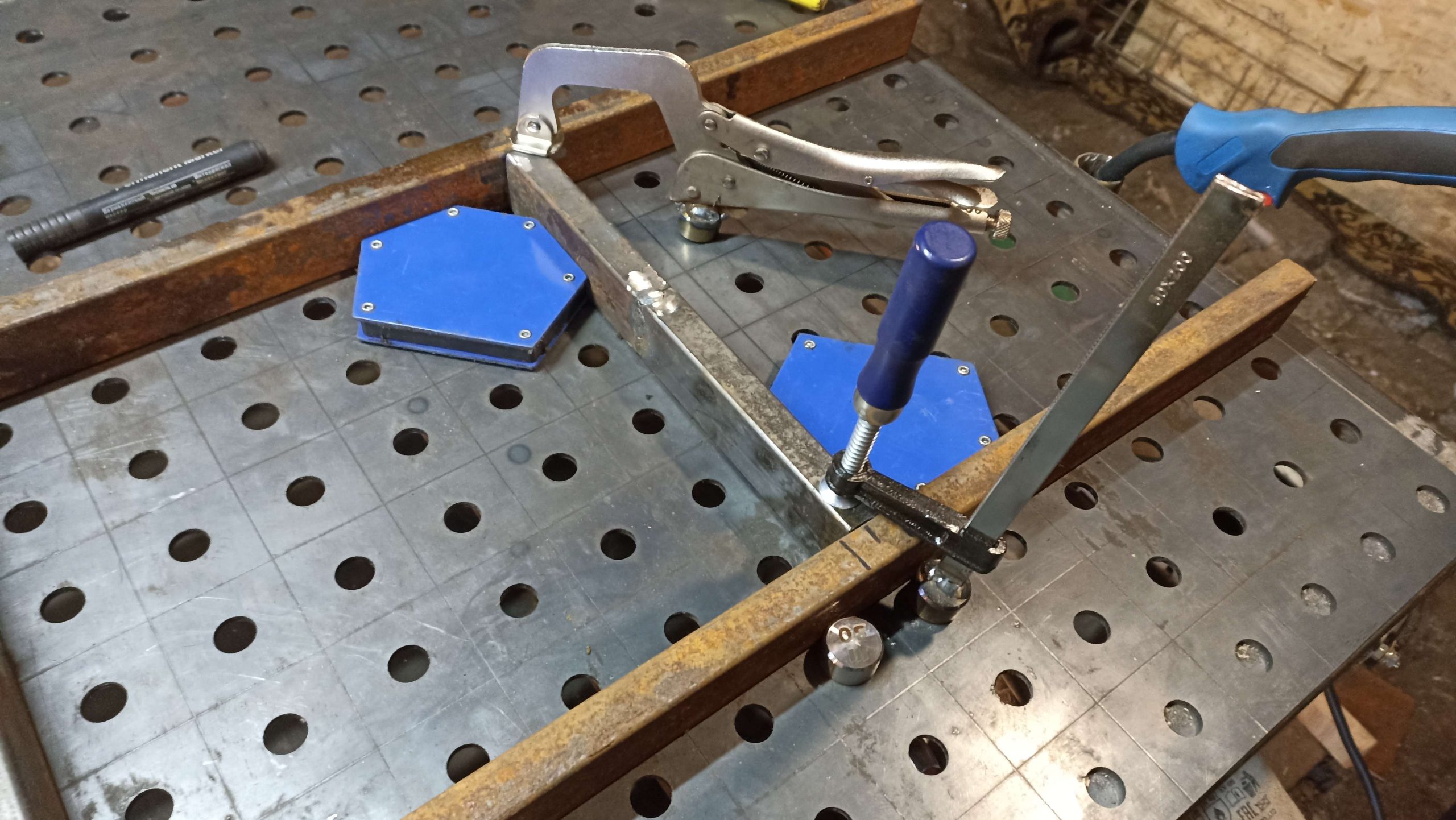

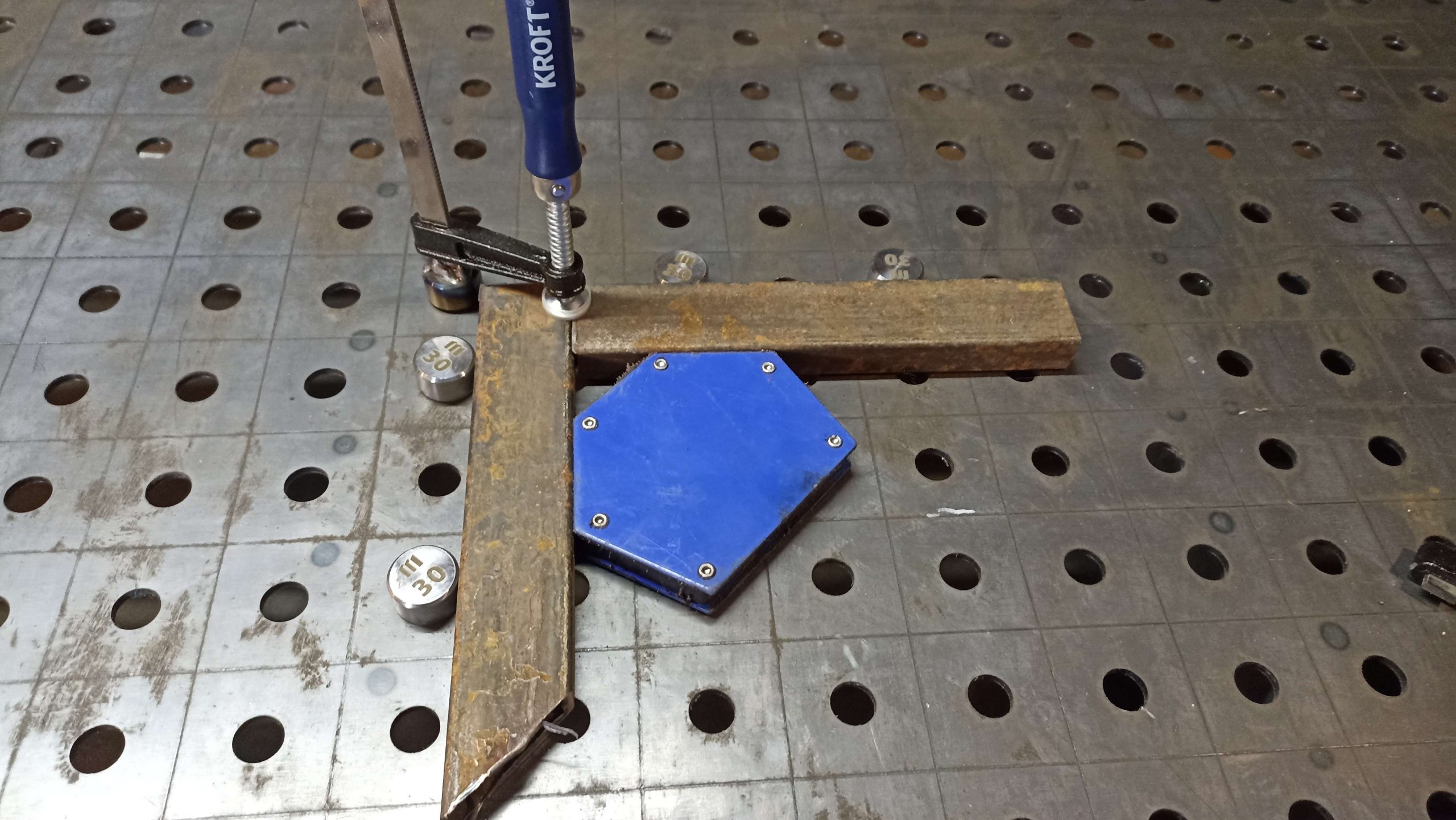

Сварочные струбцины и клещевые зажимы для сварочного стола d16

Технические характеристики:

Назначение: Быстрая и надежная фиксация деталей к перфорированной столешнице сварочного стола (отверстия d16 мм).
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Конструктивные элементы:
- F-образные струбцины (вилочные) + приваренные стальные бочонки-адаптеры d16 мм.

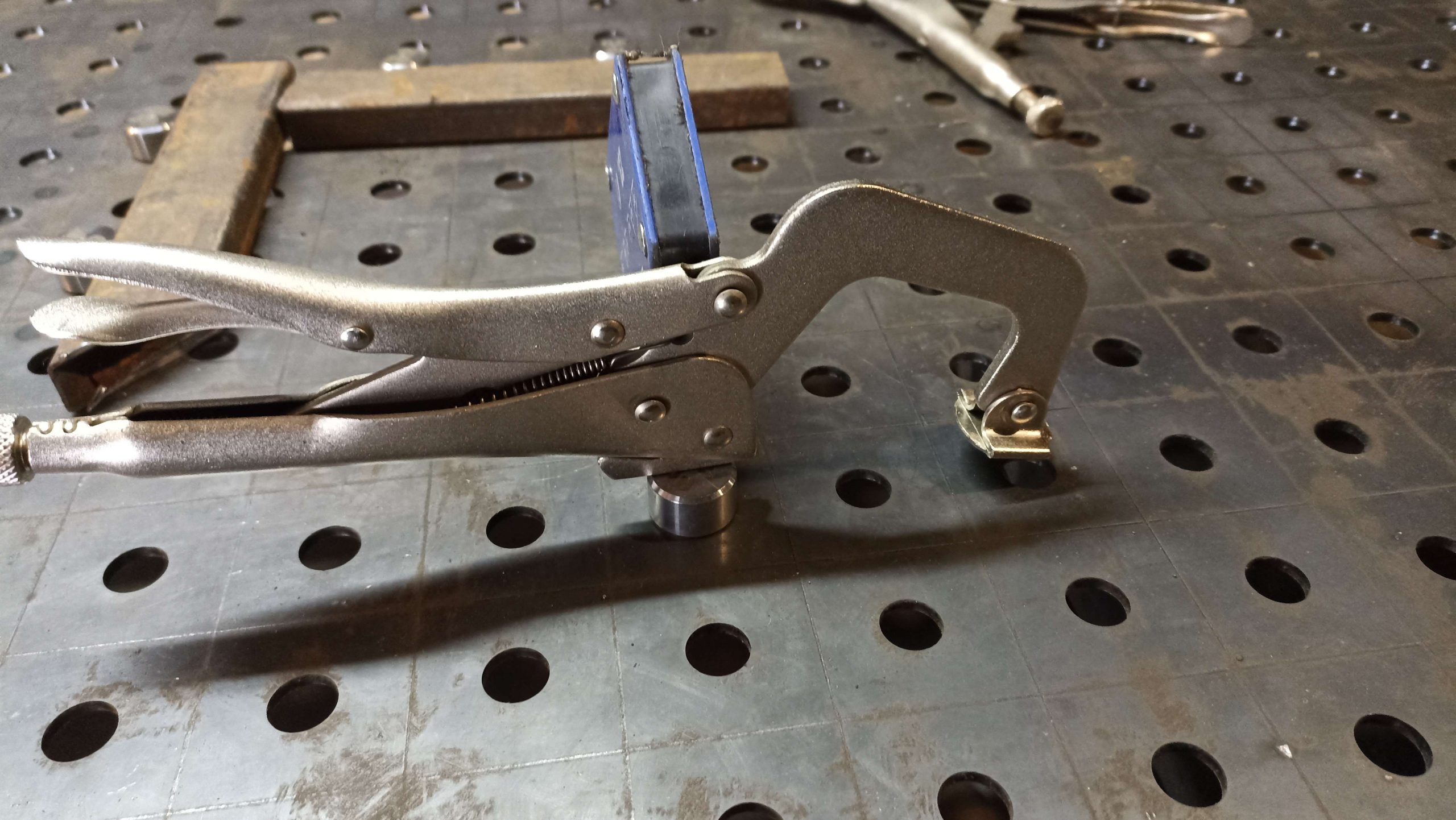

- Быстрозажимные сварочные клещи (C-образный зажим) с адаптером под отверстие стола.

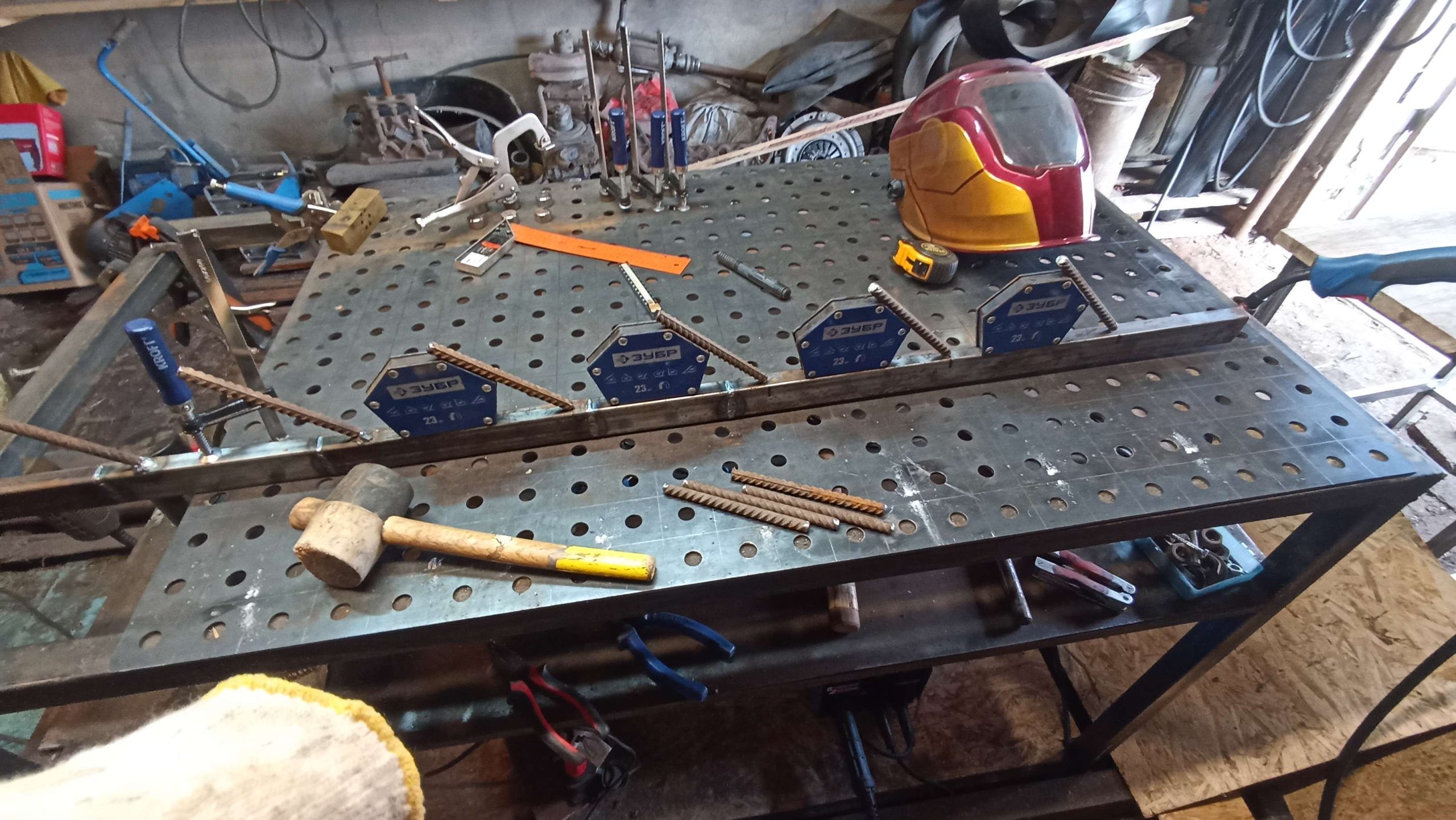

- Поворотные упоры и магнитные угольники для фиксации под углами 90°

Особенности изготовления и применения:

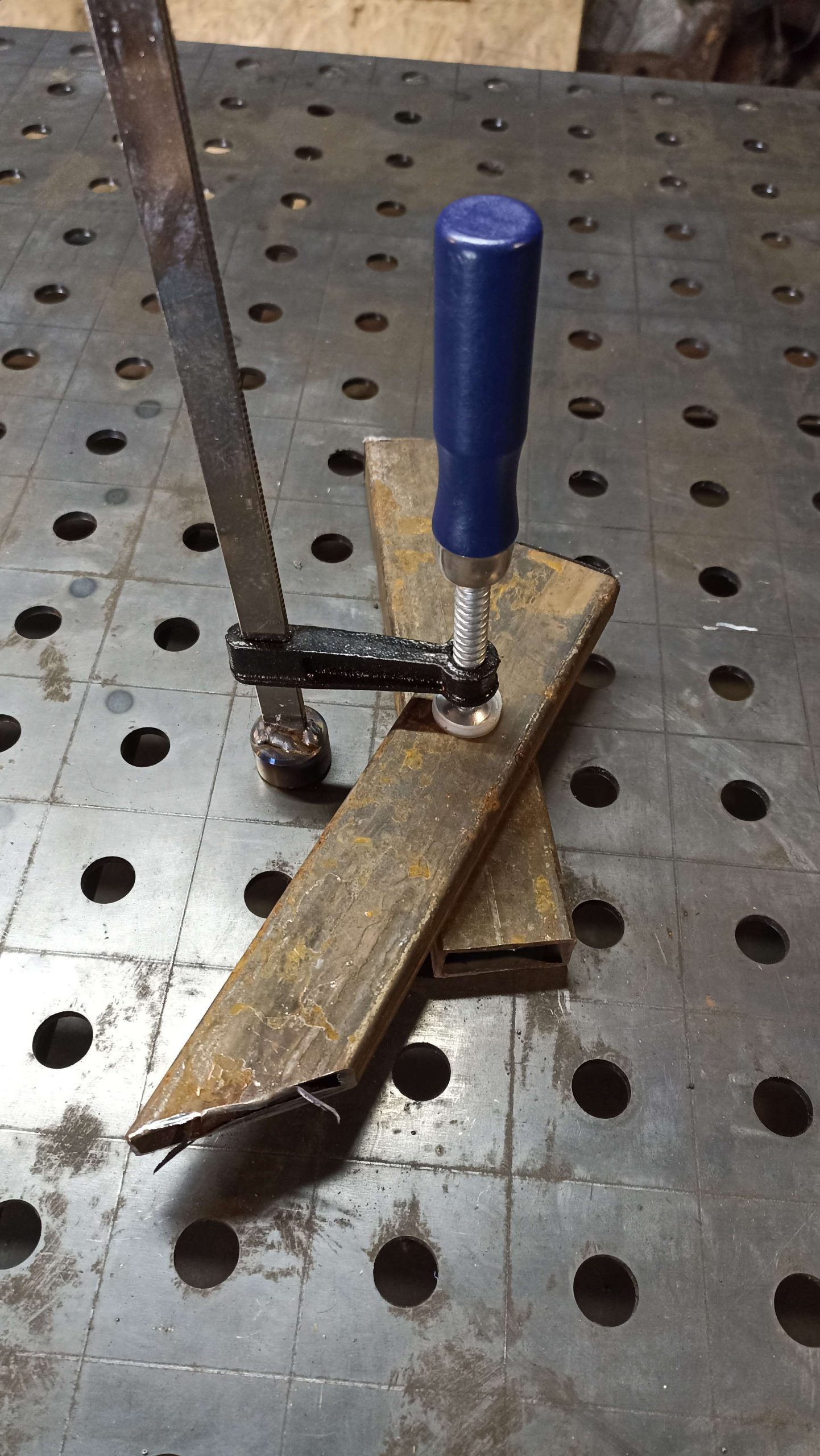

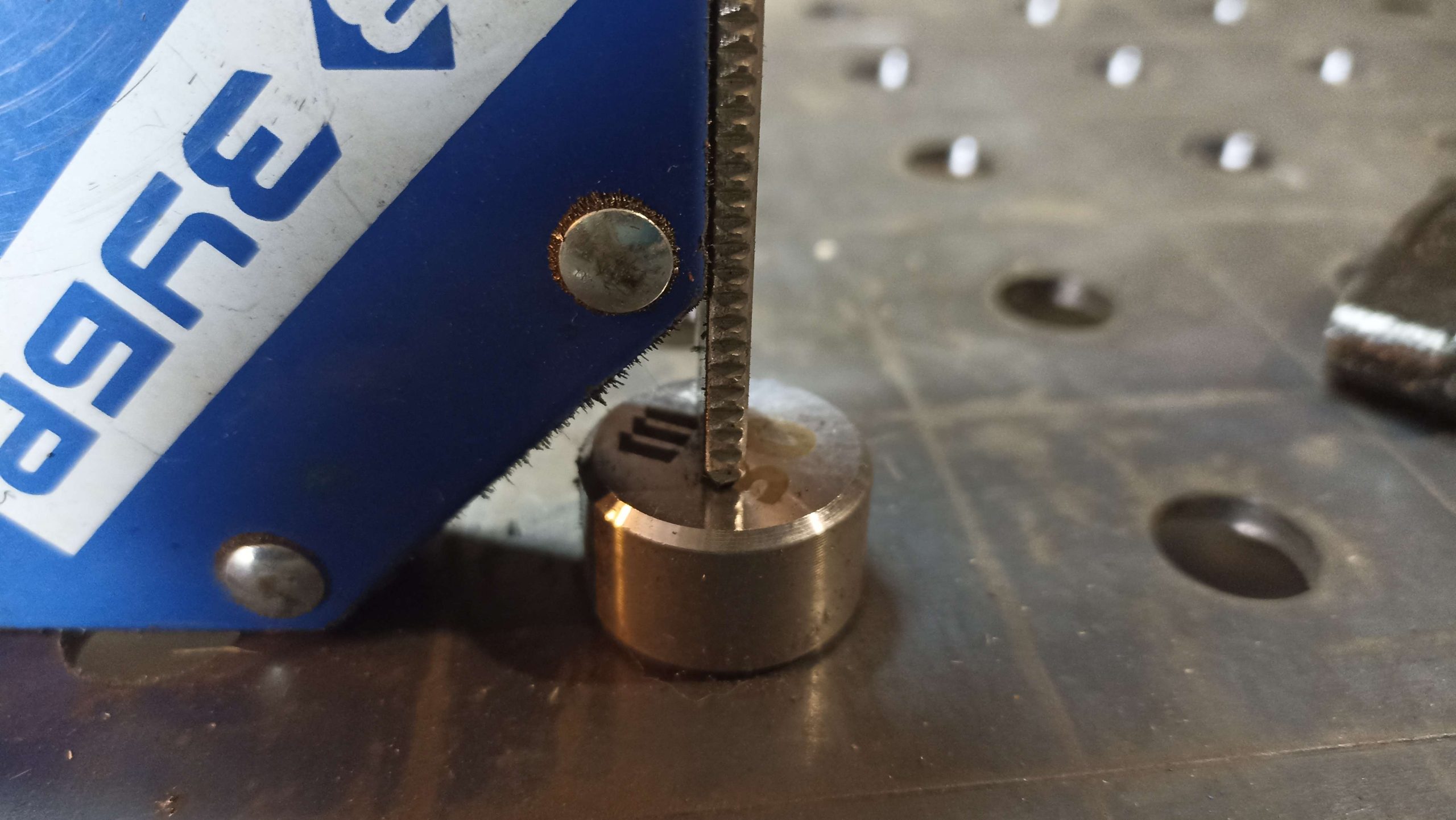

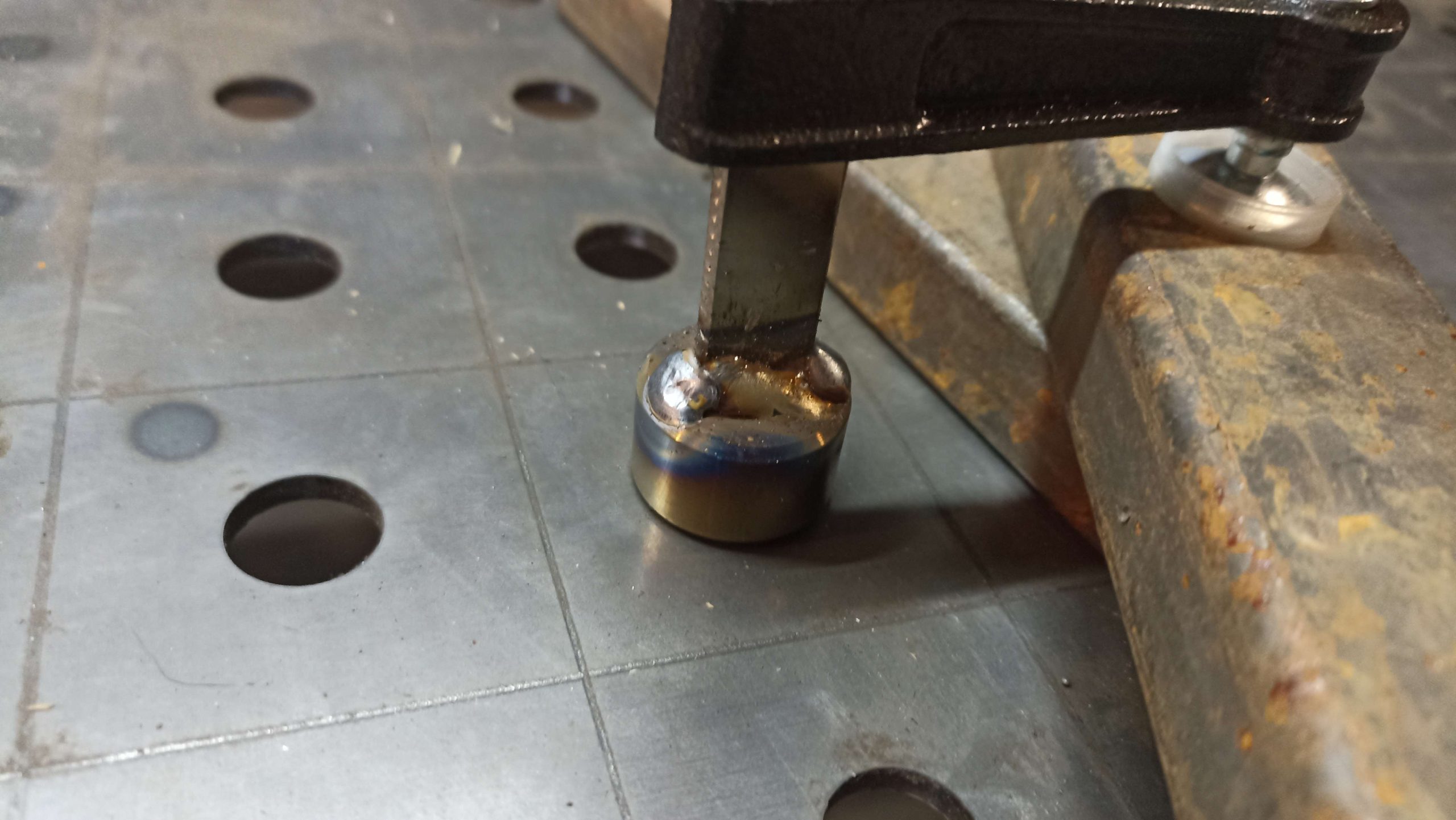

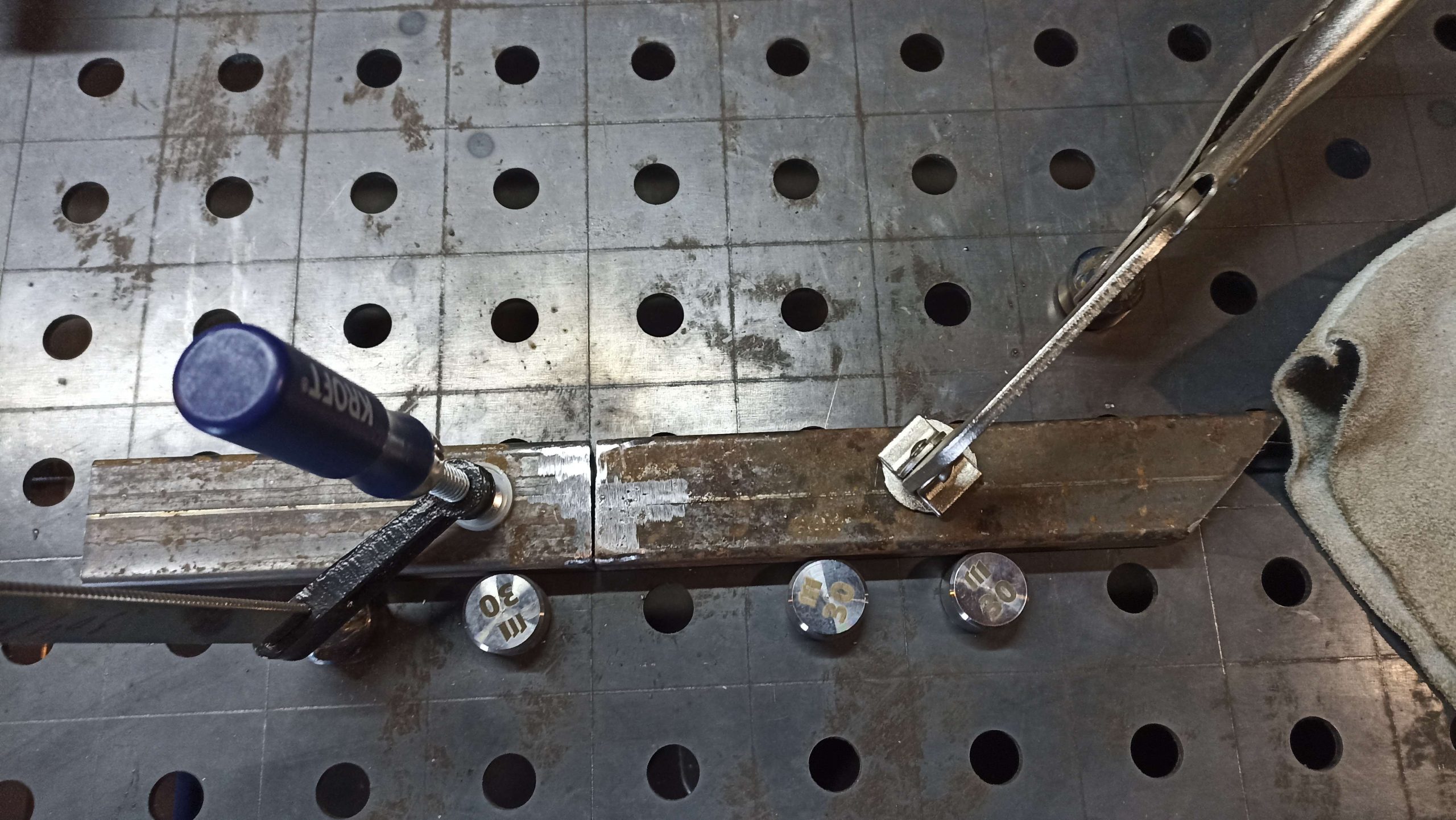

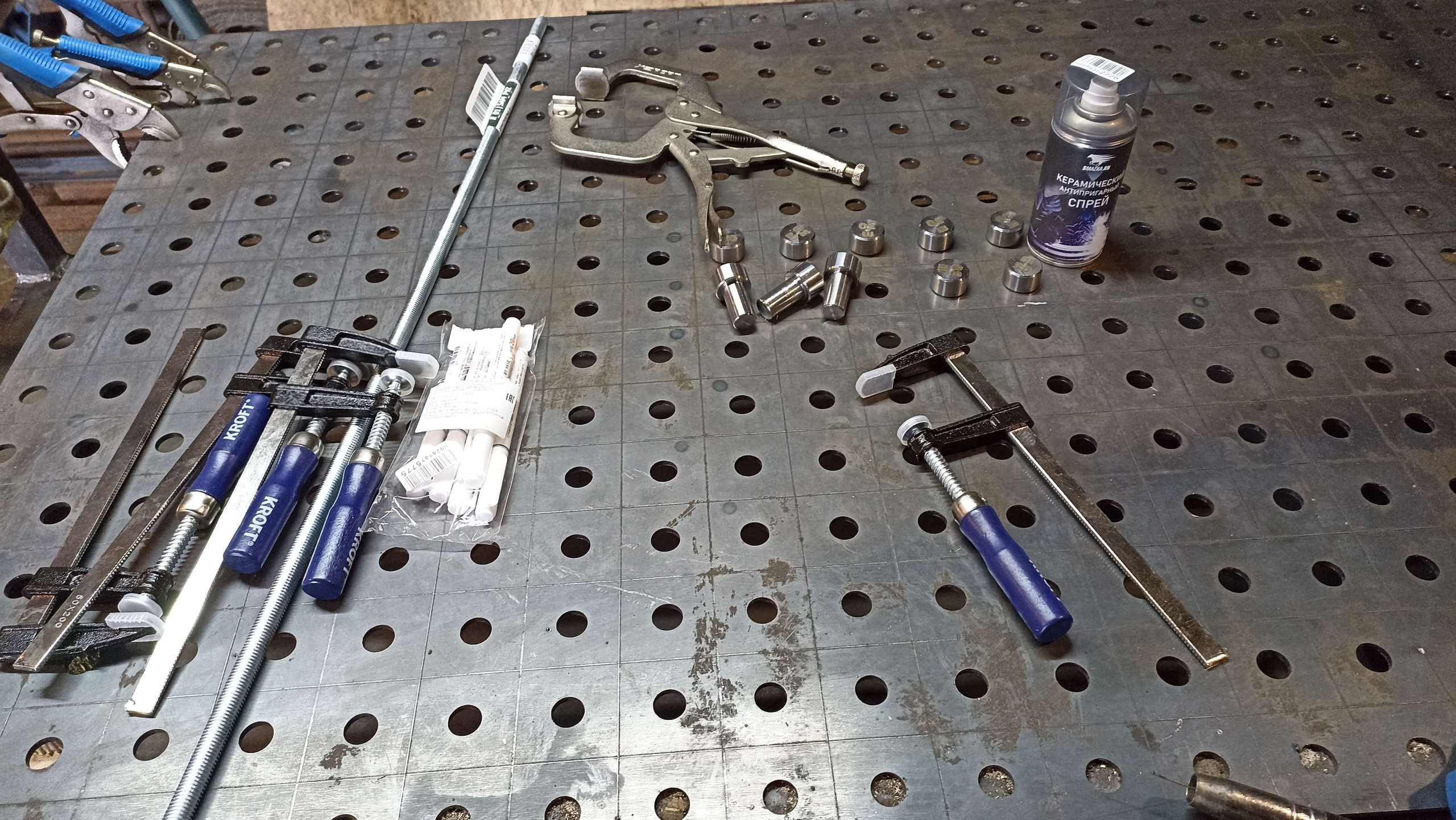

Модернизация инструмента: Из стандартных F-образных струбцин срезаны нижние губки, вместо которых полуавтоматом приварены калиброванные цилиндрические адаптеры (бочонки) точно под размер отверстий столешницы (d16 мм).
Качество сварного шва: Место приварки адаптеров проварено с хорошим проплавлением, чтобы выдерживать значительные силе прижима и изгибающие нагрузки.
Быстрозажимной механизм: Модифицированные клещи с фиксатором позволят производить серийную заготовку деталей буквально за пару секунд.
Экономическая эффективность и практичность: Доработка позволила получить полный комплект специализированной оснастки, полностью аналогичной дорогостоящим заводским решениям, с минимальными затратами.

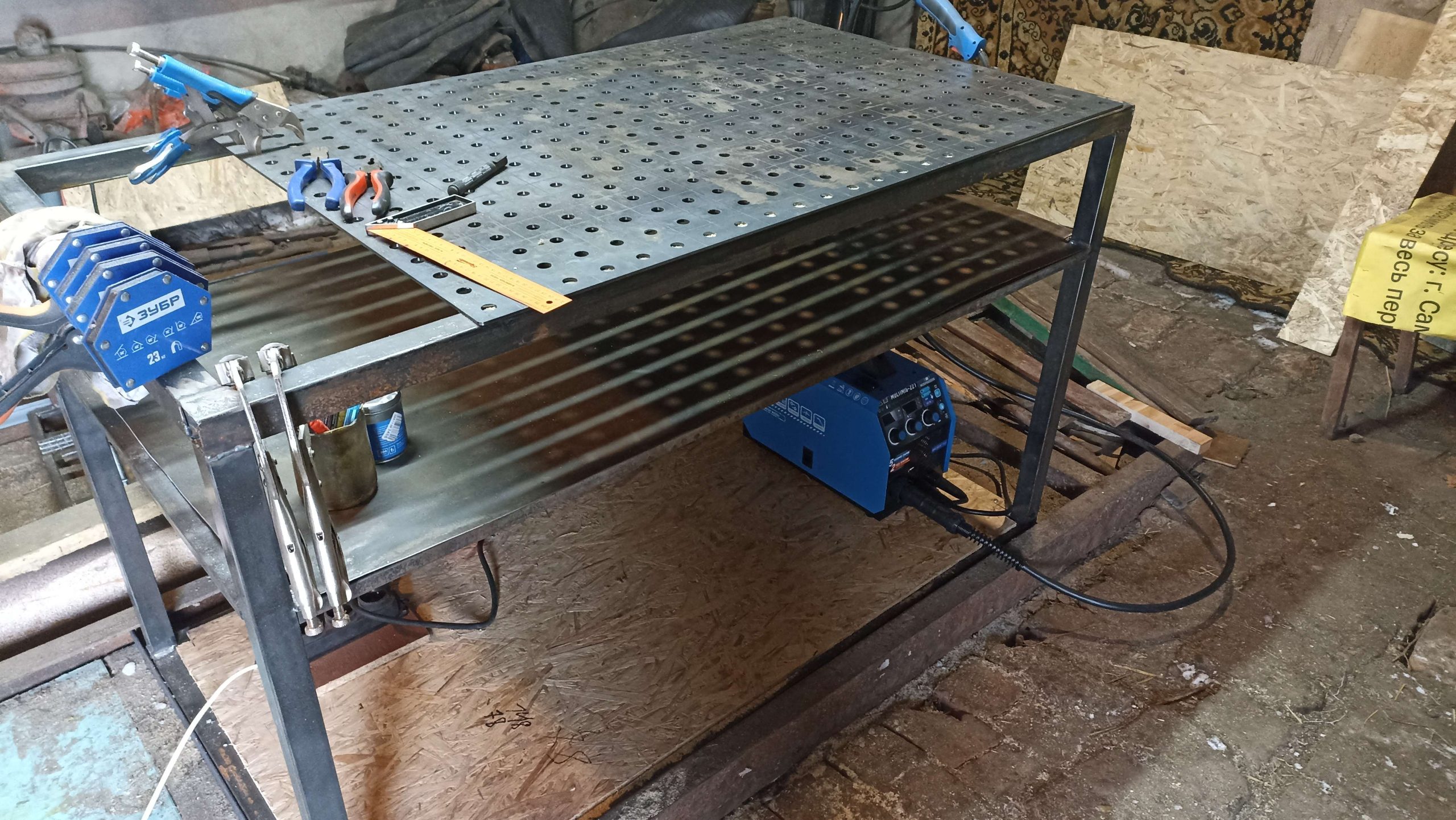

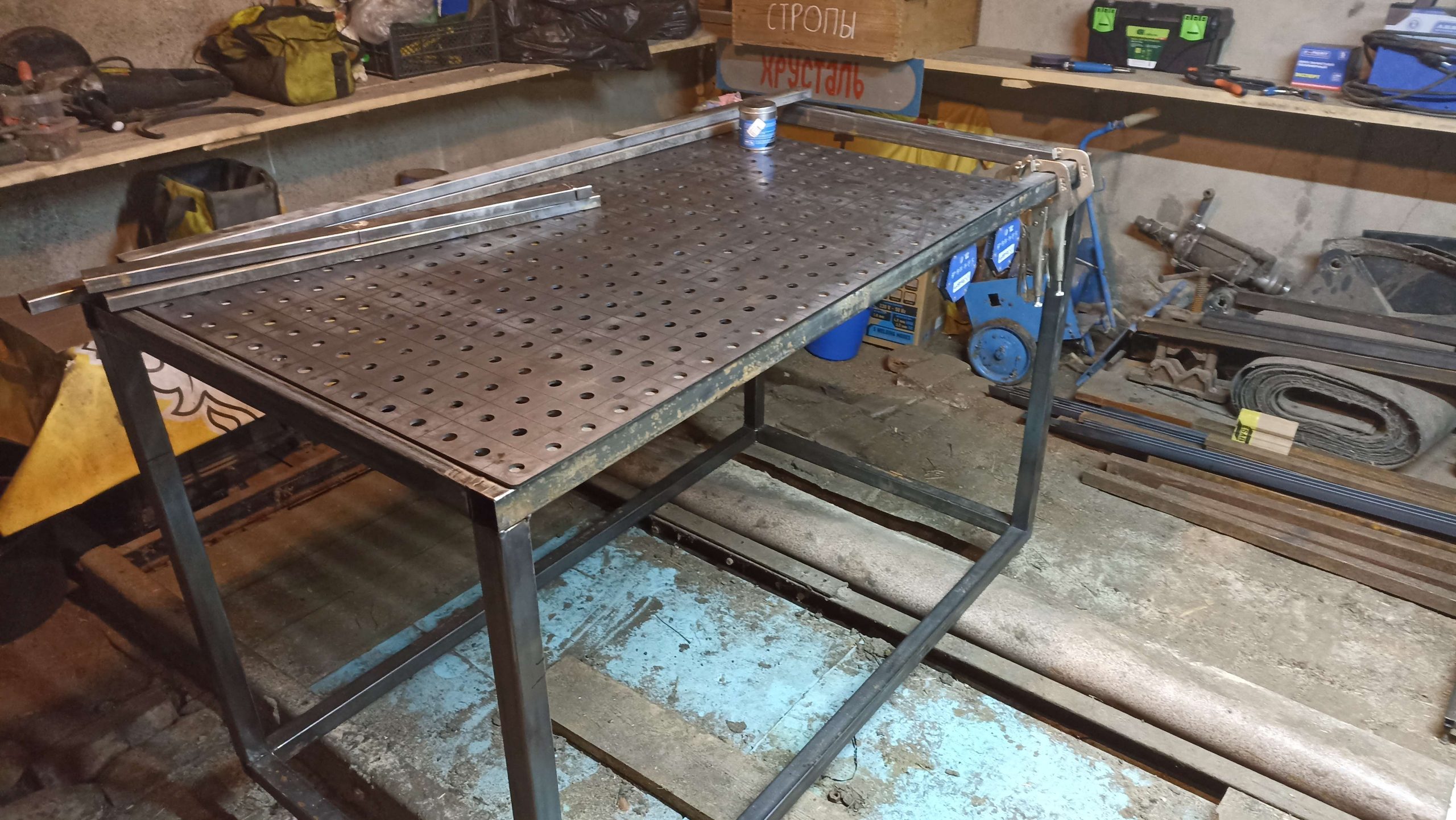

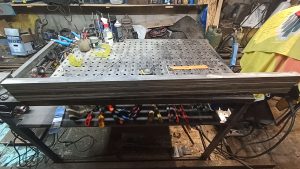

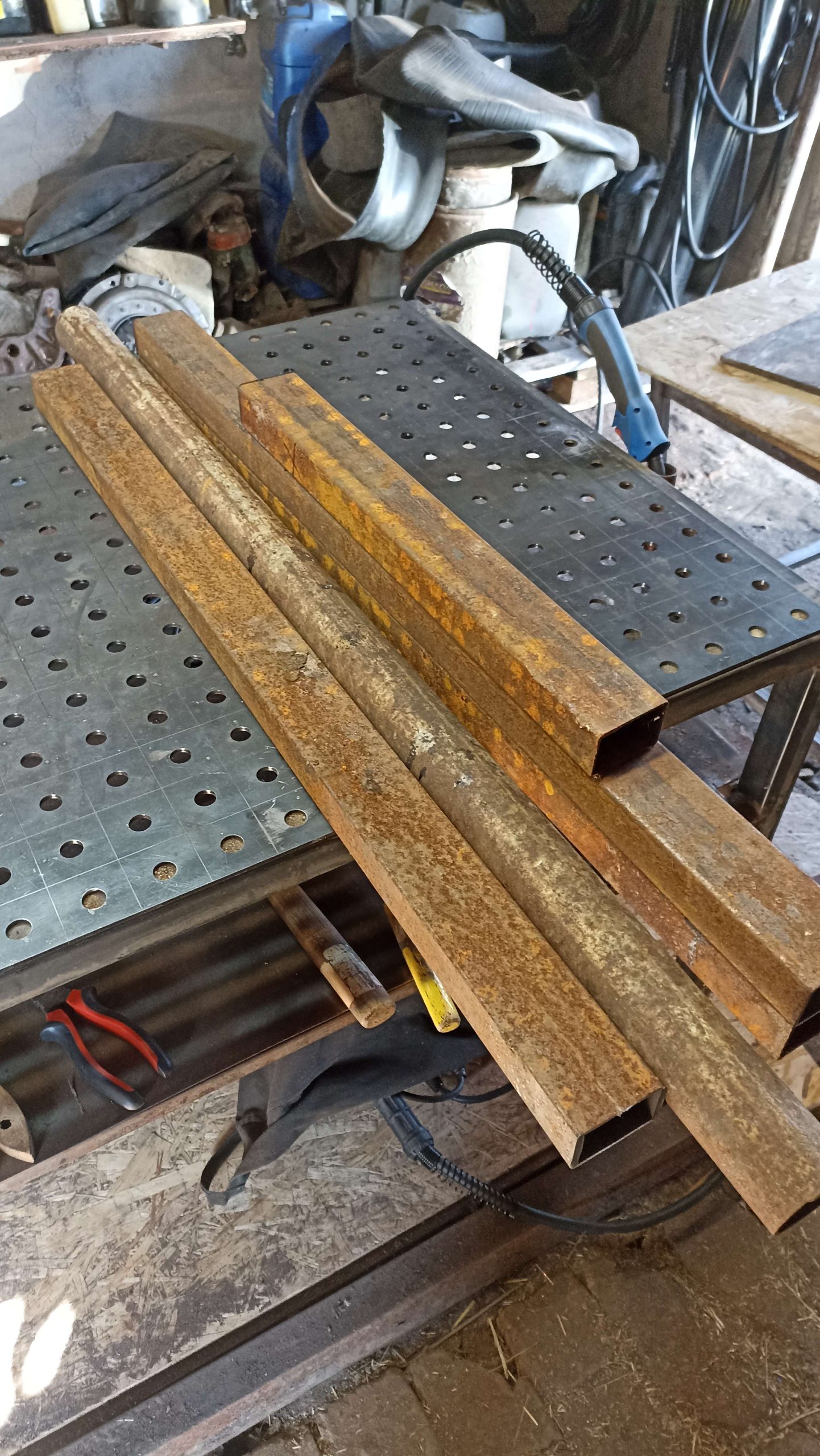

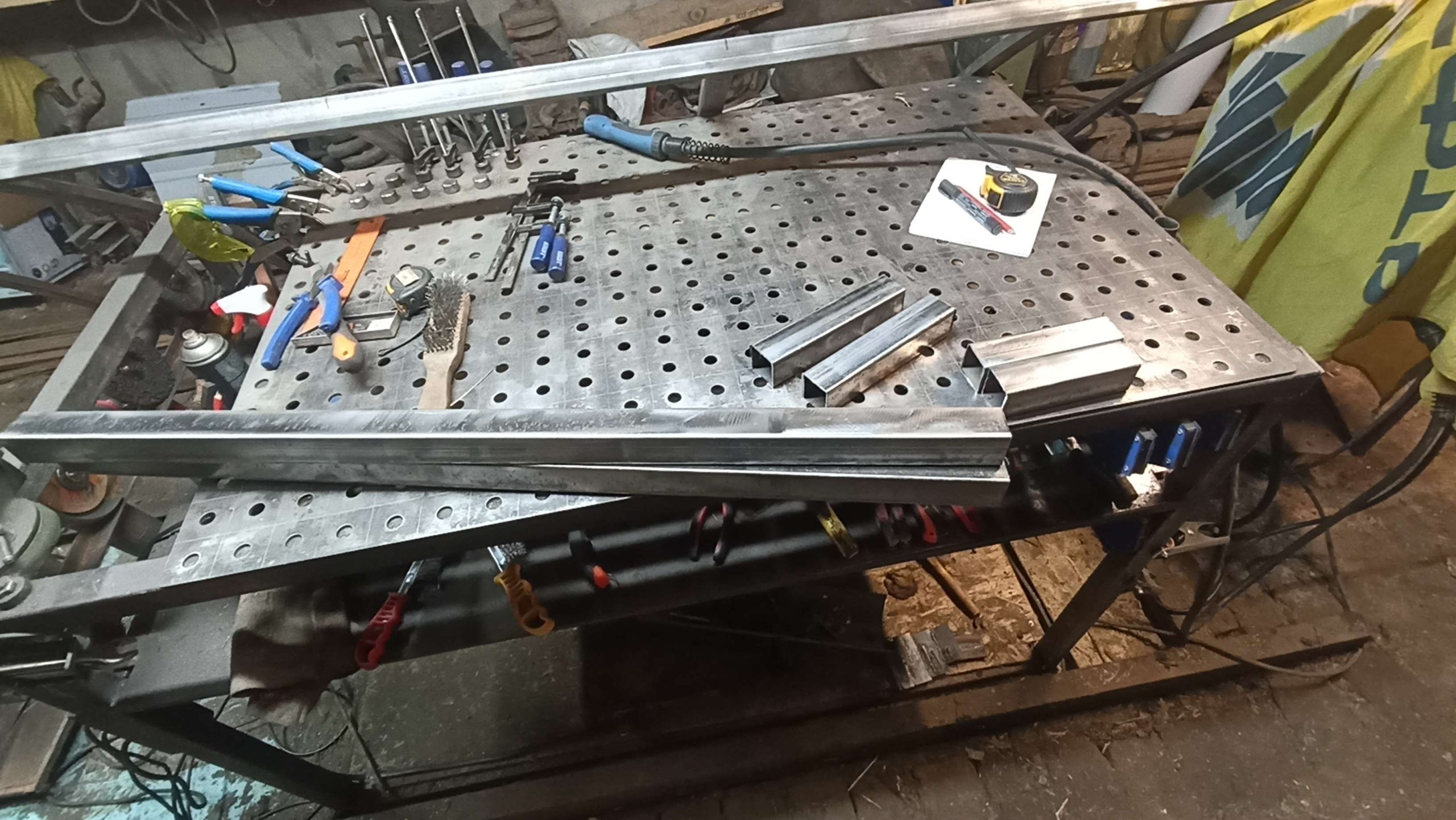

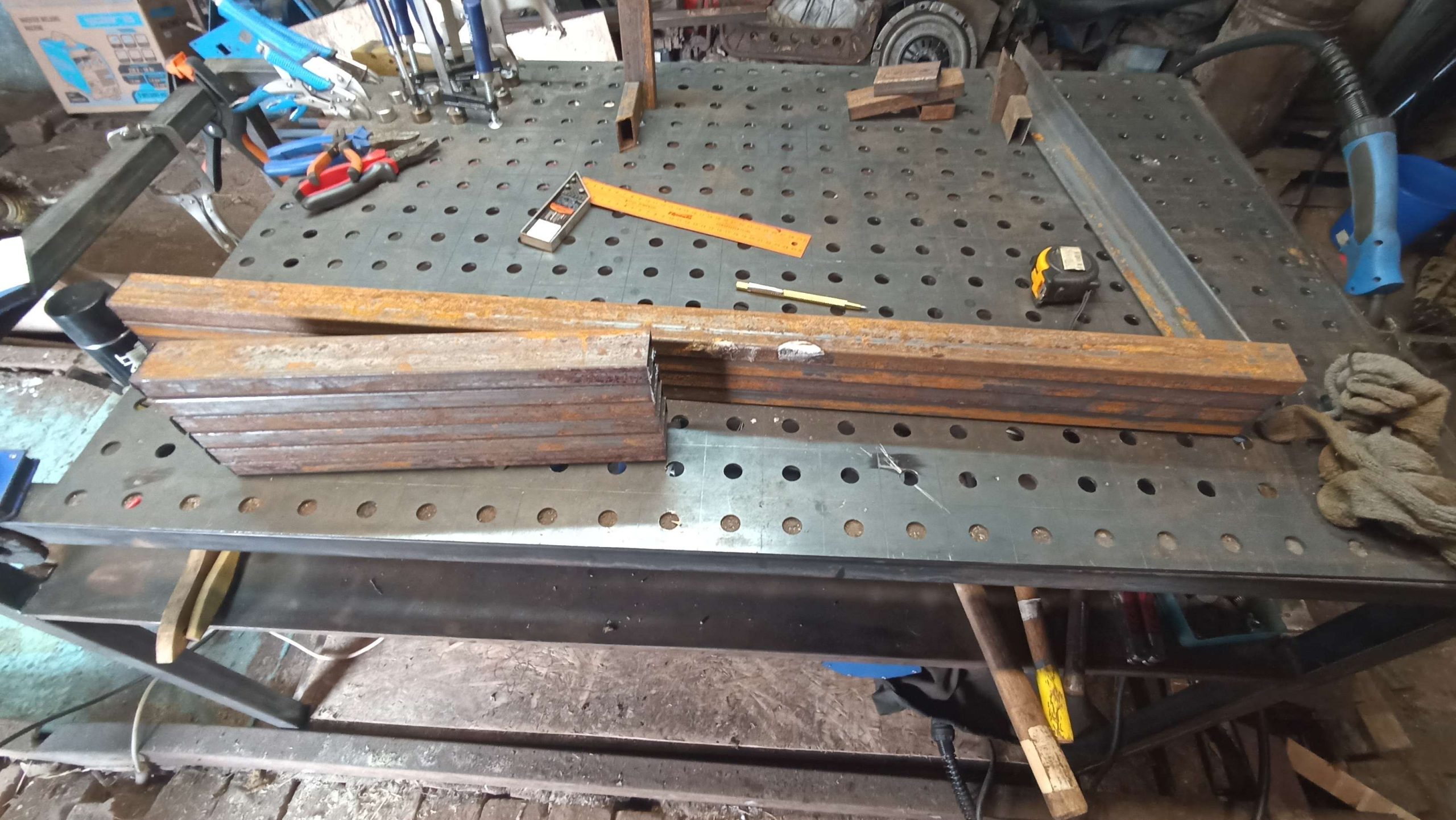

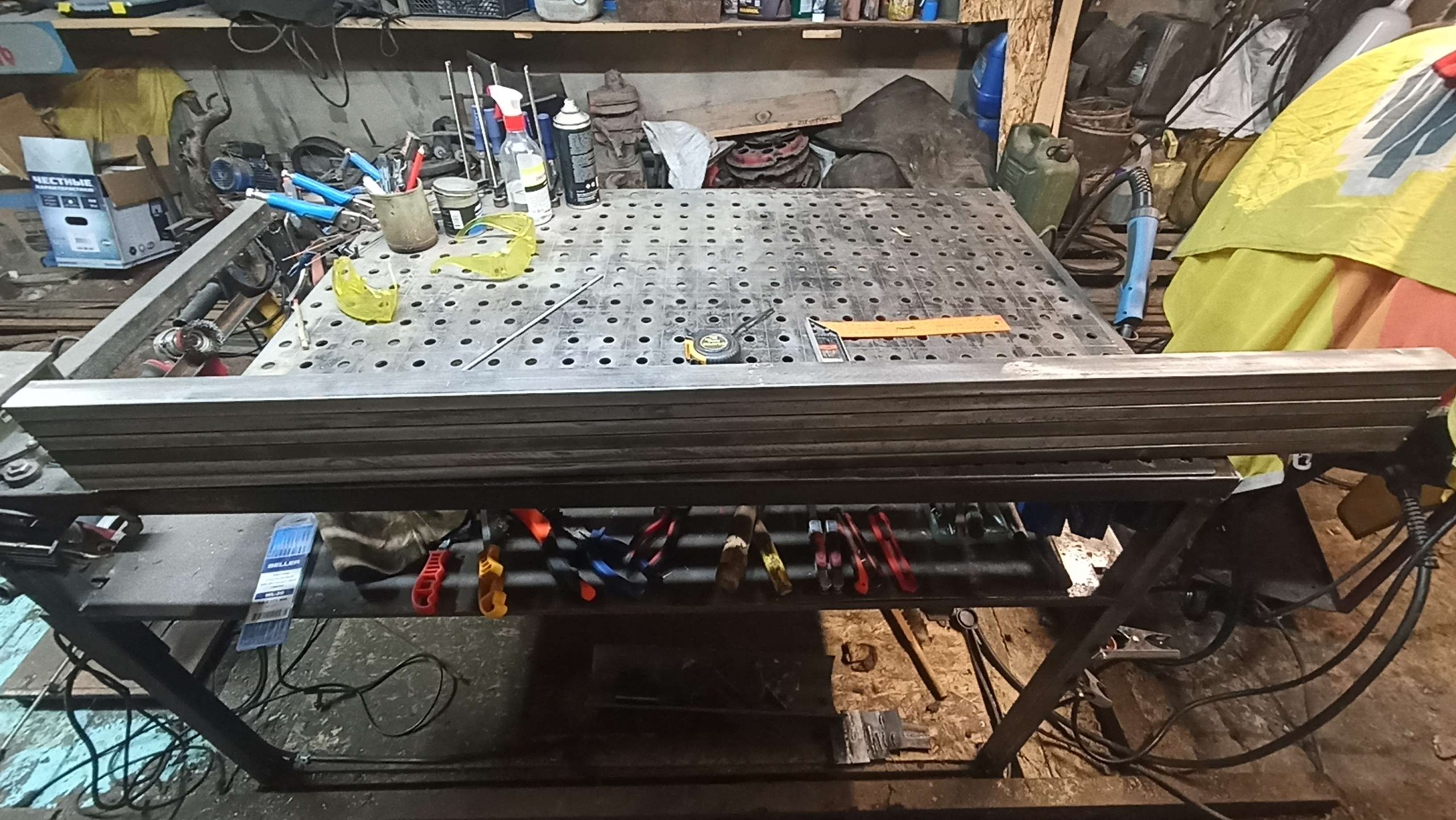

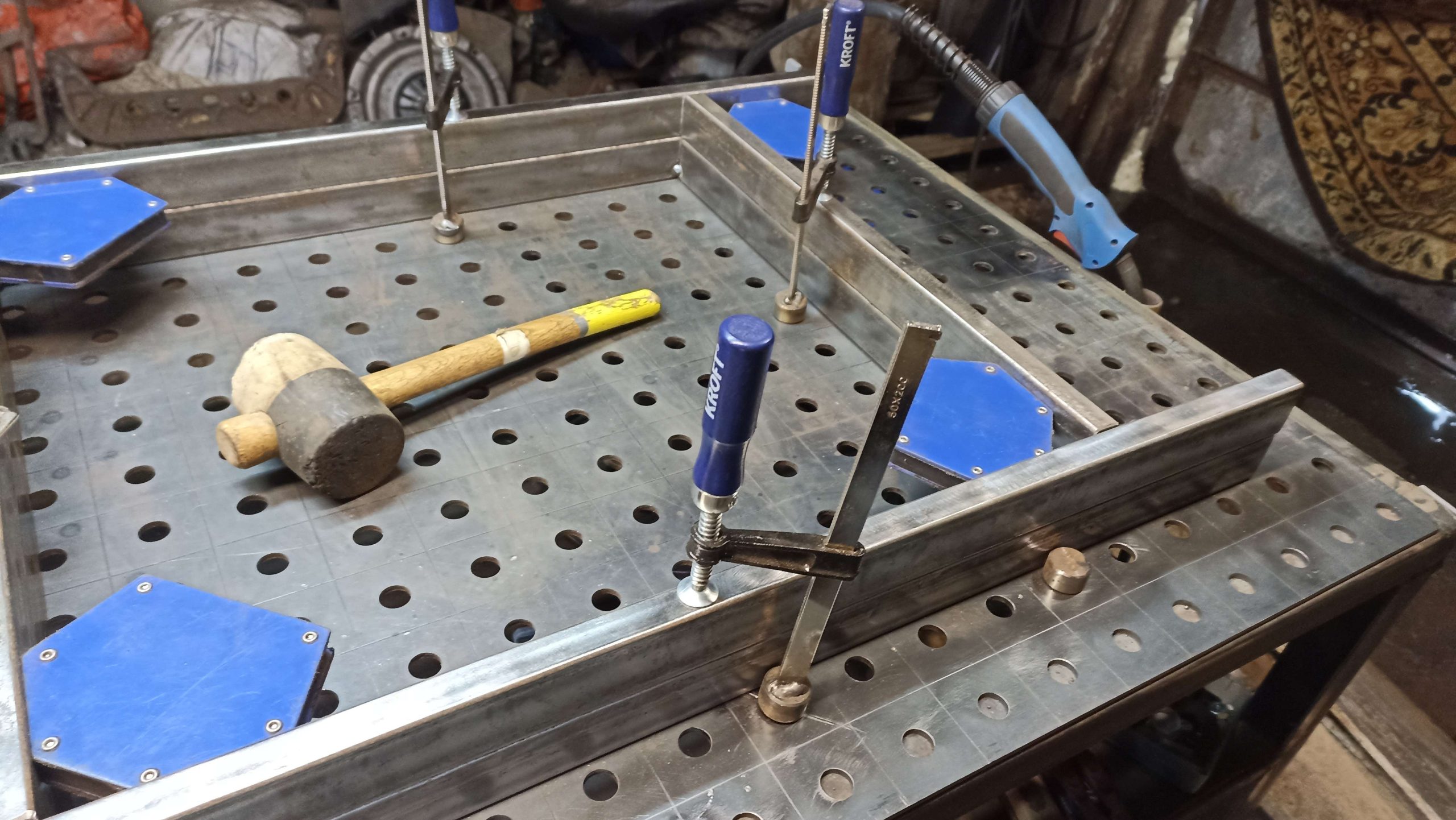

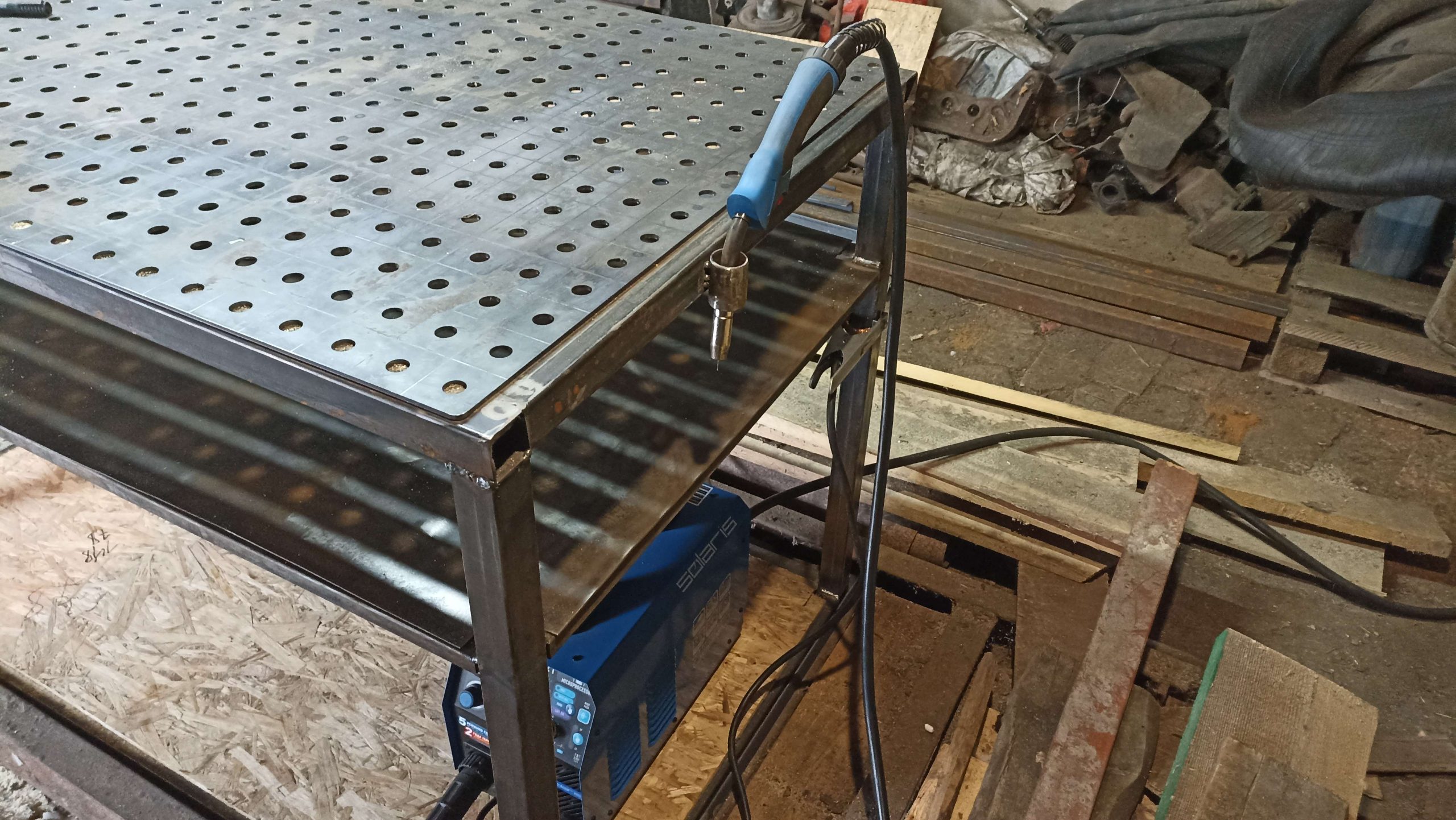

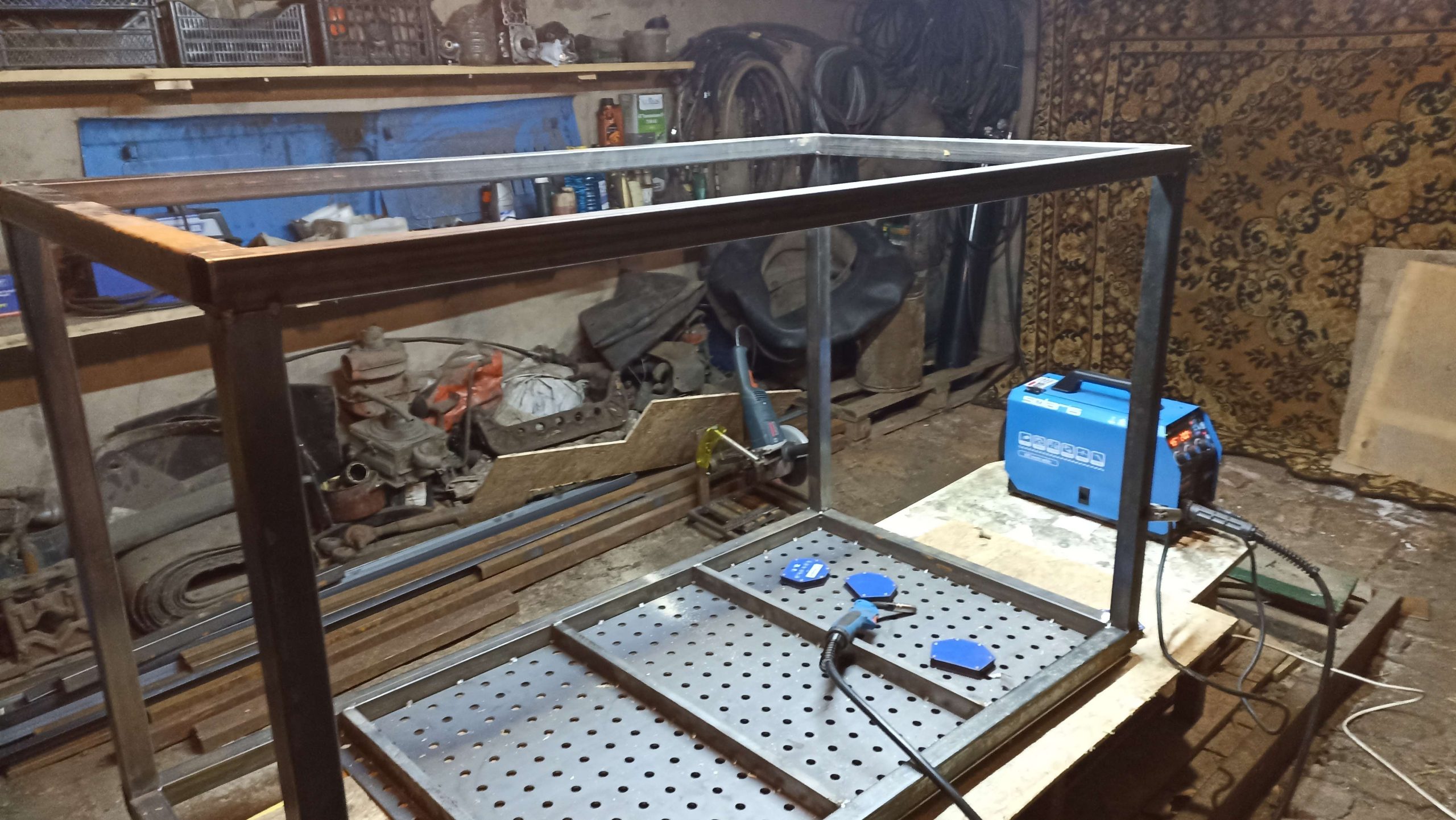

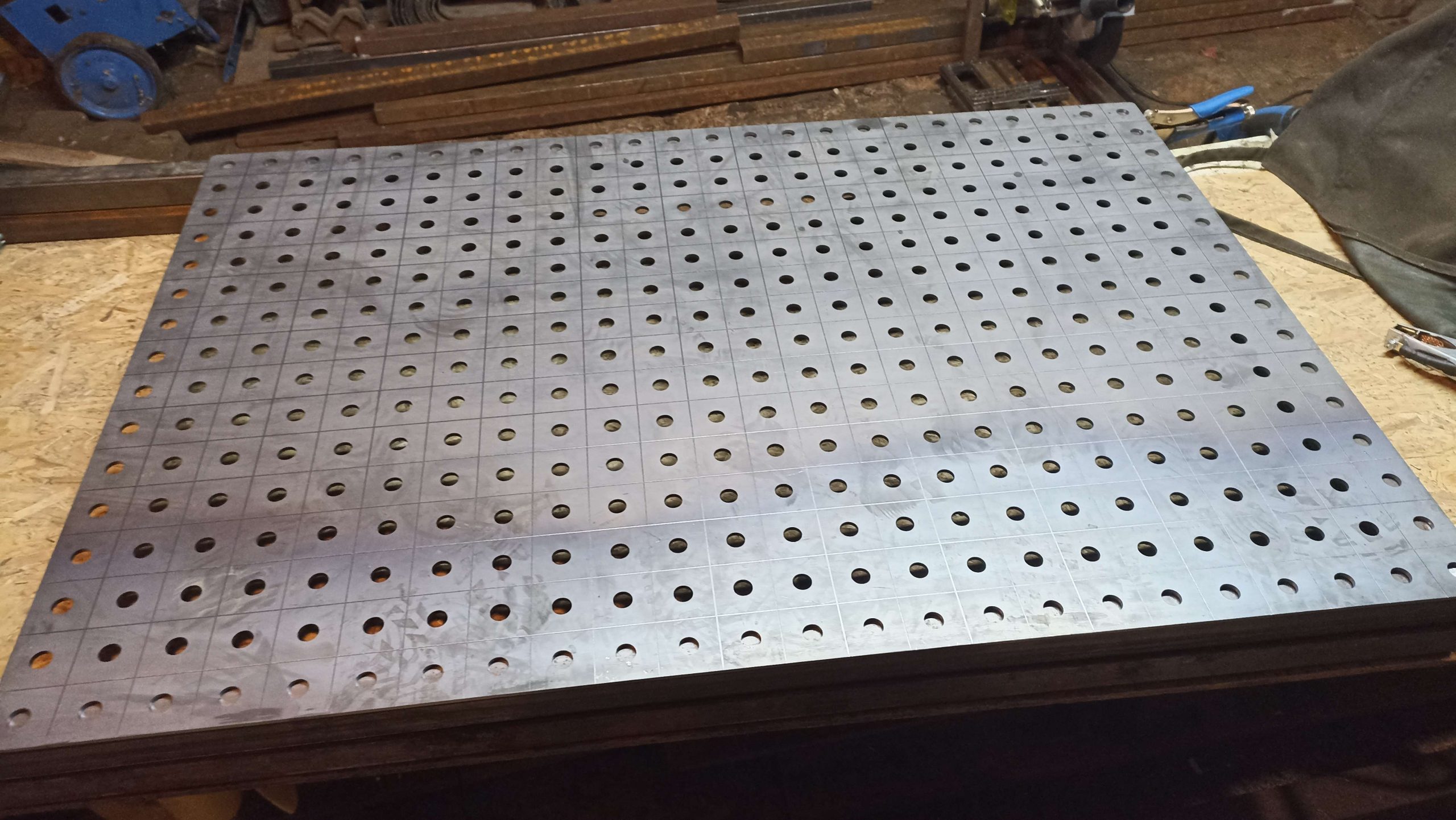

Сборочно-сварочный стол с координатной сеткой и полкой-шлакоуловителем

Технические характеристики:

Назначение: Профессиональное рабочее место для точной сборки и сварки металлоконструкций с использованием сборочной оснастки (струбцин, фиксаторов, упоров).
Метод сварки: Полуавтоматическая сварка (MIG/MAG).

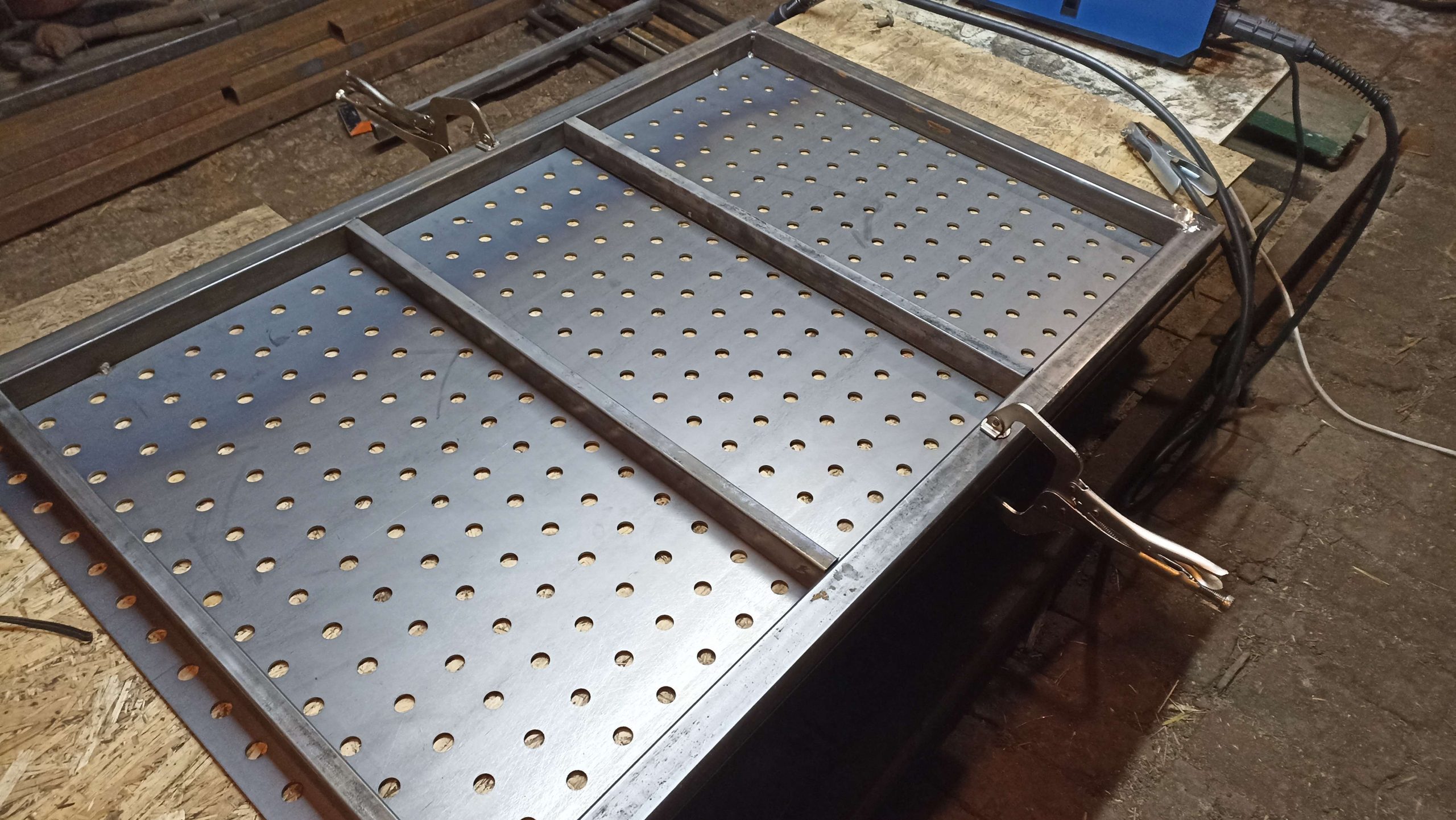

Рабочая поверхность: Перфорированная стальная плита 4 мм с координатной сеткой и отверстиями d $\varnothing16$ мм под стандартную сварочную оснастку.
Каркас и силовая рама: Профильная труба $40\times40\times2$ мм с поперечными ребрами жесткости.
Дополнительно: Нижний ярус из профлиста (полка для хранения инструмента и шлако/сварочный уловитель).

Особенности сборки и инжиниринга:

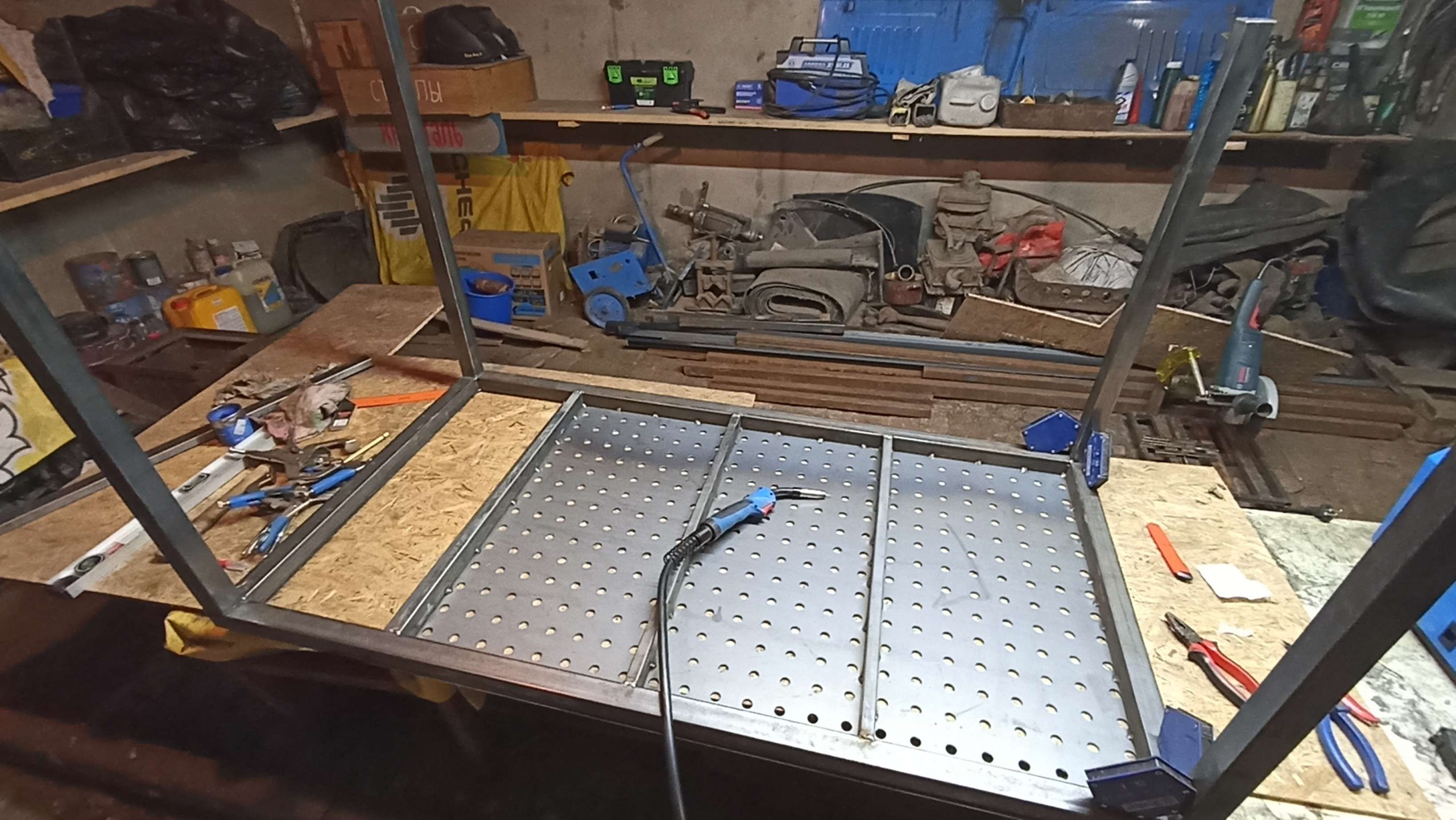

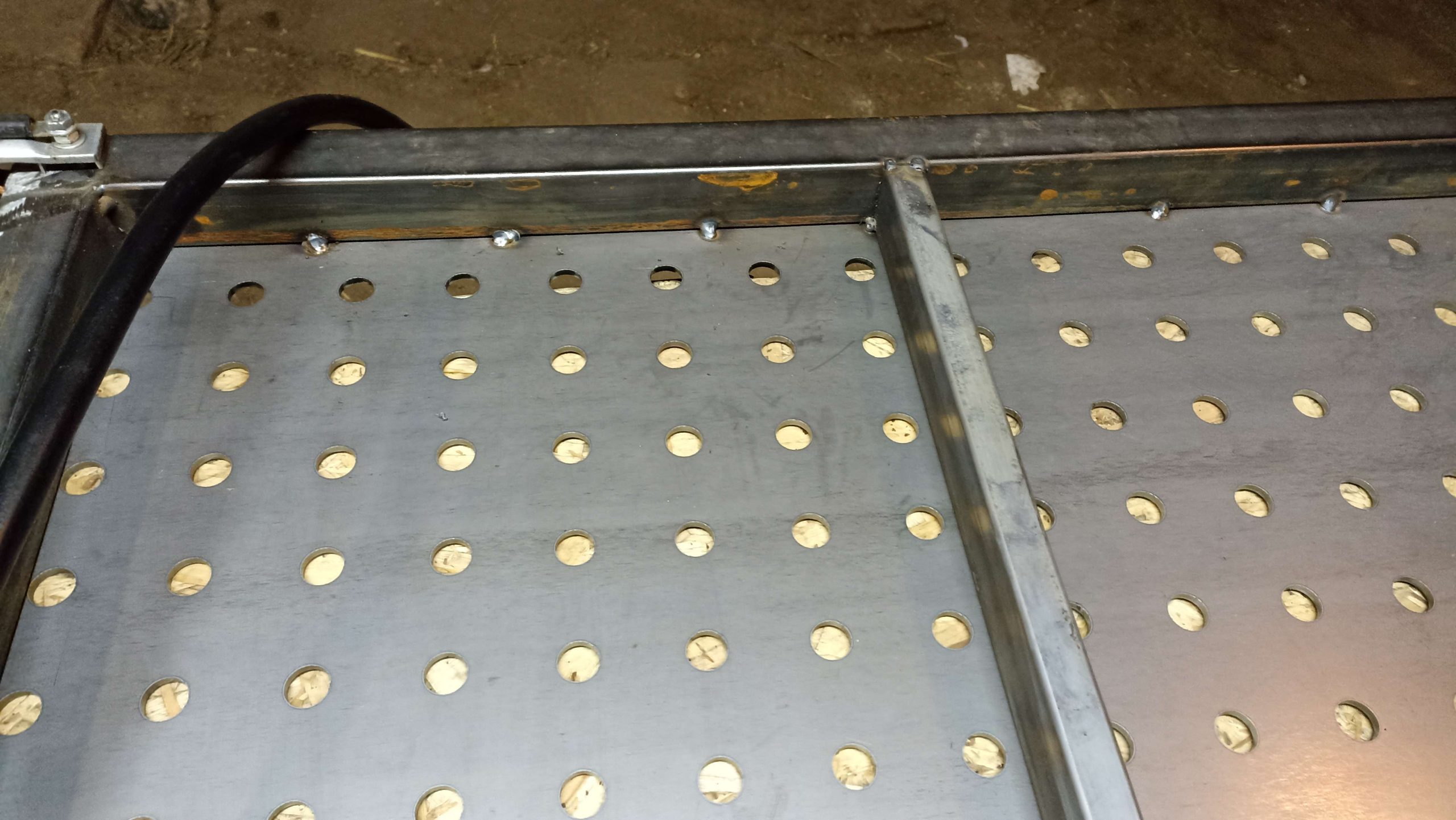

Жесткость плоскости: Под столешницей сварена усиленная подрамок-решетка из профильной трубы, исключающая прогиб 4-мм листа при нагрузках и прогреве.

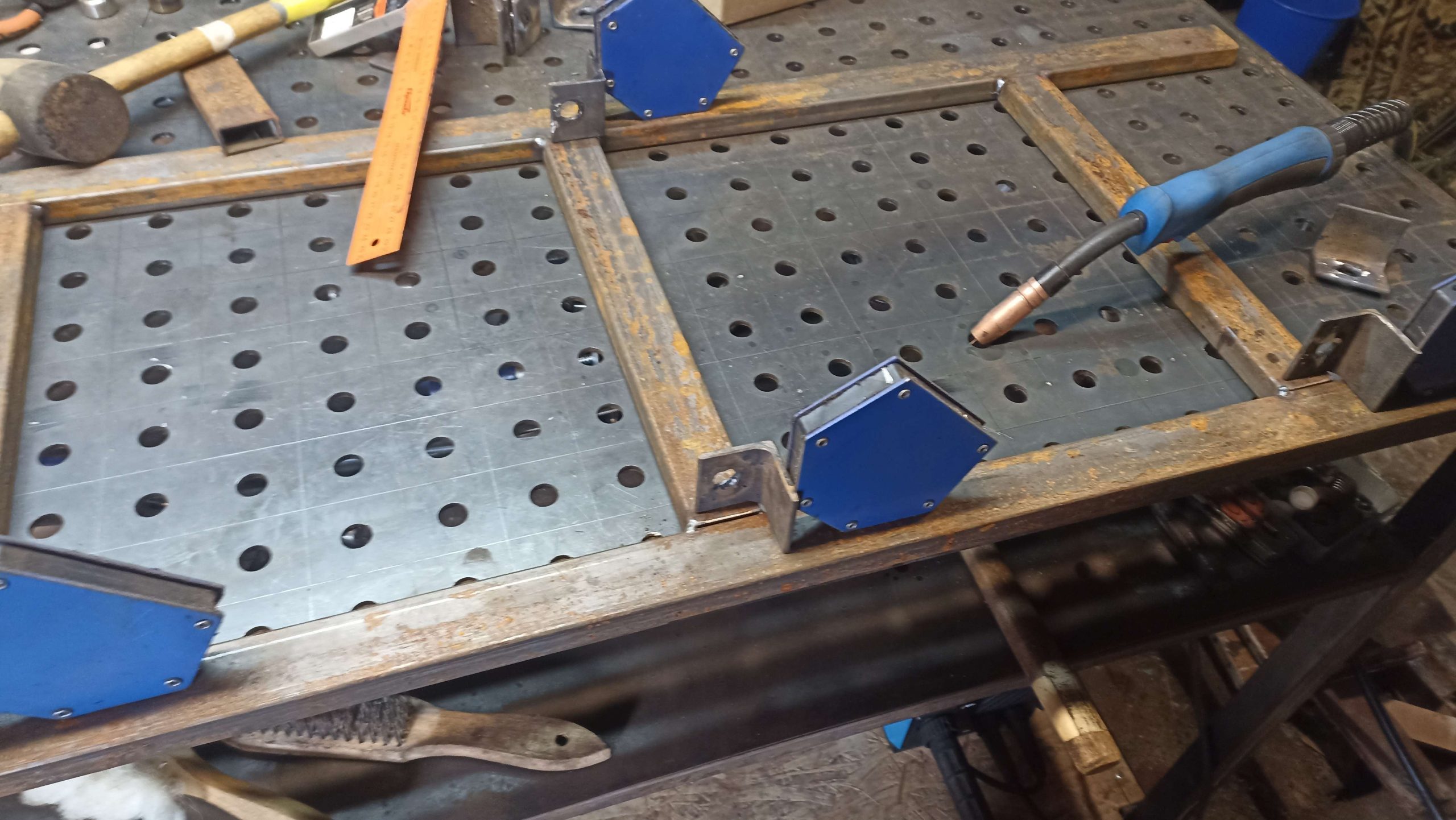

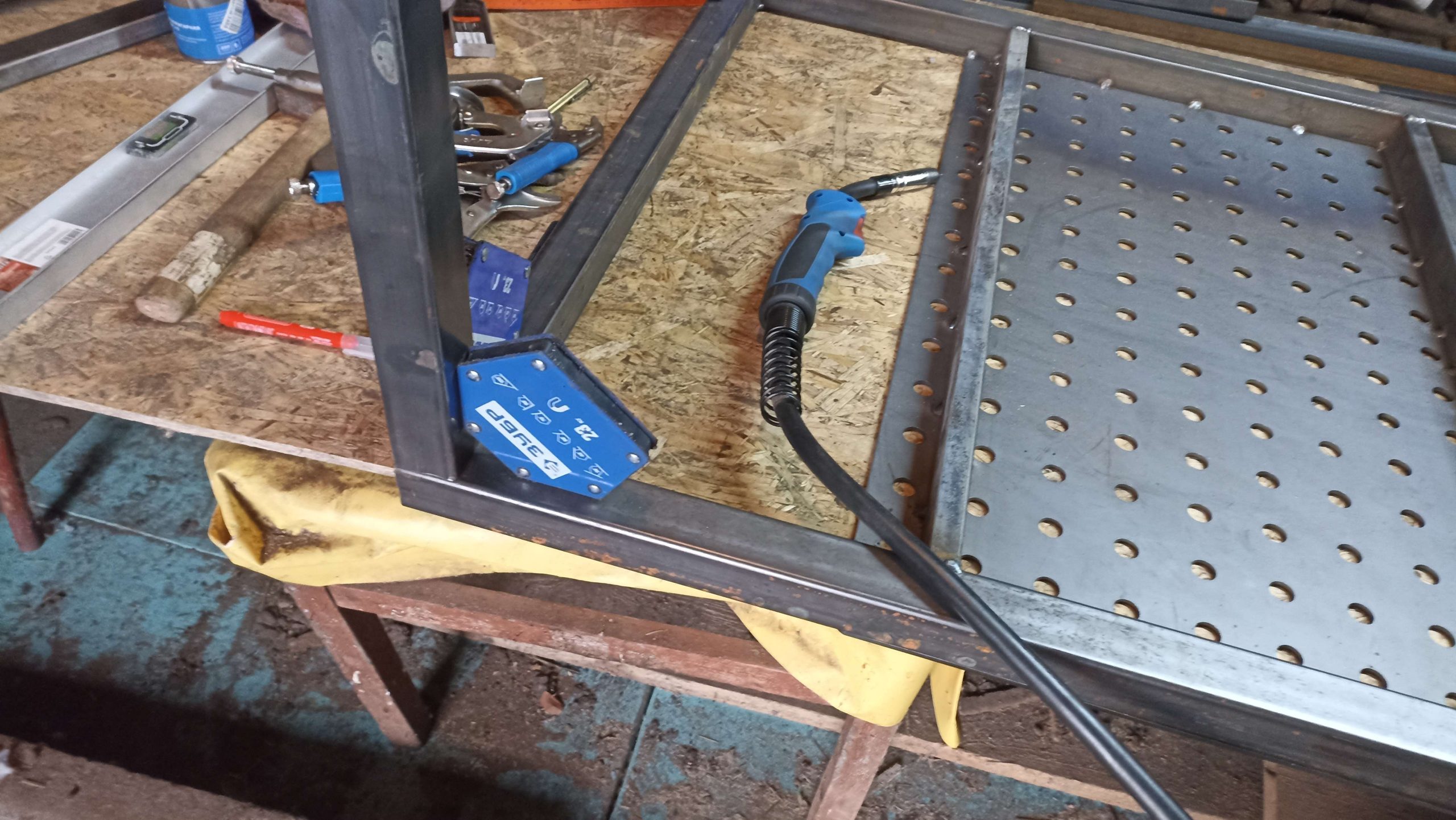

Контроль геометрии: Сборка силового каркаса производилась с постоянным контролем диагоналей, плоскости и прямых углов (90°) с помощью сварочных магнитов и струбцин.

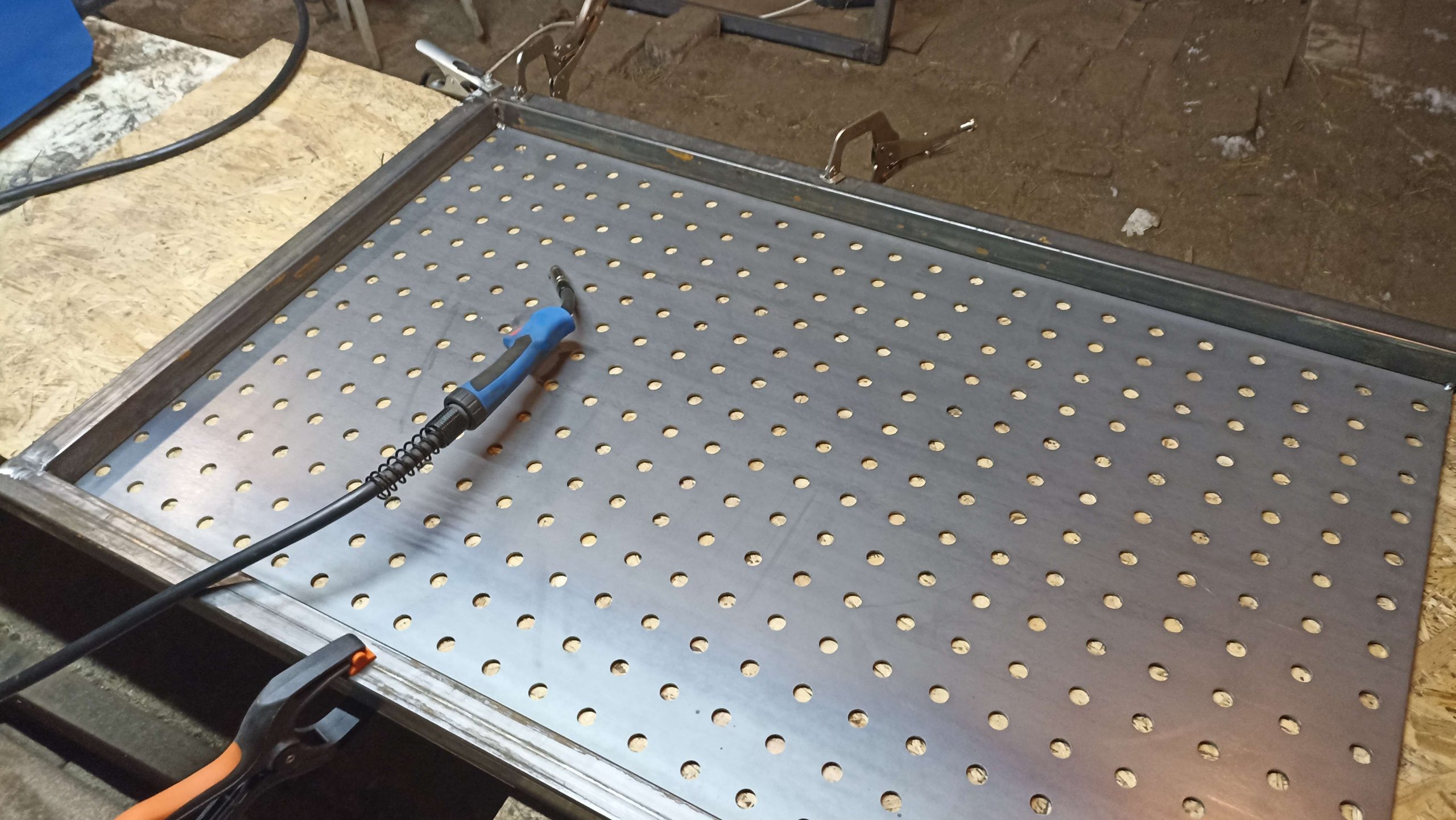

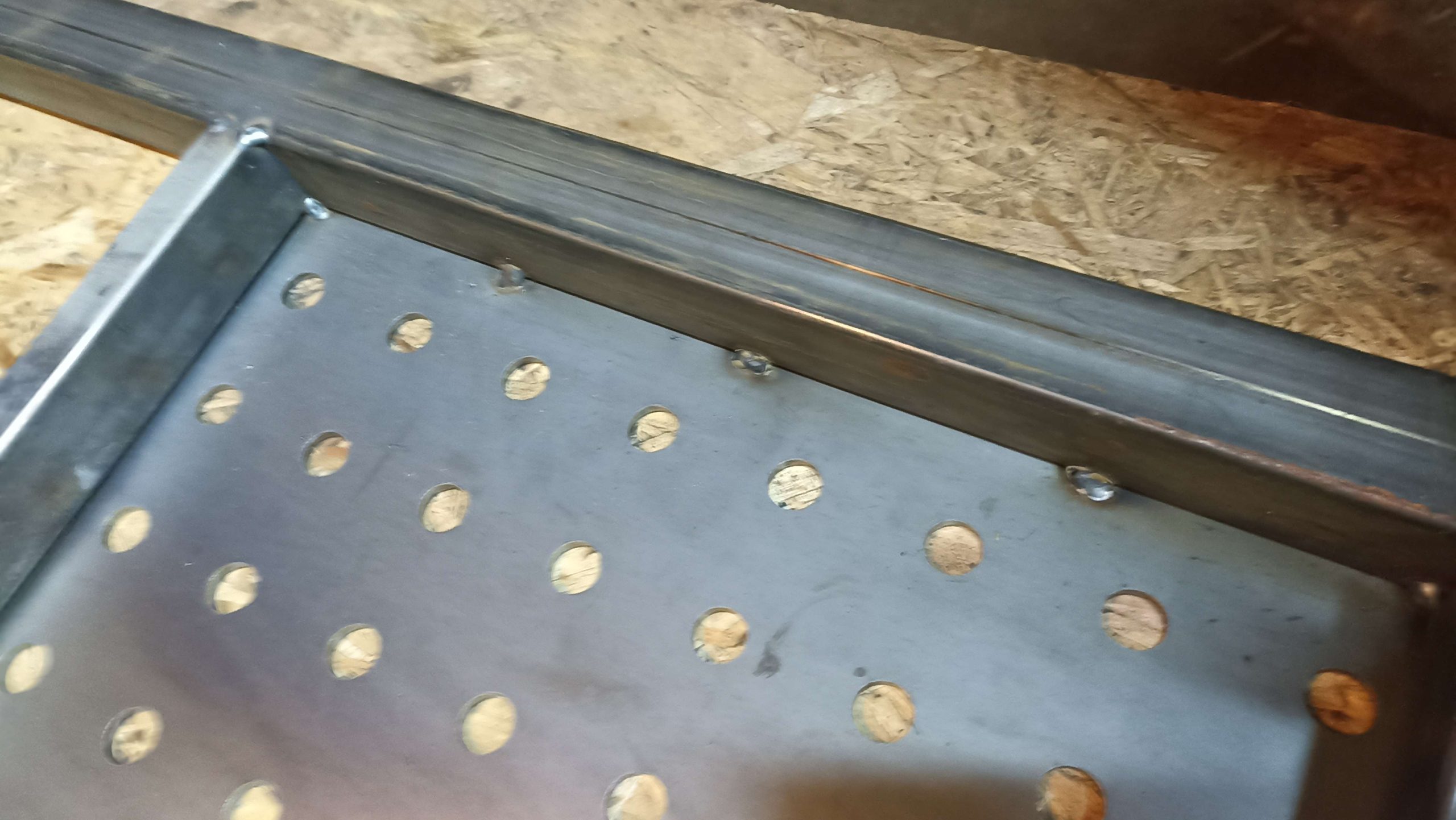

Прихваточный шов: Столешница зафиксирована по периметру аккуратными прихватками для минимизации сварочных деформаций и сохранения идеальной плоскости.

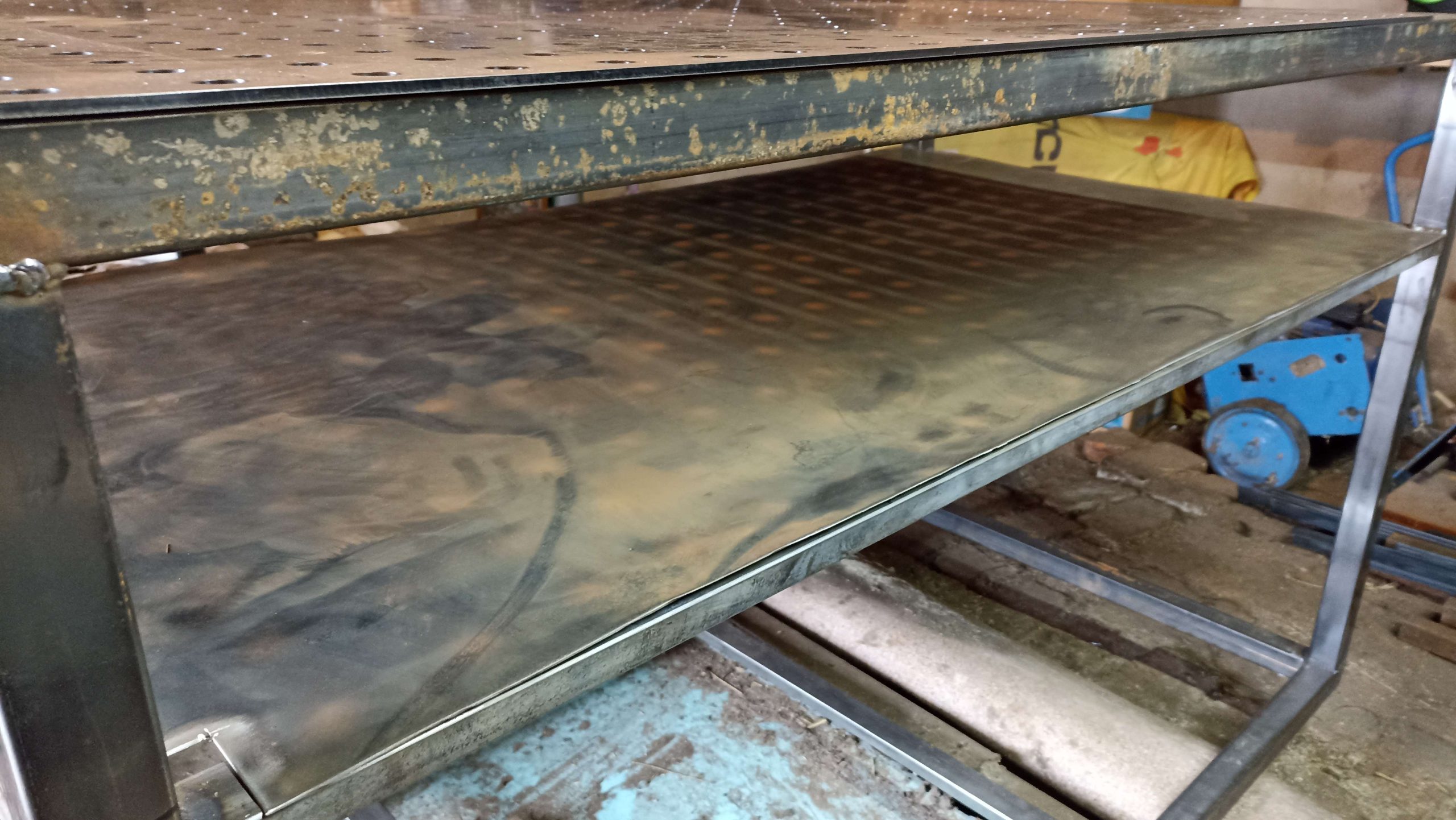

Двухуровневая эргономика: Нижняя полка выполняет сразу две функции — организация хранения рабочего инструмента (УШМ, струбцины, стружки) и сбор мелкого сварочного мусора/окалины, падающего через отверстия.

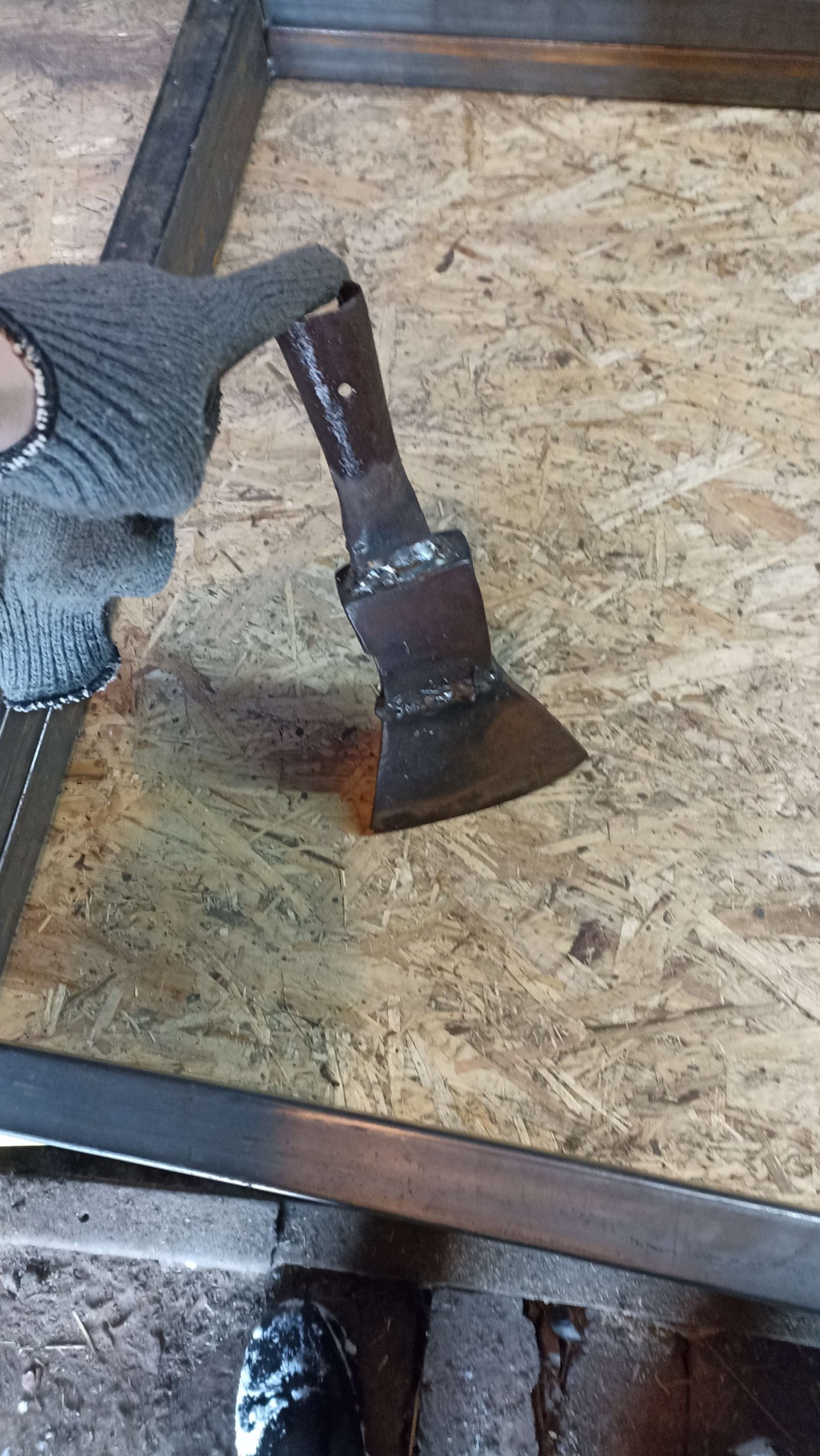

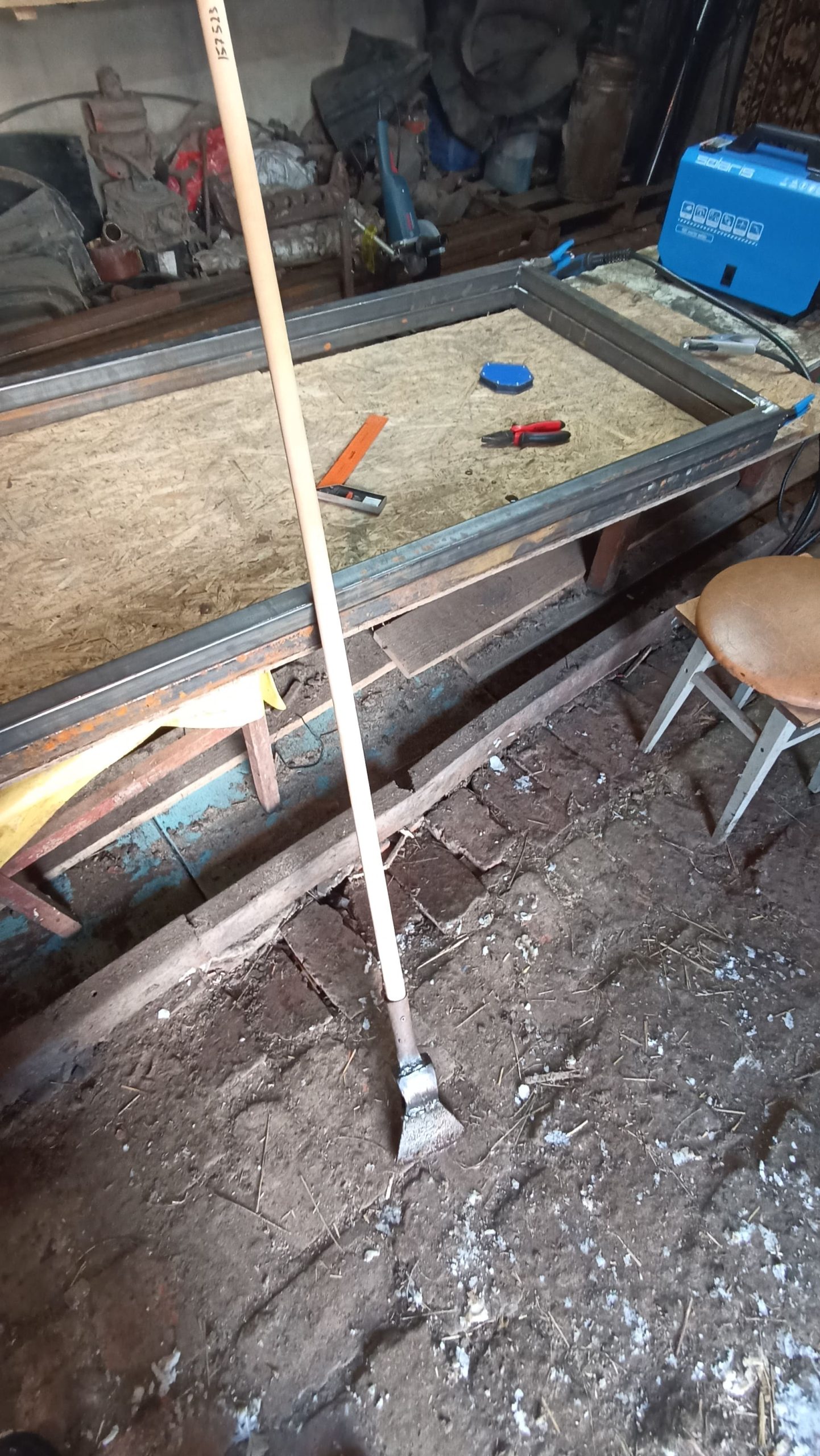

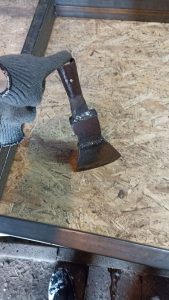

Ледоруб-топор (Сварка деталей разнородной толщины)

Технические характеристики:

Назначение: Изготовление хозяйственно-бытового инвентаря повышенной прочности для скалывания льда.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальная тулейка (тонкостенная сталь) + полотно/обух топора (углеродистая толстостенная сталь).
Оснастка: Черенок, зачистное оборудование.

Особенности выполнения и техника сварки:

Сварка разнотолщинных деталей: Основная задача — избежать прожога тонкой тулейки при обеспечении достаточного провара массивного топора.
Распределение тепла: Дуга направлялась преобладающе на массивный металл топора с наплывом сварочной ванны на тонкий край тулейки.
Подготовка и зачистка: Кромки металла перед сваркой зачищены от ржавчины и окалины до металлического блеска для стабильного горения дуги и отсутствия пор.
Надежность шва: По периметру стыка выполнен прочный запечатывающий шов, рассчитанный на ударные и вибрационные нагрузки при работе по льду.

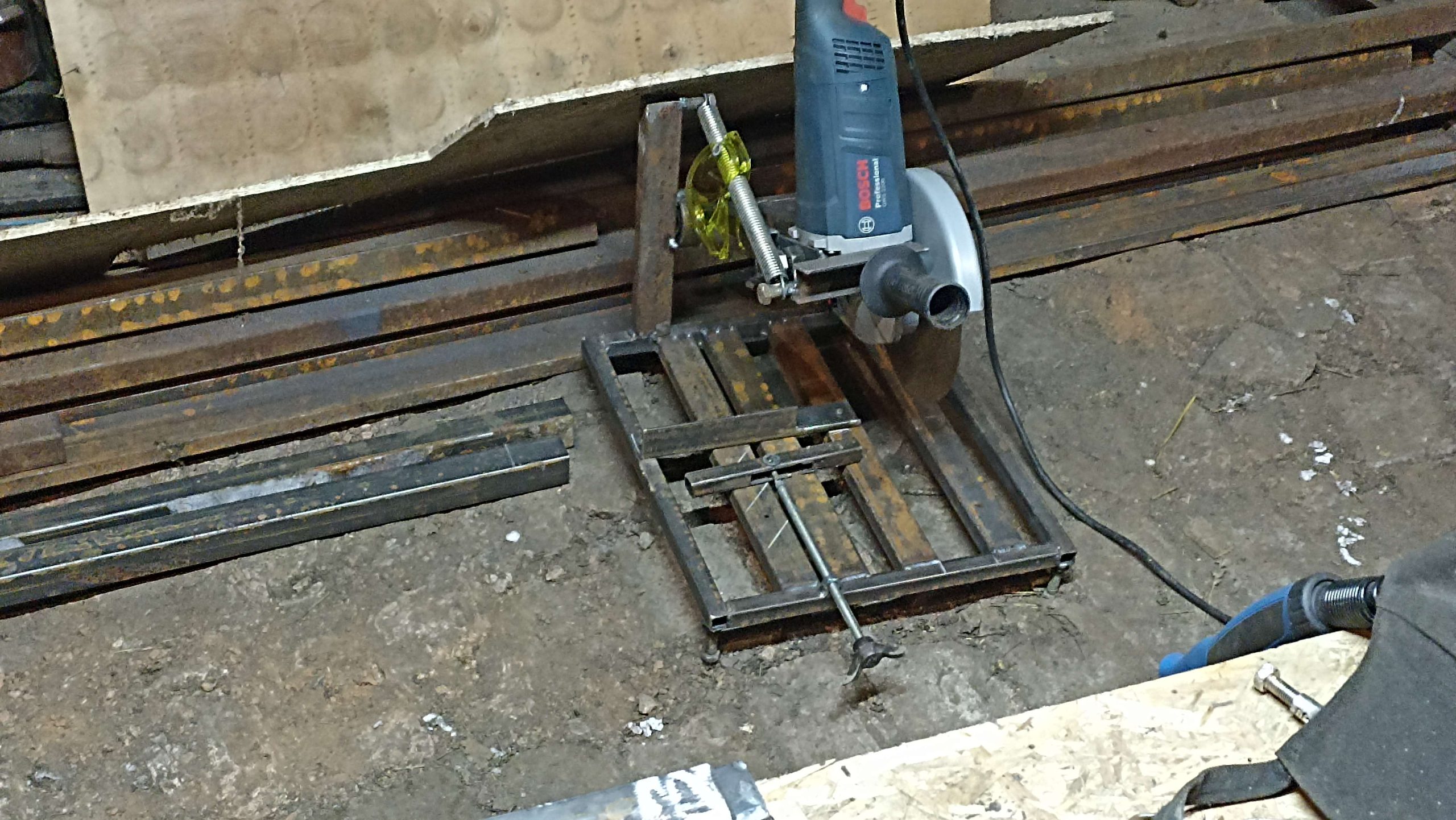

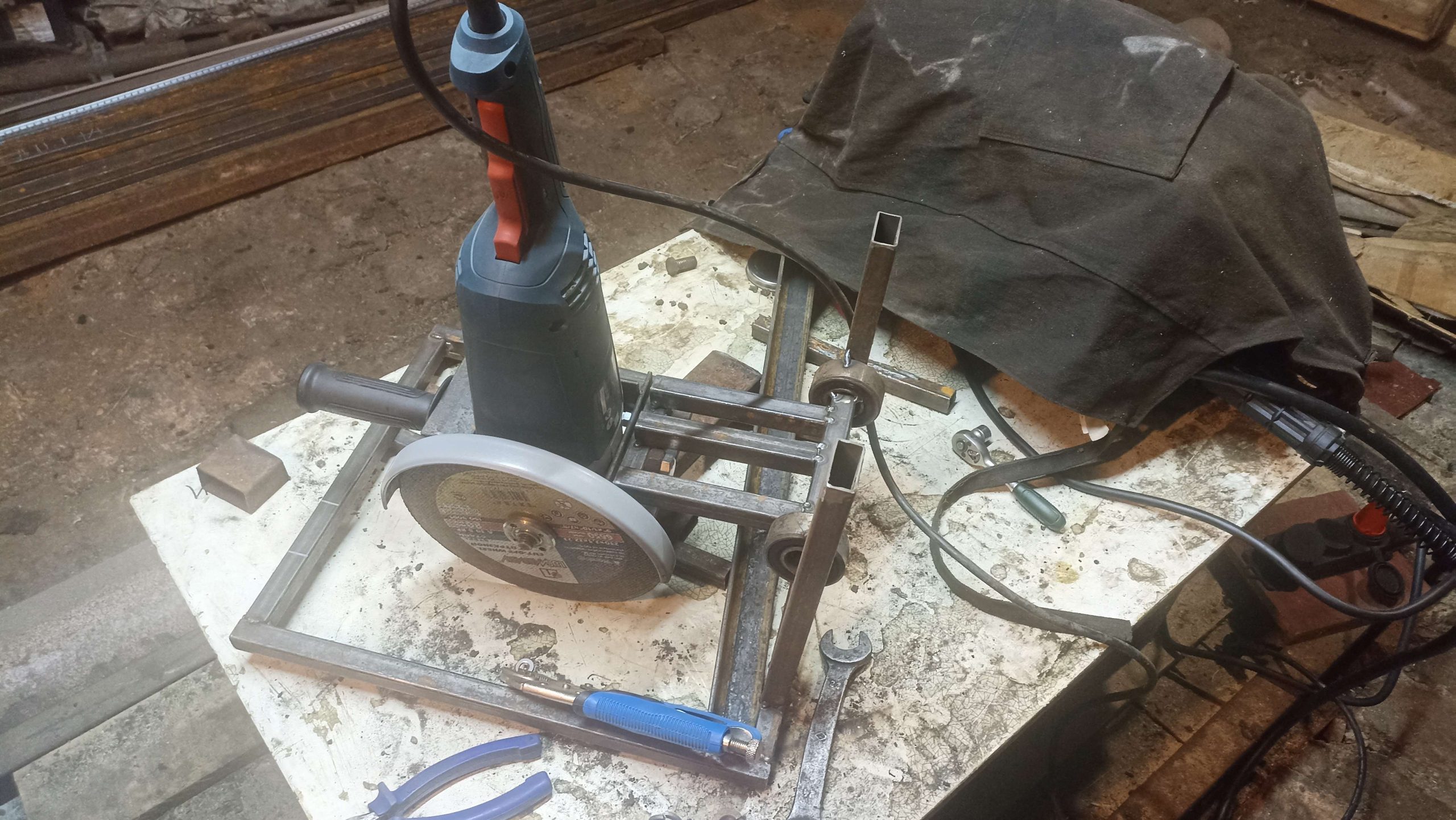

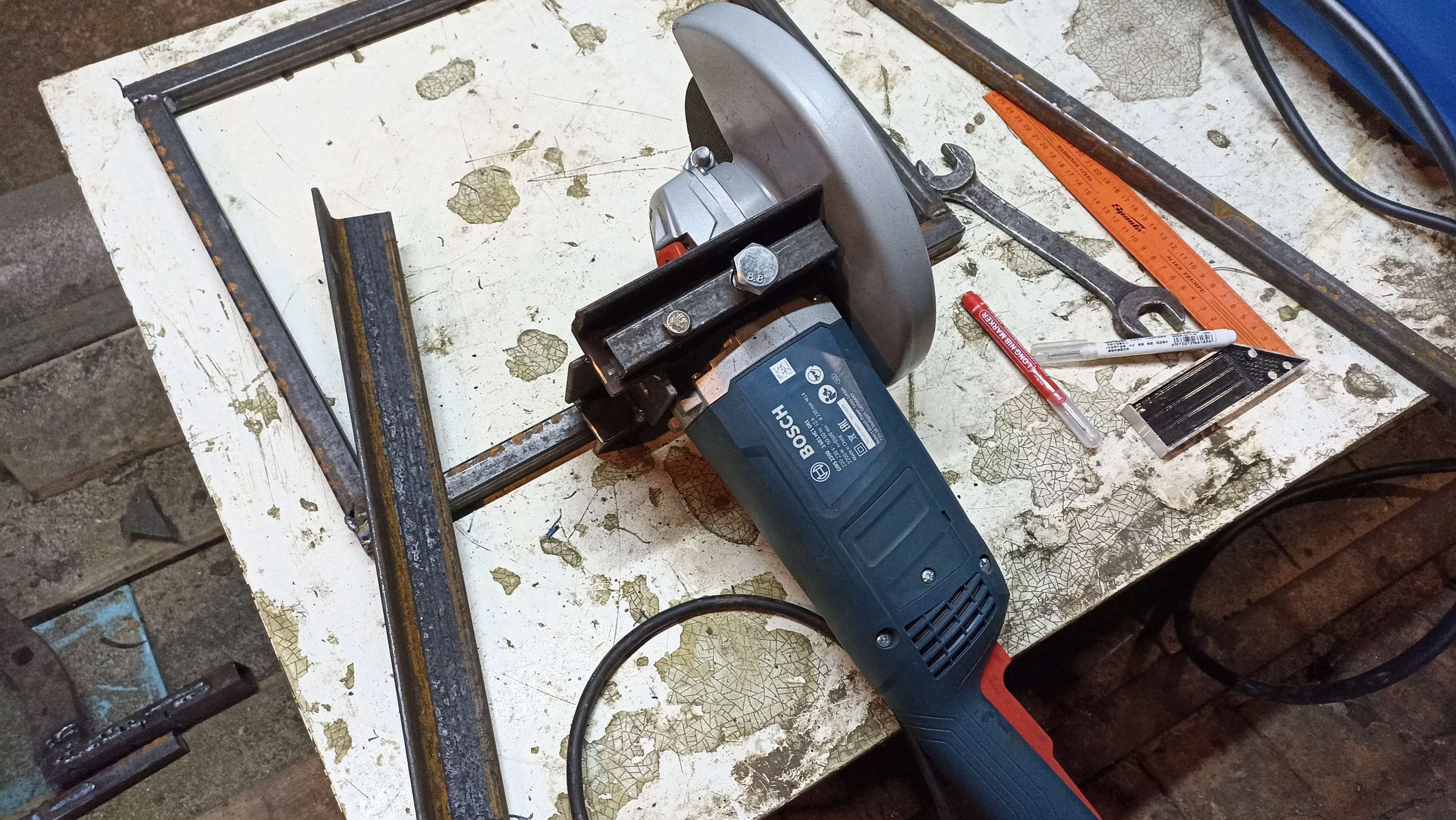

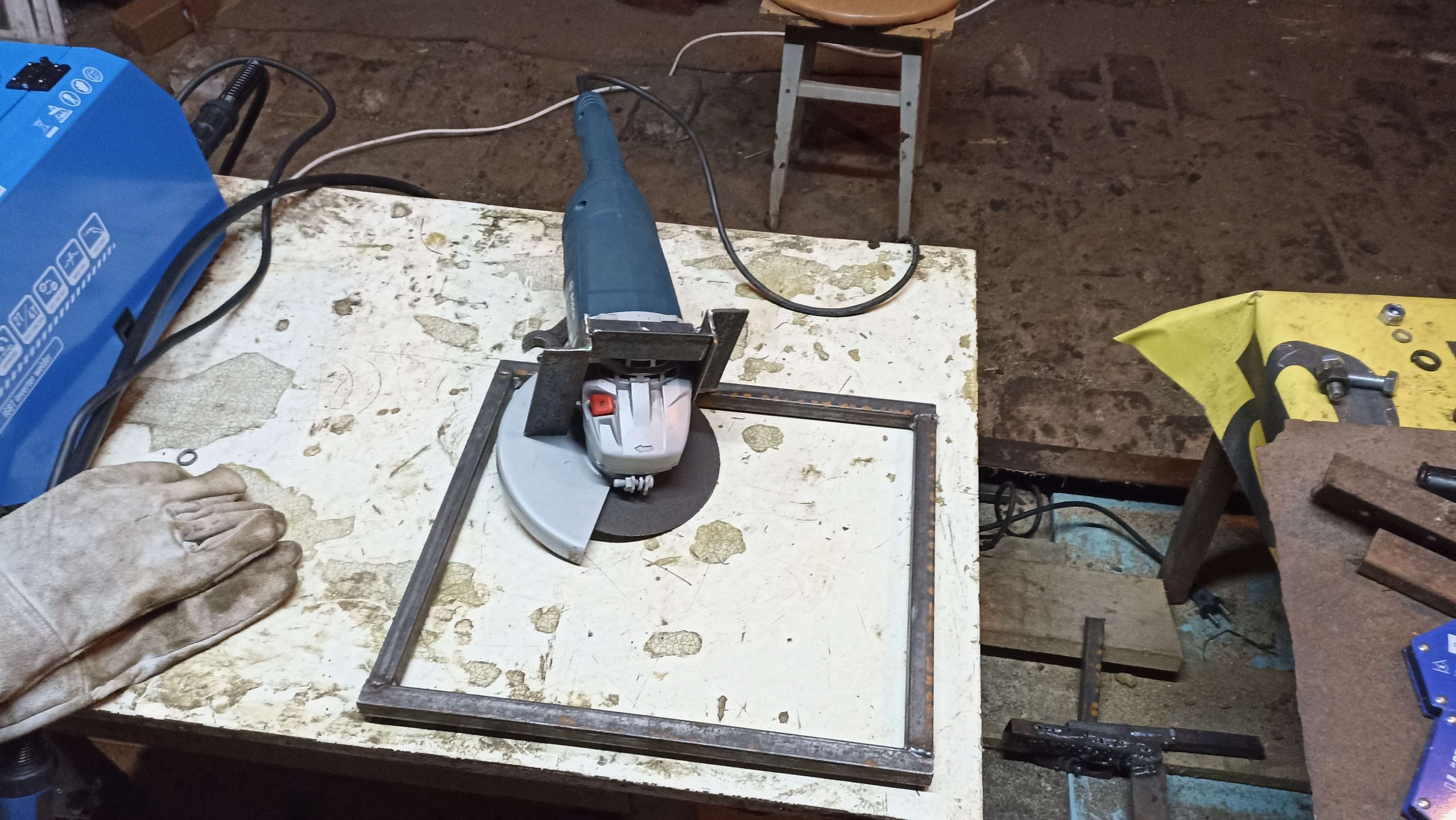

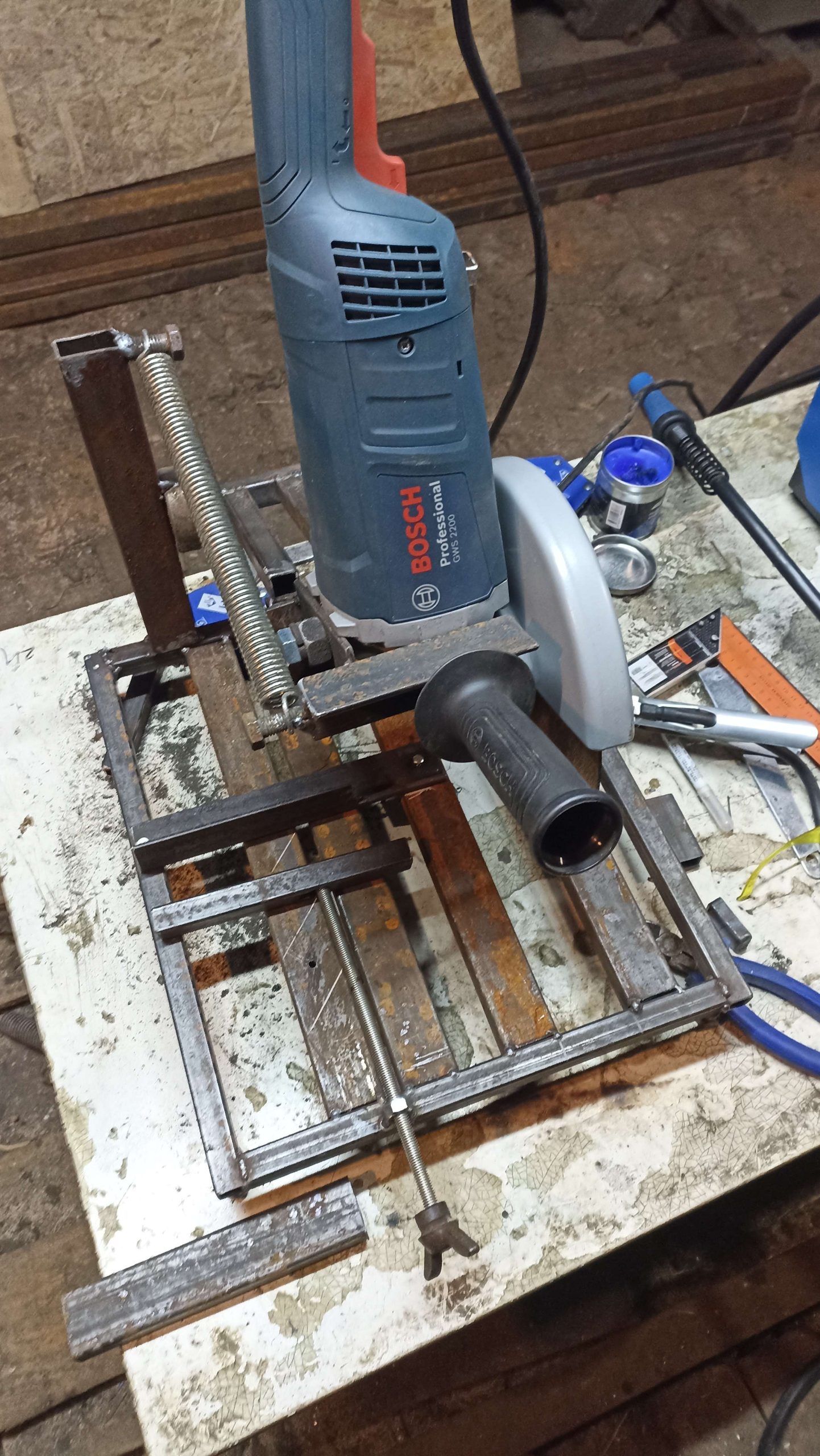

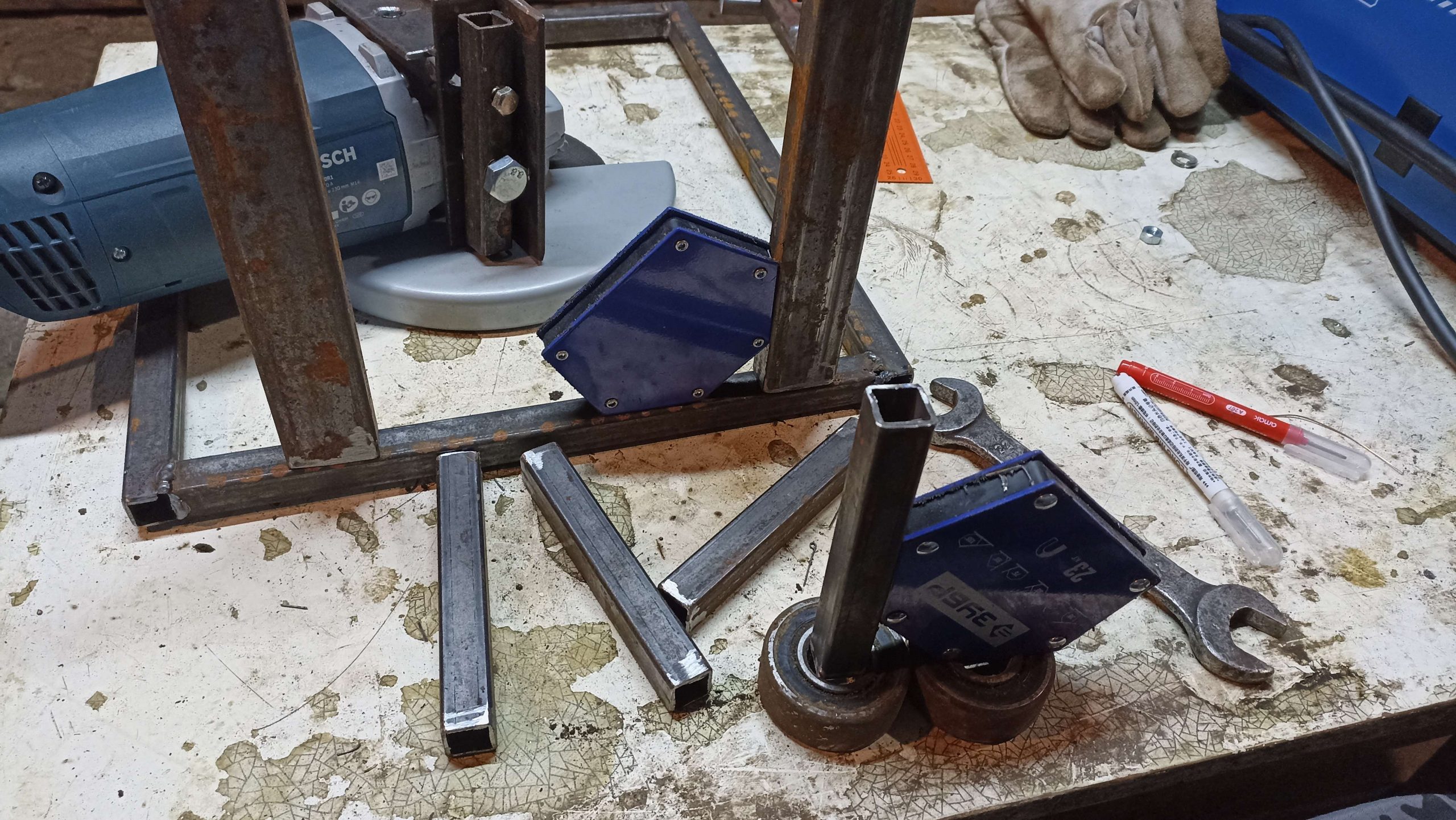

Отрезная станина (монтажная пила) для УШМ 230 мм

Технические характеристики:

Назначение: Отрезной станок для точной и быстрой резки профильных труб и металлопроката под углами 90° и 45°.
Метод сварки: Полуавтоматическая сварка (MIG/MAG).
Материалы: Стальная профильная труба, уголок, подшипниковые узлы, возвратная пружина, винтовая шпилька с прижимным упором.
Совместимость: УШМ Bosch (диаметр диска 230 мм).

Особенности конструкции и сборки:

Жесткое основание: Рама сваривалась с контролем геометрии и внутренних углов для исключения перекосов при резке.
Подвижный узел: Обойма маятника собрана на подшипниках, что обеспечивает плавный ход без люфтов и точность реза.
Фиксация заготовки: Изготовлен винтовой зажим (прижимной упор) с возможностью быстрой регулировки угла (90° / 45°).
Эргономика и безопасность: Установлена возвратная пружина для автоматического подъема УШМ в верхнее положение после реза, сохранена удобная рукоятка для хвата.
