Из чего состоит сварочный электрод

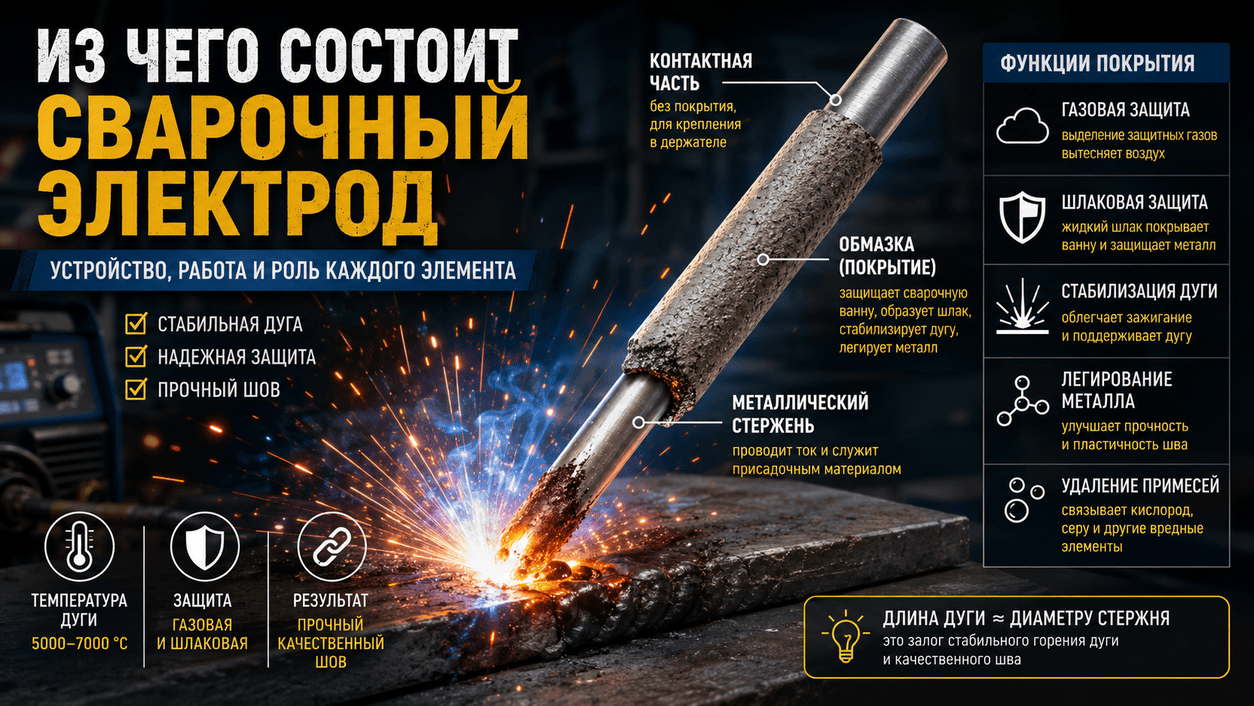

Конструкция покрытого плавящегося электрода для ручной дуговой сварки (MMA) включает три основных элемента. Именно их совместная работа обеспечивает устойчивое горение дуги, образование качественной сварочной ванны и получение прочного сварного соединения.
- Металлический сердечник (стержень): центральная основа электрода, изготовленная из калиброванной сварочной проволоки.
- Покрытие (обмазка): порошкообразная смесь минералов, органических веществ и ферросплавов, нанесенная на стержень методом опрессовки и закрепленная жидким стеклом.
- Контактный торец: один из концов электрода (примерно 30 мм) остается без покрытия для надежной фиксации в электрододержателе и беспрепятственного прохождения электрического тока. Второй конец обычно слегка зачищается для облегчения первого зажигания дуги.

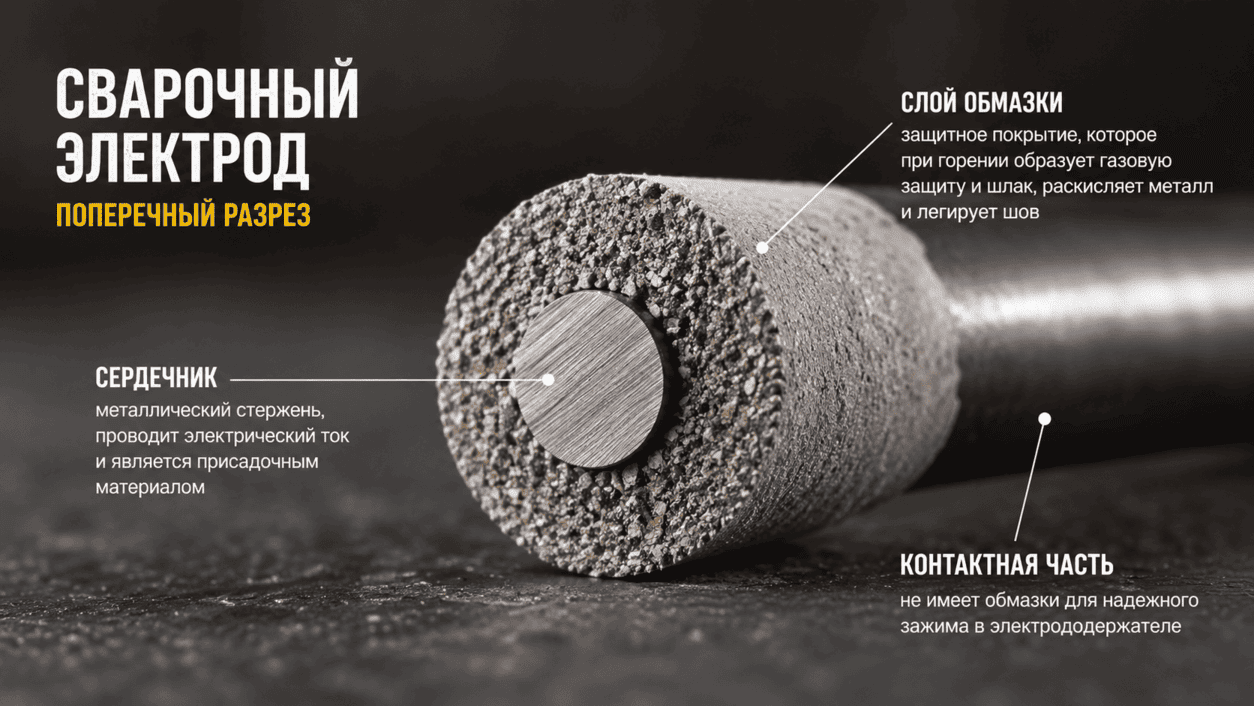

Основные элементы сварочного электрода
| Элемент | Назначение |
|---|---|
| Металлический стержень | Проводит электрический ток и служит присадочным материалом для формирования сварного шва. |
| Обмазка | Создает газовую и шлаковую защиту, стабилизирует дугу, легирует металл и снижает вероятность образования пор. |
| Контактная часть | Позволяет надежно закрепить электрод в держателе и обеспечить стабильную передачу тока. |
Несмотря на простую конструкцию, каждый элемент электрода выполняет строго определенную функцию. Нарушение состава покрытия, повреждение обмазки или использование некачественного сердечника неизбежно отражается на качестве сварного соединения.
Металлический стержень
Центральный металлический стержень выполняет две важнейшие функции в процессе сварки.
- Проводник электрического тока. Через сердечник ток поступает от сварочного аппарата непосредственно к зоне сварки, где возникает электрическая дуга.
- Присадочный материал. Во время горения дуги стержень постепенно плавится, а капли расплавленного металла переносятся в сварочную ванну и формируют будущий сварной шов.
Для изготовления сердечников используют специальную сварочную проволоку с точно выдержанным химическим составом. В большинстве случаев применяются низкоуглеродистые марки, например Св-08А, содержащие минимальное количество серы и фосфора. Это позволяет избежать образования горячих трещин и сохранить пластичность металла после кристаллизации.
👉 Лайфхак: качественный сердечник практически всегда имеет одинаковый диаметр по всей длине. Даже небольшие отклонения могут привести к неравномерному плавлению электрода и нестабильному переносу металла.
Основные характеристики сварочного электрода
Кроме конструкции, большое значение имеют геометрические параметры электрода.
| Параметр | Типичное значение |
|---|---|
| Диаметр стержня | 1,6–6 мм |
| Длина электрода | 250–450 мм |
| Толщина покрытия | Зависит от марки электрода |
| Температура сварочной дуги | Около 5000–7000 °C |
| Рабочий ток | Подбирается по диаметру электрода |
Именно сочетание диаметра стержня, толщины покрытия и правильно выбранного сварочного тока определяет глубину проплавления, скорость плавления электрода и качество формируемого шва.
Обмазка электрода
Если попытаться выполнять ручную дуговую сварку голой металлической проволокой без покрытия, расплавленный металл практически мгновенно вступит в реакцию с кислородом и азотом воздуха. В результате сварной шов получится пористым, хрупким и не будет обладать необходимой прочностью.
Именно поэтому покрытие считается одним из важнейших элементов конструкции сварочного электрода.
Оно одновременно выполняет несколько функций.
- Газовая защита. При разложении компонентов покрытия выделяются защитные газы, которые вытесняют воздух из зоны сварки и предотвращают интенсивное окисление металла.
- Шлаковая защита. Минеральные компоненты плавятся и образуют жидкий шлак, который всплывает на поверхность сварочной ванны и защищает расплавленный металл до его полного затвердевания.
- Стабилизация дуги. Соединения калия и натрия облегчают ионизацию воздушного промежутка, благодаря чему дуга горит значительно стабильнее.
- Легирование металла. Некоторые компоненты покрытия насыщают сварной шов легирующими элементами, повышая его прочность, пластичность и ударную вязкость.
- Удаление вредных примесей. Покрытие связывает кислород, серу и другие нежелательные элементы, уменьшая вероятность образования дефектов.
⚠ Важно: нельзя использовать электроды с поврежденной, осыпавшейся или отсыревшей обмазкой. Даже незначительные дефекты покрытия могут привести к нестабильному горению дуги, образованию пор и снижению прочности сварного соединения.
Из чего состоит обмазка электрода
Состав покрытия может отличаться в зависимости от назначения электрода, однако большинство современных покрытых электродов содержит следующие компоненты.
| Компонент | Назначение |
|---|---|
| Рутил | Обеспечивает легкое зажигание дуги и красивое формирование шва. |
| Известняк | Участвует в образовании защитного шлака. |
| Полевой шпат | Стабилизирует процесс горения дуги. |
| Целлюлоза | Выделяет большое количество защитных газов. |
| Ферросплавы | Легируют металл шва и улучшают его механические свойства. |
| Жидкое стекло | Связывает все компоненты покрытия между собой. |
Именно комбинация этих веществ превращает обычную сварочную проволоку в полноценный покрытый электрод, способный обеспечить получение качественного сварного соединения даже без использования защитного газа.
💡 Интересный факт: температура столба сварочной дуги достигает 5000–7000 °C. Это значительно выше температуры плавления стали, поэтому металлический сердечник начинает плавиться практически сразу после возникновения дуги.

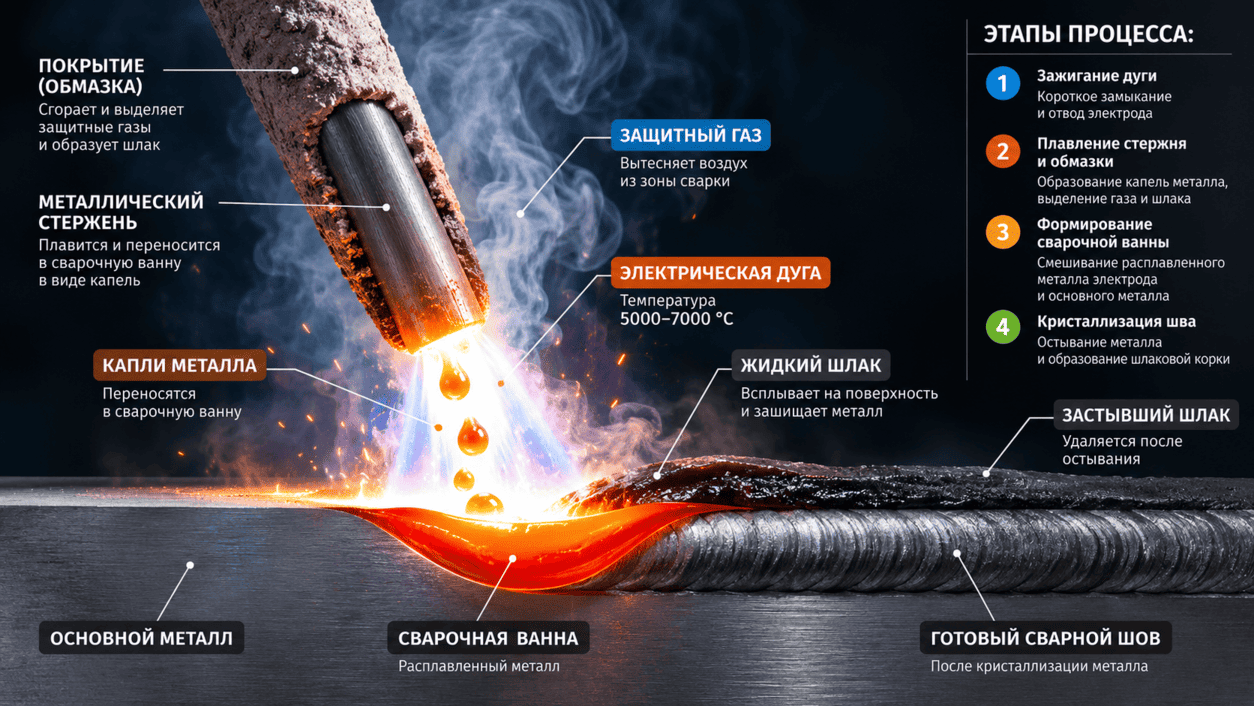

Как зажигается дуга и образуется шов
Работу покрытого электрода можно разделить на несколько последовательных этапов.
- Короткое замыкание. Сварщик касается электродом поверхности детали. В точке контакта резко возрастает сила тока, металл быстро разогревается.
- Возникновение дуги. После небольшого отвода электрода (примерно на 2–4 мм) воздух между электродом и металлом ионизируется, и возникает устойчивый электрический разряд.
- Образование сварочной ванны. Электрическая дуга плавит одновременно кромки деталей, сердечник электрода и покрытие. Расплавленный металл образует сварочную ванну.
- Защитное действие покрытия. Газовое облако и жидкий шлак надежно изолируют расплавленный металл от окружающего воздуха.
- Формирование шва. По мере перемещения электрода металл кристаллизуется, образуя прочное сварное соединение, а сверху остается шлаковая корка, которую после охлаждения удаляют.
👉 Лайфхак: длина дуги должна быть примерно равна диаметру металлического стержня. Слишком длинная дуга приводит к разбрызгиванию металла и образованию пор, а слишком короткая — к прилипанию электрода.
Почему электрод расходуется во время сварки
Расход покрытого электрода — это естественный физический процесс, без которого невозможно образование сварного соединения. Во время ручной дуговой сварки температура в столбе электрической дуги достигает 5000–7000 °C, что значительно превышает температуру плавления низкоуглеродистой стали (около 1500 °C).
Под действием высокой температуры металлический сердечник постепенно плавится и переносится в сварочную ванну в виде множества мелких капель. Одновременно плавится и обмазка, выполняя защитные функции на протяжении всего процесса сварки.
При правильном режиме сварки покрытие сгорает немного медленнее металлического стержня, образуя на конце электрода характерную защитную «втулочку» (козырек). Именно она помогает концентрировать поток плазмы, улучшает перенос металла и дополнительно защищает сварочную ванну.
Именно поэтому сварочный электрод называют плавящимся электродом — его сердечник становится частью будущего сварного соединения.
Что происходит после окончания сварки
После прекращения горения дуги расплавленный металл начинает быстро кристаллизоваться. Одновременно затвердевает и шлак, который некоторое время защищает горячий металл от контакта с атмосферным воздухом.
После полного охлаждения шлаковую корку удаляют специальным молотком и металлической щеткой. Только после очистки можно объективно оценить качество полученного сварного соединения.
Если во время сварки были правильно подобраны ток, скорость перемещения электрода и длина дуги, сварной шов получится плотным, без пор, трещин и шлаковых включений.
Типичные ошибки при работе электродами
Даже качественный сварочный электрод не сможет обеспечить хороший результат при нарушении технологии сварки.
| Ошибка | Возможные последствия |
|---|---|
| Использование отсыревших электродов | Поры, нестабильная дуга, разбрызгивание металла. |
| Поврежденная или осыпавшаяся обмазка | Нарушение газовой защиты и ухудшение качества шва. |
| Неправильно выбранный сварочный ток | Непровар или прожог металла. |
| Слишком длинная дуга | Повышенное разбрызгивание и насыщение металла кислородом. |
| Слишком короткая дуга | Прилипание электрода и нестабильное горение. |
| Использование неподходящей марки электрода | Снижение прочности сварного соединения. |
👉 Совет: перед началом ответственных сварочных работ всегда проверяйте состояние покрытия электрода. Оно должно быть ровным, без трещин, сколов и следов увлажнения.
Как продлить срок службы электродов
Хотя во время сварки электрод полностью расходуется, правильное хранение позволяет сохранить его свойства до начала работы.
- Храните электроды только в сухом помещении.
- Избегайте резких перепадов температуры и образования конденсата.
- Не допускайте механических повреждений обмазки.
- После вскрытия упаковки храните электроды в герметичной таре.
- При необходимости прокаливайте электроды согласно рекомендациям производителя.
Особенно чувствительны к влаге электроды с основным покрытием. Даже незначительное увлажнение может привести к появлению водородных пор и холодных трещин в сварном соединении.
FAQ
Из чего состоит сварочный электрод?
Конструкция покрытого электрода включает металлический сердечник, слой обмазки и контактную часть без покрытия для установки в электрододержатель.
Для чего нужна обмазка электрода?
Обмазка защищает расплавленный металл от воздействия воздуха, стабилизирует горение дуги, образует защитный шлак и улучшает механические свойства сварного соединения.
Почему электрод укорачивается во время сварки?
Металлический стержень плавится под воздействием высокой температуры электрической дуги и становится частью сварного шва, поэтому длина электрода постепенно уменьшается.
Из какого материала делают сердечник электрода?
Обычно сердечник изготавливают из калиброванной сварочной проволоки с точно выдержанным химическим составом, наиболее распространенной является проволока марки Св-08А.
Можно ли варить электродом без обмазки?
Нет. В ручной дуговой сварке (MMA) покрытие является обязательным элементом. Без него расплавленный металл быстро окислится, а дуга будет гореть нестабильно.
Почему электрод прилипает к металлу?
Чаще всего причиной становится слишком маленький сварочный ток, слишком короткая дуга или неправильная техника ведения электрода.
Что будет, если использовать влажные электроды?
Влага в покрытии ухудшает стабильность горения дуги и способствует появлению пор, водородных трещин и других дефектов сварного соединения.
Какая температура сварочной дуги?
Температура столба электрической дуги обычно составляет от 5000 до 7000 °C, чего достаточно для быстрого плавления стали и формирования сварочной ванны.
Что плавится быстрее — стержень или обмазка?
При нормальном режиме сварки металлический сердечник плавится немного быстрее, а обмазка образует защитную втулочку, которая поддерживает стабильность дуги и защищает сварочную ванну.
Можно ли использовать электрод с поврежденной обмазкой?
Нежелательно. Поврежденное покрытие нарушает защиту сварочной ванны, ухудшает стабильность дуги и значительно повышает вероятность образования дефектов сварного шва.
Заключение
Сварочный электрод — это не просто металлический стержень с нанесенным покрытием, а сложный инженерный расходный материал, в котором каждый элемент выполняет строго определенную функцию. Сердечник обеспечивает проведение электрического тока и формирует металл будущего шва, а многокомпонентная обмазка создает защитную газовую и шлаковую среду, стабилизирует горение дуги и улучшает свойства сварного соединения.
Понимание устройства сварочного электрода помогает правильно выбирать расходные материалы, грамотно настраивать режимы сварки и получать прочные, надежные и долговечные сварные соединения. Именно поэтому знание конструкции электрода является одной из основ успешной ручной дуговой сварки.
