Что объявила Xiris

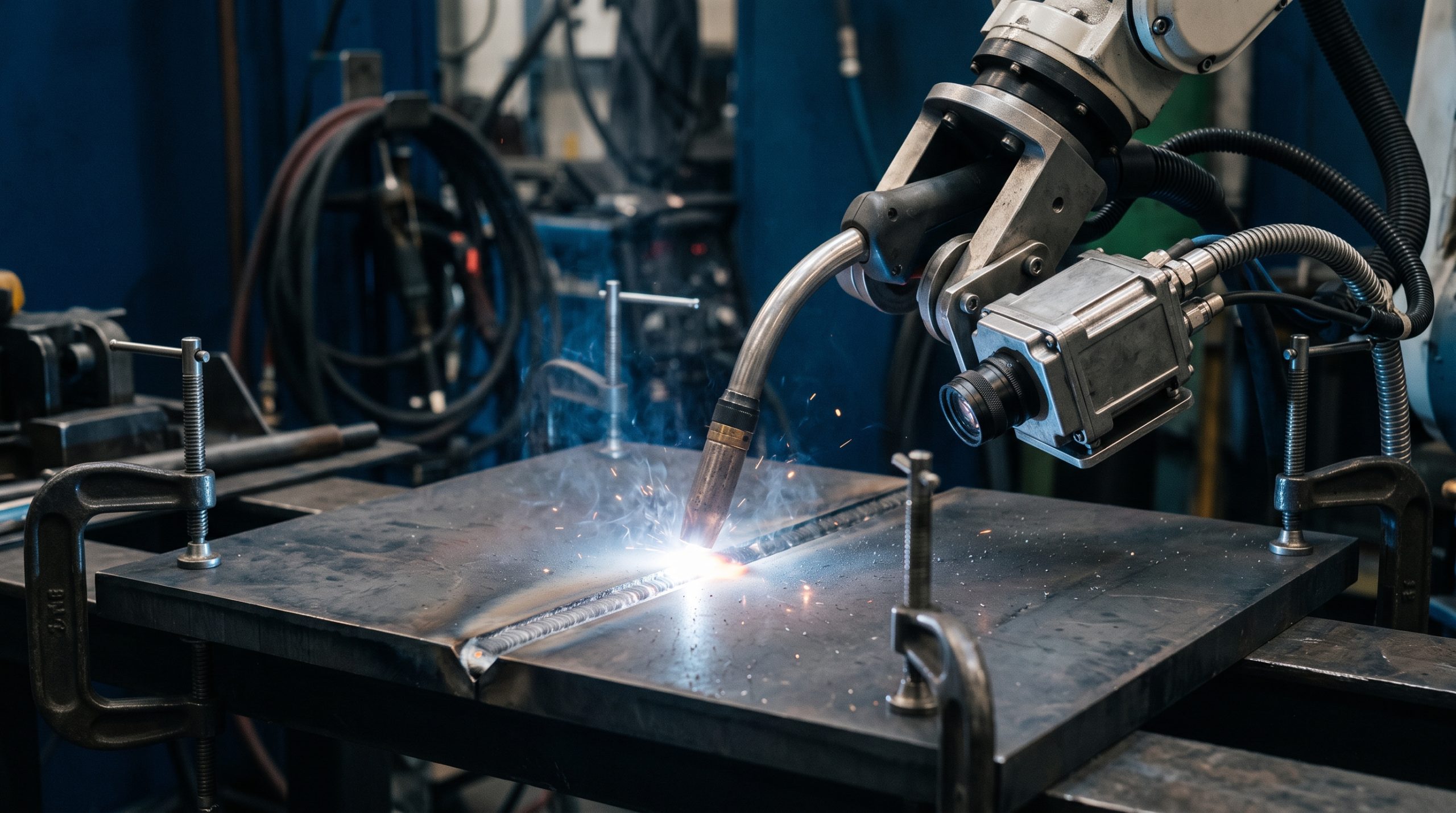

По сообщению компании, WeldStudio Tracker работает с камерами Xiris NIR HDR, чувствительными к ближнему инфракрасному диапазону. Программа должна распознавать стык, корень, валик и положение горелки в кадре. Эти данные применяются для коррекции траектории сварочного робота, а изображение процесса остаётся доступно оператору.
Ранее для такой задачи на ячейке часто ставили отдельный датчик слежения и отдельную камеру. Лазерный, контактный или электрический датчик ищет линию стыка перед горелкой, а камера нужна мастеру для наблюдения за дугой и ванной. Xiris заявляет, что её подход совмещает обе функции в одном устройстве у зоны сварки.
Компания также указывает, что модели машинного зрения обучают под конкретное изделие и процесс. Это существенная деталь: алгоритм, уверенно находящий V-образную разделку одного типоразмера, нельзя считать готовым для каждой новой марки стали, другого положения шва или иной оснастки.
Как обычно работает слежение за швом
Слежение за швом решает простую производственную задачу: горелка должна держаться относительно кромок и сварочной ванны в допустимом положении. Если её увести в сторону, изменятся перекрытие кромок, положение валика и вероятность несплавления. Для многопроходной сварки ошибка в первом проходе может сместить и последующие слои.
Датчик, установленный впереди горелки, измеряет положение стыка и передаёт поправку системе управления. Между точкой измерения и дугой всегда есть расстояние. Когда деталь быстро меняет форму от нагрева, системе приходится учитывать эту задержку и скорость робота. По заявлению Xiris, измерение непосредственно у дуги уменьшает необходимость такой поправки.
Автоматика не заменяет подготовку соединения. До запуска ячейки проверяют зазор, разделку, прихватки, чистоту кромок, доступ горелки и жёсткость закрепления. Причины непровара, пор и несплавления разобраны в материале о дефектах сварных соединений.
Зачем объединять камеру и измерение
Кадр зоны дуги даёт оператору сведения, которых не показывает один только сигнал координат: форму ванны, вылет электрода или проволоки, положение присадки, заполнение разделки и брызги. Производитель сообщает о динамическом диапазоне изображения более 140 dB, рассчитанном на одновременное отображение яркой дуги и окружающих деталей. Конкретные условия измерения этого показателя в новости не приведены.
Если система действительно получает координаты кромок и горелки из одного кадра, ей не требуется приводить данные двух независимых устройств к одной системе координат. Это может упростить монтаж ячейки. Однако камера должна сохранять работоспособность при дыме, брызгах, загрязнении защитного окна, отражениях от нержавеющей стали и изменении освещения. Эти условия определяют испытанием на конкретной операции.
Что остаётся проверить на производстве
| Что проверить | Почему это нужно |
|---|---|
| Тип стыка и диапазон зазоров | Модель должна распознавать реальные кромки и прихватки, а не только образец производителя. |
| Скорость движения и задержку коррекции | Поправка траектории должна поступать до того, как дуга уйдёт от стыка. |
| Загрязнение оптики | Брызги и аэрозоль снижают контраст изображения; нужен порядок очистки и контроль качества кадра. |
| Критерии приемки шва | Слежение за геометрией не подтверждает отсутствие внутренних дефектов. Методы контроля задаёт документация на изделие. |
| Повторяемость на серии деталей | Точность оценивают статистически на реальной партии, включая допустимые отклонения сборки. |
Практический смысл для сварочного участка
Наиболее понятная область применения — повторяющиеся изделия, где робот уже выполняет сварку, но качество и производительность зависят от стабильности сборки. Камера со слежением может помочь сократить число остановок на ручную корректировку траектории и дать мастеру запись процесса для разбора отклонений. Экономический эффект зависит от доли брака, времени переналадки, цены оснастки и того, какие дефекты возникают на участке.
Покупку такого комплекса не оценивают по красивому изображению дуги. Нужен пробный цикл на деталях предприятия: измерение положения до и после сварки, проверка качества образцов и сравнение времени работы с действующей технологией. Для описания требований к сварочной ячейке полезны и фундаментальные материалы библиотеки, включая справочник по технологии и оборудованию сварки.
Итоги
- Xiris сообщила о WeldStudio Tracker — системе, совмещающей изображение сварочной зоны и слежение за стыком.
- Главная практическая задача — корректировать траекторию горелки при смещении кромок и тепловой деформации.
- Перед внедрением нужно испытать систему на настоящих деталях, с реальными зазорами, загрязнением оптики и критериями приемки.
- Новость отражает заявление производителя; независимые показатели точности в источнике отсутствуют.
